Состав шихты для изготовления керамического материала

Номер патента: 1159282

Опубликовано: 15.06.1994

Авторы: Алексеев, Бухарин, Власов

МПК: C04B 35/58, C22C 32/00

Метки: керамического, состав, шихты

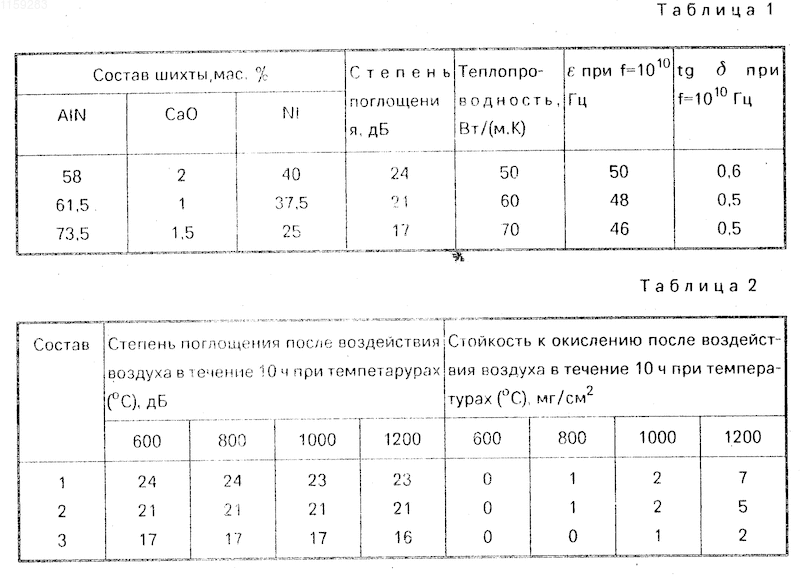

СОСТАВ ШИХТЫ ДЛЯ ИЗГОТОВЛЕНИЯ КЕРАМИЧЕСКОГО МАТЕРИАЛА, включающий нитрид алюминия, оксид кальция и металл, отличающийся тем, что, с целью повышения теплопроводности, он в качестве металла содержит молибден или вольфрам при следующем соотношении компонентов, мас.%:Нитрид алюминия 38 - 58,5Оксид кальция 1 - 2Молибден или вольфрам 40 - 60

Номер патента: 78817

Опубликовано: 01.01.1949

Автор: Горюнов

МПК: C04B 35/10, C04B 35/468

Метки: капселей, керамических, керамической, массы, обжиге, подкладок, применяемых, прокладок, состав

...дает хороших результатов, т. к, титанат бария легко реагирует с шамотом, причем температура расплавления его сильно понижается, что и бывает причиной брака изделий,Порошок А 1 гОз хотя и защищает изделия от соприкосновения с шамотом, но при высоких температурах, которые требуются для получения качественной продукции, А 1.0, также начинает реагировать с титанатом бария. Даже при толстом слое подсыпки титанат бария сравнительно легко диффундирует до шамота и тогда происходит быстрое расплавление изделий. Кроме того, при высоких температурах порошок А 120 з сильно разъедает поверхность изделий. Применение алундовых подкладок и подсыпки из окиси циркония встречает трудности, т. к. эти материалы дороги и дефицитны.Предлагаемая специальная...

Номер патента: 637389

Опубликовано: 15.12.1978

Авторы: Андреева, Дубовик, Львов, Рябоконь, Слепцов

МПК: C04B 35/581, C04B 35/80

Метки: керамического, шихта

...включающая нитрид алюминия и алюмохромфосфатное связующее 31. тБ Для получения керамического материалана.основе нитрида алюминия порошок нитрила алюминия со срелней крупностью частиц 50 - 100 мкм, смешивают с требуемым количеством графитовых волокон лиаметроч 20 мк и длиной 1 - 2 мм и, соответственно, сО, 20 или 30 вес, Чо алюмохромфосфатного связующего (плотность 1,57 .+- 0,034 г/см, рН 0,7 - 1,1, химический состав, вес.%: 32. -39 Р) О 8 - 1 О А Ое, 3,2 - 4,5 Стн О и 0,9 СгО) в шнековом сместителе в течение 30 мнн, затем с целью грануляции проти637389 Сравнительные свойства материалов, полученных иэ шихты, являющейся прототипом, и данной шихты. Предел прочностипри сжатии, кгlммф 21,3 25,4 29,8 14,2 Температура началаэаметного...

Номер патента: 640986

Опубликовано: 05.01.1979

Авторы: Андреева, Дубовик, Слепцов, Цуруль

МПК: C04B 35/581, C04B 35/583

Метки: керамического, шихта

...на пластификаторе (раствор синтетического каучука в,бензине), протирают через сито М 045 для грануляции и прессуют под давлением 3 т/см . Полученные заготов- ю2ки спекают в графитовых лодочках в печи Таммана в засыпке иэ нитрида бора восреде азота при 1900 С в течение 1 ч. Номер состава Свойства 13(3,2-4,5)10 (3,2-4,5)10 (3,2-4,5) 10 Температура начала заметного окисления, Со1500Материал, полученный иэ предлагаемой шихты, не взаимодействует с расплавлен- З 5 ным алюминием, цинком, геллием (испыта ния производились в течение 240 ч).Следует отметить, что величина удельного электросопротивленкя полученного керамического материала примерно на 1240 порядка выше, чем у известного 121 .диэлектрические свойства керамического Материала,...

Номер патента: 1078827

Опубликовано: 30.06.1994

Авторы: Алексеев, Бухарин, Власов

МПК: C04B 35/58

Метки: керамического, состав, шихты

СОСТАВ ШИХТЫ ДЛЯ ИЗГОТОВЛЕНИЯ КЕРАМИЧЕСКОГО МАТЕРИАЛА, включающий нитрид алюминия и оксид иттрия, отличающийся тем, что, с целью обеспечения возможности использования материала в качестве поглотителя электромагнитной энергии за счет повышения диэлектрической проницаемости и тангенса угла диэлектрических потерь, он дополнительно содержит железо или хром при следующем соотношении компонентов, мас.%:Нитрид алюминия 48 - 68,5Оксид иттрия 1 - 2Железо или хром 30 - 50
