Состав шихты для изготовления керамического материала

Номер патента: 482595

Опубликовано: 30.08.1975

Авторы: Либерман, Русинковский

МПК: F24D 3/00

Метки: регулятор, соотношения, температур

...горячейводы) наложено коромысло 4, На коромысле,перпендикулярно ему, лежит поперечный рычаг 5, шарнирно соединенный одним концом сползуном 6 - указателем величины настраи 15 ваемых параметров. На втором конце поперечного рычага лежит рычаг 7, шарнирно соединенный с ползуном 8. Один конец рычага 7касается регулирующего клапана системысопло - заслонка 9, управляющей подачей20 топлива. На конце поперечного рычага 5 укреплен поворотный эксцентрик 10, служащийдля устранения сборочного люфта,Настройка неравномерности устройства производится во время работы с помощью выведенного наружу винта 14, перемещающего ползун 8 по направляющей 15. Исполнительной системой устройства является блок сопло - заслонка 9, неподвижно закрепленный на...

Номер патента: 1471087

Опубликовано: 07.04.1989

Авторы: Лобанов, Парфентьев

МПК: G01K 13/00

Метки: поверхности, твердого, тела, температуры, теплопроводного

...приатияк поверхности 4 твер. дого тела 5, В поверхностях 6 стенок экрана 3, сопряженных с твердым телом 5, в зоне размещения чувствительного элемента 1 выполнены выдавки 12 (фиг. 1 и 2) или пазы 13 (фиг. 3 и 4). Экран 3 может иметь дополнигельные пазы 14. Чувствительный элемент 1 может быть выполнен в виде спая термопары, терморезистора и так далее и имеет выводные провода 15, часть которых размещена в полости 2 экрана 3. При необходимости элементы устройства могут быть покрыты слоем электроизоляции (не показано), Пазы 13 и выдавки 12 устраняют тепловой контакт экрана 3 и твердого тела 5 в блюкайшей окрест". 2 О ности чувствительного элемента. Дополнительные пазы 14 служат для создания стабильных зонконтакта экрана .3 и твердого тела 5...

Номер патента: 1078827

Опубликовано: 30.06.1994

Авторы: Алексеев, Бухарин, Власов

МПК: C04B 35/58

Метки: керамического, состав, шихты

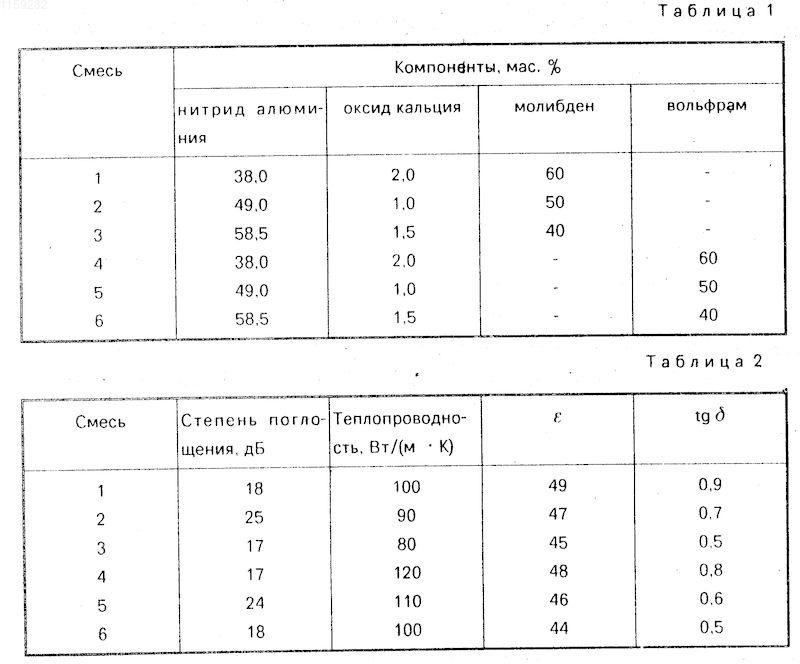

СОСТАВ ШИХТЫ ДЛЯ ИЗГОТОВЛЕНИЯ КЕРАМИЧЕСКОГО МАТЕРИАЛА, включающий нитрид алюминия и оксид иттрия, отличающийся тем, что, с целью обеспечения возможности использования материала в качестве поглотителя электромагнитной энергии за счет повышения диэлектрической проницаемости и тангенса угла диэлектрических потерь, он дополнительно содержит железо или хром при следующем соотношении компонентов, мас.%:Нитрид алюминия 48 - 68,5Оксид иттрия 1 - 2Железо или хром 30 - 50

Номер патента: 1446130

Опубликовано: 23.12.1988

Авторы: Голубцова, Костомаров, Самойлов

МПК: C04B 35/465, H01G 4/12

Метки: высокочастотных, керамического, конденсаторов, термокомпенсирующих, шихта

...2 Е Потери массыпкВ/мм при обжиге, 7.8 - 10 Известный сс ВП)ППИ Заказ 6704/29 Тираж 594 Подписное 1 роизя-полигр. пр-тие, г. Ужгород, ул. Проектная,:4 Изобретение относится к радиоэлектронной технике, в частности к составам керамических диэлектриков и может быть использовано при изготовлении высокочастотных термокомпенсирующих конденсаторов.Цель изобретения - повышение диэлектрической проницаемости и удель- ного объемного электрического сопротивления керамики при повышенных температурах.Шихту керамического материала для высокочастотных термокомпенсирующих материалов получают следующим образом.Предварительно известным в керамическом производстве образом получаютспеки титаната кальция и титаната стронция, которые синтезируют при 1220...

Номер патента: 977510

Опубликовано: 30.11.1982

Авторы: Артеменко, Григорьев, Ильинков, Острик, Попов

МПК: C22B 34/34

Метки: вольфрамсодержащих, концентратов, металлизованных, молибден-иили

...нагрева шихты верхней зоны. 35Во второй (нижней) зоне поддерживается минимальная температура 1100 С,максимальная 1450 С за счет прямого(глубинного) подвода тепла в реакционную зону. 40Первую партию брикетов молибденового концентрата восстанавливают вдве стадии в противотоке брикетов иконцентрированного газа, В первойзоне брикеты подвергают коксованию 45и предварительной металлизации при700 С в течение 9 ч, а затем довосстанавливают во второй зоне при1100 ОС в течение 6 ч, после чего ме"таллизированный концентрат охлаждаютв среде аргона до 60 С,Восстановленный металлизованныймолибденовый концентрат имеет следующий химический состав, %", Мо 63,5;Ге 21,6; С 0,60; О0,87; 5 0,06;Р 0,027; 5 2,70; Сц 0,55; А 5 0,02,5 п 0,003; 5 Ь...
