Сплав на основе меди
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1078946
Авторы: Бессонов, Бигдорович, Богатов, Лысова
Формула
СПЛАВ НА ОСНОВЕ МЕДИ, содержащий марганец и титан, отличающийся тем, что, с целью повышения термостойкости и улучшения свариваемости, он дополнительно содержит хром при следующем соотношении компонентов, мас.%:
Марганец 1,2 - 2,0
Хром 5,0 - 10,0
Титан 0,05 - 0,2
Медь Остальное
Описание
Известен сплав на основе меди, содержащий, мас.%: Никель 4,5-5,0 Марганец 1,2-2,0 Титан 0,05-0,2 Медь Остальное
Проводники и контакты тонкопленочных резисторов, изготовленные из указанного сплава, обладают хорошей свариваемостью с золотыми и медными проводниками, термостабильны при температуре 125оС в течение 500 ч и допускают кратковременный нагрев на воздухе при температуре 300оС в течение 15-20 мин.
Одним из недостатков тонкопленочных проводящих элементов, изготовленных из известного сплава, является их неудовлетворительная термостойкость и свариваемость после длительного отжига (несколько часов) на воздухе при температуре 350оС, что затрудняет их использование в качестве материала контакта для тонкопленочных прецизионных резисторов.
Наиболее близким к предложенному по технической сущности и достигаемому результату является сплав на основе меди, содержащий, мас.%: Титан 0,2-1,0 Марганец 3,0-35,0 Медь остальное
Известный способ обладает недостаточно высокой термостойкостью и свариваемостью.
Цель изобретения - повышение термостойкости и улучшение свариваемости сплава.
Для достижения цели сплав на основе меди, содержащий марганец и титан, дополнительно содержит хром при следующем соотношении компонентов, мас.%: Марганец 1,2-2,0 Хром 5,0-10,0 Титан 0,05-2,0 Медь Остальное

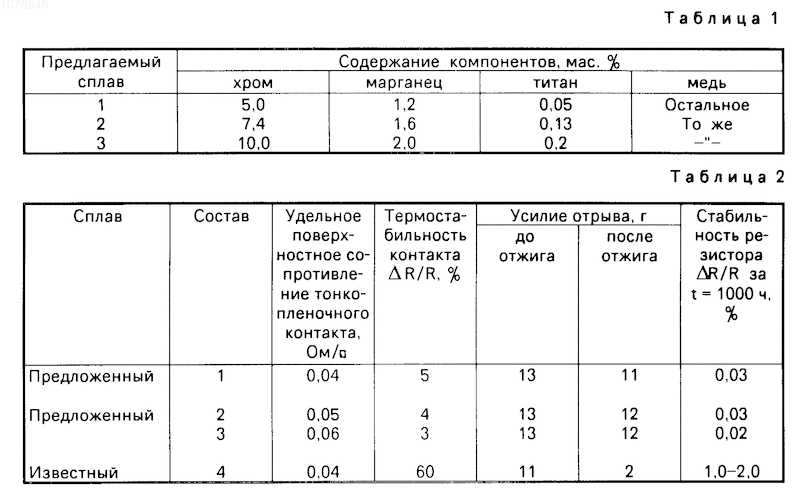

Химический состав исследуемых сплавов приведен в табл.1.
Для получения сплавов были подготовлены три смеси ингредиентов, содержащих медь, марганец, хром, титан в требуемых концентрациях. Каждую смесь сплавляли отдельно в другой печи в атмосфере очищенного гелия при помощи нерасходуемого вольфрамового электрода. Проводящие пленки из предложенного сплава напыляли при температуре подложки 300оС со скоростью 40-50 А/с. Вакуум в рабочей камере составлял 1
10-5 мм рт.ст. Конфигурацию тонкопленочных резистивных элементов и их контактов создавали методом фотолитографии.Тонкопленочные резисторы подвергали стабилизирующему отжигу при температуре 350оС в течение 3 ч. Термостойкость пленочных контактов из предложенного сплава оценивали путем измерения относительного изменения их сопротивления после отжига на воздухе при температуре 350оС в течение 3 ч. Свариваемость тонкопленочных контактов резисторов проверяли до и после отжига на сварочной установке "Контакт-3А" с расщепленным электродом путем измерения усилия отрыва золотого проводника диаметром 40 мкм, привариваемого к пленочному контакту.
Сравнительные характеристики тонкопленочных прецизионных резисторов с
s=1
c контактами, изготовленнымина основе известного сплава, приведены в табл.2.Из табл. 2 видно, что контакты тонкопленочных прецизионных резисторов, изготовленные из предложенного сплава, обладают более высокой термостойкостью по сравнению с тонкопленочными контактами из известного сплава.
Более высокая термостойкость и хорошая свариваемость тонкопленочных контактов, изготовленных на основе предложенного сплава, позволяет использовать его в качестве материала контакта для прецизионных резисторов с повышенной временной стабильностью, что в свою очередь позволяет в ряде случаев исключить применение дорогостоящего золота.
Рисунки
Заявка
3471503/02, 20.07.1982
Бессонов В. А, Богатов П. Н, Лысова Е. В, Бигдорович В. П
МПК / Метки
МПК: C22C 9/05
Опубликовано: 15.09.1994
Код ссылки
<a href="https://patents.su/0-1078946-splav-na-osnove-medi.html" target="_blank" rel="follow" title="База патентов СССР">Сплав на основе меди</a>
Сплав на основе титан. д
Номер патента: 424900
Опубликовано: 25.04.1974
Авторы: Агафонов, Изобретени, Филиппов, Шнырев
МПК: C22C 14/00
...Опубликовано 25.04,74 ллетеньДата опубликования описани 72) Авторы изобретения Шнырев, В. И. Филиппов и Б В, С, Михе афонов ститут металлургии им, А, А, Байкова 1) Заявитель СИОВЕ ТИТАИ 54) С 11 ГтАВ осится к области разработве титана, предназначеня в качестве конструкционМеханические своиства сплаПредел прочности, кгс/лтлРПредел текучести. кгс/ял Относительное удпинение, а/ Относительное сужение, % а следующие: 90 - 120 80 100 0 - 0 -содерн а основе тит ТанталНиобийТитан остаЦель изобретения - повьсвойства сплава, Для этогосодержит вольфрам при сле,нии компонентов, %:ТанталНиобийВольфрамТитан дмет изобретени Сплав на ал и ниоб овышения ительно с оотношени 15 - 2 3,5 - 5 3,5 - 5 остально Изобретение отн ки сплавов на осн ных для...
Сплав на основе алюминия
Номер патента: 630937
Опубликовано: 23.04.1981
Авторы: Должанский, Засыпкин, Махнев, Силаев, Строганов, Чирков
МПК: C22C 21/16
Метки: алюминия, основе, сплав
...подвергалась подпрессовке в контейнере на 20; коэффициент вытяжки при прессовании 11,5, степень деформации 91,2,Изготовленные из прессованной полосы образцы подвергались, зркалМе . с температуры 505+15 С в воду комнатной температуры. Операция правки после закалки (холодная деформация растяжением около 2,0-2,5) при проведении работы отсутствовала.Часть образцов испытывалась в естественно состаренном состоянии, часть после наложения различных режимов искусственного старения. Испытанию при повышенных температурах подвергались образцы, прошедшие. искусственное старение при 175 С в тече- ние 20 ч. Результаты испытаний представлены в табл.3-5.Предлагаемый сплав по сравнению с известным имеет повышенные механические свойства при...
Сплав на основе никеля
Номер патента: 1491902
Опубликовано: 07.07.1989
Автор: Татаурова
МПК: C22C 19/03
...титан 4, 1-4,6, алюминий 2, 0-2, 1; никель остальное. Сплав обеспечивао ет получение прочности при 800 С= 66-101 кгс/мм и при 900 С 046,0-77,0 кгс/мм . 1 табл.,щие добавки. В качестве легирующих добавок используют кремний Кр1 и титановый сплав ВТ-1. Разливку про водят в металлические изложницы. Отливки разрезают по диаметру и изготавливают образцы диаметром 5 мм, длиной 43 мм с резьбовой головкой, которые подвергают испытанию на крат ковременную прочность при температурах 20, 800, 900 и 1000 Г.Состав сплавов и механические свойства в питом состоянии приведень в таблице. После термооб температуры 1190 пературы 1050 С течение 16 ч при сплава состоит и ми интерметаллид Как видно из ханические свойс сплава превосход1491902 ства известного...
Сплав на основе алюминия
Номер патента: 387018
Опубликовано: 01.01.1973
МПК: C22C 21/12
Метки: алюминия, основе, сплав
...Васильева, , И. Г. Басова, Л, М. Кофман и Л, А. Сидлина аявител ПЛАВ НА ОСНОВЕ АЛЮМИНИЯ Изобретение относится к разработке сплавов на основе алюминия, предназначенных для изготовления сварных конструкций, работающих при низкой температуре.Известен сплав на основе алюминия, содержащий медь, марганец, титан, кадмий, цирконий.Предлагаемый сплав отличается от известного тем, что он дополнительно содержит церий, бериллий и олово при следующем соотношении компонентов, вес. %: мпература испытания, в С воиства 96 Предмет изобре юминия кадмий с цел дополн олово п в, вес. шению предела плава представлеа при 200 С за 25 МедьМарганецЦерийТитанЦирконийКадмийБериллийОловоАлюминнйЭто способствует повыползучести.Механические свойства сны в...
Коррозионностойкий сплав на основе никеля
Номер патента: 525756
Опубликовано: 25.08.1976
Авторы: Абелев, Белинкий, Добролюбов, Доронин, Кружков, Култыгина, Петровская, Рунова, Свистунова, Сидлин, Топилин, Ульянин, Черменская
МПК: C22C 19/05
Метки: коррозионностойкий, никеля, основе, сплав
...пластичности без снижения коррозионных свойств при уменьшении степени легирования твердого раствора благодаря наличию более однородно. го 7-твердого раствора в интервале температур горячей деформации (900-1200 С),Это достигается тем, что в предлагаемьй сплав дополнительно вводят титан при снижении содержания молибдена. Механические свойства предлагаемого сплава в интервале температур деформации 900-1250 С приведены в табл. 2. Предлагаемьй сплав обладает высокой стойкостью в растворах кремнефтористовоцородной, азотной и фосфорной кислот и рекомендуется для Сплав имеет следующиивес.%:ХромМолибденНиобийМарганецТитанУглеродКремнийЖелезоНикель В индукционной печи был выплавлен никель- -хромо.молибденовьй сплав, который обеспечивает...
Предыдущий патент: Кабина подъемно-транспортного средства
Следующий патент: Способ получения постоянных магнитов из феррита стронция
Случайный патент: Гаситель колебаний
