Уплотнение межвенцового зазора ступени турбины
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
Уплотнение межвенцевого зазора ступени турбины, содержащее выполненный на сопловом аппарате выходной козырек с наружной и внутренней кольцевыми стенками, расположенными с образованием охлаждающего канала, и размещенный под внутренней стенкой наклонный входной козырек рабочего колеса, отличающееся тем, что, с целью повышения КПД ступени, внутренняя стенка имеет длину меньшую, чем наружная, а входной козырек расположен параллельно касательной к концам обеих стенок.
Описание
Известно уплотнение межвенцового зазора ступени турбины, содержащее выполненный на сопловом аппарате выходной козырек и размещенный под ним входной козырек рабочего колеса [1]
Однако в указанной конструкции уплотнения воздух, выходящий из кольцевого канала, образованного обоими козырьками, поступает в газовый поток под углом, близким к 90o, что нарушает его структуру, поэтому такой выпуск воздуха не позволяет организовать эффективное пленочное охлаждение торцовых поверхностей межлопаточных каналов рабочего колеса. В случае, когда воздух, выходящий из кольцевого канала, выдувается вдоль этих поверхностей по касательной к ним, часть выходного козырька соплового аппарата перекрывает часть корневого сечения рабочих лопаток, которая не участвует в совершении полезной работы, что снижает КПД ступени.
Известно также уплотнение межвенцового зазора ступени турбины, являющееся ближайшим техническим решением к описываемому, содержащее выполненный на сопловом аппарате выходной козырек с наружной и внутренней кольцевыми стенками, расположенными с образованием охлаждающего канала, и размещенный под внутренней стенкой наклонный входной козырек рабочего колеса [2]
Однако такая конструкция уплотнения не позволяет уменьшить протечки охлаждающего воздуха в газовый тракт, что снижает КПД ступени.
Целью изобретения является повышение КПД ступени.
Указанная цель достигается тем, что в уплотнении межвенцового зазора ступени турбины, содержащим выполненный на сопловом аппарате выходной козырек с наружной и внутренней кольцевыми стенками, расположенными с образованием охлаждающего канала, и размещенный под внутренней стенкой наклонный входной козырек рабочего колеса, внутренняя стенка имеет длину, меньшую, чем наружная, а входной козырек расположен параллельно касательной к концам обеих стенок.

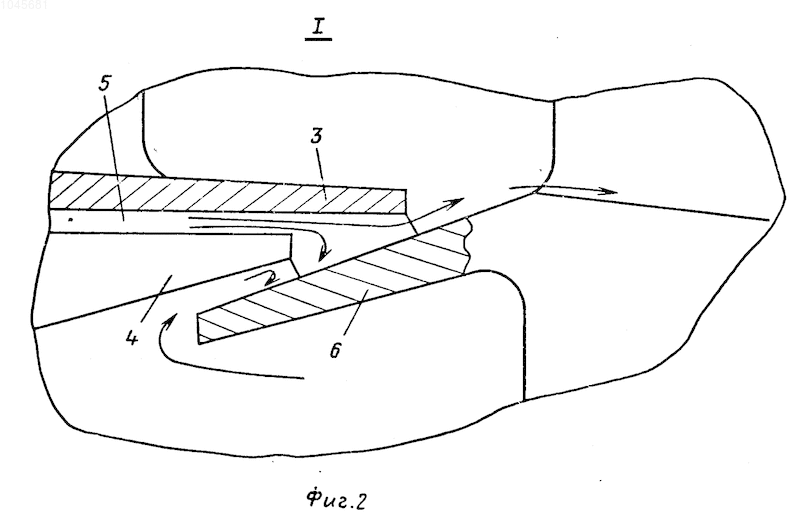

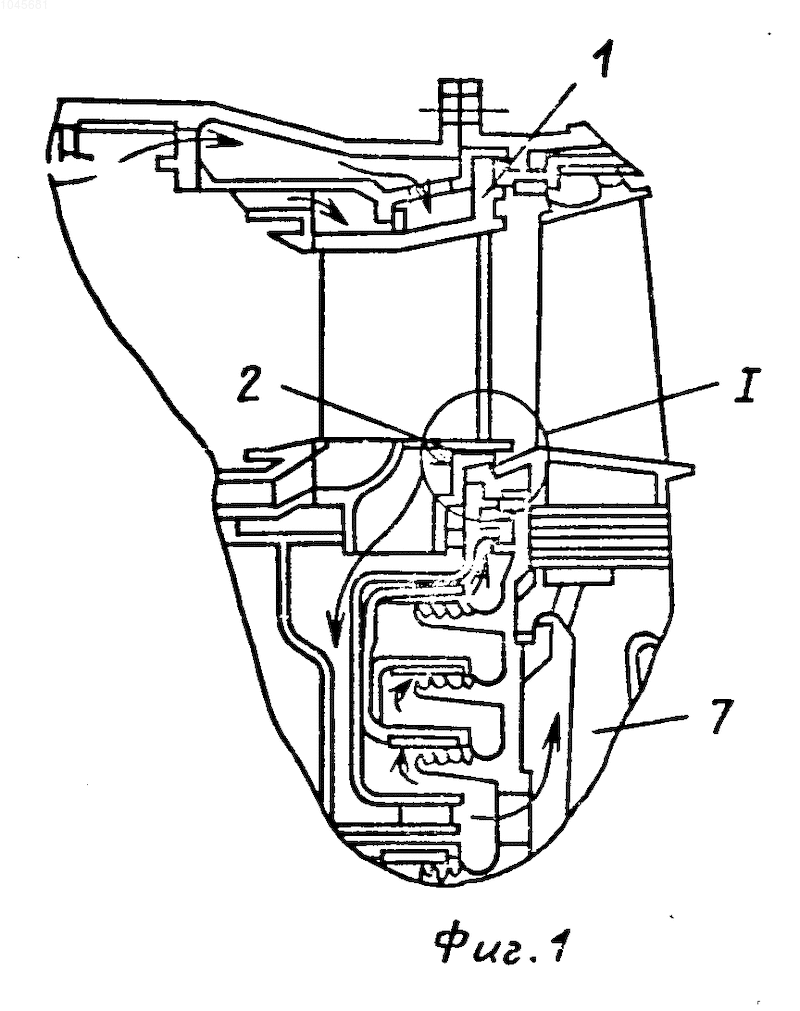

На фиг. 1 показан продольный разрез уплотнения; на фиг. 2 узел I на фиг. 1 в увеличенном масштабе.
Уплотнение межвенцового зазора ступени турбины содержит выполненный на сопловом аппарате 1 выходной козырек 2 с наружной и внутренней стенками 3, 4, расположенными с образованием охлаждающего канала 5, и размещенный под внутренней стенкой 4 наклонный входной козырек 6 рабочего колеса 7. Внутренняя стенка 4 имеет длину, меньшую, чем наружная стенка 3, а входной козырек 6 расположен параллельно касательной к концам обеих стенок 3, 4.
При работе охлаждающий воздух, вытекающий из канала 5, запирает щель, образованную внутренней стенкой 4 и входным козырьком 6, препятствуя перетечке воздуха из-под входного козырька 6 в газовый поток, а затем вытекает в проточную часть турбины вдоль входного козырька 6, образуя пленочную защиту торцовых поверхностей межлопаточных каналов рабочего колеса 7.
Такое выполнение уплотнения межвенцового зазора позволяет уменьшить утечки охлаждающего воздуха и осуществить их выпуск в проточную часть ступени под углом, близким к направлению основного потока газа, что повышает КПД ступени.
Уплотнение межвенцового зазора ступени турбины, содержащее выполненный на сопловом аппарате выходной козырек с наружной и внутренней кольцевыми стенками, расположенными с образованием охлаждающего канала, и размещенный под внутренней стенкой наклонный входной козырек рабочего колеса, отличающееся тем, что, с целью повышения КПД ступени, внутренняя стенка имеет длину меньшую, чем наружная, а входной козырек расположен параллельно касательной к концам обеих стенок.
Рисунки
Заявка
3414884/06, 31.03.1982
Скворцов В. Л, Маркин М. И, Ануров Ю. М, Михайлов Н. И, Нагона Г. П, Иванов В. С
МПК / Метки
МПК: F01D 11/02
Метки: зазора, межвенцового, ступени, турбины, уплотнение
Опубликовано: 10.12.1996
