B64D 1/08 — устройств, несущих грузы

Устройство для беспарашютного сбрасывания грузов

Загрузка...

Номер патента: 69918

Опубликовано: 01.01.1947

Автор: Камов

МПК: B64D 19/02, B64D 1/08

Метки: сбрасывания, беспарашютного, грузов

...быть выполнена складывающейся.Предлагаемое устройство для беспарашютного сбрасывания грузов схематически изображено на фиг. 1, на фиг. 2 показан план устройства по фиг, 1, на фиг. 3 - вариант устройства со складывающейся лопастью,Устройство для беспарашютного сбрасывания грузов снабжено контейнером 1, в который помещается сбрасываемый груз. Контейнер закрывается крышкой 2, жестко присоединяемой к лопасти 8, Лопасть делается из пластины фанеры, дюВИДЕТЕЛЪСТВУ лавное управление гражданеио635 (347136)декабря 1947 года раля или иного подходящего материала. Дно 4 контейнера делаетсявыпуклым и снабжается кольцевымигофрами, придающими дну эластичность, Такое устройство контейнераобеспечивает амортизацию ударав момент приземления.В случае...

163081

Загрузка...

Номер патента: 163081

Опубликовано: 01.01.1964

МПК: G05B 19/06, B64D 1/08

Метки: 163081

...схема конструкции программного мсханизма сороса грузов с самолетов.Б корпусе механизма 1 расположен вал 2 с кулачками 3 и фиксатором 4 положения вала в пяти фиксированных положениях, Блок концевых выключателей 5 23 состоит из концевых выключателей сигнализации о наличии грузов на самолете и покидании грузами самолета (выключатель б для первого груза, 6 для второго и т. д.), концевых выключателей блокировки сброса грузов 9 11, начиная со второго, и выключателей сброса по аварийной системе 12 И. Командная педаль 1 э с возвр атной пружи пой 16 служит для поворота вала в исходное положение и подачи команд на сброс грузов.Обгонная муфта 17 связана через двухступенчатый ред.ктор с первой червячной передачей 18 и второй червячной передачей 19 с...

Устройство для выхода вытяжных тросов из герметичной кабины летательного аппарата

Загрузка...

Номер патента: 320407

Опубликовано: 01.01.1971

Авторы: Папковский, Белый, Сумачев, Таликов

МПК: B64D 1/08, B64C 1/14

Метки: вытяжных, выхода, герметичной, кабины, аппарата, летательного, тросов

...известных устройств является возможность разгерметизации кабины при уборке тросов.Целью изобретения является повышение надежности герметизации кабины летательного аппарата. Для этого корпус выполнен подвижным и снабжен герметизирующим выступом и эластичным профилем. На чертеже изображено устройство,сверху с частичным разрезом.В корпусе 1, прикрытом крышкой 2,тированы направляющая втулка д и герзирующие втулки 4, через которые протрос. На осях, прикрепленных к прилкорпуса 1, установлены ролики 5 и б;щепные в направляющие гермошпангоуобеспечивающие перемещение корпуса. Корпус имеет герметизирующий выступ 7 иэластичный профиль 8. К корпусу приварены также проушины 9 для присоединения к приводному механизму.5 Описанное устройство...

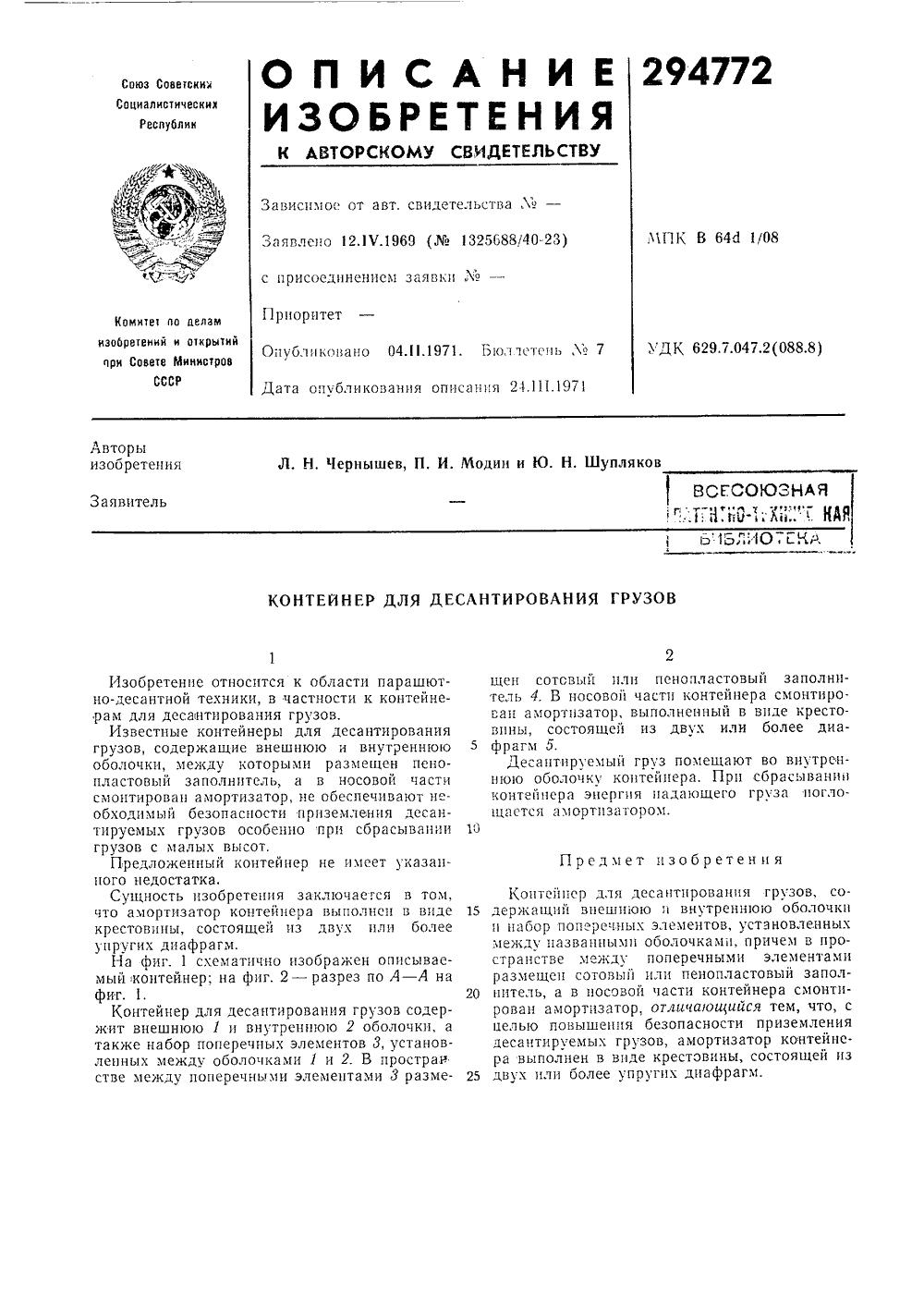

Десантирования грузов

Загрузка...

Номер патента: 294772

Опубликовано: 01.01.1971

Авторы: Чернышев, Шупл, Модин

МПК: B64D 1/08

Метки: грузов, десантирования

...техники, в частности к контейнерам для десантирования грузов.Известные контейнеры для десантирования грузов, содержащие внешнюю и внутреннюю оболочки, между которыми размещен пенопластовый заполнитель, а в носовой части смонтирован амортизатор, не обеспечивают необходимый безопасности приземления десацтируемых грузов особенно при сбрасывании грузов с малых высот.Предложенный контейнер не имеет указанного недостатка.Сущность изобретения заключаегся в том, что амортизатор контейнера выполнен в виде крестовины, состоящей из двух или более упругих диафрагм,На фиг. 1 схематично изобра емый котейнер; на фиг. 2 - раза фиг, 1.Контейнер для десантирования грузов содержит внешнюю 1 и внутреннюю 2 оболочки, а также набор...

Датчик угловых отклонений троса внешней подвески

Загрузка...

Номер патента: 323318

Опубликовано: 01.01.1972

Авторы: Судаков, Барсуков, Есаулов

МПК: B64D 1/08, G01C 9/12

Метки: отклонений, внешней, угловых, троса, датчик, подвески

...заереплен сухарь 7. Трос пропущен через втулку 8. Над шахтой смонтирован концевой вы ключатель 9, электрически соединенный с замками 10, которые установлены на вижнем кольце 11 датчика. Замки могут иметь электрический приводНа фиг. 2 убранное, походное положение 25 датчика показано пунктиром, рабочее положение - сплошными линиями.Датчик снабжен направляющими 12, скрепленными внизу и вверху кольцами. Силовая рама И датчика угловых отклонений имеет З 0 прорези по числу направляющих и способна323318 Предмет изобретения Составитель М. Шумилина дактор Г, Бялобжеская Техред 3. Тараненко Корректор Т. КитаеЗаказ 90 Изд.804 Тираж 448ЦНИИПИ Комитета,по делам изобретений и открытий при СовМосква, К-З 5, Раушскап наб., д. 45 ПодписноеМпнистроь...

Контейнер для бортовых приборов летательныхаппаратов

Загрузка...

Номер патента: 343905

Опубликовано: 01.01.1972

Авторы: Голишев, Крупп, Сергеев, Вересов, Черн, Яковлева, Дмитриев

МПК: B64D 1/08

Метки: приборов, бортовых, контейнер, летательныхаппаратов

...фотобумаги.На чертеже показан контейнер для защиты бортовых приборов летательных аппаратов. 30 Контейнер содержит две цилиндрические стенки 1 и 2. Внешние оболочки 3 изготовлены из высокопрочного материала, например стали или титанового сплава. Теплоизоляционные оболочки 4 выполнены из многих слоев фотобумаги. Полости б, образованные внутренними металлическими оболочками б и 7, заполнены твердым веществом, например двууглекислым натрием.Оболочки б имеют отверстия, закрытые пробками 8, выполненными из легкоплавкого материала, Внутренние предохранительные слои 9 изготовлены из материала с низкой теплопроводностью, например войлока, в полостях которого размещен бортовой прибор 10, Кольца 11 и 12, выполненные,из конструкционного,...

Устройство для контроля положения подвешенного к вертолету груза

Загрузка...

Номер патента: 487809

Опубликовано: 15.10.1975

Авторы: Буканов, Рипс

МПК: B64D 1/08

Метки: подвешенного, положения, вертолету, груза

...обеспечения наблюдения летчиком за положением транспортируемого груза в предлагаемом устройстве чувствительный элемент выполнен, например, в виде кольца, свободно надетого на грузовой трос и соединенного гибкими связями с подвижными валиками, жестко закрепленными с потенциометрами, а ротор и статор сельсина-датчика соединены с грузовым тросом на расстоянии друг от друга, обеспечивающем измерение закрутки троса, при этом сельсин-приемник установлен на крестовине, размещенной на подвижной раме.На чертеже п электрокинематическая схема предл о устройства,Устройство содержит чувствительный элемент 1, грузовой трос 2, гибкие связи 3, подвижные валики 4, потенциометры 5 и 6, щетки 7 и 8, ротор 9, статор 10 сельсина-датчика, 5 корпус 11,...

Устройство для контроля положения троса внешней подвески вертолета

Загрузка...

Номер патента: 1747900

Опубликовано: 15.07.1992

Авторы: Инюткин, Пустовалов

МПК: G01C 9/00, B64D 1/08

Метки: подвески, внешней, вертолета, троса, положения

...электроде 7 будет нулевой сигнал поамплитуде, При угловых отклонениях троса10 общий электрод 7 будет отклоняться, чтоповлечет изменение емкостей Сз, С 4, С 5 и Сви обусловит появление сигналов на общем электроде 7,Управление работой устройства осуществляется импульсами, подаваемыми с 1-го- 6-го выходов блока 20 управления соответственно на входы управления коммутаторов11 и 12, нэ вход формирователя 17 логических сигналов, на входы сброса и управления РПП 18 и на входы синхронизациирегистров 21 и 22 памяти,Процесс преобразования отклоненийтроса 10 в показания блока 25 индикациисостоит из двух одинаковых циклов,В первом циклеосуществляется преобразование величины и направления отклонения троса 10 по координате х а цифровойэквивалент Й....

Контейнер летательного аппарата

Загрузка...

Номер патента: 1823371

Опубликовано: 27.03.1995

Авторы: Орлов, Брянцев

МПК: B64D 1/08

Метки: летательного, аппарата, контейнер

...фиг,1.К крылу 1 с помощью узлов подвески 2, прикрепленных к корпусу, навешен контейнер летательного аппарата. Силовой набор состоит из шпангоутов 3, выполненных в виде арок. К законцовкам шпангоута 3, расположенным в диаметральной плоскости 4, прикреплены Т-образные профили 5. К внешнему ребру 6 Т-образного профиля 5 прифланцована боковая отьемная часть 7 корпуса контейнера. А к внутреннему ребру 8 Т-образного профиля 5 прикреплены монтажные приборные платы 9, набранные в кассеты 10, На законцовках отьемной части Формула изобретения КОНТЕЙНЕР ЛЕТАТЕЛЬНОГО АППАРАТА, содержащий корпус с силовым набором и узлы подвески к летательному аппарату, отличающийся тем, что, с целью упрощения конструкции, корпус выполнен с продольным диаметральным...

Термоударопрочный контейнер

Номер патента: 743301

Опубликовано: 20.10.1995

Авторы: Буралкин, Богатин, Чураков, Михалева, Минин

МПК: B64D 1/08

Метки: термоударопрочный, контейнер

ТЕРМОУДАРОПРОЧНЫЙ КОНТЕЙНЕР, содержащий корпус, закрытый крышкой, внутренние оболочки, теплоизоляцию, размещенную между оболочками и корпусом с крышкой, кольца между которыми расположена прокладка, отличающийся тем, что, с целью повышения теплообменных и теплоизоляционных свойств контейнера, в нем по всей поверхности прокладки нанесен металлизированный фольгированный слой, а кольца выполнены из материала, поглощающего при горении тепло, например, текстолита.

Устройство для контроля сброса груза с летательного аппарата

Загрузка...

Номер патента: 1797236

Опубликовано: 20.10.1995

Авторы: Шабанов, Соколов

МПК: B64D 1/08

Метки: груза, аппарата, сброса, летательного

...с входом блока 15 контроля каналов световой сигнализации, выход которого. соединен с анодами и диодов 16, катоды которых соединены с входами и усилителей 3; Третий выход пульта 13 управления соединен с вторым входом регистратора 10 состояния груза. Вход же пульта 13 управления соединен с выходом эадатчика 17 режима работы устройства.Устройство работает следующим образом,Бесконтактные датчики 2 положения груза в грузовом отсеке трансформаторного типа, выполненные на Ш-образном магнитопроводе с разомкнутой магнитной системой и установленные на роликовых дорожках между роликами, эапитываются источником переменного тока. Изменение воздушного зазора магнитной системы датчика из-за наличия или отсутствия над ним стальной лыжи грузовой...

Устройство для сбрасывания грузов с летательного аппарата через бортовой люк

Номер патента: 1256359

Опубликовано: 27.09.2004

Автор: Серебряков

МПК: B64D 1/08, B64D 9/00

Метки: бортовой, сбрасывания, летательного, аппарата, люк, грузов

Устройство для сбрасывания грузов с летательного аппарата через бортовой люк, содержащее цепной транспортер с двумя размещенными вдоль бортов фюзеляжа направляющими, грузонесущие элементы, установленные на направляющих, взаимодействующие с цепным транспортером, и ограничители смещения груза в проеме люка, отличающееся тем, что, с целью расширения диапазона использования устройства по габаритам грузов и сокращения времени подготовки устройства к работе, грузонесущие элементы выполнены в виде двух расположенных по боковым сторонам каждого груза подвесных вильчатых тележек, содержащих размещенный со стороны зева вилки вертикальный зуб, взаимодействующий с цепью привода, при этом торец...

Устройство для сбрасывания грузов с летательного аппарата через бортовой люк

Номер патента: 1466156

Опубликовано: 27.10.2004

Авторы: Фортинов, Букатин, Джулай, Семенов

МПК: B64D 1/08

Метки: летательного, сбрасывания, аппарата, грузов, люк, бортовой

1. Устройство для сбрасывания грузов с летательного аппарата через бортовой люк, содержащее рельсовый цепной транспортер с грузонесущими тележками, имеющими вертикальный зуб, взаимодействующий с цепным приводом, лоток и ограничители смещения грузов, отличающееся тем, что, с целью улучшения эксплуатационных качеств, а также снижения стоимости операции по десантированию грузов, устройство снабжено копировальным устройством, копир которого закреплен на рельсе и выполнен в виде пластины с вырезами на конце, смещенными один относительно другого, расположенными против проема бортового люка, причем начало выреза, выполненного на грани пластины, обращенной в сторону люка, расположено по оси...

Устройство для стопорения ползуна и каретки при уборке фал и тросов в момент принудительного раскрытия парашюта

Номер патента: 466734

Опубликовано: 20.11.2004

Авторы: Пятков, Таликов

МПК: B64D 1/08

Метки: стопорения, парашюта, каретки, раскрытия, момент, ползуна, уборке, фал, принудительного, тросов

Устройство для стопорения ползуна и каретки при уборке фал и тросов в момент принудительного раскрытия парашюта, содержащее корпус, установленный на направляющем каретку рельсе и снабженный микровыключателями и двумя шарнирно закрепленными на корпусе рычагами, взаимодействующими в рабочем положении с ползуном и кареткой, отличающееся тем, что, с целью повышения надежности в работе, на корпусе шарнирно закреплен дополнительный подпружиненный рычаг, соединенный жесткой тягой с рычагом, взаимодействующим с ползуном.

Устройство для парашютного десантирования

Загрузка...

Номер патента: 1637179

Опубликовано: 20.02.2005

Авторы: Пятков, Кирин, Таликов

МПК: B64D 1/08, B64D 25/08

Метки: десантирования, парашютного

1. Устройство для парашютного десантирования, содержащее направляющую штангу с продольной прорезью, шариковый ролик с поводком, расположенный в направляющей штанге, отличающееся тем, что, с целью повышения безопасности десантирования, направляющая штанга жестко закреплена на борту вне фюзеляжа посредством кронштейнов, выполнена изогнутой в сторону от элементов конструкции с входным приспособлением в верхней части, выполненным в виде корпуса и двух подпружиненных фиксаторов, установленных на корпусе, при этом в направляющей штанге выполнены сквозные пазы под фиксаторы.2. Устройство по п.1, отличающееся тем, что шариковый ролик выполнен в виде болта со сферической головкой и...

Устройство для зацепления вытяжных фал парашютов

Загрузка...

Номер патента: 536655

Опубликовано: 20.05.2005

Авторы: Борисенко, Лещинер, Рябов

МПК: B64D 25/08, B64D 1/08

Метки: зацепления, вытяжных, парашютов, фал

Устройство для зацепления вытяжных фал парашютов, содержащее закрепленный на стенке фюзеляжа трос и механизм ввода троса в проем люка, отличающееся тем, что, с целью повышения надежности, механизм ввода троса выполнен в виде двух закрепленных на стенке фюзеляжа и шарнирно тягой соединенных между собой качалок, одна из которых подпружинена и на свободном конце имеет ролик, контактирующий с гермоперегородкой кабины, а к концу другой качалки прикреплен упомянутый трос.

Ползун для фиксации десантируемого груза на летательном аппарате

Загрузка...

Номер патента: 1840532

Опубликовано: 27.05.2007

Авторы: Зуев, Королев, Андреев, Николаев

МПК: B64D 1/08

Метки: аппарате, груза, ползун, десантируемого, фиксации, летательном

1. Ползун для фиксации десантируемого груза на летательном аппарате, содержащий направляющую вертикального перемещения, установленные в силовом каркасе, десантируемого груза полки-захваты, фиксатор вертикального перемещения и замыкающую головку, отличающийся тем, что, с целью повышения надежности функционирования и сокращения времени подготовки к десантированию, основание ползуна выполнено цилиндрической формы с вертикальной осью вращения и с лысками шириной 0,15÷0,4 диаметра основания, расположенными над полками-захватами, при этом направляющая ползуна снабжена фиксатором поворота в горизонтальной плоскости.2. Ползун по п.1 отличающийся тем, что фиксатор основания ползуна в горизонтальной плоскости выполнен в виде рычага, с...
