Протез голени

Загрузка...

Номер патента: 147736

Опубликовано: 01.01.1962

Авторы: Климов, Соловцов

МПК: A61F 2/60

Метки: голени, протез

...соединенным с коронкой 3 голени. Шины 2 и коронка 3 могут быть выполнены из стали или из алюминиевого сплава. Несущая часть голени выполнена в виде дюралюминиевой трубной стойки, к верхней части которой приварен конусообразный дюралюминиевый приемник гильзы 4. К верхнему краю приемника приваривается или приклепывается коронка 3. Внутрь приемной гильзы вставлена вкладная гильза 5, которая может быть выполнена из кожи, дерева или пластмассы. Внутренняя полость вкладной гильзы 5 индивидуально подгоняется к культе. Также, строго индивидуально, придается положение вкладной гильзе 5 относительно приемной гильзы 4,В нижний конец трубной стойки приемника гильзы 4 запрессован упорный фланец б и зафиксирован штифтом 7. К фланцу б привулканизован...

Шина для лечения ишемической контрактуры кисти и пальцев

Загрузка...

Номер патента: 148202

Опубликовано: 01.01.1962

Автор: Фищенко

МПК: A61F 5/10

Метки: кисти, контрактуры, шина, лечения, ишемической, пальцев

...обеспечивает фиксацию при любом положении сегментов и редрессацию в суставах путем упругого сгибания и разгибания сегментов,На чертеже изображена схема устройства в двух проекциях.Шина содержит пружинящие стальные пластины 1 второго-пятого пальцев, а также пластину 2 предплечья из алюминиевого сплава, Пластины 1 пальцев снабжены кожаными ремешками 3, пластина 2 предплечья - кожаными ремешками 4 и 5,Пластины 1 и 2 соединены между собой при помощи скобы кисти б, скобы 7 и скобы 8. Последние две скобы 7 и 8 соединены винтами 9 и служат лучезапястным шарниром,Скоба кисти б снабжена ремешком 10.Первый 1 большой) палец удерживается на 11, на(пример кожаным, который соединен со скобами б и ью двух цилиндрических винтовых пружин 12 и...

Протез бедра с гидравлической системой

Загрузка...

Номер патента: 148484

Опубликовано: 01.01.1962

Авторы: Попов, Полян, Якобсон, Диккерт, Славуцкий, Сысин, Делов

МПК: A61F 2/62

Метки: бедра, протез, системой, гидравлической

...из гидроаккумулятора 8 в верхнюю полость гидроцилиндра 5 - осуществ ляется сгибанне голени 9 относительно бедра 10;М 148484б) нижний золотник 8 перемещен вверх, в результате чего перекрыт канал П к сливу в гидробачок 2 и жидкость перепускается из гидроаккумулятора 3 в нижнюо полость гидроцилиндра 5 - осуществляется разгиоание голени 9 относительно бедра 10;и) оба золотника 7 и 8 перекрывают слив - достигается фиксации колена, так как перетоку жидкости из полостей гидроцилиндра 5 в гидроаккумулятор д препятствуют обратные клапаны;г) когда золотники 7 и 8 в исходной позиции, обе полости соединены со сливом - допускается свободное качание голени относительно бедра.Золотники 7 и 8 управляются с помощью электромагнитов 12, уровень...

Устройство для повышения силы схвата протеза руки с электросервоприводом

Загрузка...

Номер патента: 148485

Опубликовано: 01.01.1962

Авторы: Якобсон, Полян, Бернштейн

МПК: A61F 2/56

Метки: повышения, силы, электросервоприводом, схвата, протеза, руки

...- почти пол-оборота вхолостую,Работа устройства происходит следующим образом: электродвигатель 1 через муфту 2 и редуктор 8 вращает винт винтовой пары 4, при этом перемещается гайка, связанная с тягой 5; с помощью последней осуществляется схват предмета протезной кистью б, При схватывании предмета протезной кистью б подача тока электродвигателю 1 прекращается, Поскольку вращение передается через упругие кулачки 8 муфты 2, вал двигателя за счет упругости кулачков 8 поворачивается в обратном направлении, что допускается имеющимся люфтом муфты. Кулачки ведущей,полумуфты как бы отскакивают от соответствующих кулачков ведомой полумуфты. При каждом повторном включении двигателя его ротор разгоняется, пока кулачки 8 полумуфт не придут в...

148486

Загрузка...

Номер патента: 148486

Опубликовано: 01.01.1962

МПК: A61F 3/00

Метки: 148486

Шина для дозированного вытяжения шейных позвонков

Загрузка...

Номер патента: 148487

Опубликовано: 01.01.1962

Автор: Брык

МПК: A61F 5/01

Метки: шейных, дозированного, позвонков, шина, вытяжения

...винтов 9 в полость черепа на передней части их с помощью стопорного винта крепится опорная площадка-гайка 10.148487Прилив 8 большой пластины 4 жестко связан с поршнем-стержнем 11 динамометра, входящим в цилиндр 12, шарнирно соединенный с растяжками-втулками И рычажного механизма. На стержень 11 поршня надета пружина 14, которая одним своим концом упирается в поршень, а другим - в дно сферической тайки 15 с накаткой; гайка 15 навернута на цилиндр 12, На поршне установлен винт-указатель 1 б, который проходит сквозь прорези цилиндра 12. На стержне 11 поршня и на цилиндре 12 нанесены шкалы, Шкала на стержне 11 показывает нагрузку (силу) вытяжения, а шкала на цилиндре 12 показывает величину перемещения скобы в зависимости от заданной...

Очки для защиты глаз от электромагнитных излучений

Загрузка...

Номер патента: 148488

Опубликовано: 01.01.1962

Авторы: Коган, Фелицын

МПК: A61F 9/04

Метки: электромагнитных, глаз, излучений, очки, защиты

...обычного технического стекла, покрытого пленкой двуокиси олова, не ниже 74 - 76% во всей видимой части светового спектра, Однако в случае особой необходимости светопропускание стекол защитных очков может быть увеличено, если использовать стекло более ысокх сортов (например, оптическое стекло), или какггм-либо другим известным способом.М 148488 Защитное действие стекол, покрытых пленкой двуокиси олова, основано на экранирующем действии полупроводниковой двуокиси олова. Полезный эффект увеличивается также за счет поглощения пленкой определенной доли падающей на псе энергии электромагнитного поля, поля СВЧ,Исследования показали, что при покрытии пленкой из ЯпОв одной стороны стекол защитные очки ослаблиот мощность .излучения СВЧ в...

Прибор для тренировки и лечения абмлиопичного глаза

Загрузка...

Номер патента: 149184

Опубликовано: 01.01.1962

Авторы: Гофман, Диков

МПК: A61F 9/00

Метки: абмлиопичного, прибор, тренировки, глаза, лечения

...отпечатками тест-объектов.Изображения тест-объектов, нанесенные на диске 4 или кинопленке, проецируются либо на экран 5 прибора, либо на любой экран, расположенный на стенке комнаты.Одновременное перемещение плоскости расположения проектируемого объекта и фокусируюшего объектива, осуществляемое просты 1 пантографическим устройством, позволяет изменять как размеры обьс . - та, так и расстояние между отдельными объектами.М 149184Эти перемещения осуществляются с помощью маховичка б на боковой стенке прибора. С маховичком б соединен указатель, показывающий по шкале 7 данную конкретную установку объектов на экране.В случае, когда врачу требуется не непрерывно-плавное изменение расстояний, он может сразу, скачком, получить другое...

Автомат для изготовления медицинских марлевых тупферов

Загрузка...

Номер патента: 149388

Опубликовано: 01.01.1962

Автор: Цпкб

МПК: A61F 13/20, B65H 54/02

Метки: автомат, марлевых, медицинских, тупферов

...27 рычажки 32 получают кача. тельное движение вокруг пальцев 31; лапки 19, укрепленные нг концах рычажков 32, сходятся и расходятся.Механизм ножа (фиг. 3) для отрезки ленты марли заданной длины состоит из вала 35 а ножа, укрепленного в подшипниках Зб, и приводится во Вращение шестерней 37, взаимодействующей с приводной шестер ней 7 1 сх. фиг. 1) На валу закреплена державка У 8, в которой укре 1,В н)ж 39, ихе 10 шиР ВОзможность регулировкиМеханизм подгиба марли (фиг. 4) смонтирован на кронштейне 4 У 1, закрепленном на дисках карусели 8. На кронштейне смонтирован ня пргвлякгщий желоб 4 У для марли и опорная площадка 42 для вращаО- цегося ножа 39. Положение опорной площадки 42 относительно ножа регулируется винтом 43. Подгибающая гребенка...

Хирургический инструмент для парацентеза

Загрузка...

Номер патента: 149537

Опубликовано: 01.01.1962

Автор: Даугердас

МПК: A61F 11/00, A61B 17/32

Метки: инструмент, парацентеза, хирургический

...достигается тем, что инструмент выполнен в виде полой иглы скопьевидной режущей частью на одном конце и канюлей на другом,причем канал иглы имеет выходные отверстия на плоскостях режущейкопьевидной части ножа.На фиг, 1 изображен инструмент длдрен; на фиг. 2 - режущая часть инстрспереди,Хирургический инструмент для парацентеза представляет собойполую иглу 1 с мандреном 2, имеющую копьевидный режущий конец -нож 3 и канюлю 4 для присоединения к птприцу или какому-либо отсасывающему или нагнетающему приспособлению,Канал иглы 1 заканчивается отверстиями 5 в щечкарежущей части ножа 3.Инструмент для парацентеза используют следующим образом.Канюлю 4 инструмента присоединяют к шприцу, наполненномураствором антибиотика. Обычным...

151059

Загрузка...

Номер патента: 151059

Опубликовано: 01.01.1962

МПК: G09B 21/00, A61F 9/08, G02F 1/01 ...

Метки: 151059

...диска 1 к его периферии. Теперь на фотоэлементы поступает свет, модулированный по автплптудс и каждом чптающеги эле. менте щели т и в телефоне прослушивается развертка изображения в форме звука от всех звуковых дорожек с различной интенсивностью. Однако при этом светлые пятна изображения создают интенсивный шум, маскирующий все остальные подробности картины. Чтобы исключить маскирующии эффект светлых пятен, предлагается применить сбалансированное противофазное модулирование света. Для этого щель у, состоящая из двух половин, выполняется переменной по ширине, причем ширина в каждом месте щели должна быть равна длине Х периода фонограммы синусоиды в этом месте диска 1. Тогда свет, какова бы ни была его интенсивность, не будет...

Зрительный протез общего пользования для совершенно слепых

Загрузка...

Номер патента: 151060

Опубликовано: 01.01.1962

Автор: Мурзин

МПК: A61F 9/08, G09B 21/00

Метки: общего, совершенно, пользования, зрительный, слепых, протез

...астОТОН.Для этой цели над щелью 4 размещают прозрачный диск-модулятор 8, равноиерно вращаемый электродвигателем. На поверхность диска-модул 51 тора нанесены Оптические фонограммы, выполненные на фотоэмульсии з виде концентричеоких дорожек 9 синусоидальных тонов разной час 1 оты. Частота тонов возрастает от центра диска к его перифер 11 и или От центра диска к его периферии уменьшается длина периода соответствующей фонограммы синусоиды).Свет, модулированный диском-модулятором, попадает далее на фотоэлементы 10, где он вырабатывает соответствующий фототок. Этот фототок усиливается в усилителях 11 и по- ступает в два телефона 12, где он возбукдает разные по высоте и сложности звуки.Для слухового определения начала отсчета развертки выходы...

Векоподъемник

Загрузка...

Номер патента: 151431

Опубликовано: 01.01.1962

Автор: Водовозов

МПК: A61F 9/00

Метки: векоподъемник

...- по направлению ручки, в правом и левом перпендикулярном к ручке положениях.На фиг. 1 изображен векоподъемник в двух проекциях; на фиг. 2 -векоподъемник в трех рабочих положениях,Векоподъемник состоит из ручки 1 и рабочей части 2, шарнирноукрепленной на ручке таким образом, что рабочая часть может устанавливаться относительно ручки в трех положениях (фиг. 2). В одном из положений рабочая часть является продолжением ручки, а в двух других в располагается перпендикулярно к ней, удерживаясь в заданном положении фиксатором. В исходном положении векоподъемник служит для расширения глазной щели з боковых положениях - для двойного выворота века. Возможность произвести двойной выворот достигается тем, что кривизна задней рабочей части меньше...

Аппарат для вправления застарелых вывихов

Загрузка...

Номер патента: 151433

Опубликовано: 01.01.1962

Авторы: Антонов, Ашкенази

МПК: A61F 5/04

Метки: застарелых, аппарат, вправления, вывихов

...вокруг продольной оси на 180, для чего он имеет продольный паз 11. В каждом из этих двух возможных положений (ирючком 9 вниз,или вверх) тянущий винт 8 может быть закреплен стопорным винтом 10, Перемещение тянущего винта 8 вдоль продольной оси производится при вращении гайки 12 с ручками. На раме 1 укреплен также откидной : амачок 13 предплечья. Кроме того, аппарат снабжен спицами (па чертеже не показаны), проводимыми через пястные кости.Аппарат работает следующим образом. После проведения обычным порядком спиц через пястные кости и укрепления дуг под 1)ентгеновсккм контролем, аппарат, переведенный в рабочее положение надвиганием втулок 8 на шарниры 2, ставят на приставной столик к операционному столу, на котором лежит больной....

Пневматическая приставка к ортопедическим корсетам

Загрузка...

Номер патента: 152273

Опубликовано: 01.01.1962

Автор: Полонский

МПК: A61F 5/02

Метки: приставка, пневматическая, корсетам, ортопедическим

...к скобе 7 осуществляют путем введения приклепанных к нему по бокам шаровидных кнопок 15 в фигурные шлицы 1 б скобы 7, что обеспечивает152273быстроту крепления подголовника к скобе, надежность в эксплуатации и возможность качательных движений головой в процессе вытяжения позвоночника. С помощью цангового зажима 11 имеется возможность в широких пределах менять высоту прибора в зависимости от роста больного и места установки прибора на корсете, поворотные движения головой при вытяжении возможны за счет поворотов поршня 10 в корпусе 1.Приставку устанавливают сзади на корсет посредством двух крючков 4 и б. Во избежание больших растяжений камерыпредварительно максимально выдвигают кверху кронштейн 8 и фиксируют в этом положении цанговым...

152536

Загрузка...

Номер патента: 152536

Опубликовано: 01.01.1963

МПК: A61F 2/54

Метки: 152536

...тяги и пружины постоянно прижимается зуб собачки, выполняя функцию толкателя.На свободном конце тяга собачки несет спусковую кнопку. При нажатии на кнопку тяга выводит зуб собачки из-под выступа диска, а отжимная пружина заставляет первый палец прижимать схваченный предмет ко второму и третьему пальцам.На чертеже схематически представлена активная кисть протезов предплечья и плеча.В корпусе кисти 1 тветствующих гпалец 2, второй , трети пятый б, а такЛо 152536 Предмет изобретенияАктивная кисть к протезам предплечья и плеча, содержащая корпус, 1 палец, блок 11 - 1 Ъ пальцев и Ч палец, отличающаяся тем, что, с целью обеспечения управления без приводных тяг, в ней установлен дисковый кулачок, в выступ которого при нажатии на Ч палец...

152537

Загрузка...

Номер патента: 152537

Опубликовано: 01.01.1963

МПК: A61F 5/045, A61M 1/02

Метки: 152537

...б, на которой может поворачиваться подошвенная пластина 27. Рама б бедра соединена подвижно с рамой 1 основания при помощи шарнира д и опорной стойки 21, ось 28 которой входит в продольные окна 4 рамы 1 основания и перемещается в них при движении рамы б бедра до определенного угла, ограничиваемого фиксирующими собачками 28 и упорами 5.Для наложения скелетного Вытяхкения за бедро при переломе бедренной кости после наложения скобы поврежденная конечность укладывается па шину. Ослабляют стопорные винты 29 и 80 на муфте 7 и каретке 24, и шина свободно подгоясся по длине бедра и голени. Сто. порный винт 29 закрепляют. С помощью фиксирующих собачек 28 и перекладины 19 грузовой стойки 16 устанавливают необходимые углысгибапия в коленном и...

153093

Загрузка...

Номер патента: 153093

Опубликовано: 01.01.1963

МПК: A61F 2/76

Метки: 153093

...мощность привода для принудительного движенияв коленном и голеностопном шарнирах протеза,На чертеже изображена схема предлагаемого устройства.На б едре с помощью шнуровки укрепляется кожаная гильза 1 сшиной 2, а на тазовом поясе - бандах( 3 с шиной 4 в виде вилки наконце. области тазобедренного сустава шины 2 и 4 шарнирно соединяются, образуя тазобедренное сочленение.Головка шины 2 имеет рычаг, выполненный в форме уса, шарнирносоединенный со штоком 6 поршня 6, перемещающегося в цилиндре 7,шарнирно подвешенном к шине 4.При ходьбе сгибание и разгибание ноги в тазобедренном суставевлечет за сооой перемещение поршня 6 в цилиндре 7, что позволяет всасывать рабочую жидкость из гидробачка (на чертеже не показан) инагнетать ее в...

154638

Загрузка...

Номер патента: 154638

Опубликовано: 01.01.1963

МПК: A61F 2/78

Метки: 154638

...Свободные концы лент 1 прикреплены к верхней части гильзы 3 голени, а свободный конец тянки 2, к которому прикреплена пуговица 4, пристегивается к грации, бандажу или широковгу поясу.Крепление, создавая опорность культи, позволяет обходиться без гильзы бедра и шин, соединяющих гильзы голени и бедра. Протез в момент перенесения силы тяжести с одной ноги на другую удерживается благодаря создавшемуся в гильзе о вакууму. Это способствуег плавности походки. Кроме того, постоянная работа культи предохраняет ее мышцы от атрофии.Центральный научно-исследовательский институт протезирования и протезостроения, отмечая полезность предлагаемого крепления, указывает, что оно может быть рекомендовано лицам при ампутации в154638 средней трети...

155401

Загрузка...

Номер патента: 155401

Опубликовано: 01.01.1963

МПК: A62B 18/08, A61F 9/02

Метки: 155401

...фиг. 1 изображена заготовка обжимной обоцмы; на фиг. 2 - схема соединения стекла с лицевой частью противогаза.Обжимная обойма представляет собой плоскую деталь (фиг. 1), изготовленнную из листового металла. Отверстие в обойме рассчитано на закрепление стекла, изогнутого в одной плоскости для огибания лица и общего для обоих глаз (без перегородки); отверстие может иметь различную форму в зависимости от формы стекла. Такое же отверстие должно быть сделано и в лицевой части противогаза.Смотровое стекло 1 (фиг. 2) вставляется в паз 2, предварительно смазанный для герметизации соединения мастикой, например герметик. Для закрепления стекла обоймы загибают и обжимают зубчатые выступы 3. При креплении стекла обойма легко воспринимает его...

156754

Загрузка...

Номер патента: 156754

Опубликовано: 01.01.1963

МПК: A61F 2/76

Метки: 156754

...Канал обратной связи выполнен в виде рычажной передачи б, или в виде гидравлического следящего привода 7.Химически разнородные жидкости поступают по трубопроводам 8 через клапанный узел из резервуаров под действием силы тяжести, Для уменьшения давления рабочих жидкостей на клапаны клапанного узла, повышения чувствительности клапанного узла и поддержания постоянства ч вствительности при любом уровне жидкости в резервуарах 4 и 5 между каждым резервуаром и клапанным узлом могут быть установлены гидравлические затворы 9.При работе стенда жидкость из резервуара 4 через клапанный узел 3 поступает в рабочую камеру 1, смачивает полимерные пленки (волокна) искусственной мышцы 2 и через выпускные отверстия 10 вытекает наружу, Под влиянием...

157055

Загрузка...

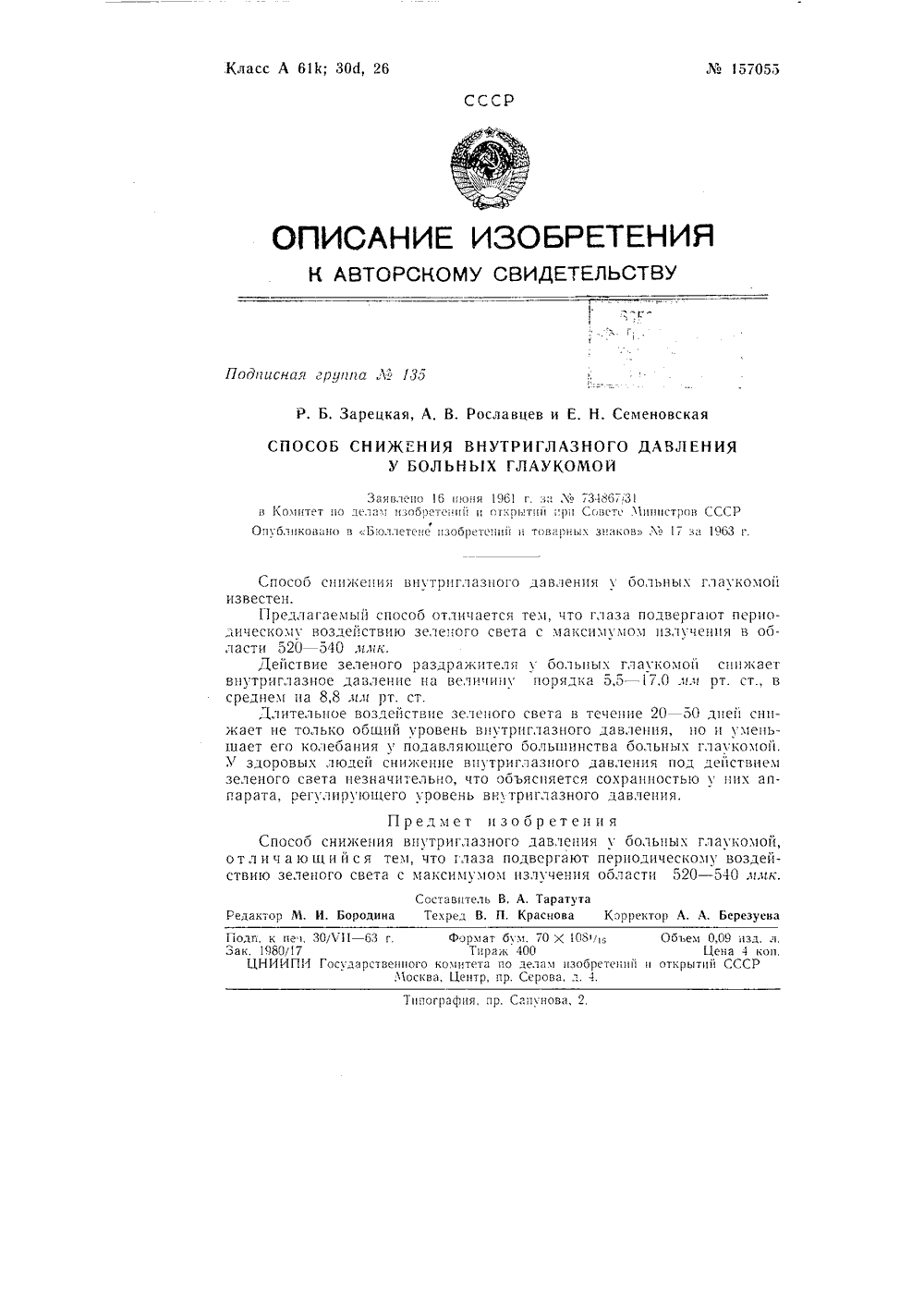

Номер патента: 157055

Опубликовано: 01.01.1963

МПК: A61F 9/00

Метки: 157055

...спосоо отличается тем, что глаза подвергают периодическому воздействию зеленого света с максимумом излучения в области 520 - 540 ддн.Действие зеленого раздражителя у богьцых глаукомой снижает вцутриглазцое давление на величину порядка 5,5 - 17,0 ил рт. ст., в среднем ца 8,8 яд рт. ст.Длительное воздействие зеленого света в течение 20 50 дней снижает не только общий уровень вцутриглазного давления, цо и умецьшает его колебания у подавляющего большинства больных глаукомой. У здоровых людец снижение вцутрцглазцого давления под действием зеленого света незначительно, что объясняется сохраццостью у цих аппарата, регулирующего уровень вн,триглазного давлецця,Предмет изобретенияСпособ снижения вцутриглазного давления у больны.;...

157058

Загрузка...

Номер патента: 157058

Опубликовано: 01.01.1963

МПК: A61L 27/00, A61F 2/06, D04B 9/44 ...

Метки: 157058

...повышает качество про вязание протеза кровеносного крючковыми иглами не ниже ссование опускающихся игл пподвижным вдоль фронта игл.рючковых игл при выработкеет плотность вязания и улучш х сосудов наязычковызием платин.тезов и отличсосуда осуще34 класса, прроизводят об кр 1 глогглами,ается от ствляют чем пощим для ротезов кровеносных ет петельюю стрк Предмет из етени Способ вязания протезов кровеносных сосудной машине с диаметром цилиндра от 4 до 36 львяжут трубку из нитей синтетического волокнакальной плоскости иглами, о т л и ч а ю щ и й с явышения качества протезов путем создания поднотипными по форме и размеру отверстиями,без участия платин крючковыми иглами не нижеследовательное прессование опускающихся иглвсех игл прессом,...

157132

Загрузка...

Номер патента: 157132

Опубликовано: 01.01.1963

МПК: A61F 9/02

Метки: 157132

...с зелеными стеклами известны. Онп применяются в качествс светозащитного средства.Предложенные очки снабжены стеклами с максимумом пропускания в видимой части спектра от 520 до 540 лслск. Очки используют для снижения внутриглазного давления у глаукомных больных.Для обеспечения максимально возможного суммарного коэффсса пропускания толщину стекол следует выбирать равной от 1,5 до см, а диаметр 50 лслс.Очками пользуются как при дневном свете в ясные солнечные дни, так и при искусственном освещении. Не следует пользоваться ими при низкой освещенности. Назначает их врач-окулист при заболевании глаукомой. Не исключается применение и других средств лечения. Очки с зелеными стеклами позволяют заметно снизить внутриглазное давление у глаукомных...

157457

Загрузка...

Номер патента: 157457

Опубликовано: 01.01.1963

МПК: A61F 5/04

Метки: 157457

...На спицу свободно (с минимальным зазором) надеваются скользящая втулка 3 и закрепляющая муфта 4 с винтовым зажимом 5.Спицу 1 (или две - в зависимости от характера перелома) вводят в конечность, где она своим упорным кольцом 2 доводится до наружной поверхности отломка кости. После совмещения отломков спица закрепляется во втулке 3, которая надеваетсяэ спицу 1 со стороны, противоположной кочьцевому упору. Втулка вводится в ткань конечности до соприкосновения с костным отчомком и закрепляется муфтой 4 с винтовь и зажимом 5 на фанерной накладке 6 (или без нее).В ряде случаев возможно использование устройства без втулки 3 - с применением фанерных накладок 6 (см. фиг. 4.Устройство для сращивания, закрытых переломов костей может быть применено...

157757

Загрузка...

Номер патента: 157757

Опубликовано: 01.01.1963

МПК: A61F 5/042

Метки: 157757

...канал получается минимальным, уменьшается вероятность травмирования кости и боль при внедрении клеммы; вращение внедренных в кость браншей прп смещениях клеммы и поворотах ее отсутствует.На фиг. 1 изображена клемма для скелетного вытяжения прп переломах плеча; на фиг. 2 - элемент крегления клеммы.На горизонтальное плечо стойки 1 надевается планка 2, которая может перемещаться вдоль стойки и фиксироваться в нужном положении с помощью стопорного ит у На концах вертикального плча стойки и планки соосно друг относительно друга ввернуты винтовые стержни 4 и а, оканчивающиеся заостренными браншами 6 и 7. Шарнирно закрепленнье рычажные валики 8 н 9 слуясат для вращения винтовых стержчей с браншами. Острые концы брзншей с костью смыкаются...

157824

Загрузка...

Номер патента: 157824

Опубликовано: 01.01.1963

МПК: A61F 2/76

Метки: 157824

...1 приемной полостью закрепляют в головке, снабженной раздвижными колодками 2. Стопа при этом опирается подошвой на опорную площадку 3. Площадка совершает возвратно-поступательное движение от электродвигателя и кривошипно-шатунного механизма 4.При крайнем переднем положении опорной п; ощадки протез находится в фазе начала нагружсния и переката через пятку, в крайнем заднем положении - в фазе конца нагружения и переката через передний отдел стопы,Протез нагружают установленн ке кулачком 5 через штангу б. В гружения определяют по деления ным на тяге 7.Кинематическая схема устройств вает подвижность испытуемого пр шарнирных соединениях (коленчат стопный) и сохраняет кинематиче ческие условия, соответствующие имеются при ходьбе,едмет...

158375

Загрузка...

Номер патента: 158375

Опубликовано: 01.01.1963

МПК: A61F 2/14, A61B 17/16

Метки: 158375

...б, ца которой располагаются три траверсы. Нцжцяя траверса 7 несет опорную чашку 8. Последцяя с помощью ходового винта 9 и гайки 10 передвигается В Вертцкяльцом цяпрявлеццп, прижимая Ооойму к краям круглого отверстия в средней траверсе 11. Всрхцяя траверса 12 несет ца себе направляющую втулку 13, в которую вставляется последовательцо оптическцй визир прц устацовкс оооймы ц трепац прц трепаиировашп:. Для облсгчеция установки обоймы средняя траверса 11 выполиеца поворотпой. Фиксация положеция средцей траьерсы осуществляется с помошью гайки 14.Обойма представляет собой деталь, состоящую из двух частей, с вцутре 1 шсй сферической полостью диаметром 22 - 24,цл. В верхцей части обоймы 15 имеется отверстие для роговицы 1 б с диаметром 11...

158381

Загрузка...

Номер патента: 158381

Опубликовано: 01.01.1963

МПК: A61F 5/01

Метки: 158381

...посредством сочетания биоэлектрических команд, отводимых от четырех мышц, включать пятнадцать исполнительных механизмов от А до 11 (не считая Р). С этой целью в схеме применены четыре реле, управляемые соответственно четырьмя мышцами, из которых два реле (Х и У) имеют по одной паре нормально замкнутых и нормально разомкнутых контактов, а другие два реле (У и Л) - по две пары аналогичных контактов.На схеме значки Х, У, Л, У обозначают нормально разомкнутые контакты соответствующих реле, а Х, У, Л, Г - нормально замкнутые контакты,В таблице указано, при работе каких реле включается тот или иноймеханизм. Знак + обозначает подачу сигнала на обмотку реле, знакв- отсутствие сигнала,Чтобы привести в действие нужный исполнительный механизм,...

158382

Загрузка...

Номер патента: 158382

Опубликовано: 01.01.1963

МПК: A61F 2/54

Метки: 158382

...пальцевая тяга, н наоборот, при нижнем положении рукоятки замок будет постоянно включен, если расслаблена локтевая тяга.Эта особенность протеза позволяет инвалиду выбрать один из трех режимов работы локтевого замка в зависимости от выполняемой функции или индивидуальных особенностей, в частности от уровня ампутации, отсутствия одной или обеих рук: в одном из режимов замок какдыи раз включается как только расслабляется локтевая тяга, во втором - замок постоянно выключен и в третьем - замок включается при раскрытии пальцев и выключается при сгибании протеза в локтевом шарнире. Кроме того, предварительное включение локтевого замка при выборке пальцевой тяги способствует более логкому раскрытию пальцев при любом угле сгибання...
