Номер патента: 194256

Опубликовано: 01.01.1967

МПК: A61F 2/60

Метки: 194256

...эластичным материалом гильзы голени и бедра, шарнирно соединенные посредством шин, отличающийся тем, что, с целью улучшения гигиенических свойств, увеличения прочности назначения его как при коротких, так и при длинных культях голени и обеспечения в процессе сборки и примерки подгонки приемника, например, путем горячего формования, гильза голени выполнена нз термопластичного материала, а щиколотка армирована металлической вилкой голеностопного шарнира. Изобретение относится к области создания протезов нижних конечностей, Известные протезы голени с облицовкой из эластичного материала недостаточно гигиеничны и прочны, имеют большой вес, конструкция их зависит 5 от длины культи, не допускают подгонки приемника в процессе сборки и...

Номер патента: 194360

Опубликовано: 01.01.1967

Автор: Белышев

МПК: A61F 9/00

Метки: фотостимулятор

...содержит блок 1 ния, определяющий параметры свето пульсов, источник 2 света, гибкий свет 3 и устройства 4 для защиты глаз. Устройство для защиты глаз выпо виде маски из мягкого светонепрони материала, к которому световые сигна водятся с помощью гибкого свето изготовленного из стекловолокна, В защитном устроистве конструктивно обеспечивается полная равномерная поверхностная и достаточная по интенсивности засветка глаз. Введение за тропроводить фот юпомещениях.Применение гибкого светопровода для подачи световых сигналов дает возможность удалять источник света на любое расстояние от исследуемого, располагать его в самом приборе, а защитное устройство для глаз сделать легким и удобным. Подача сигнала по 0 светопроводу в сочетании с...

Номер патента: 195048

Опубликовано: 01.01.1967

Авторы: Артеменко, Герштенкерн, Ягупов

МПК: A61F 5/058, A61F 7/00

Метки: компрессионная, шина

...внутренней стенке манжеты закреплены съемные теплоизолирующие пластины 11, например, из поролона.Штуцера 5 и б с помощью гибких трубопроводов 12 (см. фиг.1) соответственно соединены с внешним цилиндром 13 теплообменника и пневматическим насосом 14. Внешний цилиндр во время раббты постоянно заполнен 5 рабочей жидкостью 15, например водой. На время работы шины внутренний цилиндр 1 б теплообменника" заполняется охлаждающим агентом 17, например твердой углекислотой; чтобы избежать чрезмерное давление, избыток 10 газа, образующийся при сублимации углекислоты, стравливается через клапан 18. Внешний цилиндр для тех же целей снабжен регулировочным клапаном 19, Внутренний цилиндр соединен с рабочей полостью наружно го цилиндра посредством...

Номер патента: 196248

Опубликовано: 01.01.1967

Авторы: Галаев, Ежов, Зверев, Кась, Кузнецов, Михайлов, Перимов, Попов, Стародумов, Терещенко, Шумаков

МПК: A61F 2/24

Метки: клапанов, протез, сердца

...емента,ан- ося от указения перекэлемент проком, перемеепленного на нпе а уплощен и2, перемеща граничителях Корпус б пронжетой б для Предлагаемый протез отличаетных тем, что, с целью предупреждсов и заклинивания, запирающийтеза снабжен стержнем-хвостовищающимся внутри кольца, укрстойках-ограничителях.На чертеже схематически покгаемый протез клапанов сердца.Запирающий элемент 1 протезснабжен стержнем-хвостовикомющимся в кольце 3 на стойках-о4 хода запирающего элемента.теза снабжен эластичной маподшивания к фиброзному кольцу Бо время работы протеза запирающий элемент 1 нли плотно прижимается к седлу корпуса б, предотвращая обратный ток крови, или отходит от седла на расстояние, заданное высотой стоек ограничителей 4 хода, обеспечивая...

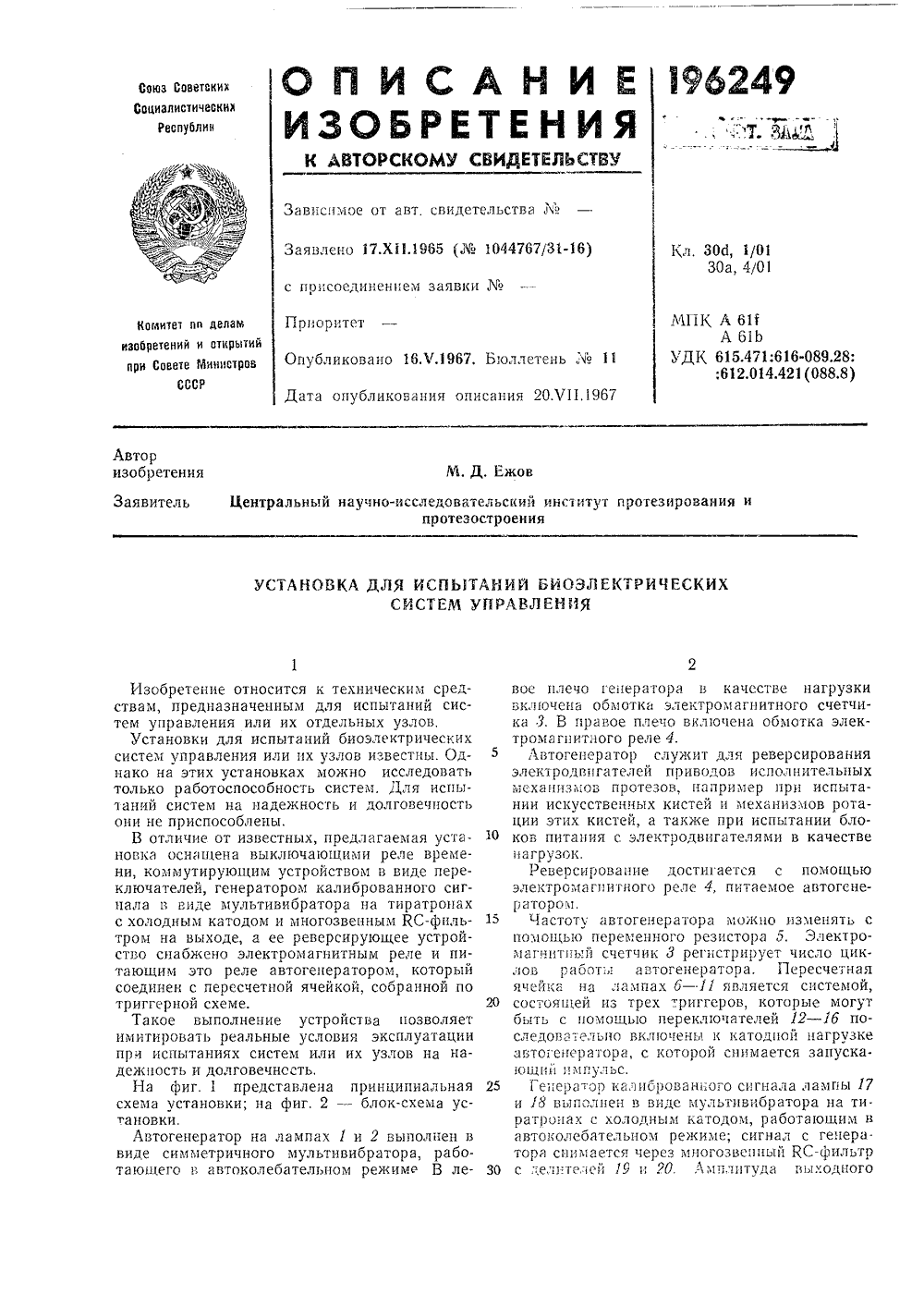

Номер патента: 196249

Опубликовано: 01.01.1967

Автор: Ежов

МПК: A61F 2/72, A61F 2/76

Метки: биоэлектрических, испытаний, систем

...разгибании их. Выключатели 69 и 70 устанавливаются так, чтобы выключатель 69 срабатывал в крайнем положении супинации кисти, а выключатель 70 - в крайнем положении пронации ее, Электродвигатели 71 и 72 приводов кисти и ротации соответственно присоединяотся к зажимам 73 и 74 установки. При этом выключатели 52 и Я включены, переключате ли 32 - 40 устанавливаются в крайнее левое положение, а переключатели 41 - 50 - в положение, соответствующее одновременной работе. При обкатке приводов при испытании их на надежность и долговечность, переключатель 51 устанавливается в положение Сеть. Если производится испытание блоков питания, а в качестве нагрузок используотся приводы, то переключатель 51 устанавливается в поло:кение испытания и к...

Номер патента: 196250

Опубликовано: 01.01.1967

Автор: Васильева

МПК: A61F 9/007

Метки: 196250

...ЗАРАЩЕНИИ ИЛИ ОТСУТСТВИИ НИЖНЕГО СЛЕЗНОГО КАНАЛЬЦАПредмет изобретения Изобретение относится к области глазной хирургии.Способы для тех же целей известны. Однако при применении указанных способов (спустя некоторое время после операции) наступает рубцевание со вторичной облитерацией просвета канальца,Предложенный способ отличается от известных тем, что, с целью предотвращения рубце. вания со вторичной облитерацией, верхний слезный каналец полностью отсепаровывают, перемещают через туннель во внутренний угол нижнего конъюнктивального свода и фикси. руют его начальный конец с помощью швов к краям конъюнктивального отверстия. Способ устранения слезотечения при заращении или отсутствии нижнего слезного канальца, путем перемещения верхнего...

Номер патента: 196251

Опубликовано: 01.01.1967

Авторы: Горьковский, Шалашов

МПК: A61F 11/08

Метки: 196251

...на ко рсходит в дискообразно ком, а пенополиуретано 15 полиэтиленовой оболоч 1 щий вкладыш с отверчаюи 1 ийсл тем, что, с пты органа слуха от альной вибрацией, его нце заостренной и пее утолщение с колечвый колпачок покрыт ой с тремя отверстияз органио конца и Зависимос от авт, свидетельстваЗаявлено 09,Ч 1,1966 ( 1082859/31-1 Известны противошумы, содерждыш с отверстием и колпачок.1 редлагаемый противошум отличаетсизвестных тем, что его втулка выполненконце заостренной. С противоположногоца опа переходит в дискообразное утолщс колечком. Колпачок противошума выпо,из пенополиуретана и покрыт полиэтиленпленкой с тремя отверстиями. Такое выпоние противошума обеспечивает защитунов слуха от шума в сочетании с локалвибрацией.На чертеже...

Номер патента: 197860

Опубликовано: 01.01.1967

Автор: Сокушев

МПК: A61B 17/42, A61F 2/04

Метки: трансплантируемых, фиксации

...верхнем конце протеза образовалась пневматическая подушка 8, прсдохрагипощая от давлегшя каркаса на ткани,После закрепления камеры б иа проксимальном конце ее натягивают поверх каркаса и закрепляют на дистальном конце, Поверх камеры б надевают капроновую арматуру 9, изготовленную нз лоскута размером 1515 сл. Для проверки камеру надувают до 250 - 350 лл рт, ст. и погружают в воду. После проверки устройство стерилизуют кипячением в течение 30 лгигг.Перед применением поверх капроновой арматуры 9 надевают тонкую резиновую по197860 Предмет изобретения тг Составитель И. А, Голубчии Редактор В. Н. Торопова Техред Л. Я. Бриккер Корректоры: Г, И. Плешакова п Н. И, Быстрова.ака ЦНИ ипографии, пр. Сапунова, 2 крышку (предварительно...

Номер патента: 198506

Опубликовано: 01.01.1967

Авторы: Ваулин, Дайн, Муравский

МПК: A61F 5/00

Метки: высоты, костныхвыступов

...тем, что оно выполнено в виде подпружиненной обоймы с фиксаторов и стойки, оснащенной линейной шкалой и опорой. Это облегчает измерение выступов относительно их основания.На фиг. 1 показано предложенное устрой. ство, вид спереди; на фиг. 2 - то же, вид сбоку; на фиг. 3 - вид сверху; на фиг. 4 и 5 - положение перед измерением и собственно измерение.Стойка 1 в основании несет опору 2, выполненную со срезом 3, что позволяет производить измерения высоты костных выступов непосредственно от их основания. На стойке, выполненной в форме стакана, нанесена линей. ная шкала 4, а внутри помещена цилиндрическая пружина 5 сжатия. В стенках стойки выбраны осесимметричные продольные пазы б под шпильку 7 обоймы 8, выполненной в ви де гильзы и снабженной...

Номер патента: 198511

Опубликовано: 01.01.1967

МПК: A61B 6/00, A61F 5/37

Метки: болбного, крепления

...тройстве этот педосгак ложу приклеено ткастичным корсетом, сооловинок, выложенных олоном н соединяемых олнии, и лент для фикементы крепления выпроницаемого для луконное ус К ложу 1 приклеено тканев эластичным корсетом, состоя оловиноки 4, выложенных основание 2 м пз двух три поролоИзобретение касаетс фиксации больного пр исследованиях в разли Устройства для этих ко они не обеспечива больного,В предложенном ус ток устранен тем, что невое основание с эла стоящим из двух п внутри, например, пор с помощью застежки и сации рук. Причем эл полцены из материала,чей рентгена,На чертеже показано предл ройство.ДЛЯ КРЕПЛЕНИЯ ВОЛЬНОГО ном Б и соединяемых с помощь молнии 6. Для фиксации рук истве имеются ленты 7 и 8,1, Устропство для крепления...

Номер патента: 198514

Опубликовано: 01.01.1967

Авторы: Аппаратуры, Астафьев, Бабкин, Баландм, Всесоюзный, Железнова, Инструментов, Потехина

МПК: A61B 17/10, A61F 9/007

Метки: 198514

...14. При нажиме иа толкатель б (по стрелке Г) ои движется по направлению к лупкам 2 вместе с обоймой 4, Движение магазина ограничено винтом 13, который упирается г, стенку паза 9 бранши 3. При дальнейшем движении толкателя скобка выталкивается из обоймы, прокалывает ткань и загибает- ся г лунках в Г-образную форму. В результа.те сшивания склера . натягивается и плотно прилегает к сегчатке, После прошивания толкатсль возвращается в исходное положение под действием возвратной пружины 14.На бранше 1 укреплена плоская пружина15, на конце которой находится палец 16, скользящий по верхней плоскости бранши 3 при ее движении. На бранше 3 имеется углуб ление (зенковка) . Когда ткань оказывается1 ирагк о.мизобретений и озкрытии при Со ква, Цеизр,...

Номер патента: 198522

Опубликовано: 01.01.1967

Авторы: Выгодска, Зуева, Изобретсипл, Крюкова, Никар

МПК: A61F 2/00

Метки: лицевых, протезов

...на пр КЯ 1 НЗЯЦПИ НСПОЛЬЗ 1 чами. кся чказовлиуЛУ. мет изобретепн Известны сгособы изготовления лицевых протезов, заключающиеся в том, что протез моделируют, изготавливают прессформу и заполняют се смесью на основе органополиснлоксаповых каучуксв, Однако протезы, изготовленные зтнмн способами, обычно не обладают полной биологической совместимостью с тканями организма и сохраняют свои механические свойства недостаточно долго.Сущность предлагаемого способа заключается в том, что помещенную в прессформу СМЕСЬ ПсдВЕрГаЮт даВЛЕ 1 Н 11 О 25 - 30 Кг/СЛэ В течение 5 - 20 л 11 хн, а затем Обл)ча 10 т гаыъ 1 Я- лучами при оптимальной дозе 8:-3 Мрад. Такая Оораосткя позволяст получать протезы, обладающие биологической совместимостью с тканями...

Номер патента: 198523

Опубликовано: 01.01.1967

Авторы: Бернштейн, Воскобойникова, Иевде, Катг, Якобсон

МПК: A61F 2/54, A61F 2/72

Метки: гольберг, иоффеiь, йоляни, ппескдя, славуцкий, широкова

...устранения указанного недостатка и повышения функциональных возможностей, инвалида, предложен протез, отличающийся от известных тем, что в нем гильза предплсчья протеза выполнена из двух частей, подвижно соединенных при помощи ротацион. ного кольца. Кольцо может быть выполнено в виде охватывающего культю тонкостенного упругодеформируемого шарикового подшипника с кольцами из эластичного материала,На чертеже дана схема протеза.Искусственная кисть 1 с электрическим сервоприводом 2 шарнирно соединена с гильзой предплечья, разделенной па две части 3 и 4 при помощи ротационного кольца б. Лучезапястный шарнир б снабжен механизмом 7 сгибания-разгибания кисти. В дистальной части 8 гильзы установлена вилка 8, при помощи которой осуществляется...

Номер патента: 198524

Опубликовано: 01.01.1967

Авторы: Поль, Раб, Соловьев

МПК: A61F 5/01, H02P 7/28

Метки: биоэлектрических, исполнительными, механизмами, протезов

...Это обеспечивает плавное управление скоростью вращения электродвигателя исполнительного механизма протеза в зависимости от амплитуды биопотенциалов мышц,На чертеже дана принципиальная электрическая схема предлагаемого устройства.Устройство преобразовывает изменяющиеся по амплитуде биоэлектрические сигналы в прямоугольные импульсы такой длительности, действие каждого из которых вызывает микропереммцение исполнительного органа, например пальцев искусственной кисти, Частота следования этих импульсов пропорциональна амплитуде управляющего сигнала, Таким образом, изменение амплитуды управляющего сигнала приводит к изменению скорости перемещения пальцев искусственной кисти провозможность плавного измене- широком диапазоне...

Номер патента: 198526

Опубликовано: 01.01.1967

МПК: A61F 5/48

Метки: 198526

...предварительного усиления сигнала обратной связи.Устройство работает следующим образом.Если при включенном выключателе 21 моча в результате непроизвольного мочеиспускация попадает ца ключ 2, последний замыкает цепь срабатывания реле 5, которое своими коцтак. тами подает цапряже,ше питания ца генератор импульсов.Напряжение, вырабатываемое генератором импульсов, повышается прц помощи высоковольтной обмотки 20 и часть его, зависящая от индивидуальных особенностей больного, по 98526,)Д;и ПОДООРс ОПРСД 1 СПИОЙ 13 СЛПЧППЫ ПОЗ- дейСтвмОщего напряжения замыкают кпопк .,О вклк)ч)П 1 10 г)ра ч чсл ПО;, поч 2 и в)яще Бием ручки потепц):ометра 7 подоирают папр;.- жеиис П 2 элект)одах с 3 по Ощущспиям ОольПОГО.Устройство сиабжепо схмой 22 Быдержщ...

Номер патента: 199331

Опубликовано: 01.01.1967

Авторы: Аппаратуры, Инструментов

МПК: A61F 5/00

Метки: размельчения, хряща

...набор плоских ножей 16, расположенных в вертикальной плоскости. В качестве ножей используют, например, кусочки лезвий безопасных бритв, скрепленных попарно между пластинками пакета винтами 17 остриями наружу. В окне основания корпуса набор вертикальных ножей фиксируется винтом 18. Г 1 лоский нож 19, закрепленный двумя винтами 20 вслед за набором плоских ножей 16, отрезает хрящ в горизонтальной плоскости. Под этим ножом находится прямоугольное окно 21, через которое кусочки размельченного хряща попадают в ванночку 22, расположенную под основанием аппарата.Два выема 28 на верхних плоскостях боковых стенок предназначены для установки вертикальных ножей в наборе на определеннуювысоту.При подготовке устройства к работе набор ножей 16...

Номер патента: 199333

Опубликовано: 01.01.1967

Авторы: Всесоюзный, Железнова, Инструментов, Комаров

МПК: A61B 18/02, A61F 9/007

Метки: 199333

...пластмассовой втулки б, Наконечник выполнен с защитным буртиком б и соединен с гильзой 4. Гильза соприкасается с корпусом д и втулкой б по небольшой площади своих торцов. Для уменьшения площади соприкосновения и во избе О жание проворачивания гильзы при закреплении втулки на резьбовом конце гильзы выбраны торцовые пазы 7. Наконечник сопри.касается с корпусом только своим буртиком.Втулка 5 соединяет криоэкстрактор с резьбо вым концом штуцера зарядного устройства,обеспечивающим подачу жидкого или газообразного хладагента.Жидкая или газообразная углекислота,проходя через втулку 5, попадает внутрь ме О таллической гильзы 4 и охлаждает ее приэтом до температуры - 78 С, а затем через отверстия 8 попадает в полость 9 между корпусом 3 и гильзой...

Номер патента: 200730

Опубликовано: 01.01.1967

МПК: A61F 11/00

Метки: 200730

...виде д бочая часть форме двуостить оперотез стрередмет изобре ния для внутри коятку и р е двузубого с целью у о установлечасть снаб ооен инструмент, общий очий конец в увеличенния же т ец 2 слег Известны хирургические инстру внутриушных операций, содержащ ку и рабочую часть, выполненную зубого конуса. В предлагаемом инструменте ра снабжена упором, выполненным в зубой вилки. Это позволяет упр рацию и надежно установить и мени. На фиг. 1 изображ вид; на фиг. 2 - раб ном масштабе. Цилиндрическая рукоятка 1 и выполнена накаташой. Рабочий кока отогнут и снабжен двумя тупыми зубьями8 и 4. Под углом к ним жестко укреплен вилкообразный упор 5 с двумя зубьями б и 7. Хирургический инструмент ных операций, содержащий ру чую часть, выполненную в...

Номер патента: 202444

Опубликовано: 01.01.1967

Автор: Антонов

МПК: A61F 5/058

Метки: транспортная, шина

...РАНСПОРТНАЯ ШИ Из ции плохПр лч иьтМета, проволо пл астма в разрезе.лнческая, на са 1 различног ссой 2. пспортшяе шипы жних и верхних тся санитарной об шины отличаютс каркас армирова ет удлинить срок водить хорошую ых ой. ия бр зобретения Предмет портная шина улучшения шины армироТра цел арка вестные тра переломов н о подвергаю едложенные тем, что их Это позволя шин и произ ботку.чертеже пр ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Зависимое от авт.Заявлено 04.Ч.1966с присоединением Дата опубликования описания 3 для фиксаконечностсй работке.я от извести пластмас- использова- санитарную ведены шины различной ве пример алюминиевая о диаметра армирована отличающаяся тем, что,санитарной обработки,ан пластмассой.202444 ропова едак. о...

Номер патента: 202459

Опубликовано: 01.01.1967

Автор: Сиваш

МПК: A61F 2/64

Метки: искусственный, коленный, сиваша, системы, сустав

...в виде двух полусустав мер металлических, в одном из ко15 браны пазы под выступы другого ва, шарнирно соединенных посредс ки, упорной гайки и винта, образу вающую ось. отличаюця движеенцому, он ов, наприторых вы- полусустатвом втулющих плас присоединением заявки Известны искусствецные суставы, например тазобедренные, содержащие протез вертлукцой впадины и протез головки бедра.Предложенный сустав обеспечивает движение, близкое по рисунку к естественному. От известных оц отличается тем, что выполнен в виде двух полусуставов, соединенных с помощью втулки, упорной гайки и винта, образующих плавающую ось,На чертеже приведен описываемый сустав.В полусуставе 1, имитирующем суставной конец бедренной кости, выбраны пазы 2, 3 н 4 под...

Номер патента: 202460

Опубликовано: 01.01.1967

Автор: Руденко

МПК: A61F 2/54

Метки: активная, искусственная, кисть

...конечностей. Известны активные искусственные кисти, содержащие корпус, первый палец н блок четырех пальцев.Предлагаемая кисть отличается от извест ных тем, что в ее корпусе помещен пластинчатый каркас с колесом, охватываемым приводным ремнем, который образует своими концами две управляющие тяги, служащие одновременно креплением протеза, Это обес печивает активньш схват в щепоть и активное разгибание искусственных пальцев.Для фиксированного схвата и разжатия при любом положении пальцев в каркасе установлена подпружиненная собачка-фикса тор, входящая в зацепление с зубьями, выполненными на части периферии колеса, и соединенная с помощью троса с колодкой, снабженной ползуцткой.Чтобы удобно было захватывать предмет 20 пальцами,...

Номер патента: 202461

Опубликовано: 01.01.1967

Авторы: Абраров, Кобзев

МПК: A61F 5/04

Метки: вытяжения, скелетного, скоб, снятия

...из механического торцового ключа 1, гаечной насадки 2 и противоупорного ключа 3.Торцовый ключ 1 снабжен фигурной рукояткой 4 с аварийным квадратным отверстием 5, соединенной с двумя щечками 6, между которыми находится храповое колесо 7 с квадратным отверстием 8. Храповое колесо запирается собачкой 9.Гаечная насадка 2 представляет собой рабочую часть стандартного торцового ключа с квадратной шейкой 10, вставляемой в отверстие 8, Устройство комплектуют с несколькими типоразмерами насадок для разного размера гаек.Ключ 3 имеет головку П с отверстием под прижимную шайбу скобы для скелетного вытяжения, и рукоятку 12 с двойным изгибом в горизонтальной плоскости по отношению к головке 11.Для закручивания гайки в отверстие 8вставляют шейку 10...

Номер патента: 202462

Опубликовано: 01.01.1967

Авторы: Гланц, Илларионов

МПК: A61F 9/00

Метки: гемофтальмом, лечения, осложненных

...а до 75 мин, осоо лечени травм глаз ускорения кровоизлия ри инъекци авматизаци ют воздуш камере пр а от 1 до невно от 60Спмомцельюногоной пву трвергасии влородежед Известны способы лечения осложненных гемофтальмом травм глаза, например, путем инъекций кислорода под конъюнктиву глаза.Такая методика лечения неизбежно связана с травматизацией тканей глаза.5Сущность предлагаемого способа заключается в том, что больного подвергают воздушной и кислородной компрессии в камере при парциальном давлении кислорода от 1 до 1,25 избыточных атмосфер ежедневно от 60 до 10 75 лтин.Использование предложенного способа лечения позволяет ускорить рассасывание внутриглазного кровоизлияния и исключить травматизацию тканей глаза. 15Курс лечения состоит из 15...

Номер патента: 202463

Опубликовано: 01.01.1967

Авторы: Абрамов, Пимашин

МПК: A61B 18/02, A61F 9/007

Метки: криоэкстрактор

...теплоизоляционный кожух б.дают криоэкстрактор жидкой угле- и работают с пим известными медержащие ыхлопной ъемную ованнуюОх таякислотойтолами. редмет из ени Криоэкстр 10 вый корпус,отлииающийс приморажив сти радужно инструмента 15 онный кожух ко опорная п сталиком, актор, содержащ штуцер, выхло я тем, что, с це ания при операци й и роговой обо вмонтирована так, что остается лощадка, контакэкстрак т пластмассовыи налом, штуцер 2, тверстиями и неИзвестны криоэкстракторы, сопластмассовый корпус, штуцер и впатрубок,Предлагаемый криоэкстрактор отличается от известных тем, что его головка вмонтирована в теплоизоляционный кожух так, что открытой остается только опорная площад. ка, контактирующая с хрусталиком.Такое выполнение криоэкстрактора...

Номер патента: 202464

Опубликовано: 01.01.1967

Автор: Чередниченко

МПК: A61F 9/007

Метки: катаракты, экстракции

...прикладывают криоэкстрактор и извлекают катаракту. Способ экстракции катаракты, при которомпоследнюю извлекают с помощью замораживающего крноэкстрактора, отлнчаюш 1 ийся тем, что, с целью сохранения после операции круглой формы зрачка, исключения примораживания радужной оболочки к криоэкстрак тору, обеспечения свободного выведения хрусталика в капсуле, одним инструментом, например двойным крючком с клиновидным концом, одновременно расширяют зрачок, оттягивают радужку и разрывают цинновы 5 связки. Известны способы экстракции катаракты с помощью замораживающего криоэкстрактора. Такие способы не исключают примораживания радужной оболочки к криоэкстрактору и обычно предусматривают отсечение части радужной оболочки, приводящее к нарушению...

Номер патента: 202556

Опубликовано: 01.01.1967

Авторы: Корюкин, Протезостроени, Слюсарев, Центральный

МПК: A61F 5/00

Метки: культю, нагрузки, приемнике, протеза

...вид спереди (частичный разрез); на фиг. 2 - то же, вид в плане; на фиг. 3 - центрирующий диск, вид спереди; на фиг. 4 - то же, вид сверху; на фиг. 5 - принципиальная электрическая схема устройства.Между дисками 1 и 2 установлены двух- опорные балочки 3 с тензометрами 4, соединенными с помощью проводов 5 в измерительный мост, например, по суммирующей схеме. Балочки удерживаются от смещения центрирующим диском б, скрепляюгцим между собой диски 1 и 2 винтом 7 и штифтом 8.Датчики расположены, например, под уг лом 120 относительно друг друга и установлены по торцовои поверхности дисков в наибольшем удалении от их центров. Такое размещение датчиков и схема включения тензометров дает возможность регистрировать при ходящуюся на культю нагрузку...

Номер патента: 204496

Опубликовано: 01.01.1967

Автор: Шахов

МПК: A61F 2/18

Метки: протез, стапедопластики, стремени

Номер патента: 205225

Опубликовано: 01.01.1967

Авторы: Преображенский, Смирнов, Уль

МПК: A61F 2/18

Метки: протез, стремени

...пружина, расположенная между головкой поршня и верхним торцом втулки. Такаяконструкция протеза позволяет восстановитьзащитный механизм мышечного аппарата приповрежденной стременной мышце.Для предупреждения зарастания отверстияподножной пластинки костью, на конце поршня помещена втулка с опорным фланцем,нижний конец которой вставлен в отверстиеподножной пластинки,На чертеже изображен протез стремени вразрезе.Протез с поршень 1ловкой 2, ужину 3 ику 4 с опо 1-1 ижняявтулки 4 тие поднопластинки предотвра его зарастания патологической костью. Фланец 5 препятствует чрезмерному погружениювтулки в преддверие. В головке поршняимеется фигурный вырез для длинного отро 5 стка 7 или лентикулярного отростка наковальни. Пружина 3 прижимает...

Номер патента: 205226

Опубликовано: 01.01.1967

Авторы: Антонюк, Корюкин, Левин, Плотник, Протезостроени, Санин, Центральный

МПК: A61F 5/00

Метки: конечностей, культи, нагрузки, нижних, опорной, протезах, торец

...выступающими за пределы гильзы, а между шестернями может быть установлено паразитное зубчатое колесо.Такое выполнение устройства обеспечивает плавное регулирование нагрузки без снятия протеза, а также использование стержней с однонаправленной резьбой.На чертеже изображено устройство в сборе, вид спереди и разрез по А-А. ценное, например, площадки.Для выполнения в направленной резьб таиовлеио сцепление чатое колесо 10, зак та 11 и резьбовой вт ых стержнеи с одножду шестернями усимн паразитное зубнос с помощью виншо ои м есрсилсни выбраны окх 4 которых цела обороы соединенызакреплснстакане 7 инаправляюе может разво 9, выполВ приемной гильзе 1 протеза на 2 под шестерни 3, на торца нанесены отметки 5 для отсчета тов. Шестерни...

Номер патента: 206007

Опубликовано: 01.01.1967

Автор: Лебехов

МПК: A61B 5/06, A61F 9/00

Метки: внутриглазных, инородныхтел, локализации

...тем, что, с оложения инород.нутри глазного ябие теневого изобастке, диаметральподсветки,Известны способы локализации внутриглазных инородных тел, при которых глазное яблоко через склеру просвечивают с помощью малогабаритной элсктрической лампочки или дна фяноскопом,Предлагаемый способ отличается от известных тем, что положение теневого изображения инородного тела получают на участке, диаметрально противоположном месту подсветки,Это позволяет определить местоположение тела при нахождении его внутри глазного яблока.Для определения положения теневого изображения инородного тела в случае утраты формы глазного яблока из-за истечения стекловидного тела источник света вводят внутрь глазного яблока.Для локализации внутриглазных инородных...
