Устройство для формирования последовательности дискретно частотных сигналов

Номер патента: 1820393

Авторы: Пастухов, Томилин, Зотов, Стасьев, Солнцев

Скачать ZIP архив.

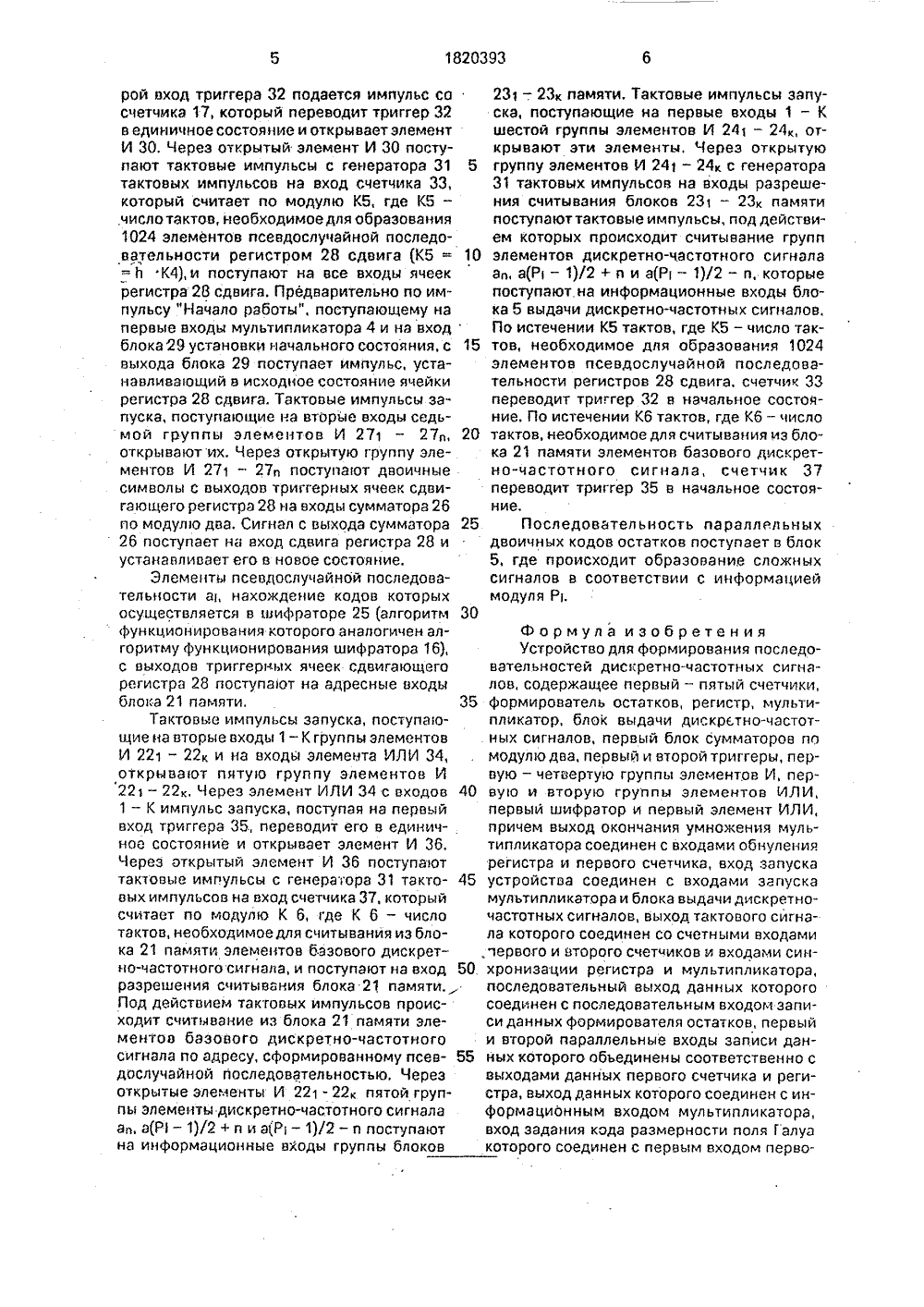

Текст

(я)з 0 06 Г 15/20 ЕТЕНИЯ К ЕЛ ЬСТ ОРСКОМУ С стройс й счетчик 1,тр 3, мультиГОСУДАРСТВЕННОЕ ПАТЕНТНОЕВЕДОМСТВО СССР(54) УСТРОЙСТВО ДЛЯ ФОРМИРОВАНИЯ ПОСЛЕДОВАТЕЛЬНОСТЕЙ ДИСКРЕТНО- ЧАСТОТНЫХ СИГНАЛОВ(57) Изобретение относится к вычислительной технике и может быть использовано в устройствах формирования последовательностей дискретно-частотных сигналов, несущих в своей структуре большую степень неопределенности вида формы, длительноИзобретение относится к вычислительной технике и может быть использовано в устройствах Формирования последовательностей дискретно-частотных сигналов, несущих в своей структуре большую степень неопределенности вида формы, длительности сигналов и их ансамблевых характеристик.Целью изобретения является расширение Функциональных возможностей устройства за счет Формирования ансамбля параллельных дискретно-частотных сигна- лов Функциональная схемдставлена на чертеже.Устройство содержит перрмирователь 2 остатка, реги ая.БЫии 1820393 А 1 сти сигналов и их ансамблевых характеристик. Целью изобретения является расширение Функциональных возможностей устройства за счет формирования ансамбля параллельных дискретно-частотных сигналов. Устройство для Формирования последовательностей дискретно-частотных сигналов содержит семь счетчиков, формирователь остатков, регистр, регистр сдвига, мультипликатор, блок выдачи дискретно-частотных сигналов, четыре триггера, два шифратора, два блока сумматоров по модулю,два, блок установки начального состояния, генератор тактовых импульсов, блок памяти, группу блоков памяти, семь групп элементов И, две группы элементов ИЛИ, два элемента И и два элемента ИЛИ, соединенные между собой функционально. 1 ил. пликатор 4, блок 5 выдачи дискретно-частотных сигналов, второй счетчик 6, первый триггер 7, первую группу элементов И 81-8, вторую группу элементов И 91 - 9 п, первую группу элементов ИЛИ 101 - 10 п 1, первый блок 11 сумматоров по модулю два, третью группу элементов И 121-12 п, третий счетчик 13, второй триггер 14, вторую группу элементов ИЛИ 151 - 1 Ьп, первый шифратор 16, четвертый счетчик 17, элемент ИЛИ 18, пятый счетчик 19, четвертую группу элементов И 201 -20 а, блок 21 памяти, пятую группу элементов И 221 - 22, группу блоков 231 - 23 к, шестую группу элементов И 241 - 24 к, второй шифратор 25, второй блок 26 сумматоров по модулю два, седьмую группу элементов И 271 - 27, регистр 28сдвига. блок 29 установки начального состояния, первый элемент И 30. генератор 31 тактовых импульсов, третий триггер 32, шестой счетчик 33, второй элемент ИЛИ 34, четвертый триггер 35, второй элемент И 36, седьмой счетчик 37, соединенные между собой функционально.Устройство работает следующим образом,Первоначально счетчики 6, 13, 17, 19, 33, 37 находятся в нулевом состоянии, триггеры 7, 14 - в единичном, а триггеры 32, 35 - в нулевом.Перед началом работы в мультипликатор 4 записываетсядвоичный код числа первообразного элемента Й соответствующего поля Галуа ОЕ(Р), код числа Р 1 элементов поля ОЕ(Р 1),Подачей импульса "Начало работы" на первые входы мультипликатора 4 и блока 5 выдачи дискретно-частотных сигналов устройство включается в работу, на основании этого импульса блок 5 выдачи дискретно-частотных сигналов начинает выдавать тактовые импульсы по своему прямому первому выходу. На основании данных импульсов мультипликатор умножает 6 на единицу, а по окончании умножения выдает по своему первому выходу импульс установки в исходное состояние на счетчик 1 и регистр 3 и затем каждый тактовый момент выдает в формирователь 2 код результата умножения, Формирователь 2 формирует остаток от числа по модулю Р и выдает результат в регистр 3. Последний выдает остаток по модулю на выходы мультипликатора 4. Этот остаток результата умножения единицы на 9 по Модулю Р и является первым элементом а 1 мультипликативной группы поля Галуа ОЕ(Р),Мультипликатор 4 выдает первый элемент а на информационные входы блока 21 памяти через открытые элементы И 121-12 третьей группы, элементы ИЛИ 151 - 15 П, открытые элементы И 81 - 8 п 1 первой группы и элементы ИЛИ 101 - 10, В то же время числа в двоичном коде поступают на первый вход блока 11 сумматоров по модулю два, нэ второй вход которого поступает код числа Рь В блоке 11 сумматоров по модулю два происходит поразрядное суммирование двоичных чисел без переноса, что соответствует вычитанию числа ап из РьТриггер 7 под воздействием импульса со счетчика 6, который считает по модулю К 1, где К 1 - число тактов, необходимое для записи числа а в блок 2", памяти, переходит в нулевое состояние, запирает группу злементов И 81 -8 П и открывает группу элементов И 91 - 9, Через открытую группу элементов И 91 - 9 и элементы ИЛИ 101 - 10 П 1код числа а(Р 1 - 1)/2+и поступает на информационный вход блока 21 памяти,Триггер 14 под воздействием импульсасо счетчика 13, который считает по модулюК 2, где К 2 - число тактов, необходимое длязаписи а и а(Р - 1)/2+и в блок 21 памяти10 (К 2 ) К 1), переходит в нулевое состояние,запирает третью группу элементов И121 - 12 и открывает четвертую группу элементов И 201 - 20 п, Через открытую группуэлементов И 201- 20 п, элементы ИЛИ151-15 код числа а(Р - 1) - и поступает напервый вход блока 11 сумматоров по модулю два, на второй вход которого поступаеткод числа РьВ блоке 11 производится нахождение20 кода числа а (Р - 1) - и - (Р - 1)/2 - а(Р --1)/2 - и. После поразрядного суммирования по модулю два код числа э(Р - 1)/2 - ичерез открытые элементы И 91 - 9 второйгруппы, элементы ИЛИ 101 - 10 П поступает25 в блок 21 памяти.По истечении КЗ тактов, где КЗ - числотактов, необходимое для нахождения и записи ап, э(Р - 1)/2+и и э(Р 1 - 1)/2 - и элементов поля Галуа ОЕ(Р), считчик 19 выработает30 нэ своем выходе импульс, который черезэлемент ИЛИ 18 переводит триггер 7 внулевое состояние. Тем самым код числаа(Р - 1) - и начинает поступать на информационные входы блока 21 памяти через от 35 крытые элементы И 201 - 20 П 1, элементыИЛИ 151 - 15 П. элементы И 81-8, элементыИЛИ 101 - 10 П, По истечении К 4 такта, гдеК 4 - число тактов. необходимое для нахождения и записи ап, а(р - 1)/2+и, э(Р - 1)/2 - и,40 а(Р 1 - 1) - и элементов поля ОЕ(Р), счетчик17 переводит триггер 14 в начальное состояние, Сигнал "Конец умножения" с первоговыхода мультипликатора 4 переводит счетчик 1 и регистр 3 в нулевое состояние, Далее45 в мультипликаторе 4 на следующем этапепроисходит умножение а 1 элемента поля Галуа на первообразный элемент Й , Такимобразом повторяется укаэанный цикл операций и формируются последующие элементы мультипликэтивной группы воляОЕ(Р). В результате нэ инФормационномвходе блока 21 памяти появляется последовательность элементов мультипликэтивнойгруппы поля ОЕ(Р 1),Последовательность элементов мультипликативной группы базового сигнала хранится в блоке 21 памяти.При необходимости считывания элементов одного из ансамбля сигналов нэ вто 182039310 15 20 25 30 40 50 рой вход триггера 32 подается импульс са счетчика 17, который переводит триггер 32 в единичное состояние и открывает элемент И ЗО. Через открытый элемент И 30 поступают тактовые импульсы с генератора 31 тактовых импульсов на вход счетчика ЗЗ, который считает по модулю К 5, где К 5 - ,число тактов, необходимое для образования 1024 элементов псевдослучайной последовательности регистром 28 сдвига (К 5 =К 4),и поступают на все входы ячеек регистра 28 сдвига. Предварительно по импульсу "Начало работы", поступающему на первые входы мультипликатора 4 и на вход блока 29 установки начального состояния, с выхода блока 29 поступает импульс, устанавливающий в исходное состояние ячейки регистра 28 сдвига. Тактовые импульсы запуска, поступающие на вторые входы седьмой группы элементов И 271 - 27 П, открывают их. Через открытую группу элементов И 271 - 27 П поступаат двоичные символы с выходов триперных ячеек сдвигающега регистра 28 на входы сумматора 26 по модулю два, Сигнал с выхода сумматора 26 поступает на вход сдвига регистра 28 и устанавливает его в новое состояние.Элементы псевдослучайной последовательности аь нахождение кодов которых осуществляется в шифраторе 25 (алгоритм функционирования котарога аналогичен алгоритму функционирования шифратора 16), с выходов триггерных ячеек сдвигающего регистра 28 поступают на адресные входы блока 21 памяти. 3Тактовые импульсы запуска, паступаощие на вторые входы 1- К группы элементов И 221 - 22 к и на входы элемента ИЛИ 34, открывают пятую группу элементов И 22 - 22 к, Через элемент ИЛИ 34 с входов 1 - К импульс запуска, поступая на первый вход триггера 35., переводит его в единлчнае состояние и открывает элемент И 36. Через эткрытый элемент И 36 поступают тактовые импульсы с генератора 31 такта вых импульсов на вход счетчика 37, который считает по модулю К 6, где К 6 - число тактов, необходимое для считывания из блока 21 памяти элементов базового дискретно-частотного сигнала, и поступают на вход разрешения считывания блока 21 памяти., Под действием тактовых импульсов происходит считывание из блока 21 памяти элементов базового дискретно-частотного сигнала па адресу, сформированному псев дослучайной последовательностью. Через открытые элементы И 221-22 к пятой группы элементы дискретно-частотного сигнала ал, а(Р 1 - 1)/2+ и и а(Р - 1)/2 - и поступают на информационные входы группы блоков 231 - 23 к памяти. Тактовые импульсы запуска, поступающие на первые входы 1 - К шестой группы элементов И 241 - 24 открывают эти элементы. Через открытую группу элементов И 241 - 24 к с генератора 31 тактовых импульсов на входы разрешения считывания блоков 231 - 23 к памяти поступают тактовые импульсы, под действием которых происходит считывание групп элементов дискретно-частотного сигнала ап, а(Р - 1)/2 + п и а(Р - 1)/2 - и, которые поступают на информационные входы блока 5 выдачи дискретно-частотных сигналов. Па истечении К 5 тактов, где К 5 - число тактов, необходимое для образования 1024 элементов псевдослучайной последовательности регистров 28 сдвига, счетчик 33 переводит триггер 32 в начальное состояние, По истечении К 6 тактов, где К 6 - число тактов, необходимое для считывания из блока 21 памяти элементов базового дискретно-частотного сигнала, счетчик 37 переводит триггер 35 в начальное состояние.Последовательность параллельных двоичных кодов остатков поступает в блок 5, где происходит образование сложных сигналов в соответствии с информацией модуля Рь Формула изобретения Устройство для формирования последовательностей дискретно-частотных сигналов, содержащее первый - пятый счетчики, Формирователь остатков, регистр, мультипликатар, блок выдачи дискретно-частотных сигналов, первый блок сумматоров по модулю два, первый и второй триггеры, первую - четвертую группы элементов И, первуо и вторую группы элементов ИЛИ,первый шифратор и первый элемент ИЛИ, причем выход окончания умножения мультипликатора соединен с входами обнуления регистра и первого счетчика, вход запуска устройства соединен с входами заг 1 ускамультипликатора и блока выдачи дискретно- частотных сигналов, выход тактового сигнала которого соединен со счетными входами первого и второго счетчиков и входами синхронизации регистра и мультипликатора,последовательный выход данных которого соединен с последовательным входом записи данных формирователя остатков, первый и второй параллельные входы записи данных которого абьединены соответственно с выходами данных первого счетчика и регистра, выход данных которого соединен с информационным входом мультипликатора, вход задания када размерности поля Галуа которого соединен с первым входам перво 1820393 810 20 40 го блока сумматоров по модулю два и является первым входом задания режима устройства, второй вход задания режима которого соединен с входом задания кода числа первообразного элемента поля Галуа мультипликатора, выход данных Формирователя: остатков соединен с информационным входом регистра, разряды второго входа первого блока сумматоров по модулю двасоединены с первыми входами элементов И первой группы, вторые входы которых соединены с прямым входом первого триггера, инверсный выход которого соединен с первыми входами элементов И второй группы, вторые входы которых соединены с разрядами выхода первого. блока сумматоров по модулю два, выходы элементов И первой группы соединены с первыми входами элементов ИЛИ первой группы, вторые входи которых соединены с выходами элементов И второй группы, выходы элементов ИЛИ первой группы соединены с информационным входом блока выдачи дискретно.частотных сигналов, выход которого является выходом дискретно-частотного сигнала устройства, выход переполнения второго счетчика соединен с входом сброса первого триггера, первый вход первого элемента ИЛИ соединен с входом обнуления первого счетчика, а выход первого элемента ИЛИ соединен с входом установки в "1" первого . триггера, выход тактового сигнала блока выдачи дискретно-частотных сигналов соединен со счетными входами третьего, четвертого и пятого счетчиков, выход переполнения которого соединен с вторым входом первого элемента ИЛИ, выход переполнения третьего счетчика соединен с входом сброса второго триггера, первый вход установки в "1" которого соединен с выходом переполнения четвертого счетчика, второй входустановки в "1" второготриггера соединен с управляющим вьходом мультипликатора, выход данных которого соединен с первыми .входами элементов И третьей группы и входом первого шифратора, выход которого соединен с первыми входами элементов И четвертой группы, выходы элементов И третьей и четвертой групп соединены соответственно с первыми и вторыми входами элементов ИЛИ второй группы, выходы которых соединены с первыми входамиэлементов И первой группы, прямой выход второго триггера соединен с вторыми входами элементов И третьей группы, а инверсный - с вторыми входами элементов И четвертой группы, а т л и ч а ющ е е с я тем, что, с целью расширения функциональных воэможностей устройства аа счет. формирования ансамбля параллельных дискретно-частотных сигналов, в него введены блок памяти, пятая, шестая и седьмая группы элементов И, группа блоков памяти, второй шифратор, второй блок сумматоров по модулю.два, регистр сдвига, блок установки начального состояния, первый и второй элементы И, генератор тактовых импульсов, третий и четвертый триггеры, шестой и седьмой счетчики, второй элемент ИЛИ, причем информационные входы блока памяти соединены с выходами элементов ИЛИ первой группы, адресный вход блока памяти соединен с выходом второго шифратора, а вход разрешения считывания соединен с входом седьмого счетчика и выходом второго элемента И, первые входы элементов И пятой группы соединены с выходом блока памяти, а входы первой группы тактовых импульсов запуска устройства соединены с вторыми входами элементов И пятойгруппы, выходы которых соединены с информационными входами блоков памяти группы, входы разрешения считывания которых соединены с выходами элементов И шестой группы, а выходы блоков памяти группы соединены с информационными входами блока выдачи дискретно-частотных сигналов, первый выход генератора тактовых импульсов:соединен с первым входом второго элемента И ипервыми входами элементов И шестой группы, вторые входы которых соединены с входами второй группы тактовых импульсов запуска устройства, информационные входы второго шифратора соединены с выходами регистра сдвига и первыми входами элементов И седьмой группы, вторые входы которых соединены с входами третьей группы тактовых импульсов запуска устройства, а выходы элементов И седьмой группы соединены с входами второго блока сумматоров по модулю два, выход которого соединен с входом разрешения сдвига регистра сдвига, информационный вход которого соединен с выходом первого элемента И и счетным входом шестого счетчика, а установочный вход регистра сдвига соединен с выходом блока установки начального состояния, вход которого соединен с входом запуска устройства,второй выход генератора тактовых импульсов соединен с первым входом первого элемента И, второй вход которого соединен с выходом третьего.триггера, вход установки в "О" которого соединен с выходом шестого счетчика, а вход установки в "1" третьего триггера соединен с выходом четвертого счетчика, входы второго элемента ИЛИ соединены с вторыми входами элементов И пятой группы, выход второго элемента ИЛИ соединен с входом установки в "1" четвер;10 1820393 того триггера. вход установки в "0" которого выход четвертого триггера соединен с втосоединен с выходом седьмого счетчика. а рым входом второго элемента И,ставитель В. Гусевред М,Моргентал актор С. Кулакова Тех Корректор Н, Корол роиэводственно-издательский комбайна г "Па 1,.н-", г. ужгород, ул.Гагарина, 101 аказ 2031 Тираж ВНИИПИ Государственного ко 113035, МоПодписноетета по изобретениям и открытиям при ГКНТ СССа. Ж-ЗБ, Раушская нлб., 4/5

Смотреть

Заявка

4941739, 03.06.1991

ХАРЬКОВСКОЕ ВЫСШЕЕ ВОЕННОЕ КОМАНДНО-ИНЖЕНЕРНОЕ УЧИЛИЩЕ РАКЕТНЫХ ВОЙСК ИМ. МАРШАЛА СОВЕТСКОГО СОЮЗА КРЫЛОВА Н. И

СТАСЕВ ЮРИЙ ВЛАДИМИРОВИЧ, ЗОТОВ ИГОРЬ ВЛАДИМИРОВИЧ, СОЛНЦЕВ КОНСТАНТИН ПАВЛОВИЧ, ПАСТУХОВ НИКОЛАЙ ВИЛЬЯВИЧ, ТОМИЛИН ИГОРЬ ГЕННАДЬЕВИЧ

МПК / Метки

МПК: G06F 15/20

Метки: сигналов, формирования, дискретно, последовательности, частотных

Опубликовано: 07.06.1993
