Способ определения степени износа породоразрушающего инструмента

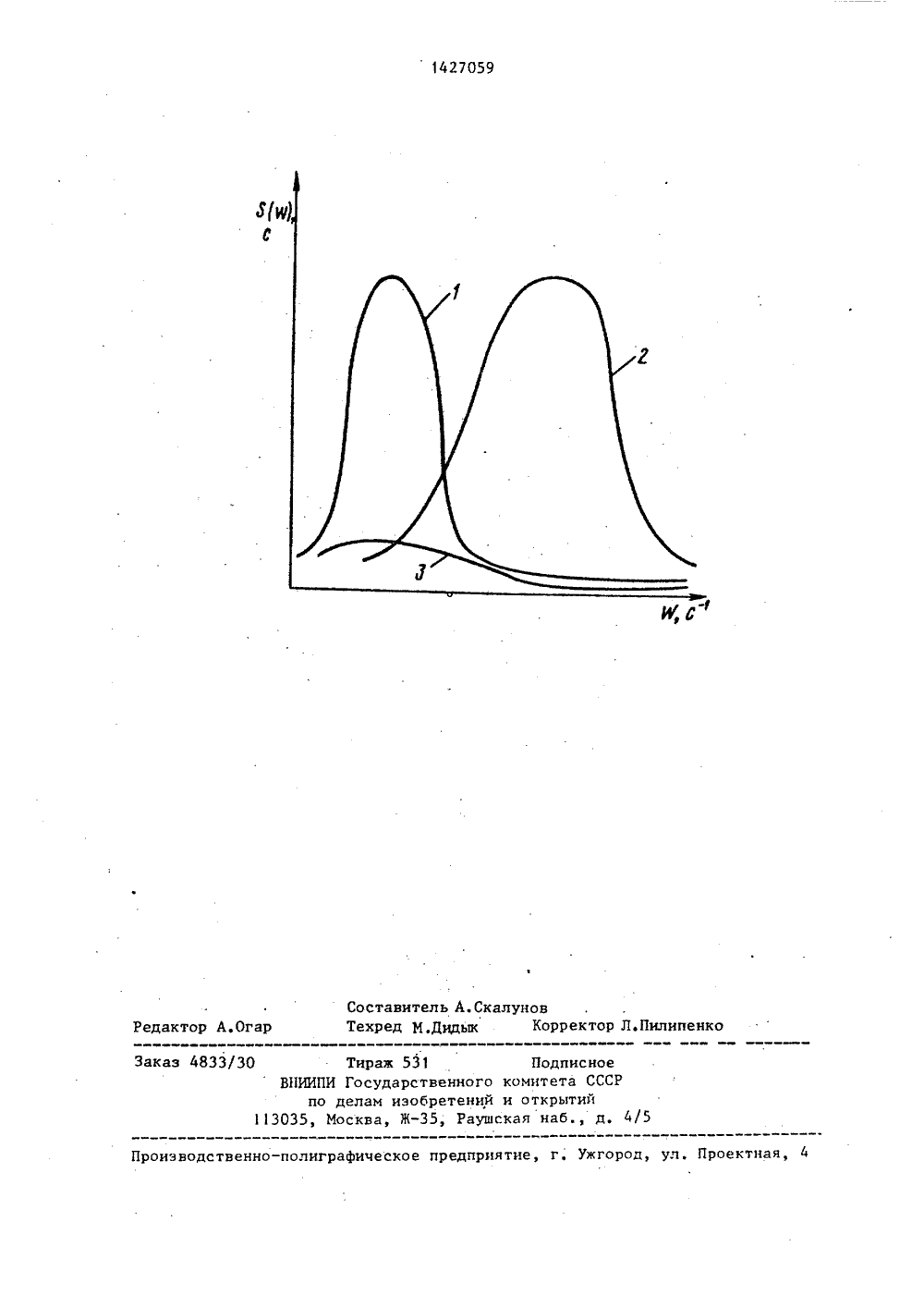

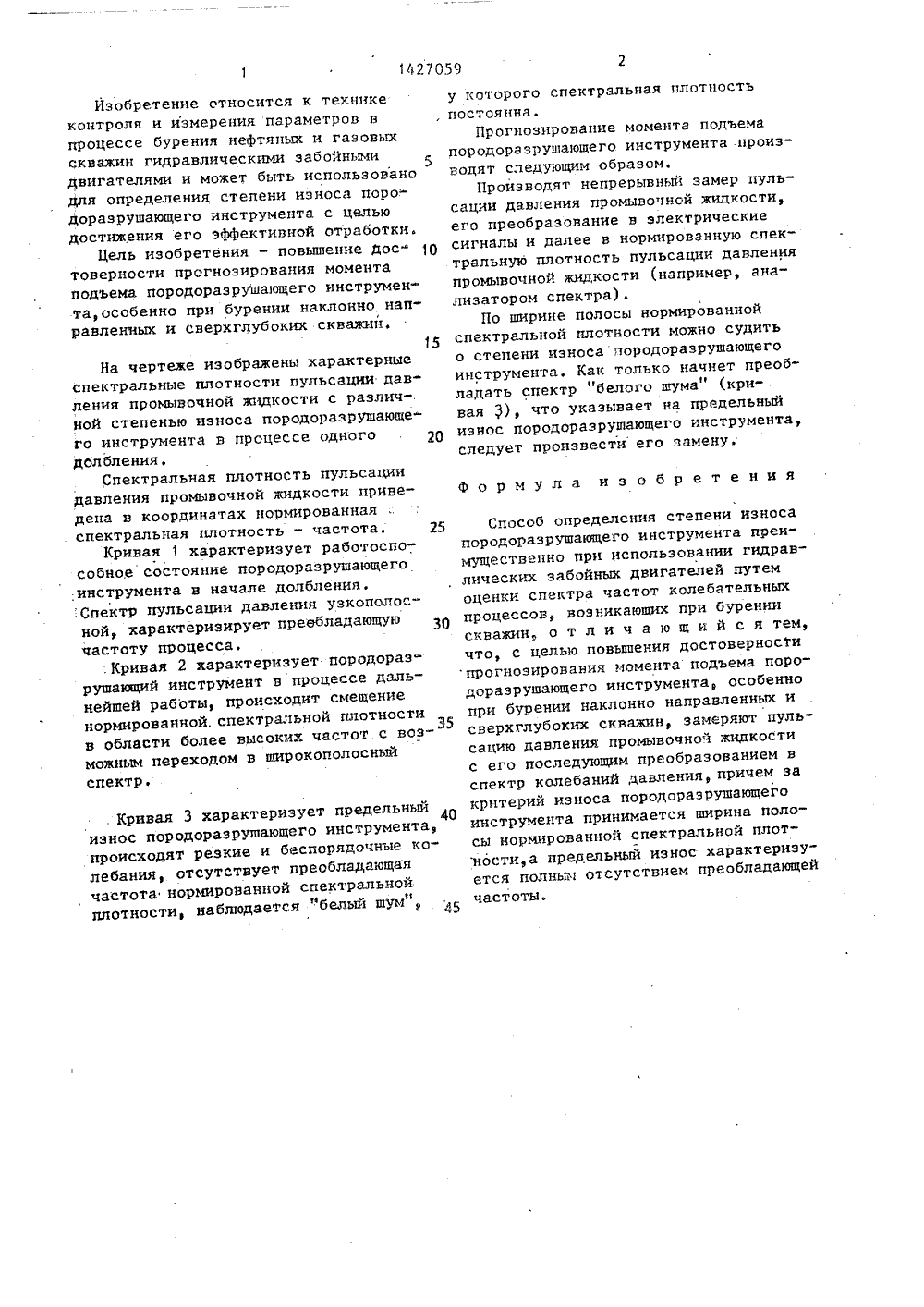

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИН 09) (П) 21 В 45 ОПИСАНИЕ ИЗОБРЕТЕНК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИИ(56) Авторское свидетельство СССР ф 61639 бв клю Е 21 В 45100 ф 1974Авторское свидетельство СССР В 563930, кл. Е 21 В 45/00, 1974. (54) СПОСОБ ОПРЕДЕЛЕНИЯ СТЕПЕНИ ИЗНОСА ПОРОДОРАЗРУШАЮЩЕГО ИНСТРУМЕНТА (57) Изобретение относится к контролю и измерению параметров в процессе бурения нефтяных и газовых скважин гидравлическими забойными двигателями.:Цель изобретения - повышение досто-, верности прогнозирования момента по" дъема породоразрушающего инструмента, особенно при бурении наклонно направ" ленных и сверхглубоких скважин. Про-. изводят непрерывный замер пульсации давления промывочной жидкости с его последующим преобразованием в электрические сигналы и затем в спектр колебаний давлений. За критерий износа породораэрушающего инструмента принимают ширину полосы нормированной спектральной плотности. Степень износа инструмента характеризуется шириной полосы нормированной спектраль"ной плотности. Полное отсутствие прео-бладающей частоты соответствует предельному износу инструмента. 1 ил.Изобретение относится к техникеконтроля и измерения параметров в процессе бурения нефтяных и газовых скважин гидравлическими забойными двигателями и может быть использовано для определения степени износа породоразрушающего инструмента с целью достижения его эффективной отработки.Цель изобретения - повышение дос Отоверности прогнозирования момента подъема породораэрушающего инструмента,особенно при бурении наклонно направленных и сверхглубоких скважин.15На чертеже изображены характерныеспектральные плотности пульсации давления промывочной жидкости с различной степенью износа породоразрушающего инструмента в процессе одногодбл бления.Спектральная плотность пульсациидавления промывочной жидкости приведена в координатах нормированная ;спектральная плотность - частота. 25Кривая 1 характеризует работоспособное состояние породоразрушающегоинструмента в начале долбления,Спектр пульсации давления узкополос"ной, характеризирует преебладающуючастоту процесса,: Кривая 2 характеризует породораэрушающий инструмент в процессе дальнейшей работы, происходит смещениенормированной, спектральной плотностив области более высоких частот с возможным переходом в широкополосныйспектр,Кривая 3 характеризует предельный износ породоразрушающего инструмента, происходят резкие и беспорядочные колебания, отсутствует преобладающая частота нормированной спектральной плотности, наблюдается "белый шум",у которого спектральная плотность постоянна.Прогнозирование момента подъема породоразрушающего инструмента производят следующим образом.Производят непрерывный замер пульсации давления промывочнсй жидкости, его преобразование в электрические сигналы и далее в нормированную спектральную плотность пульсации давления промывочной жидкости например, анализатором спектра).По ширине полосы нормированной спектральной плотности можно судить о степени износа породоразрушающего инструмента. Как только начнет преобладать спектр "белого шума" (кривая ), что указывает на предельный износ породоразрушающего инструмента, следует произвести его замену.Формула изобретенияСпособ определения степени износа породоразрушающего инструмента преимущественно при использовании гидравлических забойных двигателей путем оценки спектра частот колебательных процессов, возникающих при бурении скважин, о т л и ч а ю щ и й с я тем, что, с целью повышения достоверности прогнозирования момента подъема породоразрушающего инструмента, особенно при бурении наклонно направленных и сверхглубоких скважин, замеряют пульсацию давления промывочной жидкости с его последующим преобразованием в спектр колебаний давления, причем за критерий износа породораэрушающего инструмента принимается ширина полосы нормированной спектральной плотности,а предельный износ характеризуется полным отсутствием преобладающей частоты.1427059 Составител Техред М,Д Скалуновк Корректор Л.Пилипен едактор А.О Заказ 4833 д, 4/ Производственно-полиграфическое предприятие, г. Ужго л. Проектная Тираж 531 ВНИИПИ Государственно по делам изобретен 3035, Москва, Ж, РаПодписноекомитета СССРи открытийкая наб,
