Вахрамеев

Номер патента: 1042655

Опубликовано: 23.09.1983

Авторы: Вахрамеев, Топалиди, Шполянский

МПК: A01D 46/18

Метки: аппарата, барабан, хлопкоуборочного

...с помощью кронштейнов на оси обейнайки с возможностью взаимодействия с днищами сильфонных камер каждого вертикального ряда их установки,На фиг. 1 схематично представлен предлагаемый барабан, смонтированный в хлопкоуборочном аппарате, вид сзади в продольном сечении обечайки; на фиг. 2 - тоже, вид сверху.Барабан еодержит вертикальную цилинд рическую обечайку 1 с сопловыми патрубками 2, имеющими смонтированные в полости обечайки 1 сильфонные камеры 3, которые для создания направленного воздушного потока имеют привод 4 их радиальногоперемещения относительно оси обечайки,о Привод радиального перемещения сильфонных камер имеет установленные на вертикальных осях 5 с возможностью свободноговращения валики 6 и 7, смонтированные...

Номер патента: 1041062

Опубликовано: 15.09.1983

Авторы: Вахрамеев, Топалиди, Шполянский

МПК: A01D 46/18

Метки: аппарата, барабан, хлопкоуборочного

...с последними.На фиг. 1 изображен аппарат, вид сбоку; на фиг. 2 - сечение А - А на фиг. 1; на фиг. 3 - вариант выполнения элементов привода шпинделей барабана.Барабан содержит смонтированную на валу 1 обечайку 2, образованную дисками 3 и закрепленными по их периферии параллельно валу 1 отражательно-формирующими элементами 4, и расположенные с ними в чередующейся последовательности шпиндели 5 с хлоп козахватными элементами 6, установленные в гнездах 7 дисков 3 с возможностью осевого поворота посредством приводных элементов 8. Барабан дополнительно снабжен охватыва 1 ощими обечайку 2 кольцами 9, закрепленными веерно и размещенных в пространствах между кольцами 9 и отражательно-фор 5 10 15 20 25 30 35 40 45 мирующими элементами 4...

Номер патента: 1031424

Опубликовано: 30.07.1983

Авторы: Бережной, Вахрамеев, Полванов, Шполянский

МПК: A01D 46/10

Метки: аппарата, камера, приемная, хлопкоуборочного

...содержащая нагнетательныйи хлопк приемный патрубки, соединенные посредством колена, имеющего ещетку, установленную в месте соединения колена с хлопкоприемным патрубком и расположенную с наклономк окну для выброса сора, размещенномув нижней части хлопкоприемного патрубдка, она снабжена лопастным ватникомразмещенным в окне для выброса сораи установленным с возможностью вра-,щения в направлении поступления хлопковой массы в хлопкоприемный патрубок.35На фиг.1 изображена приемная камера хлопкоуборочного аппарата, видсбоку; на фиг,2 - то же, разрезА-А на фиг,1; вид сверху,Приемная камера хлопкоуборочного40аппарата состоит из нагнетательногопатрубка 1, который соединен с хлопкоприемным патрубком 2 посредством колена 3, решетки ,...

Номер патента: 1029880

Опубликовано: 23.07.1983

Авторы: Вахрамеев, Топалиди, Шполянский

МПК: A01D 46/14

Метки: кустов, общего, сбора, хлопка, хлопчатника

...параллельно брусу мотовило, рабочие элементы которого установлены с возможностью взаимодействия с зубьями бруса, и средство для приема и транспортирования хлопка, брус дополнительно снабжен жестко закрепленными на нем зубьями, расположенными в чередующейся последовательности с поворотными зубьями.При этом поворотные зубья снабжены упорами и подпружинены относительно бруса,На фиг. 1 схематично представлена машина для сбора хлопка, вид сбоку; на фиг.2 - то же, вид сверху (частичный); на фиг. 3 и 4 - варианты выполнения рабочих элементов мотовила; на фиг. 5 - вариант выполнения привода поворотных зубьев бруса.Машина для общего сбора хлопка с кустов хлопчатника содержит горизонтальный брус 1 с зубьями 2, установленными посредством...

Номер патента: 1025366

Опубликовано: 30.06.1983

Авторы: Бережной, Вахрамеев, Топалиди, Шполянский

МПК: A01D 46/14

Метки: транспортирования, хлопка, хлопкоуборочной

...в кожухе для лланчатого барабана и колосниковой решетки. Отсос воздуха от колосниковой решетки к оси вентилятора25 не дает возможность подучить сороудалительный эффект, так как выделяемый на колосниковой решетке сор попадает в зону всасывания и осаждается на хлопке. Система транспортирования хлопкасодержит диаметральный вентилятор 1,лопасти 2 которого выполнены с хлопкозацепами 3, которые могут быть выполнены в виде зубцов. Вокруг вентиляторапо направлению его вращения последовательно смонтированы хлопковсасывающий латрубок 4, колосниковая решетка 8,планчатый барабан 6 с колосниками 7для подачи хлопка в накопитель 8 и сороотводной латрубок 9. К колосниковойрешетке 8 примыкает дополнительныйпатрубок 10, а колосники 7 лланчатогобарабана...

Номер патента: 1025359

Опубликовано: 30.06.1983

Авторы: Бережной, Вахрамеев, Пижонков, Топалиди, Шполянский

МПК: A01D 46/16

Метки: барабана, механизм, привода, хлопкоуборочного, шпинделей

...с эластичными. накладками 8т контакт. ка со шпинделелей тогда как при уста- колодок 7. В первый момено с я который понов еке го в рабочей зоне (снаружи ба- происходит по радиусуабана) резко снижается тяговая ха- мере движения роликов 3 рувок г кат"ра ана резкока уменьшается до Й 2(фиг. 2), а зацеЛь изобретения - повышение на- тем опять возРастает допоскольдежности механизма в работе путем к коло ка 7 прижимается к катку б,оптимизации скоростйых режимов., сжимая. пружину 10, а затем, пцворачиПоставленная цель достигается тем, ваясь в ар Рдиваясь в ша ниреотходит от него подчто в механизме привода шпинделей действием пружины.10.и центробежныхиом движении вместе с барабаном 1,хлопкоуборочного барабана, содержащеМ сил Опережа...

Номер патента: 1011074

Опубликовано: 15.04.1983

Авторы: Бережной, Вахрамеев, Пижонков, Топалиди, Шполянский

МПК: A01D 46/14

Метки: аппарат, хлопкоуборочный

...шага относительно шпинделей смежных дисков, а съемники выполнены в виде ярус- но расположенных горизонтальных, консоль- но установленных шнеков, приводимых от вертикального вала.Шпиндели выполнены конусными и расположены большими основаниями соосно по два в каждой опоре. На фиг. 1 схематично представлена передняя часть аппарата, вид сверху; на фиг. 2 - то же, разрез А - А на фиг. 1; на фиг. 3 - узел 1 привода шпинделей в опоре диска на фиг. 2; на фиг. 4 и 5 - варианты выполнения съемников. Хлопкоуборочный аппарат содержит попарно смонтированные с образованием рабочей щели для прохода кустов хлопчатника. вертикальные барабаны 1 со шпинделями 2, смонтированными с возможностью вращения в опорах дисков 3, установленных ярусно на валу 4, и...

Номер патента: 983958

Опубликовано: 23.12.1982

Авторы: Белошабский, Бояринцев, Вахрамеев, Вейнгер, Гусев, Дацковский, Итенберг, Серый, Тартаковский

МПК: H02P 5/34

Метки: переменного, электроприводом

...регуляторов 27-29 и интегральных регуляторов 20-22 подключены к выходам вычислительного блока 7, вторые входы этих регуляторов подключены к выходам блока 9 формиройания сигналов действительных потокосцеплений. Входы каждого из сумматоров 23 и 24 подключены к выходам интегральных регуляторов 20 и 22. Входы множительных элементов 25 и 26 подключены к выходам блока 9 формирования сигналов потокосцеплений и к измерителю б скорости электродвигателяПри этом выходы интегрального регулятора 20, сумматоров 23 и 24 образуют первую систему выходов, выходы множительных элементов 25 и 26 вторую систему выходов, выходы про-; порциональных регуляторов 27-29 - третью систему выходов блока 8 регуляторов.Система регулирования предлагаемого привода...

Номер патента: 978771

Опубликовано: 07.12.1982

Авторы: Бережной, Вахрамеев, Галимов, Михайловский, Топалиди, Шполянский

МПК: A01D 46/14

Метки: аппарат, хлопкоуборочный

...со шпин" делей переднего барабана всасывающим потоком, создаваемым ротором 6. Ос- фф новная же часть всасывающего потока диаметральных вентиляторов идет через патрубок 0, обсасывая кусты хлопФормула изобретения 3поверхности почвыа транспортныйкоридор приемной камеры выполнен сразделительной перегородкой, образующей каналы для хлопка верхнего и ниинего ярусов,5На фиг. 1 схематично представленалевая секция (относительно направлению перемещения) хлопкоуборочного аппарата, вид сверху; на фиг. 2 - хлопкоуборочный аппарат, вид сбоку. 19Аппарат состоит из барабанов 1,содержащих вертикальные шпиндели 2с роликами 3, контактирующими в внешней 4 и внутренней 5 дорожками привода. Между барабанами 1 установлены идиаметральные вентиляторы с...

Номер патента: 948916

Опубликовано: 07.08.1982

Авторы: Вахрамеев, Миронов, Фролов, Халилев

МПК: C03C 3/10

Метки: изоляторов, стекло

...ЧсО 0-24СОО 0-25Ьст О 15,5-32 20Это стекло обладает сттедующими свойствами,т КТРи 62.10" 1/:. С 1 темпеартура начала деформации -765 оС, элекр щ 1,810 и 1 ВО фКонкретные составы предлагеамых стекол представлены в табл, 1. Физико-химические свойства практи 5 чесвих составов представлены в табл. 2. Предлагаемые стекла устойчивы ккристаллизации в течение 1 ч при выдержке в градиентной печи, в отличие 10 от известного.Стекла синтезируются из реактивовмарки ХЧ и ЧДА при температурах1500-1550 С в течение 4-6 ч в зависимости от объема в кварцевых тиглях.15 Выработка стекла возможна всемиизвестными способами и литьем в формы,прессовкой и выдуваниемНовые стекла отличает высокая ве, личина электросопротивления, большая 20 кристаллизационная...

Номер патента: 947103

Опубликовано: 30.07.1982

Авторы: Вахрамеев, Фролов, Халилев, Шуваева

МПК: C03C 3/10

Метки: стекло

...1000 С в 7,4Г Известнвес, .,: 510ВаО5 С 1 3.Недостакая темпера также ниустойчивос цель достигается включающее 5 О, дополнительно со- ,2,при следующем соентое, мас.26,2-29,1 51-Г 2 93 94710В таблице приведены физико"химические свойства стекла,Составы синтезируют в кварцевых тиглях в электрических в пламен" ных печах в количествах до 10 кг в 3-литровых тиглях. Возможен синтез стекла в высокочастотных печах в платиновом тигле в обьене до 15 л.Температура синтеза стекла находится в пределах 1450-1470 С. Выработ в ку стекла осуществляют отливкой в Состав 2 Показатели 7 о 10 град94,2 83,0 93,1 Химическая устойчивость, гидролитическийкласс Кристаллизационная устойчивость в диапазоне 6001000 С в течение, ч 5,5 Т 9, С 680 690 670 670 35 2 пО...

Номер патента: 900404

Опубликовано: 23.01.1982

Авторы: Вахрамеев, Вейнгер, Тартаковский

МПК: H02P 13/16

Метки: адаптивный, вентильных, пи-регулятор, преобразователей, управляемых

...на ется. При этом передаточная функцияпротиво-ЭДС) четырех транзисторов 5 регулятора принимает вид9.12 и резисторов 13-:20. Точка соединения резистора 2 и конденсатора 3 кит+ юцепи обратной связи операционногои к 1усилителя 1 через резистор 18 свя- тнг 1РСзана с коллектором дополнительного 1 втранзистора 10, а коллектор основнот,е. постоянная в емени инр ни интегрированияго транзистора 9 нерее резистор 7 регтлятора тненьеается в / "1 втакие связан с коллекторои транзистора 1 О, Точка соединения резистораза по сравнению с режимом непрерыв"ра 7 и конденсатора 8 входной КСного тока. При уменьшении мгновенноцепи через резистор 20 соединена сго значения тока ниже порога срабаколлектором транзистора 12, а колтывания второго компаратора,...

Номер патента: 863522

Опубликовано: 15.09.1981

Авторы: Вахрамеев, Журавлев, Суйковская, Хайкина

МПК: C03C 7/00

Метки: защитного, металлов, покрытия, термохимической, фритта

...3 10-18этот, состав также не предназначен для защита титана и его сплавов,Цель эобретения - обеспечение защита титана и его сплавов.Цель достигается тем, что фритта для защитного покрытия для термохимической обработки металлов, вклщ,чагщая РО, МаО, В 20, МаВР доволнительно содержит 2 пО и 2 пР при следугощем соотношении компонентов, мас,вгР ОМаВР 0Мае,ОХпО 0863522 В 20 12-21гпГ 0,01-19фритту синтезируют из смеси боратовМаэ в 4 0 10 НО, Ма ВОД, фосфатов (МаРОВ, МаРО 4, Мар 0 ), 80, гпО, МвВГ 4, гпГ, взятых в соответствующих количествах при 700-800 С в стеклоуглеродных тиглях маркиСУ 2000 без применения защитной атмосферы.Дополнительного перемешивания не требуется. Для уменьшения потерь фто ра во время синтеза шихта составляется иэ...

Номер патента: 853298

Опубликовано: 07.08.1981

Авторы: Вахрамеев, Волков, Лебедев, Позин

МПК: F23K 1/00

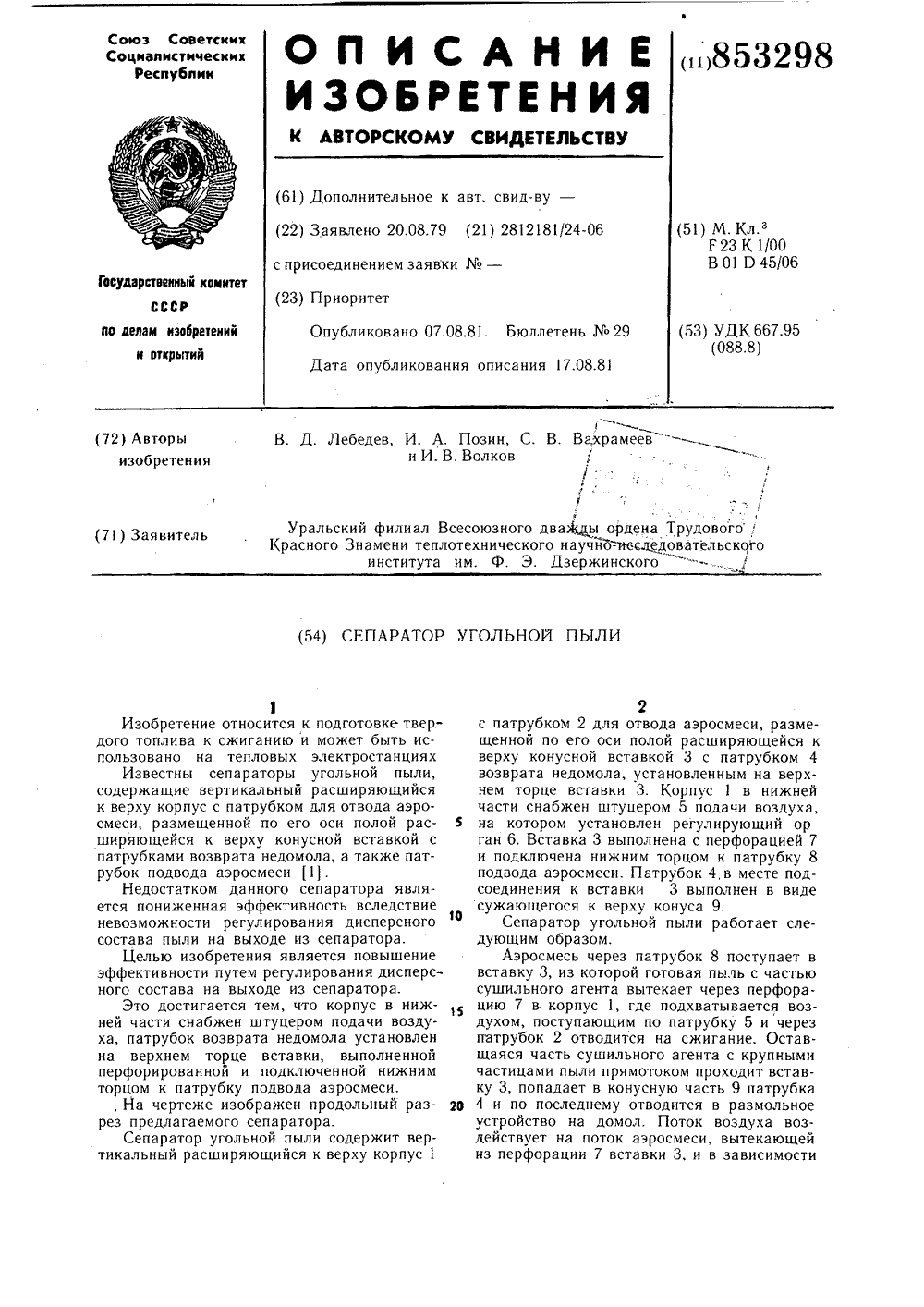

Метки: пыли, сепаратор, угольной

...верхнем торце вставки 3. Корпус 1 в нижней части снабжен штуцером 5 подачи воздуха, на котором установлен регулирующий орган 6. Вставка 3 выполнена с перфорацией 7 и подключена нижним торцом к патрубку 8 подвода аэросмеси. Патрубок 4, в месте подсоединения к вставки 3 выполнен в виде сужающегося к верху конуса 9.Сепаратор угольной пыли работает следующим образом.Аэросмесь через патрубок 8 поступает в вставку 3, из которой готовая пыль с частью сушильного агента вытекает через перфорацию 7 в корпус 1, где подхватывается воздухом, поступающим по патрубку 5 и через па трубок 2 отводится на сжигание. Оста вщаяся часть сушильного агента с крупными частицами пыли прямотоком проходит вставку 3, попадает в конусную часть 9 патрубка 4 и по...

Номер патента: 849179

Опубликовано: 23.07.1981

Авторы: Вахрамеев, Пирогов

МПК: G05F 1/60

Метки: импульсной, параллельного, посто-янного, стаби-лизатора, стабилизации

...сигнал обратнойсвязи по выходному напряжению 45стабилизатора;О - сигнал на выходе ФормироватеЬЬ 1 Х 1ля 1;О - сигнал на выходе сумматора 2;О - сигнал на выходе устройства 50Ььа3 сравнения.Время включенного и выключенногосостояний ключа силовой цепи 4 определяется Устройством 3 сравнения кото 55рое сравнивает сигнал пилообразнойформы постоянной амплитуды, поступаю"щий с формирователя 1, с сигналом постоянного тока, приходящим с суммато 79 4ра 2, где формируется разность сигнала, пропорционального входному напряжению, получаемого с выхода устройства 5, и сигнала, пропорционального среднему значению тока дросселя силовой цепи, получаемого с вь 1 хода устройства 6.В течение времени,когда сигнал пилообразной Формы (ОВ,) больше...

Номер патента: 842732

Опубликовано: 30.06.1981

Авторы: Вахрамеев, Главацкий, Евтуха, Моржевский, Назаров, Чернышев, Чуешков

МПК: G05D 11/04

Метки: расходакомпонентов, тукосмеси

...следующим образом.Если обозначить исходные дозы соотношений питательных веществ каждого из компонентов тукосмеси через А;, а сумму всех доз соотношений через В = Ж А,1,=лто - будет отношением одного (каждогоАВиз компонентов) к сумме всех доз компокен тов. Умножив эти отношения (два илибольше) на заданную массу готовой тукосмеси Р, мы получим расход каждого исходного компонента тукосмеси (при условии, что исходные минеральные добрения имеют 100%-ное содержание питательных веществ) . Поскольку содержание питательных вешеств в минеральном удобрении значительно ниже, то необходимо отношение ф умножить на 100 и разделить ка процейт содержания питательных веществ . Тогда ЗО формула определения расхода компоненговтукосмеси по заданному...

Номер патента: 832443

Опубликовано: 23.05.1981

Авторы: Афонин, Вахрамеев, Киселев, Пухов

МПК: G01N 27/88

Метки: втонких, дефектов, магнитных, пленках

...со входами блока 14 сравнения, а выход последнего соединен с другимвходом самописца 7. Выход блока 10формирования управляющих импупьсов соединен со входом бпока 15, один выходкоторого соединен с другим входом генератора 13, а другой - со входомблока16, управления привода стопа выход которого соединен со входом привода 6, Источник 17 пиания соединен с выводамимагнитной системы 4 и служит для регупирования вепичины магнитного поля системы 4,Устройство работает следующим образом.Под воздействием магнитного поля, создаваемого магнитной системой 4 в плоскости пленки 3, последняя перемагничивается в направлении оси трудного намагничивания.Уменьшая вепичину воздействующегополя, можно получить в ппенке 3 сотовуюдоменную структуру. При...

Номер патента: 828138

Опубликовано: 07.05.1981

Авторы: Афонин, Вахрамеев, Озеров, Яковлев

МПК: G01R 33/12

Метки: намагничен-ности, насыщения

...преобразователь тока 13.Устройство работает следующим образом.Контролируемый образец 3 помещается в намагничивающий блок 2, создающий переменное магнитное поле треугольной формы, Питание намагничивающего блока 2 осуществляется от усилителя мощности 8, на вход которого поступают сигналы с генератора импульсов треугольной формы 7. Образец 3 освещается источником линейно- поляризованного света. После оптического анализатора 4 световой сигнал поступает на фотоэлектрический преобразователь 6, где происходит линейное преобразование переменной составляющей оптического сигнала в электрический сигнал, После усилителя 5 электрический сигнал поступает в блок 9 аналогового запоминания амплитуды, на выходе которого получается постоянное...

Номер патента: 814686

Опубликовано: 23.03.1981

Авторы: Балюра, Вахрамеев

МПК: B24B 39/00

Метки: поверхностей, упрочняющейобработки, чистовой

...угол, а затем припомощи фиксатора 5, зажимать дополнительную ось 4 в верхней части корпуса 6 устройства и не давать возможности н процессе обкатывания поворачиваться оси 4,установка роликов 2 и 3 под острымуглом Л обеспечивается путем поворота верхней части корпуса 6 устройства относительно его нижней части 7вокруг болта 8, имеющего верхнююцилиндрическую часть, являющейся второй дополнительной осью вращения,При этом фиксатор 5 находится в зажатом состоянии, После установки подуглом А болт 8 жестко прижимает верхнюю чась корпуса б к нижней 7. Измерение угла производится и проекции на плоскость 20 У, а измерение угла 3- в проекции на плоскость ХОУ,Установка роликов 2 и 3 под острым углом Сдостигается при помощиустройства крепления...

Номер патента: 783453

Опубликовано: 30.11.1980

Авторы: Анискин, Вахрамеев, Ветров, Кацнельсон, Киселев, Костюкович, Лабутин, Сатюков, Трофимов, Ушаков, Ханович, Чичков

МПК: E04H 7/22

Метки: сыпучих, хранилище

...по параметру оболочкии имеющими отверстия для установкикрепежных элементов, оболочка имеетгофры, расположенные дискретно по15 винтовой линии между фальцами, а отверстия стоек выполнены овальными,причем их большие оси наклонены повертикали на угол, равный углу наклона винтовой линии.20 На фиг. 1 схематически изображено хранилище для сыпучих материалов, общий вид; на фиг. 2 а и бразрез А-А на фиг, 1 фрагмент; наФиг3 - элемент стойки.25 Хранилище для сыпучих материаловвключает тонколистовую стенку 1 сФальцевыми стыками 2 и гофрами 3,подключенную вертикальными элементами 4, переменной чередующей по пери 30 метру длины, днище 5 и покрытие б.783453Овальньные отверстия 7кали на угол 8отклоненены от вертиравный гзонту,линиио нии навивки к...

Номер патента: 779228

Опубликовано: 15.11.1980

Авторы: Вахрамеев, Главацкий, Евхута, Литвинов, Марченко, Сендряков, Харенко

МПК: B65G 67/32

Метки: бункера, ориентирования, относительно, приемного, средств, транспортных

...из направляющегобруса 1, поворотно смонтированного с помощью каретки 2 на горизонтальной направ-ляющей 3 с фиксатором 4 и пружиной 5.На конце направляющего бруса установлено самоустанавливающее колесо 6, Устройство жестко крепится к приемному бункеру 7 перегрузочной машины 8.Устройство работает следующим обра зом.Перед подъездом транспортных машиннаправляющий брус 1 устанавливается перпендикулярно к приемному бункеру 7 перегрузочной машины 8 таким образом, чтобы продольные оси симметрии транспортной и перегрузочной машины совпадали. Окончательный подъезд транспортной машины к приемному бункеру осуществляется по ориентированию левых колес относительно направляющего бруса 1. Для предотвращения по О ломки устройства в случае наезда...

Номер патента: 740417

Опубликовано: 15.06.1980

Авторы: Вахрамеев, Зубарев, Каретный, Синицкий

МПК: B23D 25/12

Метки: барабанные, летучие, ножницы

...создает концентрацию напряжений, приводящих кразрушению ножей).4 1Изобретение относится к обработке металлов давлением, в частности к обо рудованию для резки, и может быть использовано в промышленности на барабанных ножницах.Известны барабанные летучие ножницы,ттожн. которых укреплены в пазах барабанов с помощью клиньев и болтов 11. Барабанные летучке ножницы содержат ножн 1, укрепленные в пазак 2 барабанов 3 клиньями 4 с выступами 5 н бол тами 6. Опорные поверхности 7, 8 каждого клина взаимодействуют соответственно со стенкой паза н гранью ножа, В ножах 1 выполнены отверстня 9 для размещения пальцев 1 О, а в клиньях 4 со сторсны поверхности 8 выполнены углубле- .3 74 ния 11 для размещения концов пальцев 10, Выступы Ь размещены со...

Номер патента: 725982

Опубликовано: 05.04.1980

Авторы: Белгородский, Вахрамеев, Главацкий, Евхута, Ларина, Литвинов, Марченко, Сендряков, Харенко

МПК: B65G 65/02

Метки: буртования, погрузки, сыпучих

...4 - узел П фиг. 3. 25Устройство состоит из самоходной тележки 1 и установленных на ней отгрузочного конвейера 2, элеватора 3 со шнековым питателем 4 и бункера 5. На передней стенке 6 бункера 5 30 2подвижно установлена горизонтальная стенка 7 с эластичной уплотняющей накладкой 8. Горизонтальная стенка 7 перемещается относительно приемного бункера 5 в направляющих 9 и фиксируется в разных положениях в зависимости от марок разгружаемых транспортных средств с помощью стопоров 10. Крепление уплотняющей накладки 8 осуществляется посредством двух уголков 11, жестко установленных на передней стенке 6 бункера, и болтов 12 с гайками 13. В бункере 5 установлена подвижная дозирующая заслонка 14,Устройство работает следующим образом.В зависимости...

Номер патента: 722862

Опубликовано: 25.03.1980

Авторы: Вахрамеев, Кокоткина, Лавут, Суйковская, Хайкина, Халилев

МПК: C03C 3/14

Метки: металлов, сплавов, стекло, термохимической

...изобретения - снижение скорости коррозии и повышение термическойустойчивости (рабочего интервала температур).Для достижения поставленной целистекло, включающее В О Ма О,йР Ов, йаВРд, дополнительно содержитСа 0 и СаР при следующем соотношениикомпонентов, вес %:а з34,0-60, ОЙо,О 14,0-25,0Р 05 0,1-5,0722862 снижения потерь по фтору компоненты,содержащие фтор, вводят в конце.При синтезе в больших объемах перемешивания расплава не требуется,5По окончании синтеза стекло закаливаетсч и подвергается дальнейшей переработке. Примеры составов и свойств стекол10приведены в таблице,едлагаемые01 01 225 0,2 0,8 16,0 700 0,01 700 0,0400 0,0 1 е более 700 Стекла при рабочих температурах 700-З 5 1000 С хорошо смачивают металличесокую поверхность,...

Номер патента: 704919

Опубликовано: 25.12.1979

Авторы: Вахрамеев, Князян, Сычев, Халилев

МПК: C03C 3/14

Метки: легкоплавкое, стекло

...АСрО при следуюшнии компонентов, мол,%;с.пО 14,0-20,030,0-35,0СТО 13,0-18,0РЗ Р 15,0-35,0АРЬ О, 1- 10,0РЬ О 3,0-15,0"ф 2 ОЗ 015 5 ф 0Синтез стекол производят плшихт в корундовых или кварцевыв электрической печи при 900-1в течение 45-60 мин. Исходнымриалами служат реактивы марки,ч"и технические.Я ЭВ,табл, 1 приведены конкретньтавы стекол.Свойства составов представленьтабл, 2.(молочного) пве Т ного 3,0 - 10,0 МлО фиолетово СО О синег еленого -фетло-з 3,0 + 8,0 С СР О в соо 1,0 зелено ношениии 3;1 темно-зеленого 1,0 + 2,О и 0,8+ 1,15+ 30 С 1,0 - Сс 1 Я и желтого расног последующ откой при 500 Со- 1,5 СоставлО:мйь. .ч:= 4 ;:. - ,э -. ь;1 16,5 При использовании стекоративных пелях в него для получения белог 0,5 - 3 0,2 - 0 4Таблица 1704919...

Номер патента: 697412

Опубликовано: 15.11.1979

Авторы: Вахрамеев, Журавлев, Шамота, Шуб

МПК: C03C 3/08

Метки: стекло

...Переходной слой образуется в процесселитья микропровода под воздействиемвысоких температур - происходит окисление химического взаимодействия между стеклом и металлом,Целью изобретения является повышение стабильности электрофизическиххарактеристик литых микропроводовЭто достигается тем, что стекло,включающее 81 оаф Ва 01. А 8 ъоь Ка 0697412 Таблица 1 К 20 , РЬО, дополнительно содержитСеОф ф Рг 2 О СгОЗМо 2 О ф 1"12 Оф приследующих соотношениях компонентов,вес.В:Я 1 О 2 65,0-67,5В 203 7,1-11,2 54,2-8,0МаО 1,1-2,0К 2 д 0,8-1,0РЬО 7,0-8,0Се 02 1,0-3,0 101,0-4,20,1-1,5Мо О 0,1-1,5И О 0,1-1,5Умейьшение в стекле окислов15натрия и калия с одновременным повышением окислов тяжелых металлов,например свинца, хрома, церия, молибдена, вольфрама, дает...

Номер патента: 693154

Опубликовано: 25.10.1979

Авторы: Вахрамеев, Лежнин

МПК: G01N 11/10

Метки: вискозиметр

...обмотки электромагнита увеличивается, а, амплитуда импульсов на вторичных обмотках трансформатора 25, подаваемых через обмотку электромагнита и диод 26 от генератора 27 (например, авто- колебательного блокинг-генератора), уменьшается (см. фиг, 2),В момент 1 рабочее тело достигает верхней границы участка Я, а напряжение на входе формирователя 28, состоящее из постоянной составляющей, поступающей со второго выхода триггера 7 через резистор 13 и диод 29, и переменной составляющейгенератора 27, окажется меньше порога срабатывания формирователя 28. При этом исчезнут импульсы на выходе формирователя 28 (триггер Шмитта), а триггер 30 перебросится в состояние 1 выходным импульсом логической схемы И 31. До момента Ь с выходов обоих...

Номер патента: 681528

Опубликовано: 25.08.1979

Авторы: Вахрамеев, Вейнгер, Гусев, Тартаковский

МПК: H02P 5/06

Метки: постоянного, электропривод

...тока 13 дниателя и является заданием на регуляторы тока 5 н 7, Максимальное значение задания тока ограничивается ограничителем 12. На нходах интегрального 5 и пропорционального 7 регуляторов тока происходит сравнение заданного 1 и действительного д значений тока двигателя. В качестве сигнала отрицательной обратной связи по току днигателя используется выходное напряжение датчика тока 8. Кроме того, на вход пропорционального регулятора тока 7 заведена жесткая положительная связь по ЭДС днигателя, Формируемая датчиком ЭДС 9. При рабсте привода на идеальном холостом ходу, когда ток двигателя равен нулю, напряжение на выходе пропорцинального регулятора 7 равно ЗДС двигателя (н относительных единицах). На выходе интегрального...

Номер патента: 681009

Опубликовано: 25.08.1979

Авторы: Вахрамеев, Князян, Халилев

МПК: C03C 3/14

Метки: стекло

...интервале температур.Недостатком этого состава является невысокое удельное электрическое сопротивление, так при температуре 150 С оно составляет (1 2 тоУ 1,4)10 ом см и повышенный КТР(106-112)10 1/град.Цель изобретения - повышение, удельного электрического сопротивления и снижение коэффициента термического расширения.Это достигается тем, ч включающее Ваоь, гпо, СаО дополнительно содержит Мп дующем соотношении компонентов, мол.%:681009 Данные стекла синтезируют в корунцовых тиглях в электрической пе" чи при температуре до 1000 фС в течение 30-40 мин. Исходными реактивами служат реактивы марки 4 иХ 4.Выработку стекла производят на холодную металлическую плиту. Далее стекло перетирают в порошок, из которого приготавливают сметанообраэную...

Номер патента: 679720

Опубликовано: 15.08.1979

Авторы: Анискин, Балдин, Вахрамеев, Карлин, Киселев, Сутырина, Трофимов

МПК: E04H 7/22

Метки: стос, сыпучих, хранения

...- разрез Б-Б на фиг.11 на фиг, 3узда сопряжения, продольный разрез;на фиг. 4 - вид по стрелке А нафиг. 3,Предлагаемый силос включает в себя фундамент 1,.оболочку 2 иэ листового материала в виде ленты, вертикальные стойки 3 каркаса, реброжесткости 4, покрытие 5,Возводят силос следующим образом.Устраивают железобетонный фундамент1, в котором укрепляют анкерные болты, к ним крепят временное монтажное приспособление в виде жесткогокольца со стойками и установленнымина них по винтовой линии направляющими роликами. На кольцо приспособления устанавливают покрытие 5, кнему крепят первую секцию ребра жесткости 4 определенной длины, опирая его на ролики приспособления,затем к йокрытию крепят ленту, обрезанную на клин и элементы стоекдлиной,...
