Сепаратор угольной пыли
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

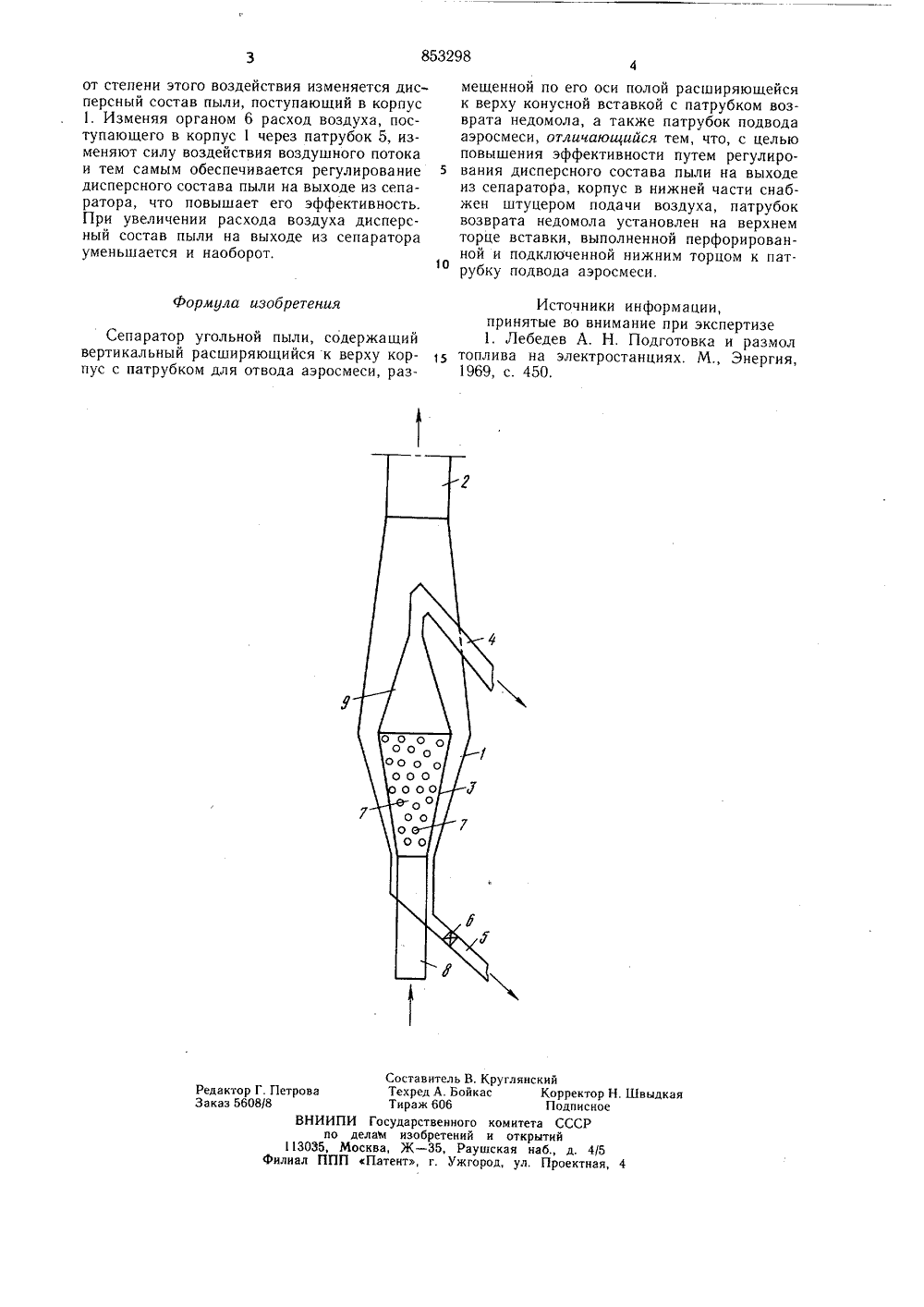

Союз СоветскихСоциалистическихРеспублик ОП ИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 853298(51) М Кл з Г 23 К 1/00 В 01 0 45/06 Государственный комитет ло делан изооретеиий и открытийВ. Д. Лебедев, И. А. Позин, С. В, Вахрамеев и И. В. Волков ф Уральский филиал Всесоюзного дважды ордена Трудового Красного Знамени теплотехнического научйо=меаледовательского института им. Ф. Э. Дзержинского(54) СЕПАРАТОР УГОЛЬНОЙ ПЫЛИ 1Изобретение относится к подготовке твердого топлива к сжиганию и может быть использовано на тепловых электростанцияхИзвестны сепараторы угольной пыли, содержащие вертикальный расширяющийся к верху корпус с патрубком для отвода аэро- смеси, размещенной по его оси полой рас ширяющейся к верху конусной вставкой с патрубками возврата недомола, а также патрубок подвода аэросмеси 1.Недостатком данного сепаратора является пониженная эффективность вследствие невозможности регулирования дисперсного10 состава пыли на выходе из сепаратора.Целью изобретения является повышение эффективности путем регулирования дисперсного состава на выходе из сепаратора.Это достигается тем, что корпус в нижней части снабжен штуцером подачи воздуха, патрубок возврата недомола установлен на верхнем торце вставки, выполненной перфорированной и подключенной нижним торцом к патрубку подвода аэросмеси., На чертеже изображен продольный раз в рез предлагаемого сепаратора.Сепаратор угольной пыли содержит вертикальный расширяющийся к верху корпус 1 с патрубком 2 для отвода аэросмеси, размещенной по его оси полой расширяющейся к верху конусной вставкой 3 с патрубком 4 возврата недомола, установленным на верхнем торце вставки 3. Корпус 1 в нижней части снабжен штуцером 5 подачи воздуха, на котором установлен регулирующий орган 6. Вставка 3 выполнена с перфорацией 7 и подключена нижним торцом к патрубку 8 подвода аэросмеси. Патрубок 4, в месте подсоединения к вставки 3 выполнен в виде сужающегося к верху конуса 9.Сепаратор угольной пыли работает следующим образом.Аэросмесь через патрубок 8 поступает в вставку 3, из которой готовая пыль с частью сушильного агента вытекает через перфорацию 7 в корпус 1, где подхватывается воздухом, поступающим по патрубку 5 и через па трубок 2 отводится на сжигание. Оста вщаяся часть сушильного агента с крупными частицами пыли прямотоком проходит вставку 3, попадает в конусную часть 9 патрубка 4 и по последнему отводится в размольное устройство на домол. Поток воздуха воздействует на поток аэросмеси, вытекающей из перфорации 7 вставки 3, и в зависимости853298 10 Формула изобретения Сепаратор угольной пыли, содержащийвертикальный расширяющийся к верху корпус с патрубком для отвода аэросмеси, развитель В. Круглянскийд А. Бойкас Корректор 606 Подписное твенного комитета СССРбретений и открытий 35, Раушская наб., д. 4/5 г. Ужгород, ул. Проектная СостаТехреТиражИ Государеделам изоосква, Ж -Патент,Редактор Г. ПетроЗаказ 5608/8 Швыдка ВНИИП по 13035, М Филиал ПППот степени этого воздействия изменяется дисперсный состав пыли, поступающий в корпус 1. Изменяя органом 6 расход воздуха, поступающего в корпус 1 через патрубок 5, изменяют силу воздействия воздушного потока и тем самым обеспечивается регулирование дисперсного состава пыли на выходе из сепаратора, что повышает его эффективность. При увеличении расхода воздуха дисперсный состав пыли на выходе из сепаратора уменьшается и наоборот,мешенной по его оси полой расширяющейся к верху конусной вставкой с патрубком возврата недомола, а также патрубок подвода аэросмеси, отличающийся тем, что, с целью повышения эффективности путем регулирования дисперсного состава пыли на выходе из сепаратора, корпус в нижней части снабжен штуцером подачи воздуха, патрубок возврата недомола установлен на верхнем торце вставки, выполненной перфорированной и подключенной нижним торцом к патрубку подвода аэросмеси. Источники информации,принятые во внимание при экспертизе1. Лебедев А. Н. Подготовка и размолтоплива на электростанциях. М., Энергия,1969, с. 450,
СмотретьЗаявка
2812181, 20.08.1979
УРАЛЬСКИЙ ФИЛИАЛ ВСЕСОЮЗНОГО ДВАЖДЫОРДЕНА ТРУДОВОГО КРАСНОГО ЗНАМЕНИТЕПЛОТЕХНИЧЕСКОГО НАУЧНО-ИССЛЕДО ВАТЕЛЬСКОГО ИНСТИТУТА ИМ. Ф. Э. ДЗЕРЖИНСКОГО
ЛЕБЕДЕВ ВЛАДИМИР ДМИТРИЕВИЧ, ПОЗИН ИГОРЬ АЛЕКСАНДРОВИЧ, ВАХРАМЕЕВ СЕРГЕЙ ВАСИЛЬЕВИЧ, ВОЛКОВ ИГОРЬ ВЛАДИМИРОВИЧ
МПК / Метки
МПК: F23K 1/00
Метки: пыли, сепаратор, угольной
Опубликовано: 07.08.1981
Код ссылки
<a href="https://patents.su/2-853298-separator-ugolnojj-pyli.html" target="_blank" rel="follow" title="База патентов СССР">Сепаратор угольной пыли</a>
