Тюнин

Номер патента: 961945

Опубликовано: 30.09.1982

Авторы: Жгун, Лемешко, Мамин, Тюнин

МПК: B27B 5/14

Метки: механизм, резания, станка, шпалопильного

...установлена фрезерная головка 3, которая состоит из фрезерного диска 8, соединенного винтами 9 с фланцем 10, сопрягающаяся по скользящей посадке со шлицевой поверхностью сферической втулки 11, установленной на валу 6 на скользящей шпонке 12 и закрепленной шарнирно через подшипник 13 и трубы 14 на подвижной каретке 15. На каретке 15 установлены регулируемые упорные ролики 16 для взаимодействия с задней плоскостью фрезерной головки 3. Каретка 15 перемещается по направляющим 17 тягой 18.Механизм резания работает следующим образом.Шпальный кряж с тележкой надвигается на механизм резания. При этом фрезерная головка 3 с кареткой 15 перемещается тягой 18 вдоль вала 6 относительно пилы 4 и устанавливается заданной программой на толщину...

Номер патента: 929357

Опубликовано: 23.05.1982

Авторы: Краснопевцев, Перевезенцев, Тюнин

МПК: B23K 1/00

Метки: легкоиспаряющегося, пайки, парах, элемента

...паров легкоиспаряющегося элемента над которым равно давлению, поддерживаемому в контейнере. Степень приближения к равновесию зависит от времени ныцержки при достаточном количестве испаряемого элемента.60 65 П р и м е р 2. Образцы из стали 40 Х, медные заготовки припоя и испаритель с цинком нагревают н герм- тичном контейнере с азотом при давлении 1,0-1,06 атм. Выдержка при температуре пайки 915"С составляет 15 мин. После охлаждения и выгрузки изготовляют шлиф полученного паяного соединения. Микроструктура и Скорость распространения парови подвода их к заготовке припоя больше, чем при введении н зону пайки неокисляющегося газа, что интенсифицирует процессы взаимодействия с заготовками припоя, Способ позволяет регулировать состав припоя...

Номер патента: 920408

Опубликовано: 15.04.1982

Авторы: Иванов, Каврин, Корчагин, Кочетов, Павленко, Тюнин

МПК: G01L 1/22

Метки: усилий

...1 изображено устройство,общий вид; на фиг. 2 - сечение А-А нафиг. 1,Устройство состоит иэ упругого элемента 1, измерителя 2 деформации(индикатора часового типа) и рычажнойсистемы 3. Упругий элемент представ-ляет собой пустотелый цилиндр, закрытыйкрышками, 4 н 5, которые крепятся ктелу шцандра винтами 6. Верхняя частькрышки 4 снабжена шаровой поверхностью, в которой установлена опора 7,в нижней части крышки имеется стержень 8, являющийся упором авуплечегорычага 9, Рычажная система, кроме рычага 9, включает также корпус 10, неподвижно прикрепленный к крышке 5 вин- ю3 92040 тами 11, и пружину 12, шарнирно закрепленную в корпусе на оси 13. Рычаг 9 шарнирно подвешен в корпусе 10 на осях 14 и соединен с пружиной 12, которая постоянно...

Номер патента: 859736

Опубликовано: 30.08.1981

Авторы: Гринченко, Савин, Тюнин

МПК: F16K 17/04

Метки: клапан, предохранительный

...нительным запорным органом 13, жестко связанным с толкателем 14, нагруженным пружиной 15.Предохранительный клапан работает следующим образом.Рабочая среда подводится через входную магистраль 2 под чувствительный элемент 7. Сила давления на чувствительный элемент повышается, он поднимается вверх, сжимая пружину 6. Одновременно рабочая сре- го да дополнительно к силе пружины 15 нагружает запорные органы 10 и 13.При чрезмерном повышении давления в системе чувствительный элемент 7 поднимается вверх, сжимая пружину 6 настолько, что толкатель 14 доходит до упора 5 и оста навливается. Чувствительный элемент, продолжая подниматься вверх, обусловливает открытие запорным органом 13 канала 12, через который рабочая среда сбрасывает-ся в выходную...

Номер патента: 829360

Опубликовано: 15.05.1981

Авторы: Краснопевцев, Перевезенцев, Тюнин

МПК: B23K 1/00

Метки: активных, бесфлюсовой, вакуумнойпайки, металлов, парах

...Р - давление, Р - давление насыщенных паров лег- Нкоиспаряющегося элемента, Рф - фактическое общее давление в камере пайки при непрерывной откачке, Г - время) Отключение объема пайки от вакуумного насоса при более низких температурах вызывает окисление легкоиспаряющегося метал.а в испаритепе препятствует его испарению и созданию активной паровой атмосферы. Отключение от насоса при более высоких температурах вызывает излишний рас - ход испаряемого металла и его неравномерное распределение. При откачивании до температуры, при которой давление насыщенных паров испаряемогометалла сравнивается с давлением,создаваемым вакуумной системой, создаются условия для испарения и получения активной паровой атмосферы,После отключения от насоса...

Номер патента: 783606

Опубликовано: 30.11.1980

Авторы: Садыков, Тюнин, Уразов

МПК: G01L 7/06

Метки: мембранный, сильфон

...центральных 25частей мембран выполнены с уменьшением от указанной плоскости на величину заданного зазора-между секциями.На чертеже изображен предлагаемый мембранный сильфон. Он представляет собой ряд секций 1, состоящих иэ мембран 2 и 3, штуцера 4 и центра 5, Секции 1 симметрично расположены относительно плоскости, перпендикулярной к направлению рабочего хода сильфона, и сварены из мембран методом оплавления, Для каждой пары симметричных секций мембраны попарно отформированы на отдель ном штампе, причем высоты мембран соседних секций отличаются на величину заданного зазора между секциями.Работа сильфона происходит следующим образом,При подаче давления внутрь силь- Фона через штуцер 4 сильфон удлиняется, центр 5 перемещается на...

Номер патента: 767748

Опубликовано: 30.09.1980

Авторы: Матюшевский, Тюнин

МПК: G06F 3/02

Метки: ввода, информации

...И-НЕ 10, 11) присутствуют уровни логической единицы, на выходах элементов щ 12 и 13 - уровни логического нуля.При включении любой из клавиш на клавиатуре 1 на разрядных шинах 3 появляется параллельный двоичный код клавиши, имеющий дробления вследствие дребезга контактов переключающего элемента клавиши, На общей выходной шине 4, как и на разрядных шинах 3, формируется (вследствие дребезга) пачка импульсов, поступающая на вход блока 5 защиты от дребезга и вход элемента И-НЕ 11. Происходят многократный частичный заряд-разряд конденсатора 7 и многократное переключение элемента И-НЕ 11. После окончания дребезга (1 на фиг, 2) конденсатор 7 начинает заряжаться. При увеличении напряжения на конденсаторе 7 до порога переключения (У,р) элементов И...

Номер патента: 748841

Опубликовано: 15.07.1980

Авторы: Матюшевский, Морщенок, Тюнин, Хинич

МПК: H03K 5/156

Метки: импульсов, синхронизации

...работает следующим образом.В исходном состоянии на.шине. 7 при-,сутствует нулевой логический уровень,.а на шину б поступают тактовые импуль сы, На выходах элементов 3, 4 И-НЕприсутствуют единичные логическиеуровни, а на выходах триггера 1 и элемента 5 И-ЙВ уровни логического нуля.На Выходе элемента 2 И-НЕ (шина 8) 50формируются инвертированные тактовыеимпульсы,Пусть входной импульс поступает нашину 7 в промежутке между.тактовымиимпульсами (1, на Фиг. 2), По переднему фронту входного импульса триггер1 переключается и йа его выходе Формируется уровень логической единицы, Врезультате на выходе элемента 3 И-ЯЕФормируется нулевой логический уро вень, который поступает на вход 60элемента 2 И-НЕ"и запрещает прохож дение тактового импульса....

Номер патента: 720709

Опубликовано: 05.03.1980

Авторы: Матюшевский, Моршенок, Тюнин

МПК: H03K 5/04

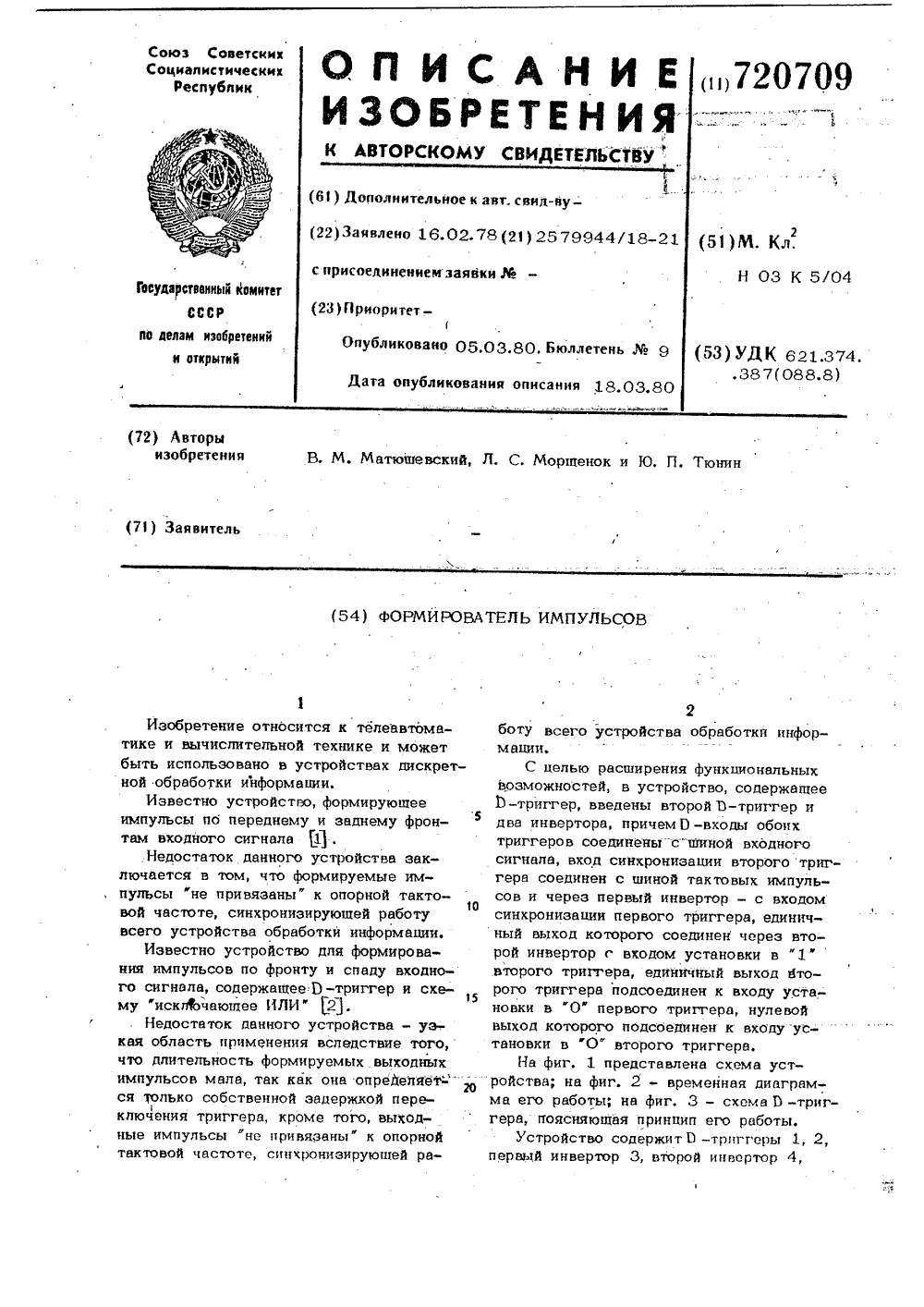

Метки: импульсов, формирователь

...единичный логическийуровень. При этом состояние триггера 1 из-мениться не может, так как он "блокирован 45нулевым логическим уровнем, поступающим на его вход , Состояние триггера 2 также не изменяется, так как онможет изменить свое состояние толькопо переднему фронту тактового импуль- Яса.1При окончании тактового импульса 1(фиг, 2) состояние триггеров 1 и 2 по " уже указанным причинам также не изменяется.55Прн поступлении на шину 6 слелующего тактового импульса(фиг. 2) триггер 2 (на его входе Р присутствует еди 09 4личный логический уровень) переключается в единичное состояние и на его выходах 9 и 11 формируются соответственно елиничный и нулевой логические уровни. Единичный логический уровень с выхода 9 триггера 2 поступает на...

Номер патента: 647597

Опубликовано: 15.02.1979

Авторы: Казак, Милов, Невский, Страхов, Тараканов, Тюнин, Цыфанский

МПК: G01N 29/04

Метки: аппаратов, виброакустического, летательных, несущих, поверхностей

...чертеже представлено устройство, реализуюШее данный способ. Оно содержит вибратор 1, соединенный с блоком 2 регулировки частоты. Г 1 рнемные датчики 3 подключены через коммутатор 4 к фазометру 5, который связан через блок 6 сравнения с регистрирующим прибором 7.Способ заключается в следующем. На идентичные токи несущих поверхностей летательного аппарата 8 устанавливают симметрично продольной осн самолета несколько цар датчиков 3. С помощью вибратора в несущих поверхностях возбуждают синфазцые резонансные колебания, частота которых регулируется блоком 2, С помощью фазометра 5 сравнивают по фазе сигналы каждой пары датчиков и по разности фаз определяют величину дефекта, а по положениям датчиков, с которых получена информация о...

Номер патента: 628610

Опубликовано: 15.10.1978

Авторы: Матюшевская, Матюшевский, Моршенок, Тюнин

МПК: H03K 3/78

Метки: влияния, дребезга, контактов, устранения

...1,а единичный и нулевой выходы - с выходными шинами 4 и 5, Резистор 6 включенмежду нулевым выходом и единичным вхоаомЯ 5-триггера 3, а резистор 7 включенмежду единичным выходом и нулевым входом Ч 5 -триггера 3,функционирование устройства для устраня влияния дребезга контактов осущесжется следующим образом,В исходном состоянии нв еаиничнвхоаеЧЬ -триггера 3 присутствует нуле:вой логический уровень, поступающий с628610 Составитель П. Лягинактор Н, Коган Техред Э, Чужих Корректор Н, Тупиц1 5811/47 Тира ЦНИИПИ Государств по дела 113035, Москва, 086 Подписноеитета Совета Мий и открытий истров ССС нного комм изобретеЖ, Р шская наб.,иал ППП "Патент", г, Ужгород, ул, Проектна шины 2 источника управляющего напряжьния через замкнутую...

Номер патента: 616635

Опубликовано: 25.07.1978

Авторы: Лукашенок, Тюнин, Ушаков

МПК: G06G 3/06

Метки: гармонических, генератор, колебаний, механический

...вынужденных колебаний. близким техническим решением является механический генератор колебаний, содержащий основащими, в которых расположен ый шатуно 1 ч с первым кривоод, соединенный валом с махором установлен первый криво. женный от него с отставаниемения вращения второй Это достигается тем, что в механическ "генератор гармонических колебаний введенаплоская пружина, один конец которой закреплен на втором кривошнпе, который установленна маховике, а второй конец плоской пружины 5сопряжен с пальцем ползуна.На фиг. 1 представлен механический гене.ратор гармонических колебаний, общий вид; нафиг. 2 - кинематическая схема.1 ОМеханический генератор гармоническихколебаний сорержит основание 1 с направляю.щнми 2, в которых размещен цолзун 3 с...

Номер патента: 610135

Опубликовано: 05.06.1978

Авторы: Лукашенок, Тюнин

МПК: G06G 9/00

Метки: гармонические, сигналы, умножения, фотоэлектрическое

...экс" 35 центрик 1, укрепленн-.й с обеих сторон в подшипниках посредством нолувалов ось которых проходит по его образующей, две пары Фотореэисторов 3 и 4.с прямоугольными чувствительными слОя 40 мир расположенными ПОД углом 90 Один к другому, два Осветительных блока из осветителей 5 и б с конденсаторами 7, служащими для создания равномер Кажцая пара фо 4 торезисторов размещена по разные сто". роны относительно оптических осей конденсаторов 7 осветителей 5 и б, про. ходящих через ось вращения эксцентрика 1 (Фиг. 2), а их светочувствитель.ные площадки перпендикулярны ей.В смежные плечи двух множительных мостов 8 и 9 (фиг, 3) включены попар. но Фоторезисторы 3, 4 и резисторы 10-13. Выходы мостов 8,9 соединены с55 индикаторами...

Номер патента: 606903

Опубликовано: 15.05.1978

Авторы: Ефимов, Жеглов, Киданов, Тюнин

МПК: C22F 1/08, C25D 5/50

Метки: бронз, гальванопокрытий, оловянистых, термической

...8.фа.зы, основой которой является химическое соеди. иение Сиз, Вп 1. Существование У -фазы соглас но равновеснои диагуамме состояния системы медь олово возможно в температурном интервале 350- 590 С, выше которого проходит процесс гомогени. эации, ведущий к выравниванию химического состава по зерну и нолученив однофазной а-структуры 5 с невысокими аитнфрикциоыными свойствами, При охлаждении нз.за малой скорости диффузионных процессов Р.фаза не выделяется.Электрохимически осажденный сплав системы медь. олово представляет собой неравновесную си 20 симу, содержр:чую в среднем 5-15% олова; Степень неравновесности такой системы зависит от условий электролиза (состав и температура раствора, анодная и катодйая плотность тока и т,...

Номер патента: 601717

Опубликовано: 05.04.1978

Авторы: Котолевский, Лукашенок, Тюнин

МПК: G06G 9/00

Метки: гармонические, зависимости, многоканальное, сигналов, умножения, электроческих

...измананию приращений их сопротивлений.На фогорезистивных мостах осуществляется перемножение входного напряжения насигнал, зависящий от приращения сопротивлений активных плеч. В результате на выходных диагоналях фоторезистивных мостов,являющихся выходами устройства, получаемсипналы произведений, пропорциональные1 гсГ 1) з 1 п гго 1 и Уг(1) сов ггу 1. диаметры их существенно возрастают, а это в каждом случае сопряжено с дополнительными затратами времени для консгруктпвной переборки устройсгва. Сложен перемонтаж фоторезисторов и осветителей с изменением порядкового номера гармонической зависимое ги. После перемонтажа необхсгдвма дополгнительная гостировка светооптических трактев.Целью изобретения является уменьшение времени настройки...

Номер патента: 551575

Опубликовано: 25.03.1977

Авторы: Луценко, Морщенок, Тюнин, Фураева

МПК: G01R 31/317

Метки: пробник, проверки, устройств, цепей, цифровых

..."0", на зажиме 5 - логическая "4 ". При отсутствии на входах синхронизатора 7 синхроимпульсов на его выходе - уровень "0". Поэтому при наличии на входном зажиме 1 логической или логического "0" на выходе одного из блоков стробирования, например блока 8, формируется уровень "4", который переключает один из элементов 18, и на его выходе устанавливается уровень "4 ", который, поступая на соответствующий вход блока 20, заставляет светиться лампу индикации соответственно проверяемому уровню.При контроле импульсных сигналов исходное состояние пробника следующее: на зажимах 4 и 5 - уровни " ", на единичном выходе кб -триггера 14 - уровень "1 на выходе элемента 15 - уровень "0", цепь обратной связи элементов 18 и 19 заблоки рована. При...

Номер патента: 549877

Опубликовано: 05.03.1977

Авторы: Матюшевская, Матюшевский, Морщенок, Тюнин

МПК: H03K 3/284

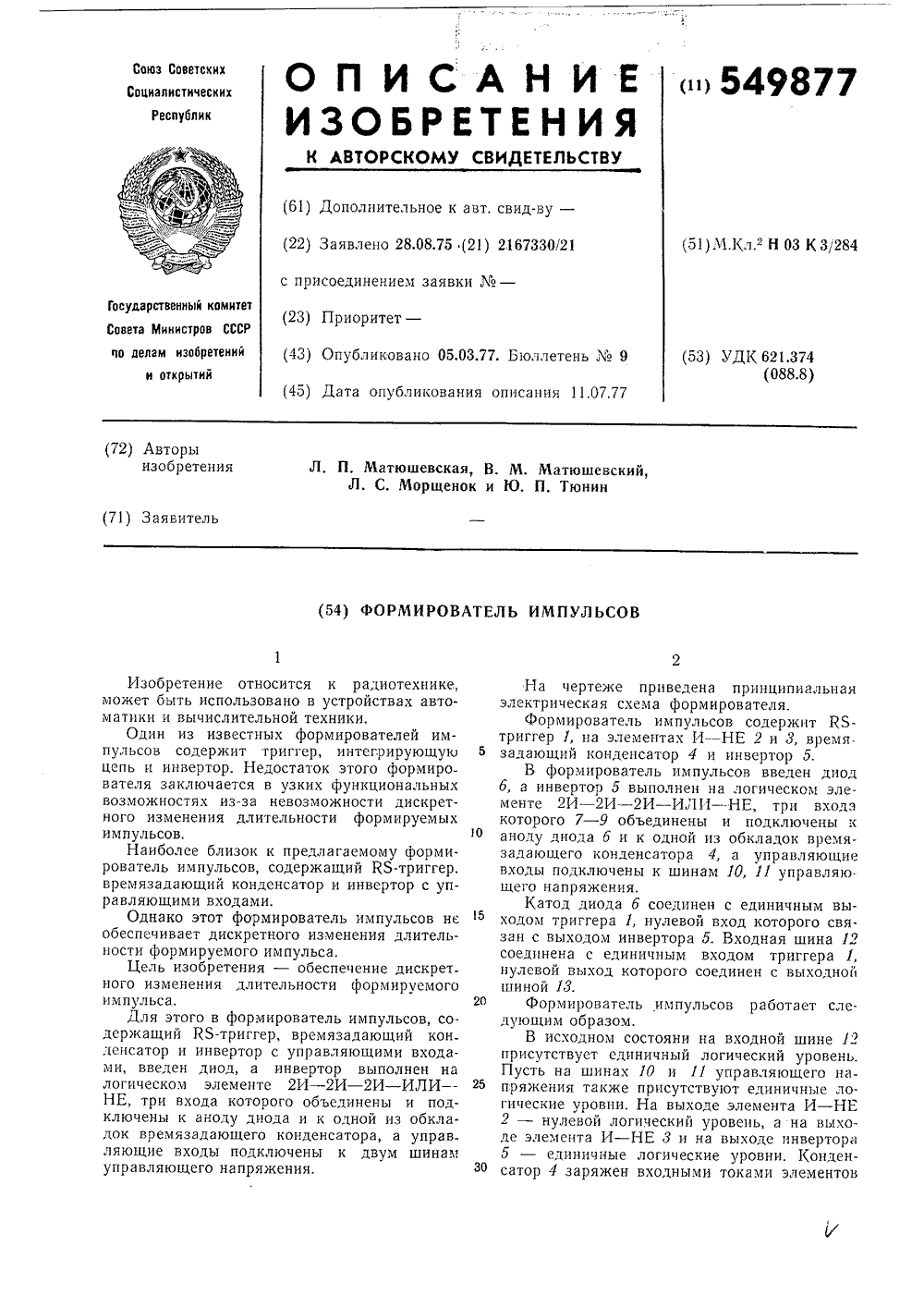

Метки: импульсов, формирователь

...диода б соединен с единичным выходом триггера 1, нулевой вход которого связан с выходом инвертора 5. Входная шина 12 соединена с единичным входом триггера 1, нулевой выход которого соединен с выходной шиной 18.Формирователь импульсов работает следующим образом.В исходном состояни на входной шине 12 присутствует единичный логический уровень. Пусть на шинах 10 и 11 управляющего напряжения также присутствуют единичные логические уровни. На выходе элемента И - НЕ 2 - нулевой логический уровень, а на выходе элемента И - НЕ 3 и на выходе инвертора 5 - единичные логические уровни. Конденсатор 4 заряжен входными токами элементов549877 Формула изобретения Составитель Ю. Еркиндактор Б. Федотов Техред М. Семенов Корректор И. Симкина...

Номер патента: 538483

Опубликовано: 05.12.1976

Авторы: Матюшевский, Морщенок, Тюнин

МПК: H03K 5/04

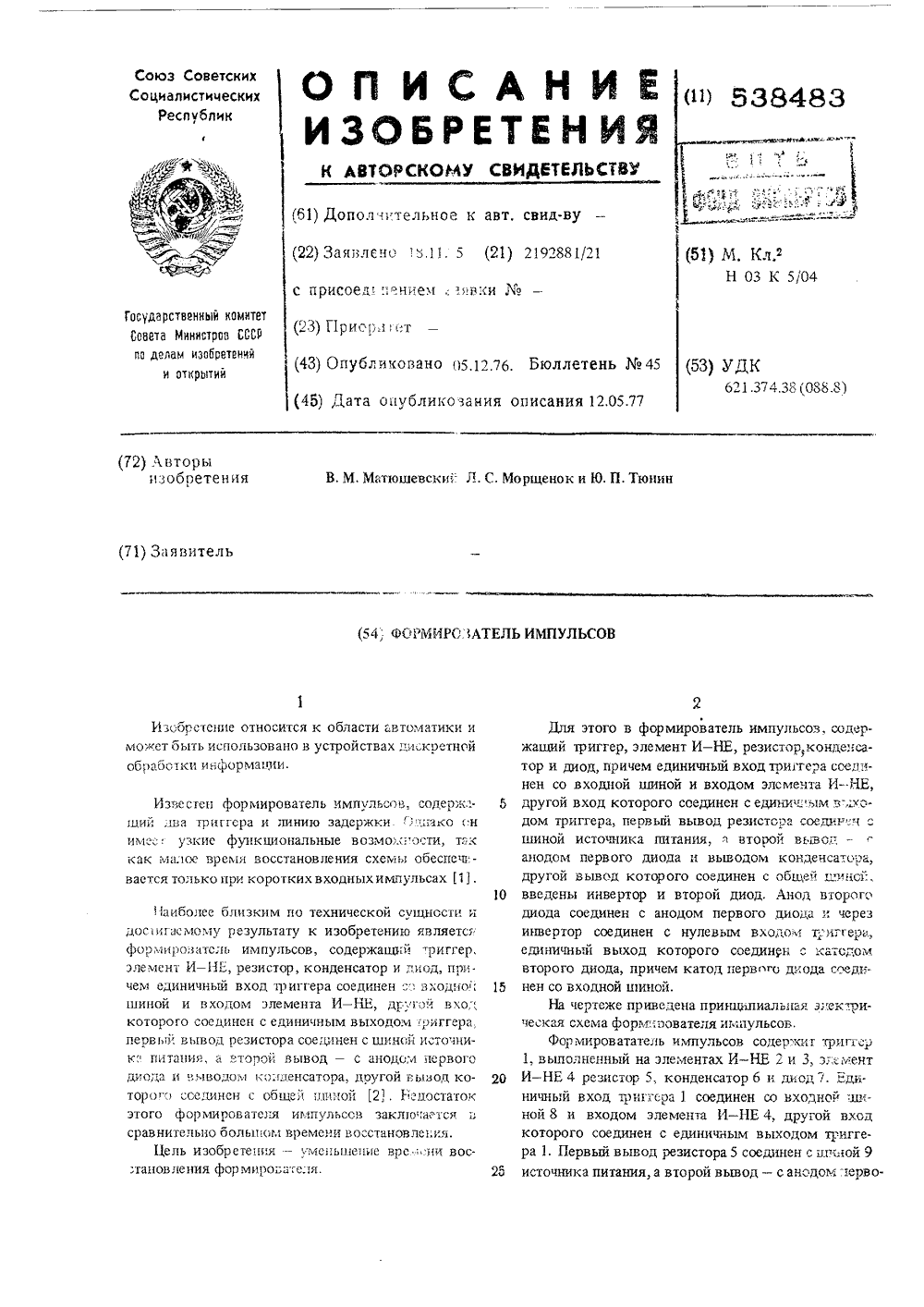

Метки: импульсов, формирователь

...диода 7 соединен со входной шиной 8, Выход 12 формирователя подключен к выходу элемента И - НЕ 4,10Формирователь импульсов работает следующим образом. В исходном состоянии на входной шине 8 присутствует единичный логический уровень, при котором на элементах И-НЕ 2 и 3 присутствуют соответственно нулевой и единичный уровни, Диод 11 смещен15 в прямом направлении, и конденсатор б заряжен. Диод 7 смещен в обратном направлении, На выходах инвертора 10 и элемента И-НЕ 4 присутствуют единичные логические уровни. При поступлении на входную шину 8 нулевого уровня триггер 1 переключается, и на выходе элемента И - НЕ 2 формируется единичный, а на выходе элемента И - НЕ 3 нулевой логические уровни. Диод 7 смещается в прямом направлении, а диод 11 -...

Номер патента: 533933

Опубликовано: 30.10.1976

Авторы: Лукашенок, Тюнин, Ушаков

МПК: G06G 3/06

Метки: гармонический, генератор

...второго кривошипа 7, кулису 8, шатун (поводок) 9, ползун 10, две пружины 11, направляющие кулисы 12 и ползуна 13. Радиус кривошипа б равен длине шатуна 9.Работает генератор следуюгцпм образом.20 При вращении вала 3 с постоянной угловой скоростью ю ползун 10 совершает возвратно-поступательное движение в направляющих 18 по гармоническому законуу(1) = 2 Р 1 зш соУ,25 где Р, - радиус кривошипа б.Для вывода ползуна 10 из мертвых точек он посредством двух пружин 11 связан с кулисой Я, в прорези которой перемещается кривошип т с радиусом Рг, вдвое превышаю- ЗО щим радиус кривошипа б.,При этом для создания избыточного усилия на ползун 10 при нахождении кривошипа б в одном из вертикальных положений, кривошип 7 сдвинут относительно него в...

Номер патента: 531146

Опубликовано: 05.10.1976

Авторы: Дубров, Матюшевский, Тюнин

МПК: G06F 3/02

Метки: ввода, информации

...постугаюший с шифратора 2, запоминается и хранится в регистре 3,ступающий с выхода элемента "ИЛИ" 6. Последнее достигается тем, что время за ряда конденсатора до порогов переключения инвертора 8 и триггера 4 выбрано большим, чем время дребезга контактов при нажатии клавиши.При отпускании ранее нажатой клавиши на выходных шинах шифратора 2 вследствие дребезга контактов также появляются пачки импульсов ( 4 , на фиг. 2, а), поступающие через элемент "ИЛИ" 6 на единичный вход триггера 4, Так как ча нулевом входе триггера 4 в его время присутствует высокий уровень, поступающий с конденсатора 10 и стремящийся вернуть триггер в нулевое состояние, то пачка импульсов "проходится на единичный вход триггера 4 (фиг. 2, б), Однако элемент "ИЛИ-НЕ" 7...

Номер патента: 498525

Опубликовано: 05.01.1976

Авторы: Мухамедов, Стариков, Тотиашвили, Тюнин

МПК: G01M 9/00

Метки: аппарата, аэродинамического, качества, летательного

...показано уст,ройство, общий вид в двух проекциях.Устройство содержит упругую пластину 1 с тензодатчиками, расположенными перпендикулярно набегающему потоку в трубе, крепящуюся двумя своими концами к растяжке 2, закрепленной на двух основаниях 3 и 4. Натяжение растяжки регулируется гайкой 5,Тензоэлемент 6 шарнирно соединен с упругой пластиной 1, причем на нем расположены два тензометра 7 и 8 для замера подъемной силы.Тензоэлемент 6 через штыри 9 посредством струн 10 связан с качалками 11 и 12, шарнирно закрепленными на кронштейнах 13 и 14. Качалки 11 и 12 соединены между собой посредством троса 15, закрепленного на четырех роликах 16. Натяжение троса 15 регулируется тендером 17. Трос 15 жестко закреплен к ползуну 18, перемещающемуся по...

Номер патента: 492892

Опубликовано: 25.11.1975

Авторы: Васюхно, Лукашенок, Тюнин

МПК: G06G 9/00

Метки: коррелятор, низкочастотный, фотоэлектрический

...корпус 7, в боковых окнах которог(крепятся фоторезисторы 2 (а, б, в, г),пустотелый инерционный элемент 8 с про- ррезями и расположенным внутри осветителем 9 с системой линз, служащих для создания равномерных световых потоков, пружины 10 и 11. Для совмещения оси оп:тической системы с центром окошек пред- цназначена гайка 12, зафиксированная распорвой шайбой 13. В верхней части инерционного элемента и корпуса имеются отверстия теплоотвода,Работает коррелятор следующим образом,Чувствительный блок 1 закрепляется наисследуемом объекте, и его корпус 7 вместе с четырьмя фоторезисторами 2 колеблется по закону Х ( 1 ). Инерционный Мэлемент 8 вместе с расположенным внутри осветителем 9 путем соответствующего подбора упругости пружин 10 и...

Номер патента: 491062

Опубликовано: 05.11.1975

Авторы: Стариков, Трофимов, Тюнин

МПК: G01M 9/00

Метки: вращательных, коэффициентов, производных

...мальтийский механизм 21 связана с реверсивными электродвигателем 22, расположенным на оси вращения качалки.Правое плечо качалки 18 посредством кривошипнога механизма 23 связано с прпвадам 24.Злсктрическая схема управления установкой включает в себя следуюшис элементы: источник постоянного тока, реверсивный электродвигатель 22 (фиг. 3), концевой выключазо тель на мальтийском механизме 25, концевойвыключатель на зубчатой рейке сигнализации угла установки модели 26, главный выключатель 27 и переключатели полярности, электромагнитные кнопки 28 промежуточных углов установки модели, электролампочки сигнализации 29.Устройство работает следующим образом.Привод 24 через кривошипно-шатунный механизм 23 сообщает двуплечей качалке...

Номер патента: 489976

Опубликовано: 30.10.1975

Автор: Тюнин

МПК: G01L 7/04

Метки: манометр

...механизм 10, тягу 11, соединяющую трибко-секторный механизм 10 с трубчатой пружиной 6, скобу 12 для соединения тяги 11 с пружиной 6 и штифт 13. Скоба 12 прикреплена к трубчатой пружине 6 в средней части ее ра бочей длины, Трибко-секторный механизм 10 и кулачок 8 закреплены на держателе 5 и его приливе 9. Штифт 13 входит свободнь:м концом в фигурный паз кулачка 8Прп повышении давления в трубчатой пружине 6 наряду с перемещением ее свободного конца в обычной работе приводится во вращение и кулачок 8 через скобу 12, тягу 1 и трибко-секторный механизм 1 О. Такое перемещение кулачка 8 позволяет его фигурному пазу следовать за перемещением штифта 13 так, что между стенками паза кулачка 8 и штифтом 13 в любой произвольный момент остается...

Номер патента: 487449

Опубликовано: 05.10.1975

Авторы: Луценко, Матюшевский, Морщенок, Тюнин

МПК: H03K 3/28

Метки: импульсов, формирователь

...импульсов высокого уровня схема возвращается в исходное состояние.Далее процессы повторяются. хнике, мох вычислиьсов, содердва из кото- , и интегривходе третьстабильноьса.элемента мирователя грирующая пиальная 1 ены поИ - НЕь 4, соса 6, наь 7,соса 9.ющим о е ояего 20 оярова ения. изкий - НЕазрянден теляНауров2, 3женсато Предмет иФормирователь импу элемента И - НЕ, дв по схеме триггера, и и обретени К АВТОРСКОМУ СВ ата опубликоваш я оппса Изобретение относится к радио жет быть использовано в устройст тельной техники и телеавтоматики Известен формирователь импул жащий три элемента И - НЕ,рых соединены по схеме триггера рующую КС-цепь, включенную на его элемента И - НЕ. Цель изобретения - повышение сти длительности выходного импу,Для...

Номер патента: 456161

Опубликовано: 05.01.1975

Авторы: Васюхно, Каминский, Тюнин

МПК: G01L 1/04

Метки: гидродинамических, золотниковых, парах, сил

...полумост, усилителя 12, двух мостовых схем 13 и 14, расположенных на тензобалках 9, гальванометров 15 и 16. Каналы 17, 18 и 19 служат 15 для подвода и отвода жидкости к исследуемому золотнику.При подведенном к каналу 17 давлении ивключенном приводе 6 жидкость в зависимости от положения золотника 2 поступает по очередно в каналы 18 и 19. Перемещение золотника происходит кривошипно-шатунныммеханизмом 5.При перемещении золотника на величинубольше зоны нечувствительности в каналах 25 золотниковой пары создается поток жидкости, который воздействует на золотник 2 таким образом, что золотник стремится вернуться в исходное положение т. е. гидродинамическая сила всегда направлена на закрытие 30 перепускного окна.Сила, действующая на золотник,...

Номер патента: 445872

Опубликовано: 05.10.1974

Авторы: Тотиашвилли, Тюнин, Ушаков

МПК: G01M 9/00

Метки: вращательных, значений, производных, раздельных

...Корпус 20 жестко насажен на вал 21 привода.В корпусе ЯО имеется два подшипника 22 и 23, служащие опорамивяла 14. Поюшийнин 22 обеспечиваетсообщность валов 14 и 21.Вал 21 имеет свой опорный подшипник 24.Червяки 16 и 17 сочленены с валами 54458и 26 элевтродвигателй 27. и 28.Питание электродвигателей осуществляется через коллектор 29.Устоойство работает следующимобразом.5Привод 1 через систему конических шестерен 2, муФту 3 и кривошипно-шатунные механизмы задаетгармонические колебания исследуемой модели 7.10Через шестерни 2,8,узел 9,механизмы 10,систему тяг и качаловот привода задается колебание решетке проФлей 13 в потоке аэроди-намической трубы. В результате од-новременного колебания модели 7 ипроФилей 13 на исследтемув модельбудут...

Номер патента: 444958

Опубликовано: 30.09.1974

Авторы: Исхаков, Тюнин

МПК: G01L 7/04

Метки: манометрическая, пружина, трубчатая

...с меньш ной по отпошени 1я трубча сечении тлпчаю я точност зависимо аждый ей высото о к послетая пруж сильфоно ща яся ных харасти от уд предыду й и боль Д 5 юше 51 1 на пм образную тем, что, стер истьпт аления от щпй гофр шей ширигофру. 122) Заявлено 30.06,72 1с присоединением з(32) ПриоритетОпубликовано 30.09.74.Дата опубликования оп 1 4) МАНОМЕТРИЧЕСКАЯ ТРУБЧЛ Изобретение относится к области приборостроения и может быть использовано в качестве упругого чувствительного элемента в приборах, измеряющих давление,Известны манометрические трубчатые пружины, имеющие в поперечном сечении сильфонообразную конфигурацию с внутреннимн складками, расположенными по всей длинс пружины перпендикулярно к плоскости движения свободного ее конца. Таки....

Номер патента: 434616

Опубликовано: 30.06.1974

Авторы: Морщенок, Пко, Тюнин

МПК: H03K 17/08, H04M 7/06

Метки: выходных, защиты, каскадовмагистрального, короткогозамыкания, линии, усилителя

...благодаря чему на ее выходе формируется высокий (разрешающий) уровень напряжения, поступающий на второй О вход магистрального усилителя 3.434616 Фиг, 1 При подаче на первый вход магистрального усилителя 3 и на информационный вход 2 устройства защиты 1 высокого уровня напряжения на входе линии 4 формируется также высокий уровень, который преобразуется инвертором б, формирующим на втором входе логической схемы И - НЕ 7 низкий уровень напряжения. Элемент задержки 5 предназначен для поддержания низкого уровня на первом входе логической схемы И - НЕ 7 при подаче на информационный вход 2 высокого уровня до появления низкого уровня на выходе инвертора 6 и втором входе логической схемы И - НЕ 7. Величина времени задержки элемента задержки 5...

Номер патента: 433497

Опубликовано: 25.06.1974

Авторы: Лукашенок, Тюнин

МПК: G06G 7/16

Метки: напряжений, умножения

...может быть испол а дом, а другая диагональ - с выходом втозовано при гармоническом и корреляцион- рого усилителя.ном анализе. На чертеже изображена принципиальнаяИзвестно множительное устройство для . электрическая схема предлагаемого устройперемноженни двух электрических сигна- ства.лов, заданных напряжением, с помощью 10 Оно содержит усилители 1 и 2 и моодифференциальной мостовой схемы, содер- товые схемы 3 и 4. Мэстовая схема 3 жащей четыре фоторезистора, освещен- содержит подвижную катушку электроннаность которых изменяется по закону мического узла с комплексным сопротиводного из сомножителей посредством влек- лением ЕЕ, подстроечную индуктивностьтродинамического узла с катушкой и све , , подстроечный резистор Ртт и...
