Формирователь импульсов

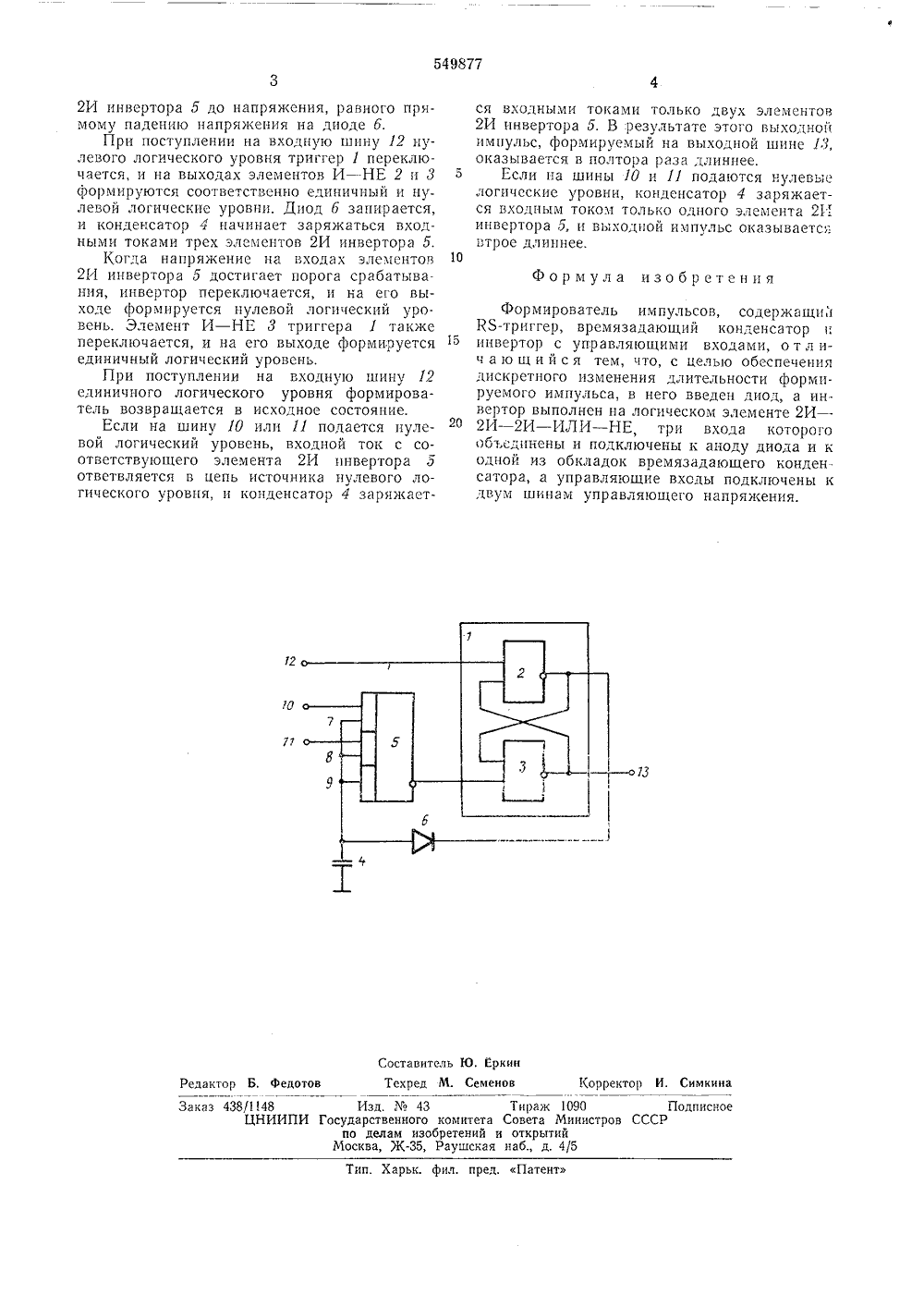

О П И С А Н И Е (11)549877ИЗОБРЕТЕН ИЯ Союз Советских Социалистических РеспубликК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1) Дополнительное к авт. свид-ву М,Кл, Н 03 К 32 22) Заявлено 28.08,75 (21) 2167330/2 присоединением заявки-Государственныи комите Совета Министров ССС(23) Приорит Опубликовано 05.03,77. БюллетеньДата опубликования описания 11.07.7 3) УДК 621.374по делам нзобретени и открытий(54) ФОРМИРОВАТЕЛ ПУЛЬС 5 О формириггер. р супение дискрет. формируемого Изобретение относится к радиотехнике,может быть использовано в устройствах автоматики и вычислительной техники.Один из известных формирователей импульсов содержит триггер, интегрирующуюцепь и инвертор. Недостаток этого формирователя заключается в узких функциональныхвозможностях из-за невозможности дискретного изменения длительности формируемыхимпульсов.Наиболее близок к предлагаемомурователь импульсов, содержащий КЬ-твремязадающий конденсатор и инверторавляющими входами.Однако этот формирователь импульсов необеспечивает дискретного изменения длительности формируемого импульса.Цель изобретения - обеспечного изменения длительностиимпульса.Для этого в формирователь импульсов, содержащий Ю-триггер, времязадающий конденсатор и инвертор с управляющими входами, введен диод, а инвертор выполнен налогическом элементе 2 И - 2 И - 2 И - ИЛИ - НЕ, три входа которого объединены и подключены к аноду диода и к одной из обкладок времязадающего конденсатора, а управляющие входы подключены к двум шинамуправляющего напряжения,На чертеже приведена принципиальная электрическая схема формирователя.Формирователь импульсов содержит КЬ- триггер 1, на элементах И - НЕ 2 и 3, время задающий конденсатор 4 и инвертор 5.В формирователь импульсов введен диод б, а инвертор 5 выполнен на логическом эле. менте 2 И - 2 И - 2 И - ИЛИ - НЕ, три входа которого 7 - 9 объединены и подключены к аноду диода б и к одной из обкладок время- задающего конденсатора 4, а управляющие входы подключены к шинам 10, 11 управляю. щего напряжения,Катод диода б соединен с единичным выходом триггера 1, нулевой вход которого связан с выходом инвертора 5. Входная шина 12 соединена с единичным входом триггера 1, нулевой выход которого соединен с выходной шиной 18.Формирователь импульсов работает следующим образом.В исходном состояни на входной шине 12 присутствует единичный логический уровень. Пусть на шинах 10 и 11 управляющего напряжения также присутствуют единичные логические уровни. На выходе элемента И - НЕ 2 - нулевой логический уровень, а на выходе элемента И - НЕ 3 и на выходе инвертора 5 - единичные логические уровни. Конденсатор 4 заряжен входными токами элементов549877 Формула изобретения Составитель Ю. Еркиндактор Б. Федотов Техред М. Семенов Корректор И. Симкина Изд.43ударственного комитет по делам изобретений Москва, Ж, Раушска Тираж 1090Совета Минисоткрытийнаб., д, 4/5 Подписноев СССР каз 438/148ЦНИИПИ Г ип. Харьк. фил. пред. Патент 2 И инвертора 5 до напряжения, равного прямому падению напряжения на диоде б.При поступлении на входную шину 12 нулевого логического уровня триггер 1 переключается, и на выходах элементов И - НЕ 2 и 3 формируются соответственно единичный и нулевой логические уровни. Диод б запирается, и конденсатор ( начинает заряжаться входными токами трех элементов 2 И инвертора 5.Когда напряжение на входах элементов 2 И инвертора 5 достигает порога срабатывания, инвертор переключается, и на его выходе формируется нулевой логический уровень. Элемент И - НЕ 3 триггера 1 также переключается, и на его выходе формируется единичный логический уровень.При поступлении на входную шину 12 единичного логического уровня формирователь возвращается в исходное состояние.Если на шину 10 или 11 подается нулевой логический уровень, входной ток с соответствующего элемента 2 И пнвертора 5 ответвляется в цепь источника нулевого логического уровня, и конденсатор 4 заряжается входными токами только двух элементов 2 И инвертора 5. В результате этого выходной импульс, формируемый на выходной шине 11, оказывается в полтора раза длиннее.5 Если па шины 10 и 11 подаются нулевыелогические уровни, конденсатор 4 заряжается входным током только одного элемента 2 И инвертора 5, и выходной импульс оказывается втрое длиннее.10 Формирователь импульсов, содержащийЙЯ-триггер, времязадающий конденсатор н 15 инвертор с управляющими входами, отл ич а ю щ и й с я тем, что, с целью обеспечения дискретного изменения длительности формируемого импульса, в него введен диод, а ин.вертор выполнен на логическом элементе 2 И - 2 И - 2 И - ИЛИ - НЕ, три входа которого объединены и подключены к аноду диода и к одной из обкладок времязадающего конден сатора, а управляющие входы подключены к двум шинам управляющего напряжения.
