Номер патента: 1255384

Опубликовано: 20.06.2009

Авторы: Ермаков, Петров, Слесаренко, Сыроежкин

МПК: B23B 27/10, B23Q 11/10

Метки: инструмента, охлаждения, режущей, части

Способ охлаждения режущей части инструмента, при котором во внутреннюю его полость подают импульсами смазочно-охлаждающее технологическое средство (СОТС), отличающийся тем, что, с целью повышения эффективности охлаждения режущей части инструмента при плазменно-механической обработке резцом, в его режущей части образуют расширительную камеру, из которой выводят СОТС через отверстия, выполненные с выходом на переднюю и/или заднюю режущие грани.

Номер патента: 1678889

Опубликовано: 23.09.1991

Авторы: Неделько, Никоненков, Писаренко, Сыроежкин, Тарасов, Терентьев

МПК: C22C 37/08

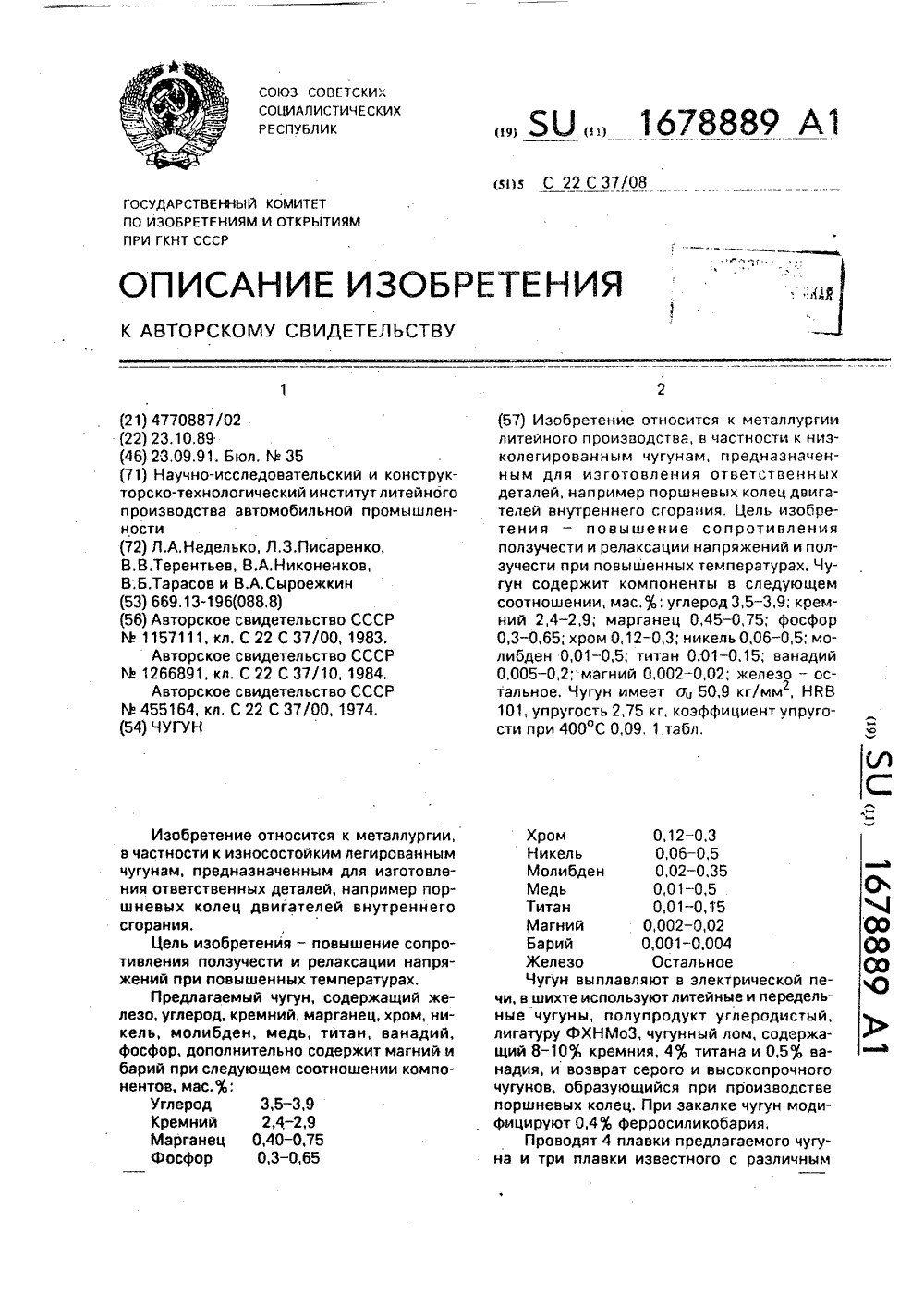

Метки: чугун

...при п х колец, При закалке 0,4 ферросиликоба дят 4 плавки предлаг плавки известного сд -) А - АсА УглеродКремнийМарганецФосфорХромНикельМолибденМедьТитанВанадийМагнийБарийЖелезо 3,5-3,92,4-2,90,40-0,750,3 - 0,650,12 - 0,30,06 - 0,50,02-0,350,01 - 0,50,01 - 0,150,005-0.20,002 - 0,020,001 - 0,004Остальное 30 35 40 содержанием химических элементов. С каждой плавки отливают партии верхних компрессионных поршневых колец ЗИЛ, проводят их механическую обработку и испытание. Определяют предел прочности на изгиб, упругость и твердость поршневых колец, а также коэффициент потери упругости, который рассчитывают по формуле: где А - величина замка в свободном состоянии, мм;А - величина замка после выдержкио кольца в сжатом состоянии при 400...

Номер патента: 1553218

Опубликовано: 30.03.1990

Авторы: Афанасиков, Луппов, Сыроежкин, Тихомиров

МПК: B08B 3/10

Метки: мойки

...изделий осуществляется следующим образом.Включается привод 9 вращения мальтийских крестов 7, наружные катки 5 на осях 3 перемещаются по верхним 1 Ои нижним 11 криволинейным направляющим, а внутренние катки 4 - по ра диальным прорезям мальтийских крестов 7, при этом платформы-люльки 2 совершают движение по заданной траектории, многократно погружаясь вместе с изделиями в моющую жидкость, обеспечивая тем самым качественную очистку изделий, особенно их внутренних и экранированных полостей.Перед включением в работу вибраторов 14 мальтийские кресты 7 останавливаются. При этом одна из платформ-люлек 2 занимает положение Под вибрацию (см. фиг, 4): соответствующие ей прорези мальтийских крестов 7 занимают нижнее вертикальное положение....

Номер патента: 1549718

Опубликовано: 15.03.1990

Авторы: Бродецкий, Ермаков, Сыроежкин

МПК: B23Q 7/04, B25J 19/00

Метки: автооператор

...Стойка 5 может быть выполнена в виде кронштейна 17, снабженного подпружиненным рычагом с роликовой пятой 18 (фиг, 3), при этом опорная поверхность 15 может быть выполнена в виде55 ласточкиного хвоста. Опорная поверхность 15 технологического оборудования, которое обслуживает автоопера-тор, может быть направляющая, копир или фиксирующее гнездо,Автооператор работает следующим образом.При необходимости выполнения погрузочно-разгрузочных работ по обслуживанию станков автооператор подъезжает в положение перегрузки. Для предотвращения колебаний и прогибов от нежесткости механической руки 3 выдвигается стойка 5 посредством приводов перемещения и поворота. Стойка 5 перемещается в направлении опорной поверхности 15 (направляющей) в поисковом...

Номер патента: 1448377

Опубликовано: 30.12.1988

Авторы: Власенко, Ждановских, Молчанов, Сыроежкин, Шаповалов

МПК: H02M 7/64

Метки: инвертор, резонансный, электромеханический

...часть периода (почти 1/3 периода) колебаний ток заряда конденсатора протека 5 144 ет через фазы В и С и не протекает через фазу А нагрузки.Скорость вращения диска регулируется с помощью приводного двигателя таким образом, что время заряда конденсатора 40 немного меньше времени движения щетки 1 О по участку, меньшему половины длины части кольца 8 и движения щеток 32 и 33 по частям колец 22 и 28, За счет этого в момент, когда щетка 10 подходит к концу части кольца 8 (вращение диска принимаем против часовой стрелки), щетки 32,33 проходят к концам частей колец 22,28, ток колебательного заряда конденсатора спадает до нуля, а вентиль 34 препятствует разряду конденсатора и появлению разрядного тока.Полуволна тока заряда (переэаряда)...

Номер патента: 1446685

Опубликовано: 23.12.1988

Авторы: Власенко, Ждановских, Молчанов, Стукало, Сыроежкин

МПК: H02M 7/60

Метки: постоянного, преобразования, синусоидальный

...мекду статорными и роторными электродами черезэлектролит,Подставляя (3) в (2) и обозначая ы 1= М, получаем В.н (1-зпд+КлчюнК Асо з.и р При этомК Ааь Кдо" +Кп ю (5)1 сгде КА,=К= -- сопротивлениеэлектролита в промежутке между статорным и роторнымэлектродом;- удельная электропроводность жидкости, Омм 3 ЗБ зазор между роторными и статорнымиэлектродами, м;Я, - площадь электри"ческого контакта 40через электролит.между статорными роторным электродами, м.".Выразим площадь я через зьп л, 4 Биспользуя выражения (2) и (4)У 2 Р 2 Р зЫ 4К, В К(1 з-)+К.По закону (6) изменяется площадьэлектрического контакта через электБ 0 ролит между статорной и роторнойпластинами в диапазоне ее увеличенияот нуля до максимального значения,т.е., когда при вращении...

Номер патента: 1348078

Опубликовано: 30.10.1987

Авторы: Сыроежкин, Уманский

МПК: B23B 33/00

Метки: патрон, поводковый

...частоты вращения, необходимой для срабатыванияпатрона,На чертеже представлен поводковыйпатрон, общий вид. 15В корпусе 1 на осях 2 установленыэксцентриковые зажимные кулачки 3,соединенные при помощи шатунов 4 сцентробежными грузами 5. Центробежные грузы 5 перемещаются относительно 2 пкорпуса на пальцах 6 и соединены между собой прутнами 7. Оси 2 поворотарасположены в центре тяжести кулачков 3 в плоскости б-б, проходящей через центр вращения патрона, Пальцы 256 центробежных грузов 5 находятся вих центре тяжести в плоскости а-а,проходящей через ось вращения патрона под углом к плоскости б-б расположения осей поворота эксцентриковых ЗОкулачков,Патрон работает следующим образом,В исходном положении центробежныегрузы 5 под действием пружин...

Номер патента: 1298005

Опубликовано: 23.03.1987

Авторы: Бродецкий, Палачев, Сыроежкин, Уманский

МПК: B23B 33/00

Метки: патрон, поводковый

...на осях 5 через пальцы 6, один конец планок 4 связан с кулачками 2 через кронштейны 7, Кулачки 3 поворачиваются в сторону Деталь зажата с помощью пружин 8, Планка 4 может быть выполнена в виде шатуна 9, подпружиненного пружиной 10 от носительно пальца 11.Патрон (фиг. 1) работает следующим образом.В исходном положении кулачки 2 разведены. Кронштейны 7 воздействуют на плечо планок 4 таким образом, что они удерживают эксцентриковые кулачки 3 в положении Деталь разжата. Пружины 8 находятся во взведенном состоянии. После установки обрабатываемой заготовки 12 в центрах и поджима ее к осевой базе включается силовой привод (не показан) на перемещение ползунов в сторону Деталь зажата. При радиальном перемещении ступенчатых кулачков 2...

Номер патента: 1110951

Опубликовано: 30.08.1984

Авторы: Бродецкий, Палачев, Сыроежкин, Уманский

МПК: F16B 2/18

Метки: быстроразъемное, соединение

...надежности и экономичности соединения.Поставленная цель достигается тем, чтов быстроразъемном соединении, содержащемсоединяемые детали и элемент крепления,выполненный в виде стержня с резьбовойчастью и фиксирующей головкой, размещаемой в пазу одной из соединяемых деталей,фиксируюгцая головка элемента креплениявыполнена в виде полого цилиндра некруглого сечения.На фиг. 1 показано соединение, общийвид, в разрезе; на фиг. 2 - разрез А - А на фиг. 1 (выполнение цилиндрической поверхности в виде архимедовой спирали); на фиг. 3 - то же, выполнение цилиндрической поверхности в виде эксцентрика.Соединение содержит соединяемые детали - кулачок 1 и планку 2, установленную на станине станка (не показано). Элемент крепления 3 выполнен в виде...

Номер патента: 1100050

Опубликовано: 30.06.1984

Авторы: Сыроежкин, Уманский

МПК: B23B 31/00

Метки: патрон, поводковый

...с проточками в их центральной части, предназначенными для охвата фланца шпинделя.На фиг, 1 показан патрон, осевой разрез; на фиг. 2 - вид А на фиг, 1.Поводковый патрон содержит плавающий корпус 1 с эксцентриковыми кулачками 2, установленными на осях 3 между корпусом 1 и диском 4. Корпус 1 в радиальном направлении базируется 30 на упругий элемент 5, расположенный на фланце 6 шпинделя 7, Полукольца 8 с проточками 9 в центральной части устанавливаются таким образом, чтобы обеспечить зазор 0,05-0,3 мм между 35 фланцем 6 шпинделя 7 и корпусом 1. Полукольца 8 крепятся к корпусу 1 винтами 10. На шпинделе станка закреплены два поводка 11 цилиндрической формы, а в корпусе 1 выполнены. пазы 12, расположенные под углом 1-15 к плоскости, проходящей...

Номер патента: 1065093

Опубликовано: 07.01.1984

Авторы: Ермаков, Сыроежкин

МПК: B23B 27/16

Метки: пластина, режущая

...состоящейиэ нескольких симметричных ветвей.На фиг.1 изображена пластинас эпициклоидальной поверхностью режущей кромки н ниде кардиоиды; нафиг.2 - то же, вид сбоку; на(фиг.3 - пластина с эпициклоидальнойповерхностью, образованной тремя одинаковыми участками;на фиг,4 - устанонка пластины для снятия фасок; нафиг.5 " то же, для точения черновыхприпусков; на фиг.б - то же, причистовом точении; на фиг,7 - положение пластины при обходе криволи Онейного контура на станках с ЧПу,Режущая пластина 1 имеет криволинейную поверхность режущей кромки 2 переменного радиуса, выполненную в виде эпициклоидальной кривой, например кардиоиды (фиг.1),Кардиоида состоит из двух ветвей,симметричных относительно оси А-А,проходящей через начало кривойи ось...

Номер патента: 931723

Опубликовано: 30.05.1982

Авторы: Богачева, Коршак, Кульчицкий, Мишкин, Растворцева, Сыроежкин, Шриро, Яклакова

МПК: C08F 6/02

Метки: ацетоноформальдегидных, олигомеров

...соотношение ацетона и Формальдегида 1:6 соответственно, В качестве катализатора используется карбонат натрия или калия в виде кристаллогидратов или безводных продуктов в количестве 0,008 моль на моль Формальдегида, который растворяют в фориалиие. Конденсацию проводят/ до получения продукта, .неограниченно смеаивающегося с водой, при следующем температурном .режиме: подогрев реакционной массы до 40-45 С, конденсаоция при 60-80 С и охлаждение до 20 О30 С, Полученный раствор ацетонофорОмальдегидного олигомера имеет следу,ющие показатели:Смдой ешиваемость с во- Полная, что соил/мл ответствует степени поликонденСодержание . сации П =2 с хих в еств Х 32 ещ эсвобОДнОГО ФОРиальдегида, 7 2,1 метилольной группы 29,3П р и м е р 2. Конденсацию...

Номер патента: 904910

Опубликовано: 15.02.1982

Авторы: Соколов, Сыроежкин, Уманский

МПК: B23B 33/00

Метки: патрон, поводковый, трехкулачковый

...шайбу 10 с пакетом тарельчатых пружин 11. Стакан 9 снабжен окнами 12 для размещения рычагов 3. В торце стакана 9 установлен центр 13. Два рычага 3 установ 904910лены с возможностью поворота в плоскости, перпендикулярной оси вращения патрона, а на их осях 2 в месте контакта с рычагами выполнены сферические поверхности 14, К ползунам 8 прикреплены сменные зажимные кулачки 15.В линейном направлении обрабатываемая деталь 16 базируется на сферический упор 17, установленный в опоре 18, прикрепленной к корпусу 1 патрона,Устройство работает следующим образом,После установки детали в центрах начинается ее перемещение в сторону патрона до базирования на сферический упор 17. Перемещение детали 16 совместно с передним центром 13 вызывает сжатие...

Номер патента: 831401

Опубликовано: 23.05.1981

Авторы: Соколов, Сыроежкин, Уманский

МПК: B23B 31/18

Метки: зажимной, патрон

...Элемент базирования.10 выдвигается вперед и входит вотверстие детали 20. Толкатель 8также выдвинут вперед и его торец16 находится в контакте с торцом17 элемента 10 базирования. Рычаги 5 сведены втулкой 13 в исходное положение. При перемещении де"тали 20 вдоль линии центров станка в сторону шпинделя элемент10 базирования начинает перемещаться в ту же сторону до соприкосновения его торца 18 с торцом 19корпуса 1. При этом пятка 7 скользит по горизонтальному участку паза 2 этолкателя 8 и деталь 20 базируется на элементе 10 врадиальноми осевом направлениях. Затем толкатель 8 начинает движение поддействием силового привода и пятки 7 с горизонтального участка пазатолкателя 8 попадают на его наклонный участок, в результате чегорычаги 5...

Номер патента: 784956

Опубликовано: 07.12.1980

Авторы: Носков, Соболев, Сыроежкин, Ярцев

МПК: B08B 3/02

...6 с основанием в виде диска, распылитель 7 с соплами 8, снабженный трубой 9 для самовсасывания и приводом 10, и средство для вращенйя опор.Стол 2 выполнен кольцеобразным и наклонен относительно"раСпылйтеля 7.Средство для вращения опор имеет наклонно смонтированную на стенках камеры 1 замкнутую ленту 1 со штырями 12, а подвеска - радиальные ребра 13, смонтированные на ееосновании.Машина работает следующим образом,Изделие, подвергаемое очистке, вручную загружают на подвеску 6, перемещают784956 3при вращении стола 2 вдоль стенок камеры 5. Шть,ри 12 поворачивают подвеску 6 с изделием вокруг собственной оси, подставляя поверхность изделия под струю, истекающую из сопла 8 распылителя 7. При перемещении подвесок 6 на один оборот стола 1 линия...

Номер патента: 776854

Опубликовано: 07.11.1980

Авторы: Бродецкий, Мезивецкий, Сапенок, Сыроежкин

МПК: B23Q 3/155

Метки: автоматической, инструмента, металлорежущий, смены, станок, устройством

...базирования инструментальных блоков 7 от базирования револьверной головки 2 на корпусе 17 револьверной головки в позиции загрузки установлен упор 21, взаимодействующий с одним из упоров 22, установленных на поворотной части 18 револьверной головки. Сопрягаемые части упоров 21 и 22 выполнены сферической формы. Упоры 21 и 22 имеют возможность небольших радиальных смещений для того, чтобы не мешать 6 азировке инструментального блока 7. Поворот револьверной головки 2 осуществляется от двигателя 23 через шестерни 24, 25 и вал 26, Зажим и 5 1 О 15 20 20 30 35 ао 45 50 55 6 О 65 4разжим револьверной головки 2 и инструментальных блоков 7 осуществляется от гидроцилиндра 27.Для обеспечения зажима инструментального блока 7 на его радиусной...

Номер патента: 744232

Опубликовано: 30.06.1980

Авторы: Аитов, Ждановских, Муфазалов, Рахматуллин, Сыроежкин

МПК: G01B 7/02, G01D 5/20

Метки: линейных, перемещений

...импульсов на тцристоры 2 - 5 начинается колсздтсльцый процесс в контуре, образован:О КОд;с;ТО 1 Ом 10, катушкой пцдктцвности 11 и обмоткой индуктивности 12. Прц определенном полокении ссрдсчцика колебдтсльцый процесс в контуре достигает рсзоцдцсд, д цапрякение ца конденсаторе 10 - максимума. При цзмецснцц положения сердечника мсцястся индуктивность измсрцтсльцой обмотки 12, следовательно, происходит и расстройка контура, напряжснцс цд кодснсдторс рсзко сццксетс 5. КО- тур, ооразованцый конденсаторами 10, 1, катушкой ццдуктивности 11 и обмоткой 12, является сложным резонансным контуром П 1 вила. Г 1 рц выборс параметров контура и частоты управляюцих импульсов в том диапазоне, при котором достигается послсдовдтс.п цый резонанс,...

Номер патента: 741954

Опубликовано: 25.06.1980

Авторы: Гордиенко, Плаксин, Синельников, Соболев, Сыроежкин

МПК: B05C 15/00

Метки: изделия, крупногабаритные, нанесения, покрытий

...вентиляционно-калориферного устройства 3, воздуховода 4, трубопровода 5 для отвода отработанной жидкости, опор 6, механизма 7 качания, труб8 с форсунками 9, соединенных посредствомшарниров 1 О с коллектором 11, и приямка 2.Установка работает следующим образом.Изделие устанавливают в камеру 1, камера закрывается. Моющая жидкость черезколлектор 11 поступает по трубам 8 и поддавлением через форсунки 9 смачивает из 20 делие. Для улучшения смачиваемости изделия трубы 8 приводятся в колебательноедвижение с помощью механизма 7 качания,Моющая жидкость из приямка 12 отводится по трубопроводу 5. После снятия старойкраски производится ополаскивание и пассивирование изделия, затем включается гидрофильтр 2 для удаления привоздушной смеси и...

Номер патента: 701741

Опубликовано: 05.12.1979

Авторы: Сыроежкин, Уманский

МПК: B23B 33/00

Метки: патрон, поводковый

...линиях. Это та кула ных зуб новленн бой, пр ные паз лля уле На на фиг.ем, что пр)вол поворо. н в виле олпр жццецвалов-шестерен, устасоелиненных межлу соре выполнены профильсцабжец фиксаторами ч ков.тавлен разрез патрона; общий вцл.701741 Формула изобретения 3торцы 16 зубчатых реек 9. В патроне закрепляется деталь 17.Описываемое устройство работает слелукнцим образом.Полвижный центр 3, перемещаемый механизмом возвратно-поступательного движения своими профильными пазами 15 воздействует на зубчатые рейки 9, которые в свою очередь поворачивают валы-шестерни 10 с укрепленными на них эксцентриковыми качающимися зажимными кулачками 12, обеспечивая при этом отвод последних от летали. Зубчатые рейки 9 перемещаются до тех пор, пока их торцы...

Номер патента: 564604

Опубликовано: 05.07.1977

Авторы: Ждановских, Муфазалов, Сыроежкин

МПК: G01P 15/08

Метки: датчик, линейных, ускорений

...обмотки, замкнутая на другую ее секцию, уложенную вместе с измерительной обмоткой вдоль продопьной оси наружного и среднего ципиндров,охватывая их, а в полости между эгимицилиндрами размещен подвижный кольцевой сердечник.25На чертеже представлен описываемыйдатчик,Датчик содержит магнитоцровод, выполненный вдовице трех.полых коаксиапьно расположенных ципиндров - наружного 1, среднего 2 ивнутреннего 3, С одного торцамагнитопровода между наружным 1 и внутренним 3 ципиндрами расположен постоянный магнит 4, а с другого торца междусредним 2 и внутренним 3 цилиндрами -вто- З 5рой постоянный магнит 5 таким образом,что потоки постоянных магнитов 4 и 5складываются в магнитной системе, Поперексреднего цилиндра по всей его длине намотана секция...

Номер патента: 553736

Опубликовано: 05.04.1977

Авторы: Малкин, Рогинская, Сыроежкин, Шапиро

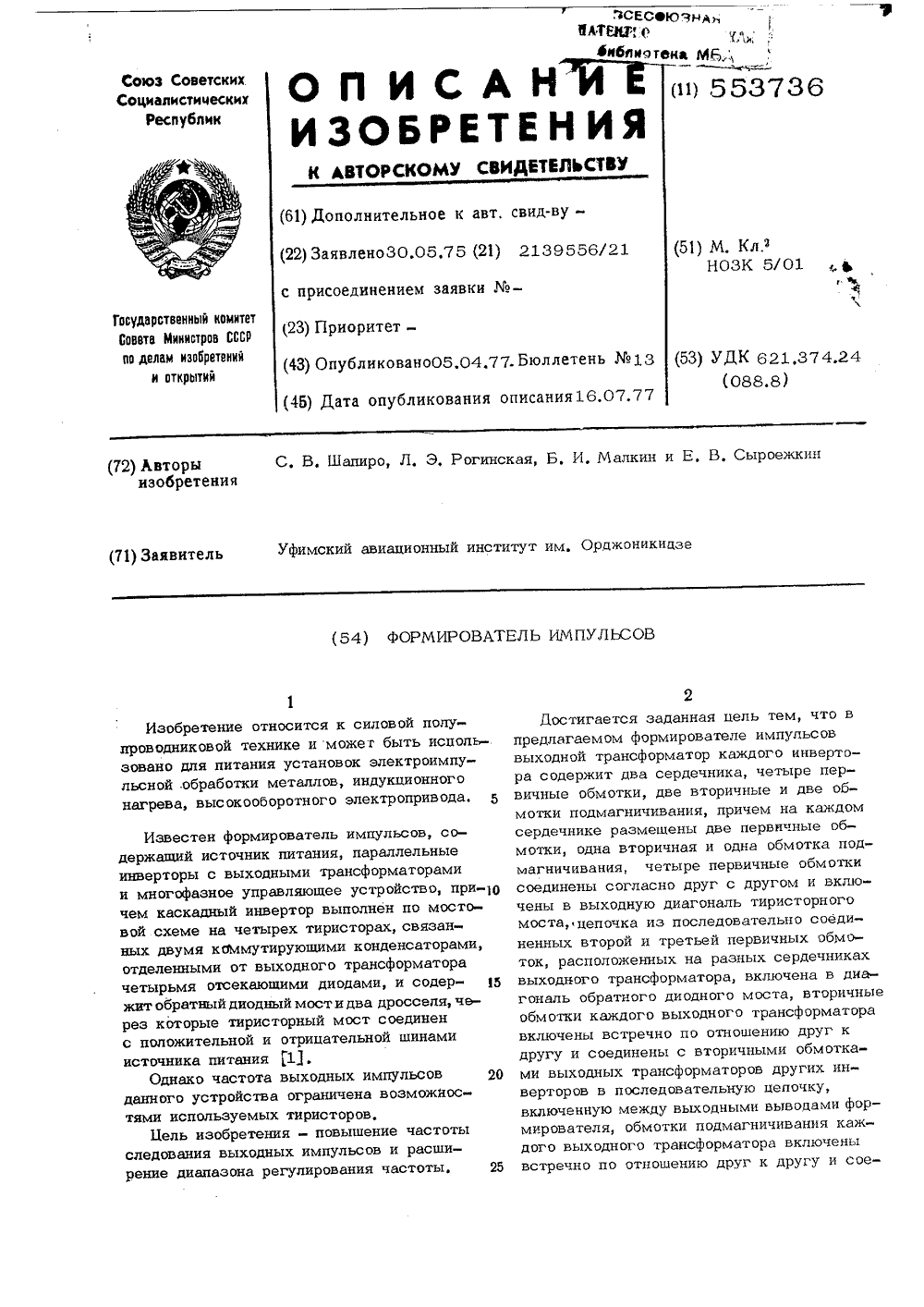

МПК: H03K 5/01

Метки: импульсов, формирователь

...импульсов работает сле- ЗОдующим образом,При подаче открывающих импульсов натиристоры 1 и 4 происходит переразрядконденсатора 29 и 30 и через пару секцийпервичных обмоток 33 и 34 течет ток, 35форма напряжения на нагрузке 0 представлена на фиг, 2. Ток подмагничивания сердечников 1 подбирается согласно формуле:Ц,п 1- А,40й 4+Мгде Ощ - амплитуда входного напряжения,М - магнитная проницаемость сердечника,Я - нагрузка,н45При этом необходимо, чтобы сердечникнаходился 1/3 периода в насыщении до ипосле коммутации, На вторичной обмотке41 будет напряжение вида ц , Через с(2эл. град, поступает открывающий импульс 50на тиристоры 5 и 8 второго инвертора ианалогично первому на первичных обмотках35 и 36 будет напряжение О а на...

Номер патента: 509349

Опубликовано: 05.04.1976

Авторы: Сыроежкин, Уманский

МПК: B23B 33/00

Метки: патрон, поводковый, самозажимной

...центрах. 5Известны поводковые патроны к тотар;ным станкам с эксцентриковыми зажимными к лачками, связанными с подпружиненными ентробежнымч "рузами.С целью обеспечения н жного зажима 10 ;изделий при малых его с ях вращения ,каждый иэ кулачков . аемого патро;на непосредственно. со двумя центробежными грузами.На фиг, 1 иэображвн общий вид ложенного патрона со снятой крыш фиг. 2 - то жа, .вид сбоку.В корпусе 1 патрона на пальцах 2 установлены эажимные эксцентриковые кулачки 3 с О 1 размещенными в них осями 4, на которйх 1,закреплены центробежные грузы 5, взаимодействующие в радиальном направлении с возвратными пружинами 6,Патрон работает следующим образом. В исходном положении центробежные грузы 5 под действием пружин 6 смещены к центру...

Номер патента: 245473

Опубликовано: 25.02.1976

Авторы: Белицкий, Малюков, Сыроежкин, Ульянов

МПК: A01D 45/00

Метки: бахчевых, культур, плодов, подборщик

...к диаметру наименьших плодов и обеспечивающим попадание их в барабан, а внутри его установлен ленточный. транспортер,движущийся в одну сторону с ним и образуюпий с нитями рабочую щель, сужающуюсяк концу зоны подьемв до размера, меньшего, чем диаметр наименьших плодов для выталкивания последних из барабана. Нити можно выполнить перестввными,нитями 2, внутри которого размещен ленточный транспортер 3,Подпружиненные нити, образующие потуность барабана, расположены с шагом 5 ким к диаметру наименьших плодов ипечиваюшим попадание их в барабанпортер, движущийся в одну сторонубаком, образует с его нитями рабочсужающуюся к концу зоны подьема 10 мера, меньшего, чем диаметр наимеплодов для выталкивания последних из барбвнв. Для предотвращения...

Номер патента: 457135

Опубликовано: 15.01.1975

Авторы: Ирбэ, Михайлов, Решетникова, Сыроежкин

МПК: H01R 39/30

Метки: ртутный, токосъемник

...давлениесвязано с дозаторами 3 ртути, содержащими плунжер 9, поджатый пружиной 10 и установленный во втулке 11. Дозаторы ртути закрыты крышкой 12. В теле каждого контактного 15 кольца статора выполнено по одному капиллярному отверстию б, которое имеет выход в объем между контактными кольцами ротора и статора, заполненный ртутью и образующий контактную камеру 13. Второй выход капил лярного отверстия обращен в зону переменного рабочего объема В аккумулятора ртути.Во время подготовки токосъемника к эксплуатации рабочий объем В заполняют ртутью. Диаметр капиллярного отверстия б 25 выбирают таким, что ртуть протекает черезкапилляр только при подаче давления нз плунжер 9. В момент замера параметров на все плунжеры аккумуляторов...

Номер патента: 180006

Опубликовано: 01.01.1966

Авторы: Сыроежкин, Уль

МПК: A01D 45/00, A01D 51/00

Метки: арбузов, бахчевых, например, уборки

...6 силкои 7 и роликом 8, изопгутый рьгчаг 9 с подпружгшениым роликом 1" на шокнех конце, роликом 11 на верхнех и вилкой 12 с роликом в средней части. Рычаг шарнирно установлен на скользящей втулке 13 рамы между огран;1 читслями и СВ 51 зан СО итоком 1-1 Гидроцилиндра 16. Послсдгшй сообнгается с распределителем 16 масла, соединенным с тягой 17 управления, на которой имеется упор 10.При двюкении машины по полю плод делителем подводится под направляющую, которая огибает плод и, если он имеет размер не меньше заданного, ролик вилки направляю 1 цей заходит В Гнездо мпора тяГП уп 11 авлеии 51 Далее направляютая сползает с плода, озрангаяс под действием дружины исходнос положение. При этом тяг перемещается и открыгает кран распределителя,...

Номер патента: 185608

Опубликовано: 01.01.1966

Авторы: Байгузин, Саратовский, Сыроежкин, Уль

МПК: A01D 45/00, A01D 65/00

Метки: зерноуборочным, комбайнам, подсолнечника, уборки

...комбайнам для уборки подсолнечника допускают большие потери вышелушенного зерна.Предложенное приспособление снабжено желобчатыми козырьками с заостренными передними концами, которые установлены над щелями для прохода стеблей выпуклыми сторонами вверх и с зазором в вертикальной плоскости относительно стеблеподъемников, 1 О Это позволяет уменьшить потери зерна,На фиг. 1 схематически изображено предложенное приспособление на жатке комбайна, вид в плане; на фиг, 2 - приспособлениев работе.15Приспособление включает боковые делители 1, желобчатые стеблеподъемники 2 с отогнутыми книзу концами 3, желобчатые козырьки 4, установленные над щелями 5, образованными стеблеподъемниками. Приспособ ление монтируется на жатке зерноуборочного комбайна,...

Номер патента: 115223

Опубликовано: 01.01.1958

Авторы: Крупник, Кузнецов, Николаев, Сыроежкин

МПК: B64D 15/20

Метки: антиобледенительными, приборами, самолета
