Шустенко

Номер патента: 1424051

Опубликовано: 15.09.1988

Авторы: Рева, Торчинский, Утяков, Шустенко

МПК: G09G 3/04

Метки: индикации

...сигнала с выхода генератора 9. Благодаря наличию элемента НЕ передний фронт импульса на выходе делителя 3 частоты приходится нв середину временного интервала, в течение которого присутствуют опрвделенные коды на выходах генератора 2 и счетныхдекад (фиг,2, в).Такая задержка переднего фронтанеобходима для)того, чтобы прекратить переходные процессы в генераторе 2 констант и счетных декадах 10,Каждый импульс с выхода делителячастоты по переднему фронту осуществляет запись кодов с генератора 2в Р-триггеры 4. При этом на выхоДахР-триггеров 4 поочередно появляютсясемисегментные коды десятичных цифрот 0 до 9. Смена кодов осуществляет"ся через 2 (10 р + 1) периодов тактового сигнала.На диаграммах (фиг.2, ж, з, и)показаны временные интервалы, в...

Номер патента: 1288919

Опубликовано: 07.02.1987

Авторы: Утяков, Шехватов, Шустенко

МПК: H04B 3/34

Метки: воде, морской, передачи, сигналов

...в морской воде содержит кабель-трос 1, сос тоящий из центрального проводника 2 и электропроводной оплетки 3, а также замкнутый кольцевой магнитопровод 4 с обмоткой 5 и шунтирующий проводник б. 20Система работает следующим образом. й о р м у л а изобретения Система передачи сигналов в морской воде, содержащая кабель-трос, состоящий из центрального проводника и электропроводной оплетки, а также замкнутый кольцевой магнитопровод с обмоткой и шунтирующий проводник, причем на одной стороне кабель-троса центральный проводник подключен к электропроводной оплетке, а первый и второй выводы шунтирующего проводника подключены к первой и второй точкам электропроводной оплетки кабель-троса, расположенным вдоль оси кабель-троса, о т л и ч а ю щ а я с...

Номер патента: 1269189

Опубликовано: 07.11.1986

Авторы: Утяков, Шустенко

МПК: G11B 5/09

Метки: записи-воспроизведения, информации, магнитной, цифровой

...10 ж ить 13 "на 05 же япо;Еклюцен выхолом к первому холу комму татора 7, который полсоСЕ 1(е)1 цторыч вх.ч к выхол) управляемого усилителя 1 и елис третьих ахлом с третьим выхо- .1 ч первого форм(ровател 51 5 управляюшихигцалов. Бхол первого формирователя 5;прдвляк)(ццх г:.алсв полсоелине( к вхол й п(инс 18 ичпульсов сопровожления, .Олкгю(еОй к первому зе истру 3, Ъ сили, 1, ,О"1;И )ВСЕЦИЯ ПОЛСОЕЛИНЕН ВХОЛОЧк вхолной 1 с 1 с) 1)скпроизе)е;Ееого сигнала и соелицец через инвертор 17 с первым вхолоч блока 15 выборки и хранения,ск рс.гс(с первы(и вхолами ана Г-цифрого преобразователя 14 и второ. (с фрмирвдтеля 13 управляюцих сигна- , 13Второй фо;)чирователь 13 управл 53 юп(1(хигалов клхл(очен вторым выхолом к вто- чх холу дца,Ого(фрового...

Номер патента: 1260938

Опубликовано: 30.09.1986

Авторы: Наумчик, Розман, Хейн, Шустенко

МПК: G06F 3/153, G09G 1/28

Метки: информации, отображения, приемника, телевизионного, экране

...из входов первого элемента 22 И. Второй вход 29 элемента 22 И подключен к входу второгоделителя 20 и к выходу первого делителя 19, вход которого подключен квыходу генератора 11, выход 30 элемента 22 И подключен к второму управляющему входу сдвигового регистра 14, выход 31 которого подключен кодному из входов элемента 23 И, вто.рой вход элемента 23 И подключен ксоответствующему выходу 32 преобразователя 21, выходы 33 которого являются управляющими выходами устройства,выход 34 элемента 23 И подключен кпервому из входов 34 регулируемогоаттенюатора 15, второй вход 35 которого подключен к, соответствующемувыходу преобразователя 21, Выход 36Формирователя 17 является информационным выходом устройства,Преобразователь 21 кодов выполнен в виде...

Номер патента: 1223289

Опубликовано: 07.04.1986

Авторы: Утяков, Шустенко

МПК: G11B 5/09

Метки: записи-воспроизведения, информации, магнитной, цифровой

...происходит следующим образом.В начальном состоянии первый триггер 25 находится в единичном состоянии, а второй триггер 26 - в нулевом состоянии. Интегратор 18 находится в состоянии насыщения.Перед началом записи сигнал, поступающий по второй входной шине 13 сигнала управления, устанавливает .первый триггер 25 в нулевое состояние и подключает к интегратору 18 источник 35 эталонного напряжения. Интегратор 18 формирует перепад напряжения, воздействующий через усилитель 7 записи на записывающую магнитную головку 4 и вызывает срабатывание второго компаратора 22, воздействующего на второй одновибратор 23, Второй одновибратор 23 формирует импульс, который через второй элемент 24 задержки устанавливает второй триггер 26 в единичное...

Номер патента: 1163310

Опубликовано: 23.06.1985

Авторы: Гусаков, Красильников, Розман, Свинцицкий, Утяков, Шустенко

МПК: G04G 15/00

Метки: программируемые, часы

...гором дггя организации будг льника,ро:.н- того, часы могут работать в "е";: "станочки ТВ и программироо;щ:.я П , При этом на вход устройг.тц; поступает информация об устацаэ:. в ,немом значении ТВ и НУ, заноси .ы в ггамять часов, что позволяет ц:;уа;ги зировать процесс прогря. п 1 ц "оанггя .:гге счета ТВ часы работают сл,.:,.".;:м образом. Каждую секунду блок " . Управления формирует последов.-.;о.,ьность управляющих импульсов, сцн;.ро и:зг.руюпгих работу всех узлов. Д;.ггг этого он использует импульсы, пост гпгппе с различной частотой с выг:оагв делгтеля 21 частоты, который делггг частоту высокочастотного кварцевого .ецератора 20, В течение каждой оег,:уггдьг г фиг,4 а) блок 32 управцоггия два;ггды генерирует серию уггр:"....

Номер патента: 1125091

Опубликовано: 23.11.1984

Авторы: Ворошилин, Григорьев, Зайцев, Карп, Омесь, Перистый, Поляков, Приходько, Сапиро, Сафонов, Тимошенко, Филонов, Шнееров, Шустенко

МПК: B22D 7/00

Метки: интенсификатор, кипения, стали

...металла, определяет его прочность и в сочетаниис огнеупорной глиной обеспечивает надежное сцепление массы с поддоном. Следовательно интенсифицирует массообменные процессы в изложнице.При содержании сульфидно-спиртовойбарды менее 10 О/, затруднено получениегомогенной массы, а следовательно, необходимых физико-механических свойств материала. При этом количестве сульфидноспиртовой барды не обеспечивается стабильное кипение металла в изложницах.Если в составе интенсификатора бардынаходится в пределах 10 - 14 О/ то интенсификатор имеет равномерную реакционную способность, механическую прочность.В контакте с жидким металлом на поверхности интенсификатора кипения из-за отгонки летучих при нагреве барды не происходит намораживания...

Номер патента: 1046768

Опубликовано: 07.10.1983

Авторы: Попов, Утяков, Шустенко

МПК: G11B 5/09

Метки: записи-воспроизведения, информации, магнитной, цифровой

...второй вход - с выходом,второго формирователя тактовых импульсов, подключенным к вторь 1 м входам 5первого и второго элементов И и соединенным через первый элемент НЕ спервым входом третьего элемента И,дешифратор, подключенный выходом кпервому входу третьего триггера, под" З 0 соединенного вторым входом к выходу первого элемента И, и пиковый детектор, вход которого подсоединен к выходу первого ключа, а выход подключен к входу первого усилителя и соединен с общей шиной через включенные парал 35 лельно первый конденсатор, и второй.ключ, подсоединенный входом к первому выходу третьего триггера, соединенно-.Го первым входом с аналого-цифровым 40 преобразователем, подключенным к выходу второго усилителя и к выходу первого.формирователя...

Номер патента: 945977

Опубликовано: 23.07.1982

Авторы: Бубеничек, Василевский, Гусев, Клюев, Серых, Утяков, Шехватов, Шустенко

МПК: H03K 13/17

Метки: аналого-цифровой

...триггер 3.Тактовые импульсы с выхода 5 генератора 4, образукщие последовательность тактовых импульсов, поступают на тактовый вход сдвигового регистра 7. С каждым таким импульсом "1", записанная вначальный момент в старший разряд, сдвигается на одну позицию в сторону младших разрядов. До тех пор, пока на выходах 9 и 10 дешифратора 8 присутствуют нли, информация с выхода сдвигового регистра (младший разряд) переписывается на его же вход (старший разряд) через открытый элемент И 14 и элемент ИЛИ 1 5,Счетчик 11 считает по модулю Р, где Р - число разрядов преобразования, а значит и разрядность сдвигового регистра 7, и для данного случая равно 1 О, В момент, когда счетчик 11 находится в состоянии 8 (Р), на выходе .9 дешифратора 8...

Номер патента: 909685

Опубликовано: 28.02.1982

Авторы: Попов, Утяков, Шустенко

МПК: G11B 5/09

Метки: воспроизведения, записи, информации, магнитном, носителе, цифровой

...преобразователя 11 компенсируетизменение амплитуды многоуровневогоимпульса, вызванное изменением ско-.рости движения магнитного носителя.Использование предлагаемого устройства позволяет значительно повысить верность воспроизведения цифровой информации при увеличении информа 50ционной плотности записи, а такжеснизить требования к двигателю и узлам лентопротяжного механизма, чтопозволяет снизить его стоимость,формула изобретения Указанная 1 ель достигается тем,что. в устройство для записи и воспроизведения цифровой информации намагнитном носителе введены счетчик,регистр, вычитатель, второй цифроана,логовый преобразователь и генераторсчетных импульсов, выход которого.соединен со входом блока управлениян с первым входом...

Номер патента: 902061

Опубликовано: 30.01.1982

Авторы: Утяков, Шустенко

МПК: G11B 5/27

Метки: аналоговой, воспроизведения, записи, информации, магнитной, цифровой

...в цифровую форму аналого-цифровым преобразователем 3 и поступает на первый вход усилителя 4 записи и воспроизведения, с выхода которого цифровой сигнал поступает на магнитную головку 5, записывается на носитель магнитной записи, протягиваемый лентопротяжным механизмом 9, приводимым в движение двигателем 8, причем двигатель 8 управляется с третьего выхода блока 7 управления. В режиме воспроизведения аналоговой информации цифроввая информация с носителя магнитной записи через магнитную головку 5 поступает через усилитель 4 записи и воспроизведе.ния на вход блока 13 синхронизации и на третий вход буферного накопителя 14, причем с выхода генератора 6 сигнал поступает на первые входы буферного накопителя 14 и реверсивного счетчика 15,...

Номер патента: 900316

Опубликовано: 23.01.1982

Авторы: Розман, Утяков, Шехватов, Шустенко

МПК: G11C 17/00

Метки: запоминающее, перепрограммируемое, постоянное

...накопителя 1 устанавливаются в начальное положение, представляемое на выходе как логический нуль. Запись информации производится следующим образом. После поступления адреса на шины 3 адресный блок 2 и коммутатор 4 выбирают информационный запоминающий 45 элемент матричного накопителя 1, к которому произошло обращение. Одновременно: выбирается дополнительный запоминающий элемент из блока памятиэталонных напряжений 12, принадлежа щий этой же строке. На шине 1 О управ- ленив присутствует потенциал, разрешающий режим записи, и блок усилителей через коммутатор 4 подключает ин" формационные шины 9 с присутствующим 55 на них кодом к матрице запоминающих ,элементов матричного накопителя 1 и к соответствующему дополнительному 6 фзапоминающему...

Номер патента: 894794

Опубликовано: 30.12.1981

Авторы: Деркач, Розман, Тарчинский, Утяков, Шехватов, Шустенко

МПК: G11C 11/40

Метки: запоминающее, заряда, переносом, приборах

...устройства. В ре. жиме записи, адресный блок 1, в соответствии садресом, присутствующем на адресных ши. нах 2, выбирает цифро-аналоговый преобразо. ватель 7 и подключает его входы к шинам 3 данных. При этом на выходе цифроанапого. вого преобразователя 7 появляется напряжение, уровень которого соответствует входному ин. формационному коду, Это напряжение посту пает на информационный вход б соответству. ющего сдвигового регистра 5 и запоминается в нем, Блок 14 синхронизации вырабатывает сдвигающие импульсы и синхронизирует работу сдвиговых регистров 5 и адресного блока 1. С каждым М-ным тактом, на входы всех циф. рьаналоговыхпреобразователей 7 поступает максимальная кодовая комбинация и в сдвиговые регистры 5 заносится максимальный...

Номер патента: 691928

Опубликовано: 15.10.1979

Авторы: Дубицкий, Левицкий, Шустенко

МПК: G11C 27/00

Метки: аналоговое, запоминающее

...элемент, второй элемент обратной связи и пятый ключ - с выходом первого усилителя.На чертеже представлена структурная схема предложенного устройства. Устройство содержит первый усилитель 1, второй усилитель 2, подключенный входом 3 через элемент об 10 ратной связи 4 к выходу 5, а черезсогласующий элемент б - к выходу 7первого усилителя 1, входом 8 - кодной обкладке конденсатора 9, соединенного другой обкладкой с шинойнулевого потенциала 10, и к входу11 первого усилителя, а через ключ12 - к выходу 7 первого усилителя 1,третий усилитель 13, подключенныйвходом 14 через элемент обратнойсвязи 15 к своему выходу 16 и выходуустройства 17, а через согласующийэлемент 18 и ключ 19 - к выходу 7первого усилителя 1; входом 20 - кодной...

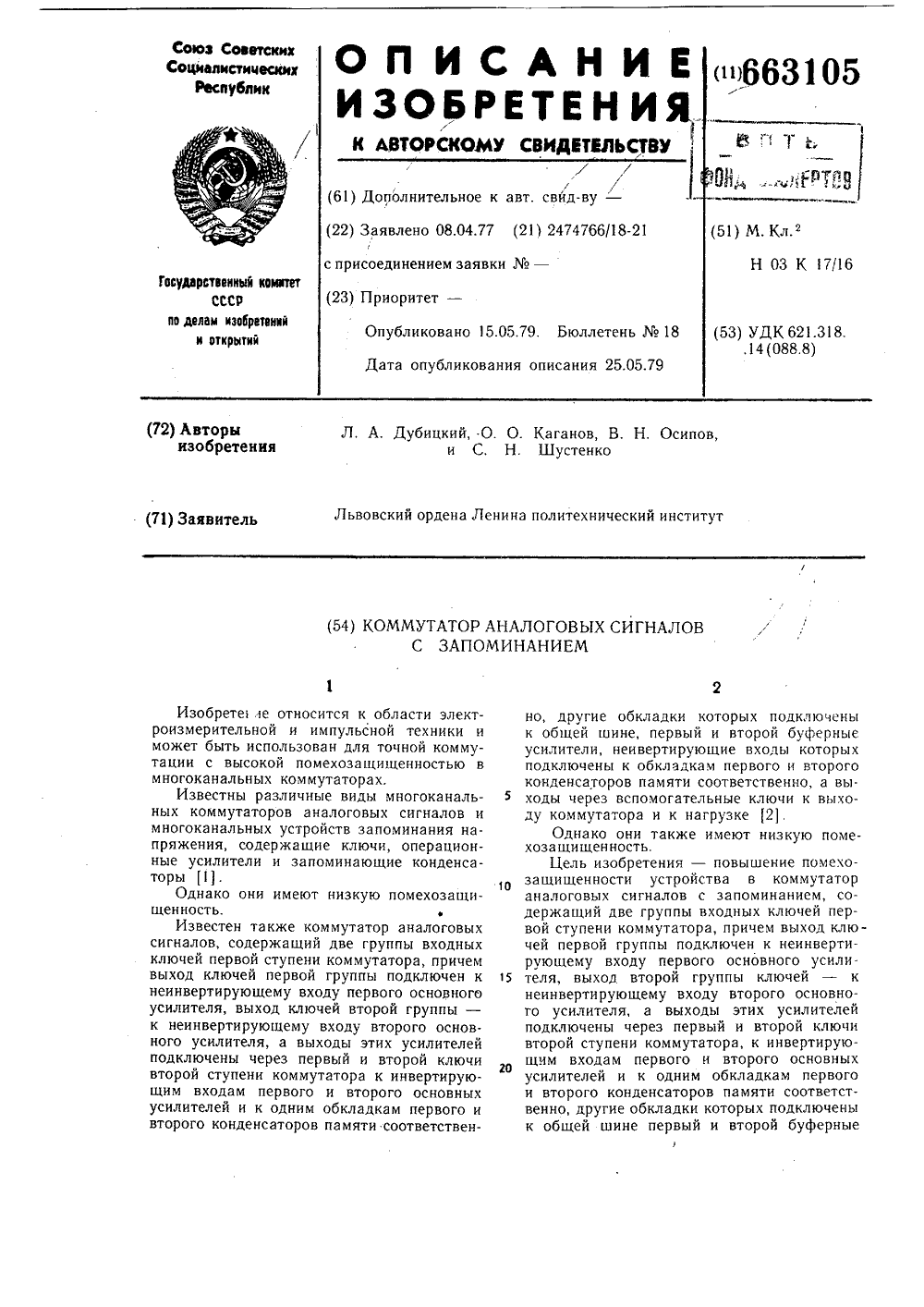

Номер патента: 663105

Опубликовано: 15.05.1979

Авторы: Дубицкий, Каганов, Осипов, Шустенко

МПК: H03K 17/16

Метки: аналоговых, запоминанием, коммутатор, сигналов

...обраНа входы 3 поступают изменяющиеся аналоговые сигналы. Предположим, что производится запись сигнала, подаваемого на любой ключ первой группы 1 первой ступени коммутатора. При этом соответствующий ключ первой группы 1 замкнут. Одновременно замкнут также первый ключ 8 второй ступени коммутатора, а вспомогательный ключ 21, соединенный с выходом 19 первого буферного усилителя 15 и дополнительный ключ 25 разомкнуты. Первый основной усилитель 4 охватывается последовательной отрицательной обратной связью и конденсатор памяти 12 заряжается до напря 10 15 20 25 ЗР 35 46 жения, присутствующего на входе выбранного ключа первой группы. Напряжение на выходе буферного усилителя 15 повторяет напряжение, приложенное к его инвертирующему 29 и...

Номер патента: 631954

Опубликовано: 05.11.1978

Авторы: Дубицкий, Зеленцова, Тарасов, Тымчук, Швецкий, Шустенко

МПК: G06K 15/20

Метки: информации, отображения

...импульсов, кольцевой счетчик 2 количества элементов символа по координате1 ОХ, счетчик 3 количества символов встроке, кольцевой счетчик 4 количестваэлементов символа по координате Усчетчик 5 количества строк символов вкадре, формирователь 6 кадровой раэверт 15ки, блок 7 оперативной памяти, генератор 8 символов, блок 9 коррекции строч-ной развертки, включающий формирователь10 строб-импульса, импульсный генератор11 тока и параллельный ЬС -контур 12.20Вход 13 устройства, по которому поступают коды символов, подключен к блокуоперативной памяти, а выход 14 импульсов подсвета генератора символов - кмодулятору электроннолучевой трубки (не25показан.Генератор 1 формирует тактовые импульсы, определяющие ддитедьность элемента строки...

Номер патента: 623198

Опубликовано: 05.09.1978

Авторы: Дубицкий, Замыка, Зеленцова, Тарасов, Тымчук, Швецкий, Шустенко

МПК: G06F 3/14

Метки: информации, лучевой, отображения, трубки, экране, электронно

...началу промежутка между символами в строке. Со счетчика 2 снимается также сигнал для логического блока 9. Выходные сигналы счетчика 3 управляют работой счетчика 4, блока 1 О 9, детектора 13 и поступают на адресные шины 15 Х блока памяти 7. Выходные сигналы счетчика 4 поступают на входы генератора символов 8, При этом один из них управляет работой счетчика 5, Выходные сигналы счетчика 5 поступают на формирователь 615 и на адресные шины 16 У блока памяти 7, на входы которого воздействует код символов 18, а выходы управляют работой генератора символов 8. В блоке 9 формируется сигнал для управления генератора тока 1 О. Им пульс тока, полученный в генераторе тока 1 О, постчпает в параллельный колебательный контур 11 и компенсирует потери...
