Система передачи сигналов в морской воде

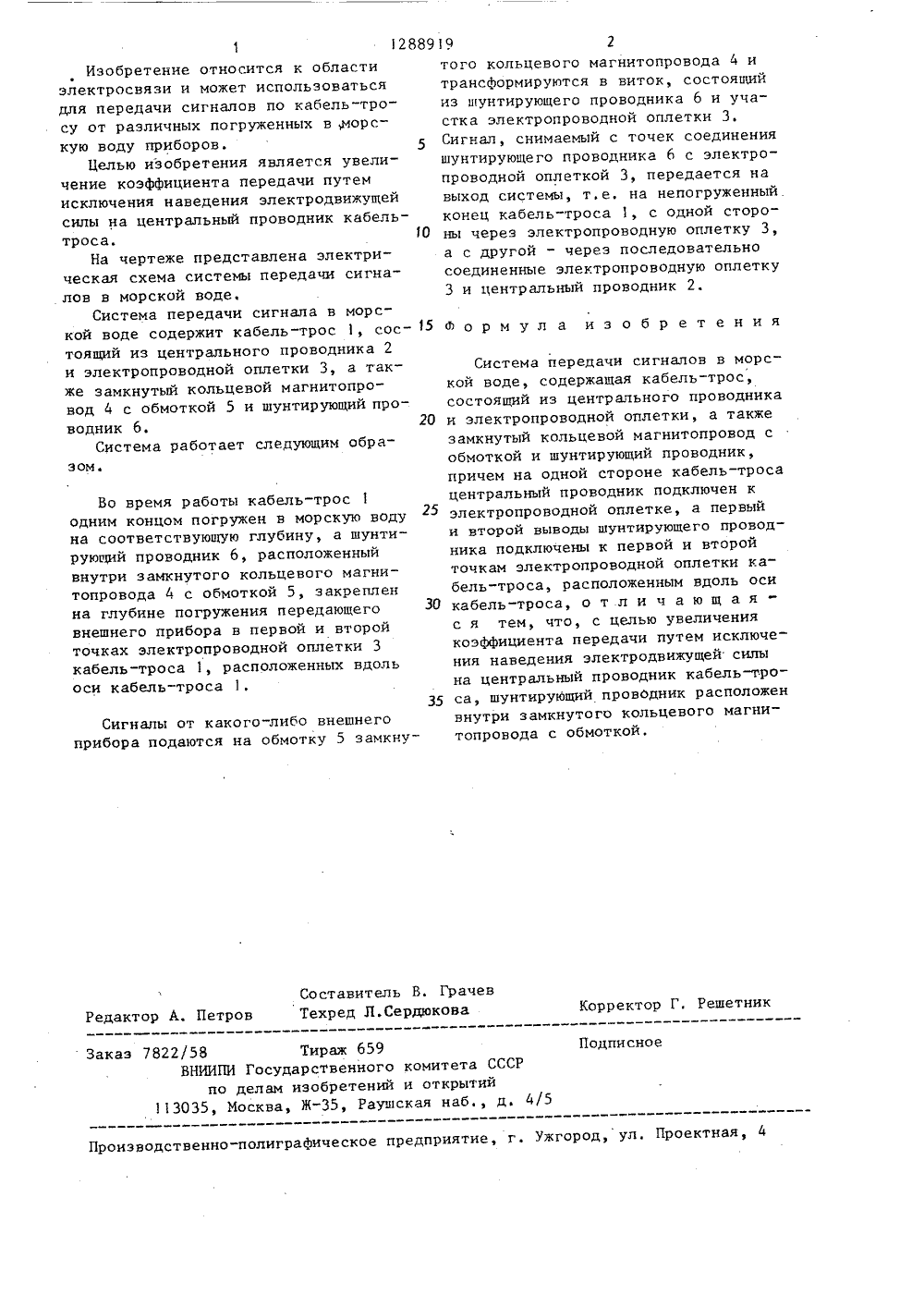

(ЭПО) 3,морскую вШП 6 Шехват ГОСУДАРСТВЕННЫИ КОМИТЕТ ССПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКР АВТОРСКОМУ СВИДЕТЕЛЬСТВ(54) СИСТЕМА ПЕРЕДАЧИ СИГНАЛОВ ВМОРСКОЙ ВОДЕ.(57) Изобретение относится к электросвязи и обеспечивает увеличениекоэф. передачи путем исключения наведения ЭДС на центральный проводник кабель-троса. Кабель-тро оящий из центрального пров иэлектропроводной оплеткиодним концом погружен в оду,а шунтирующий проводник ( ) , расположенный внутри замкнутого кольцевого магнитопровода 4 с обмоткой 5,закреплен на ЭПО 3 на глубине погружения передающего внешнего прибора.Сигналы от внешнего прибора подаютсяна обмотку 5 и трансформируются ввиток, состоящий из ШП 6 и участкаЭПО 3 вдоль кабель-троса 1, Сигнал,снимаемый с точек соединения ШП 6 сЭПО 3, передается на выход системыс одной стороны через ЭПО 3, а с другой - через последовательно соединенные ЭПО 3 и центральный проводник 2.Коэф. передачи увеличивается за счетрасположения ШП 6 внутри замкнутогомагнитопровода 4 с обмоткой 5. 1 ил,1 12889Изобретение относится к области электросвязи и может использоваться для передачи сигналов по кабель-тросу от различных погруженных в,морскую воду приборов. 5Целью изобретения является увеличение коэффициента передачи путем исключения наведения электродвижущей силы на центральный проводник кабель- троса. ОНа чертеже представлена электрическая схема системы передачи сигналов в морской воде,Система передачи сигнала в морской воде содержит кабель-трос 1, сос тоящий из центрального проводника 2 и электропроводной оплетки 3, а также замкнутый кольцевой магнитопровод 4 с обмоткой 5 и шунтирующий проводник б. 20Система работает следующим образом. й о р м у л а изобретения Система передачи сигналов в морской воде, содержащая кабель-трос, состоящий из центрального проводника и электропроводной оплетки, а также замкнутый кольцевой магнитопровод с обмоткой и шунтирующий проводник, причем на одной стороне кабель-троса центральный проводник подключен к электропроводной оплетке, а первый и второй выводы шунтирующего проводника подключены к первой и второй точкам электропроводной оплетки кабель-троса, расположенным вдоль оси кабель-троса, о т л и ч а ю щ а я с я тем, что, с целью увеличения коэффициента передачи путем исключения наведения электродвижущей силы на центральный проводник кабель-троса, шунтирующий провОдник расположен внутри замкнутого кольцевого магнитопровода с обмоткой. Составитель В. ГрачевТехред Л.Сердюкова Корректор Г. Решетник Редактор А. Петров Заказ 7822/58 Тираж б 59 ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Подписное Производственно-полиграфическое предприятие, г. Ужгород,ул, Проектная, 4 Во время работы кабель-трос 1 одним концом погружен в морскую воду на соответствующую глубину, а шунтирующий проводник б, расположенный внутри замкнутого кольцевого магнитопровода 4 с обмоткой 5, закреплен на глубине погружения передающего внешнего прибора в первой и второй точках электропроводной оплетки 3 кабель-троса 1, расположенных вдоль оси кабель-троса 1,35 Сигналы от какого-либо внешнего прибора подаются на обмотку 5 замкну того кольцевого магнитопровода 4 итрансформируются в виток, состоящийиз шунтирующего проводника 6 и участка электропроводной оплетки 3.Сигнал, снимаемый с точек соединенияшунтирующего проводника б с электропроводной оплеткой 3, передается навыход системы, т.е. на непогруженный.конец кабель-троса 1, с одной стороны через электропроводную оплетку 3,а с другой - через последовательносоединенные электропроводную оплетку3 и центральный проводник 2.
