Штерн

Номер патента: 1111844

Опубликовано: 07.09.1984

Авторы: Булгаков, Глухарев, Штерн

МПК: B21F 3/04

Метки: автомата, навивки, приводом, спиралей

...па фиг. 3 - графики изменения частоты вращения при разгоне и торможении приводного электродвигателя; на фиг. 4 - графики изменения ускорений при разгоне и торможении приводного электродвигателя.Устройство состоит из задатчикачастоты вращения приводного электродвигателя, который через КС-фильтр 2 и преобразователь 3 соединен с приводным электродвига- телеЯ 4. Электродвигатель 4 кинематически связан с тянущими роликами 5, которые с катушки 6 протаскивают проволоку через рахтовочный узел 7 в узел 8 формирования спирали. Датчик 9 фиксации работы механизма 10 резки подключен к переключателю 11.Датчик 12 контроля витков спирали через счетчик 13 числа витков спирали соединен с переключателем 11. Переменный резистор 14 через переключатель...

Номер патента: 1111193

Опубликовано: 30.08.1984

Авторы: Власова, Волобуева, Кунин, Куцаков, Новиков, Тев, Штерн

МПК: G09B 9/00

Метки: операторов, систем, тренажер

...блока 7.Блок 5 содержит группу логических элементов ИЛИ 9 (в группе й элементов; 9 1 - 1 -й элемент в группе),и логический элемент ИЛИ 10 (гдеефПри этом группа логических элементов ИЛИ 9 содержит два множествавходов, первое из которых для каждого элемента подключено к выходамблока 1 преподавателей, а второек выходам блока 2 обучаемого, статические выходы каждого элемента подключены к входам вычислительногоблока 7, а динамические - через логический элемент ИЛИ 10 - к входублока управления 6. Блок 6 содержит 0 б -триггер 11, логический элемент И 12 и одновибратор 13 (фиг. 3).При этом б -вход 65 -триггера 11 подключен к выходу логического блока 5,-вход - к инверсному динамическому выходу одновибратора 13, а выход триггера 11 - к одному...

Номер патента: 1110491

Опубликовано: 30.08.1984

Авторы: Галустов, Турунтаев, Чуфаровский, Штерн

МПК: B05B 3/12

Метки: распылитель, ударно-механический

...дискоми снабжен наклонными лопатками, установленными иа входном конце его осевого канала. Предлагаемое выполнение распылителя обеспечивает вращение эжектора вместе с дисками и усиленное нагнетение воздуха, что гарантирует высо 5 10 15 20 25 30 35 40 45 50 55 кую степень аэрации в расиыливаемой жидкости и эффективное ее распыление.На фиг. 1 изображен предлагаемыйраспылитель, разрез; на фиг. 2 разрез А-А на фиг. 1; на фиг. 3вид Б иа фиг, 1.Ударно-механический распылительсодержит смонтированный на приводном валу 1 рабочий диск 2 с центральным коноидальным выступом 3 и связанныйс рабочим диском 2 посредством винтов 4 покровный диск 5, Регулирование зазора,между дисками 2 и 5 обеспечивается пружинами 6. Соосно с выступом. 3 с внешней стороны...

Номер патента: 1108057

Опубликовано: 15.08.1984

Авторы: Богданов, Борисов, Грохотов, Коган, Кочкуров, Немков, Штерн

МПК: B65G 5/00

Метки: демпфирующее

...насадок, погруженный в жидкость, снабжено рычажно-пружинным механиэ мои, соединенным с ним кольцом и грузом, а насадок выполнен в виде стойки с полотнищем, закрепленным по образующей иа колонне, при этом стойка с помощью троса соединена с грузом и один конец стойки прикреплей % колонне шарнирно.На фиг. 1 изображено устройство, продольный разрезф на фиг. 2 - разрез А-А на фиг. 1.Устройство включает насадок, установленный на висячей колонне 1, на котором жестко прикреплены проушины 2, на оси которых смонтированы шарнирно закрепленные стойки 3, выполненные иэ разрезанных вдоль оси труб, по образующим которых прикреплены полотнища 4, выполненные, например, из прорезанной ткани, закрепленные по образующей подвесной колонны 1....

Номер патента: 1105223

Опубликовано: 30.07.1984

Авторы: Абаев, Крестинин, Лукьяненко, Попов, Турунтаев, Штерн

МПК: B01J 4/02

Метки: аппарат, загрузки, зернистого, контактный

...изобретения " получение однородного по проницаемости и плотногослоя зернистого материала. 25Поставленная цель достигаетсятем, что в устройстве для загрузкизернистого материала в контактныйаппарат, содержащем вибратор и сое"диненную с ним раму, на которой закреплены вЕрхними торцами рабочиеэлементы, последние выполнены в видесот и коаксиально с ними установленного цилиндра, по наружной поверхности которого закреплены щетки,35На фиг.1 схематически изображенопредлагаемое устройство; на фиг,2 -то же, вид сверху.Устройство для загрузки зернистого материала содержит вибратор 1 и 4 Осоединенную с ним раму 2, на которойзакреплены верхними торцами рабочиеэлементы 3 выполненные в виде уста 223 2новленного кояксиального цилиндра 4с...

Номер патента: 1098972

Опубликовано: 23.06.1984

Авторы: Ганчо, Колобекова, Кремнев, Сагадеева, Седов, Чекалкин, Штерн

МПК: C22C 38/24

Метки: инструментальная, сталь

...при 550-570 ОС приведены в табл,1 и 2, Технологические свойства сталей в табл. 3.Таким образом, предлагаемая сталь превосходит известную по прочности при одинаковой твердости и тепло- стойкости, имеет более широкийинтервал температур пластической деформации и закалочных температур,характеризуется более высоким выходом годного металла и большей (в 3 раза) стойкостью против окисления при нагреве.Технологические свойства предлагаемой стали существенно выше, чем известной, Так интервал температур пластической деформации составляет 270 С для предлагаемой стали И лишьо150 С для известной. Выход годного металла на 15 больше у предлагаемой стали. Предлагаемая сталь характеризуется больше широким интервалом закалочных температур и более...

Номер патента: 1086227

Опубликовано: 15.04.1984

Авторы: Буклан, Ингерман, Кацнельсон, Кулешов, Лифарь, Руденко, Штерн

МПК: F04D 27/00

Метки: величины, доменного, компрессора, нагружения, ограничения, паровой, приводом, турбины

...болта, ввернуходящего внутри штока, с наконечником, а ограничитель имеет концевые выключатели, взаимодействующие с наконечником указателя и связанные с электроприводом.На фиг. 1 представлена схема регулирования давления в нагнетательной линии; на фиг. 2 устройство, общий вид.Устройство содержит компрессор 1 с приводом от паровой турбины 2, регулятор 3 давления, оборудованный проточным золотником 4 с двухсторонним сервомотором 5, ограничитель 6 хода поршня 7 сервомотора 5, выполненного в виде полого штока 8 и снабженного электроприводом 9. Поршень 7 снабжен указателем в виде толкателя 10 с наконечником 11. Шток 8 скользит по шпонке 12, Поршень 7 снабжен крышкой 13 и пружиной 14, Пространства между корпусом сервомотора 5 и поршнем...

Номер патента: 1079708

Опубликовано: 15.03.1984

Авторы: Иорш, Рывкин, Штерн

МПК: D04B 7/08

Метки: бытовой, вязальной, нитепроводящая

...нити): на фиг. 5 -часть кронштейна с выходными и дополнительными нитепроводящими глазками; на фиг. 6 - нитепроводящие элементы; на фиг. 7 - разрез А-А нафиг. б.На игольнице 1 машины закрепленстержень 2 (фиг. 1), на котором жестко установлен соединительный элемент3, состоящий из двух деталей 4 и 5(фиг, 3 и 4), на которых смонтированы компенсаторы 11 с нитепроводящимиглазками 12 и нитенатяжителями 13,через которые проходит нить 14,Кронштейн 15 .выполнен из пружинного материала таким образом, чтов его средней части 16 (фиг. 2) может меняться зазор между участками17 и 18, благодаря чему он легковходит в пазы 6 и 7 соединительногоэлемента 3. Средняя часть 16 кронштейна 15 оснащена отгибом 19, который фиксируется в пазу .7 соединительного...

Номер патента: 1077963

Опубликовано: 07.03.1984

Авторы: Башков, Иорш, Штерн

МПК: D04B 7/08

Метки: плосковязальная, ручная

...лежащими на противоположных поверхностяхклиньев,Узлы отбора 11 установлены на краях ка.ретки. Каждый узел отбора 11 содержит магниты двух типов. Магниты 25 и 26, располо.женные ближе к краям каретки, выполненыв виде электромагнитов получающих питаниев виде импульсов по программе в соответствии с раппортом рисунка, который долженбыть провязан, а постоянные магниты 27и 28 расположены ближе к середине каретки.Для перемещения игл 3 предназначеныклинья 29 - 37, неподвижно закрепленные накаретке, Кулирные клинья 38 и 39 установлены с возможностью поворота под действиемпяток 4 игл 3, Прессовый клин 40 можетзанимать два положения - включенное, когдаон расположен в одной плоскости с остальными клиньями и взаимодействует с пяткамингл, и...

Номер патента: 1042115

Опубликовано: 15.09.1983

Авторы: Иванов, Лерман, Хлебников, Штерн, Юровский

МПК: H01R 39/28

Метки: токосъемное

...между которыми размещены подшипник упорного типа, содержащий токопроводящие обоймы и, установленные между ними токопроводящие тела качения, снабжено, по крайней мере, тремя жесткими телами качения, размещенными между обоймами и установленными на равном угловом расстоянии друг от друга, а токопроводящие тела качения выполнены в виде упругих роликов, одна из токопроводящих обойм подшипника снабжена пружиной, причем диаметр жестких тел качения выбран меньше диаметра упругих роликов на величину рабочей деформации гибких токопроводящих роликов.Кроме того, упругие ролики выполнены полыми.На фиг. 1 показано предлагаемоеустройство, разрез, на фиг. 2 - сечение А-А на фиг. 1; на фиг. 3 - вариант с упругим коническим роликом типа упорного...

Номер патента: 1040001

Опубликовано: 07.09.1983

Авторы: Евдокимов, Леонтьев, Мочалов, Савин, Смирнов, Штерн

МПК: D04H 1/58

Метки: многослойного

...Второй и последующие слои с задавим .натяжением, для чего каждоиу склеиваемому слою материала, сходящему с механизма 1 раэмотки. настила, сообщают торможение с помощью тормоза 3 Iод которым расположено приспособление 4 для нанесения клеящего ве 001 2щества и механизм 5 дублирования. Сушилка 6 имеет систему направляющих и опорных роликов 7 и 8, причем ролик 9 установлен с воэможностью перемеще ния и механизм 10 намотки.Устройство снабжено астатическим регулятором натяжения, состоящим из троса 11 и верхнего и нижнего роликов 12 и 13. Через ролик 12 трос 11 связан с грузом 14, а через ролик 13 второй конец троса 11 прикреплен к опорному родику 9. Устройство работает следующим обра -йзом.Первый слой текстильного материала2 определенной...

Номер патента: 1038276

Опубликовано: 30.08.1983

Автор: Штерн

МПК: B66B 19/02

Метки: канатов, многоканатных, навески, подъемных, смены, уравновешивающих, установок

...сматывание сменяемого каната с использованием тягоной способности подъемной машины с одновременным вытягиванием нового, предварительно укрепленного каната к прицепному устройству первого сосуда, крепление другого конца нового каната к прицепнрму устройству второго сосуда при перегоне сосудон, и образование петли в эумпфе, после вытягивания нового каната, прикрепленного одним концом к прицепному устройству первого сосуда при перегоне сосудов, йовый канат крепят посредством дополнительного прицепного устройства ко второму сосуду и вытягивают в ствол при перегоне сосудов, после чего другой конец навешиваемого каната укрепляют .на прицепном устройстве второго,.сосуда перед опусканием петли в зумпф.На фиг.1-2 показано выполнение...

Номер патента: 1035291

Опубликовано: 15.08.1983

Авторы: Голубев, Донец, Жильцов, Полторацков, Фоменко, Штерн, Янченко

МПК: F04D 15/00

Метки: гидросистемы, крепи, механизированной, насосными, станциями

...5 10 5 20 25 аккумулятору 4 и гидрораспределителям 5 и 6, содержит блок 7 формирования управляющих сигналов, подключенные к нему датчики первичного пуска и технологического параметра, а также реле 8 - 11 времени и определители очередности включения и отключения насосных станций, связанные с блоком 12 силовых выключателей 13 - 16 приводов насосных станций 1 и 2, Определитель очередности включения выполнен в виде двух логических элементов 17 и 18 ИСКЛЮЧАЮЩЕЕ-ИЛИ, определитель очередности отключения - в виде логического элемента В ИЛИ-НЕ, а датчики первичного пуска и технологического параметра - соответственно в виде преобразователя 20 расхода напорной магистрали 3 и реле 21, 22 максимального и минимального давлений гидроаккумулятора 4,...

Номер патента: 1027044

Опубликовано: 07.07.1983

Авторы: Богородский, Ссорин, Хорева, Штерн

МПК: B29C 5/00

Метки: крупногабаритных, литьевая, полимерных, форма

...- уменьшение габаритов формы при изготовлении изделий с различными поперечными размера" миеПоставленная цель достигается тем, что литьевая форма для изготовления полимерных крупногабаритных иэделий, содержащая основание, пуансон, составную матрицу с фиксирующим ее части З 5 элементом, выполненным в виде обоймы, и выталкивающую систему, составная матрица снабжена дополнительным Фиксирующим элементом, выполненным в ви- де многослойно уложенной с натягом 40 стальной ленты, которой скреплены части составной матрицы на участке с большими поперечными размерами. Кроме того, на внешней поверхности частей составной матрицы на участ. ке с большимн поперечными размерами выполнен кольцевой паз, в котором закреплена многослойно уложенная...

Номер патента: 1017348

Опубликовано: 15.05.1983

Авторы: Бондаренко, Тондий, Штерн

МПК: A61N 1/30

Метки: болезни, ишемической, лечения, сердца, хронической

...готовят слецующим образом,В качестве растворителя курантилаиспользуют 0,05 н раствор (готовятсмешиванием равных объемов 0,1 нраствора соляной кислоты и дистиллированной воцы. ), На поверхность растворителя, взятого в объеме 100 мл, насла ивают измельченную массу из.40 таблеток (1 г курантила). Через 10-15 мин стеклянной палочкой перемешивают, цоби ваясь осажаения тверцых частичек на цно. Периоаически в течение 60 мин перемешивают. Смесь фильтруют через бумажный фильтр, Раствор аолжен быть прозрачным. Хранят в прохладном месте в закупорен ной склянке не более 7-10 аней, в тем ном, месте.П р и м е р. Больной Д., 56 лег История болезни М 626, Нахоаился на стационарном лечении с 9. ХХ по 2.Х.80 г, Диагноз; "Ишемическая болезнь...

Номер патента: 433905

Опубликовано: 07.04.1983

Авторы: Гельфгат, Лиелаусис, Штерн

МПК: H02N 4/00

Метки: жидкости, потока, расходом, токопроводящей

...изменением магнитного потока в канале, Такое устройство характеризуется малой глубиной регулирования потока жидкости.Цель изобретения - создание устройства с большой глубиной регулирования потока. 15 Это достигается тем, что по край" ней мере один полюс магггитной системы устройства выполнен в виде набора пластин, а устройство снабжено средствами, обеспечивающими перемещение по крайней мере одной из пластин относцтецьно других пластин в направлении, перпегггггкулярггог Оси трубопровода. Н г чертеже представлена конструктивная схема предлагаемого устройства,Устройство содержит трубопровод 1,неподвижные пластины 2 полюса магнитной систем, подвижные пластины3 полюса магнитцой системы, винты 4,фнксируюгяие пластины 2;...

Номер патента: 1010078

Опубликовано: 07.04.1983

Авторы: Авдеева, Дорошенко, Коршак, Сайкина, Штерн, Яковлев

МПК: C08J 9/06

Метки: композиция, полимерная, пористого

...мас.ч.: поливинилхлоридная ( ПВХ ) 170 смола марки Еи 100, пластификатор-диоктилфталат (ДОФ ) 80; стабили 5 10 15 20затор-стеарат кальция 2,диспергаторалкилбензолсульфонат кальция (, АБСК ) 2Потеривесагазообразователя,4 1 О 18 20 21 14 17 21 22 Вспенивание композиции можно регулировать путем изменения условийи количества вспенивающего агента.Газовое число системы порообраэованияпо изобретению 190-240 мл/г. Соотношение компонентов по изобретению обес.печивает вспенивание полимерной композиции при 40-170 С,Хорошая растворимость порообраэователя по изобретению в воде (,концентрация раствора до 504 7 обеспечиваетего равномерное распределение в композиции.Полимерную композицию получаютобычным методом путем механическогосмешения всех...

Номер патента: 990778

Опубликовано: 23.01.1983

Авторы: Гергаулова, Кабанова, Казакова, Остроумова, Штерн

МПК: C09C 1/04

Метки: желтого, пигмента, состав

...Раушская набодписноеу де 4/5 Проектная Из предлагаемого состава получают пигмент насыщенного желтого цвета с высокой укрывистостью и термостойкостью на уровне, необходимом для пигментов желтого цвета.Преимуществом предлагаемого является также использование отхода производства ронгалита.В изготовлении эмалей для окраски машин целевой пигмент используется для замены свинцовых и свинцово-молибдатных кронов, которые являются весьма токсичными и дефицитными.Экономический эффект, рассчитанный по применению пигмента в эмалях, составит 780 руб. на тонну продукта.40 Состав для получения жегмента на основе железоилиал ППП "Патент", г. Ужгор Двуокись титана 20 12 10 Хлористый натрий 5 3 5 В таблице приведены данные по свойствам желтого пигмента,...

Номер патента: 988924

Опубликовано: 15.01.1983

Авторы: Белокопытова, Беляева, Вайншенкер, Калашников, Козионова, Полинский, Рассин, Соловьев, Тарасова, Широкова, Штерн, Яковлев

МПК: D04H 1/04

Метки: материал, многослойный, нетканый

...с плотностью601/см и глубине.прокалывания б ммЗатем волокнистый. холст с 2-х сторонскрепляют с холстопрошивными полотнами на иглопробивной машинепри суммарной плотности прокалывания - 650 1/см и переменной глубинепрокалынания от б мм до 2 мм. Содержание холстопрошивной основы от массы готового полотна составляет88,2 мас,ч, Для лицевой стороны готового материала используют сторонус зигзагообразным направлением строчек, а для изнаночной стороны прошивные капроновые столбики,П р и м е р 2, Нетканый 3-слойный материал на основе холстопрошивного полотна из 100 вискозного волокна, прошитой полиамидной нитьютолщиной 15,6 текс переплетениемф"сукно-цепочками, Содержание прошивной полиамидной нити составляет30 мас.ч, от массы...

Номер патента: 988782

Опубликовано: 15.01.1983

Авторы: Андрюхина, Гельмс, Гусак, Моисеев, Моисеенко, Путова, Раевская, Санина, Тарасова, Тыкачинский, Шипук, Шишкин, Штерн, Юрченко

МПК: C03C 3/04

Метки: стекло

...указанные компоненты в следующих соотношениях, мас.%:810 р 54-61,0А 203 14,5-19,0СаО 10,5 - 20,0М 90 4,5-8,0МаО 2 - 3К О 1 - 2ВаО 0,2 - 2или СеОа 03 - 1 57,0 60,0 54,0 1910 15,0 16,2 12,0 15,3 20,08,0. 5,0 4,5 2,0 2,7 3,0 1,0 ,1,3 2,0 4Кроме того, с целью улучшения выработочных свойств стекло может дополнительносодержать ВтОз в количестве 0,2-2,0 мас.%или Т 01 0,02 - 2,0 мас,%,Стекла варят в тигельной газовой печи вплатиновых тиглях емкостью 300 г при1560 С. Могут использоваться следующие сырьевые материалвк песок, глинозем, кальций углекислый, магний углекислый, сульфат натрия,1 в поташ, диоксид, церия.В табл. 1 приведены конкретные составыпредлагаемого стекла и в табл, 2 его физикохимические свойства,61,0 57,6 60,28 14,5 18,5...

Номер патента: 988781

Опубликовано: 15.01.1983

Авторы: Андрюхина, Гельмс, Гусак, Моисеев, Моисеенко, Путова, Раевская, Санина, Тарасова, Тыкачинский, Шипук, Шишкин, Штерн, Юрченко

МПК: C03C 3/04

Метки: стекло

...1185 1100 Безопасный интервалформования ЬТ-202215Удельное электрическоесопротивление б рпрн 300 С 8,80 8,04 Ом см 905 9,44 Химическая устойчивостьк НО, ГОСТ 13905 - 78,НС 1 на титрование мл/г 0,07 0,06 0,09 0,08 0,91 1,31 2,45 1,55 1,56 .0,05 1,98 4,56 2,18 2,25 1,89 2,0 3Уменьшение содержания А,Оз и увеличе.ние СаО у предлагаемого стекла по сравнению. с прототипом улучшает выработочныесвойства, приводя к понижению температу.Ры веРхнего пРедела кРисталлизации Твпк, 5Такое содержание компонентов в составах предлагаемого стекла приводит к созданию безопасного интервала формования, Этоисключает опасность кристаллизации при формовании и позволяет вырабатывать предла. 10гаемое стекло механизированным способом,например машинами с капельным...

Номер патента: 981767

Опубликовано: 15.12.1982

Авторы: Золовкин, Клебанов, Коршунов, Штерн

МПК: F24F 7/06

Метки: вентиляционная

...зоной 1 30 отсасывающий зонт 2 и приточное устройство, причем установка дополнительно снабжена отражательными экранами З,частично ограничивающими рабочую зону 1, а приточное устройствовыполнено в виде расположенных вокруг рабочей эоны поворотных патрубков 4 с плоскоструйными соплами 5,направленными по касательной к рабочей зоне 1.Вентиляционная установка работаетследующим образом.Через патрубки 4 нагнетается чистый воздух и через плоскоструйныесопла 5 направляется касательно к рабочей зоне 1. Воздушные струи, направленные по касательным, охватывающие рабо ую зону 1, приводят во вращательное движение объем воздуха подвсасывающим зонтом 2. Благодаря вихревому движению воздуха увеличивается радиус всасывающего действиязонта 2 и...

Номер патента: 981001

Опубликовано: 15.12.1982

Авторы: Богородский, Ссорин, Штерн

МПК: B29C 5/00

Метки: литьевая, термопластов, форма

...литниковую плиту 1 с эапорными элементами в виде клиньев 2 с иэносоустойчивыми накладками 3, пуансон 4, связанный с литниковой плитой 1 посредством направляющих колонок 5 и ограничителями 6 продольного перемещения, систему подвижных плит, включающая 1 а плиту-матрицу 7, жестко связанную с опорной плитой 8, на которой шарнирно с воэможностью взаимодействия с клиньями 2 закреплены на осях 9, установленных с радиальным зазором, под пружиненные рычаги 10, выполненные с боковыми оформляющими знаками 11 и участками 12 и впускными литниковыми каналами 13, плиты выталкивания 14 с трубчатыми выталкивателями 15 и хвос в товиком 16, основание 17 с оформляющими знаками 18Подпятники 19 рычагов 10,подпружиненных силовыми злеме - тами 20,...

Номер патента: 981000

Опубликовано: 15.12.1982

Авторы: Ссорин, Штерн, Ямбаева

МПК: B29C 5/00

Метки: литьевая, термопластов, форма

...изобретения ми 5 и 6 центрального литника и иэделий соответственно, толкатель 7, размещенный в основании 8 и жестко связанный с плитами выталкивания 4, подвижную плиту 9 матриц 10 с закрепленной в ней втулкой 11 с выполненнымв ней захватом 12 центрального литника в виде конического поднутрения,которая размещена в отверстии 13, выполненном в промежуточной литниковойплите 3.Литьевая форма работает следующимобразом.После впрыска термопласта и техно;логической выдержки производится раскрытие формы с образованием разьемамежду основной 1 и промежуточной 3литниковыми плитами, при этом посредством захвата 12 центрального литника во втулке 11 последний извлекается иэ литниковой втулки, а точечныелитники эа счет задержек отрываютсяот...

Номер патента: 980802

Опубликовано: 15.12.1982

Авторы: Абаев, Крестинин, Лукьяненко, Попов, Рыжкова, Турунтаев, Штерн

МПК: B01J 8/04

Метки: аппарат, зернистого, контактный, неподвижным, слоем

...Гравитационные силы прижимают частицы кконическим стенкам, уплотняя их впериферийной области . В результатепороэность и проницаемость слоя выравнивается по поперечному сечениюаппарата, приближаясь к среднемузначению. При пропускании через такойслой газа скорости его по поперечному сечению распределяются равномерно,В аппаратах с отношением НЬ, боль шим 0,98 (с углами сужения меньшими20 ф)., выравнивание профиля скоростейне достигается, поскольку пороэностьслоя в них прктически не отличается,от пороэности в цилиндрических аппаратах. В аппаратах с Н(, меныдим0,94 (угол сужения, большим 40), скорости в пристеночной области, наоборот, снижаются за счет того, что зернистый материал здесь переуплотняетсяВ конических аппаратах, у...

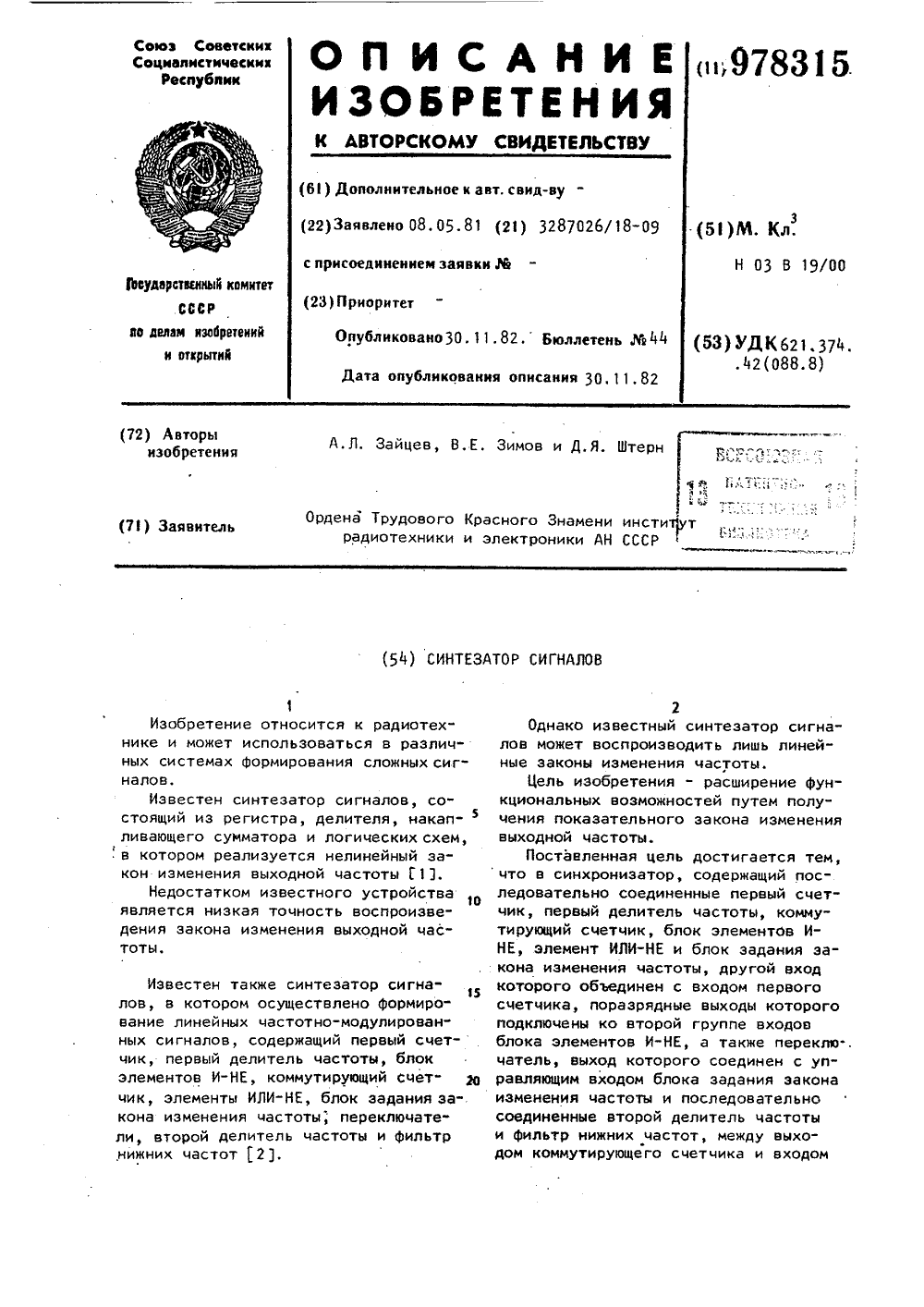

Номер патента: 978315

Опубликовано: 30.11.1982

Авторы: Зайцев, Зимов, Штерн

МПК: H03B 19/00

Метки: сигналов, синтезатор

...или линейно падающая импульсная последовательность. Частота импульсной последовательности на выходеблока 6 изменяется от нижней 1 донверхней 1, или наоборот, с периодомповторения Т.В первый интервал времени 01 Тпри растущем законе изменения частотына управляющие входы мультиплексерапоступает код 0000. При этом квходу второго делителя 13 частотыподключается выход М-го разряда третьего делителя 8 частоты, При й=О выходная частота равнатГкам+"где Гт - входная частота;К - коэффициент деления второгоделителя частотыа - коэффициент деления одногоразряда третьего делителячастоты;Й - разрядность третьего делителя частоты.В интервале 0 СТ частота линейнотрастет до значения Г- соответ.Ю 1ствующего моменту времени= Т,В этот момент...

Номер патента: 971956

Опубликовано: 07.11.1982

Авторы: Иорш, Штерн

МПК: D04B 7/08

Метки: каретка, плосковязальной

...заключенкя и иглы в моментпрессования.ЗаклкэчаОцие клинья 4 и 5 смонтированы с возможностью установки их в одноиз следующих трех положений:1. Положение для перемещения кгл назаключение с отбором (фи. 5);2. Положение дл; подъема игл на заклк)чение без отбора иг. 8),3 Вьп(люценное пложение , фьг9 ц 10)Переключение заключаюшкх клиньев 4и 5 осуществляется прц помощи рукояток17 ц 18. (,лин 4 ВыгОлнен сту".енчатым иобразован двумя цараллсльнымц 1:,лоскостями 19 и 20, причем плоскость 19, расположенная ближе к оси 15, удалена от игольницы на большее расст(гяние,:ем плоскость 20.Прессовые клины смоцтирваы с возМОЖ НОСТЬК) УСТ 3 НОВКЬ ИХ В О ИО ГЗ а тг:.г 1:г.цкх дВух цложенийзв . Положенкс прсссованкЯ (фиГ. э, би 9);2 ВКлюгЕННОЕ Пол);КЕ 11 Е...

Номер патента: 966226

Опубликовано: 15.10.1982

Авторы: Богатырев, Богданов, Борисов, Вишневецкий, Голованова, Грохотов, Кочкуров, Чумиков, Штерн

МПК: E21B 33/12

Метки: нефтехранилища, обсаженной, перекрытия, подземного, скважины

...2. На опоре 18 на осях 19закреплены секторы 20, выполняющиероль несущих элементов от воздействия нагрузки, возникающей в случае аварийной ситуации. На опоре 18под несущими элементами 20 закреплена эластичная оболочка 3, выполняющая уплотняющую роль в конструкции, позволяющая при наполнении еерабочим агентом приводить несущиеэлементы 20 в закрытое положение.Несущие элементы 20 выполнены в виде секторов внахлест. Нри этом секторы, нижние относитейьно прилегающих к ним при обычной эксплуатацииподземных емкостей, опущены вертикально вниз, а прилегающие располагаются над ними, перекрывая часть 35живого сечения трубопровода. Приэтом чем больше число этих секторов, тем большая часть живого сечения трубопровода занята потоком рассола,...

Номер патента: 960626

Опубликовано: 23.09.1982

Авторы: Клюева, Леонтьева, Тимошенко, Штерн

МПК: G01N 33/48

Метки: гликозамингликансульфатов, крови, сыворотке

...общее содержание гликозаминогликансульфатов+и -2=1 1 Х =2,46М =0,30772 а =10,0658 4 с =3,97р.О,О 1авленные в таблице сравнианные свидетельствуют о ой работоспособности предспособа, о повышении чувости метода свидетельству- тически существенно разя показатели (р0,01), информативности подтверсключением вредного влияфакторов, в т.ч. и резохиавших в ряде случаев покаптической плотност этих показателей, образом, предлага т более высокую чу ь, что позволяет п разведение и испол количество сыворот затели личени фф Таксоб им тельно большо меньше и увемый спо- стви- именять Предс зовать ки кровиель аточ лагаемого ствительн м ла изобретения ют статили чающие Спогликанпутемследу ющнения деленияв в сывоя этих верением со т л и икоэамин...

Номер патента: 959006

Опубликовано: 15.09.1982

Авторы: Ильин, Свешников, Штерн

МПК: G01V 3/06

Метки: геоэлектроразведки, месторождений, рудных

...В ли нию 12 включается постоянный электр ческий ток.определенного направления, через некоторый промежуток времени фиксируется значение разности потенциалов на приемных электродах и с по. ,мощью второго источника - гистерезисная поляризационная кривая, Наблюдения проводятся также и при обратном направлении постоянного тока. Смещение потенциала верхней кромки рудного тела достигается непрерывным пропусканием постоянного электрического тока определенного направления. Фиксация разности потенциалов для постЬоения гистерезисных поляризационных кривых может производиться различными способами: либо при пропускании тока (аО), либо в некоторый момент после его выключения (ьО 8 я ),Наблюдения в виде аО 8 позволяют в значительной мере устранить...
