Способ контроля дисков, например монет и жетонов, из различного электропроводного сплава
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

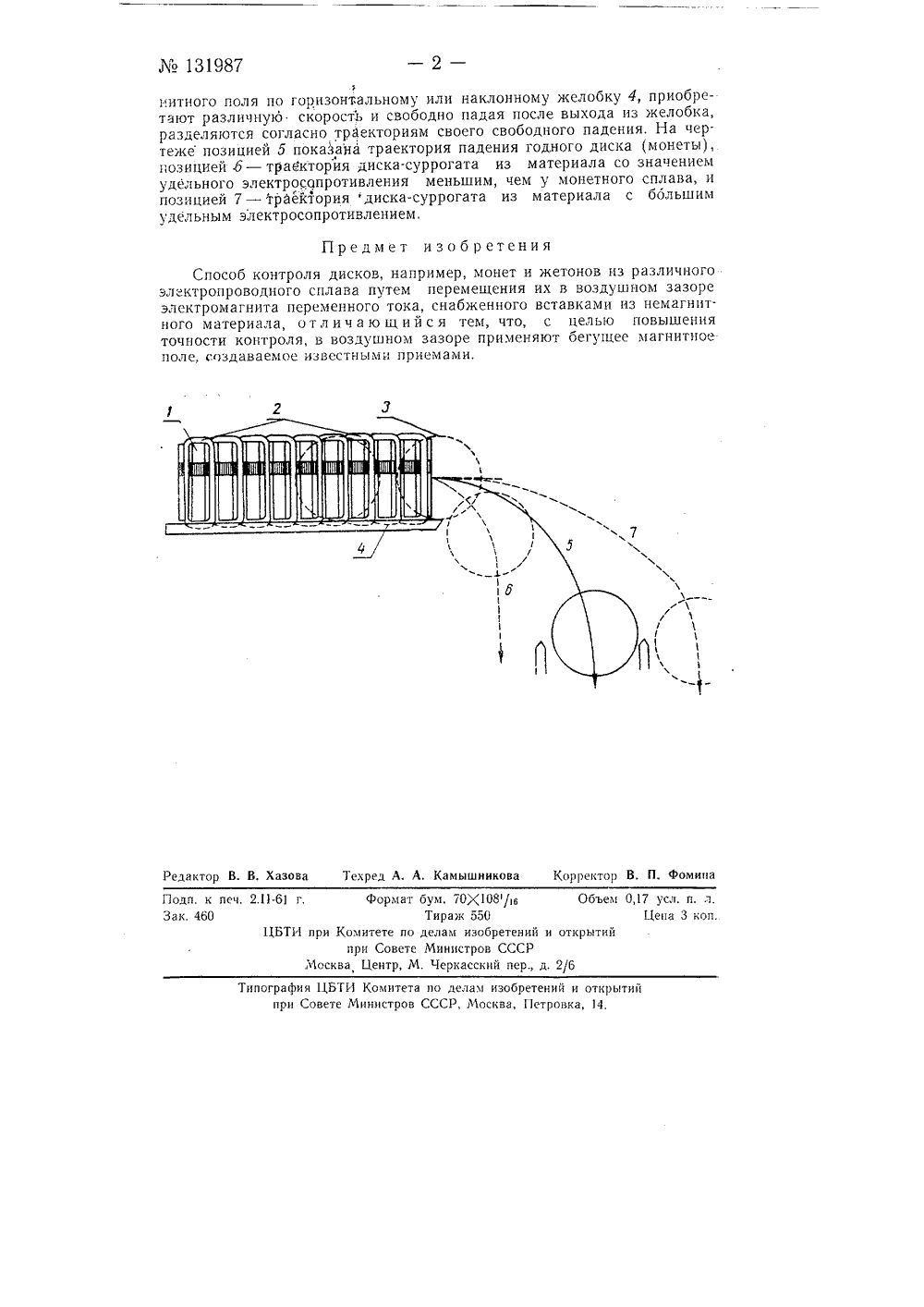

Класс 43 Ь, 2 зз131987 СССР фС 1.1 Ч 511Л", ",:1 г 1111гл ,-СГА з с .гйЬ.1;,;,;,БРе нии ОПИСАНИЕ ИЗ К АВТОРСКОМУ СТЕЛЬС Подпггснал аругии И 18 аго и А. П, Бахвалов 3,АПРИМЕР МОНЕТ ИОПРОВОДНОГО СПЛАВ СКОВ, ЭЛЕК СПОСОБ КОНТРОЛЯКЕТОНОВ ИЗ РАЗЛИЧНО тений Комитет по делам изоистров СССР.Заявлено 17 феврали 1960 г. за М 654969/28 и открытий при Совете Мний 6 18 Бюллетене изооре пмбликовано Известен способ контроля дисков, например, монет и жетонов из различного электропроводного сплава путем перемещения их в воздушном зазоре электромагнита переменного тока, снабженного вставками из немагнитного материала.Описываемый способ контроля дисков по сравнению с известным повышает точность контроля. Это достигается тем, что в воздушном зазоре электромагнита переменного тока применяют бегущее магнитное поле, создаваемое известными приемами.На чертеже изображена схема электромагнита для осуществления способа контроля дисков.Бегущее магнитное поле в плоском воздушном зазоре между магнитопроводами 1, разделенными вставками 2 из немагнитного материала, характеризуется тем, что: а) магнитный поток делится по длине бегушего магнитного поля на участки, отличающиеся по фазе; б) начальная фаза участков 1 агпитного потока возрастает от одного участка к другому в одном направлении, то есть с одной стороны (например, слева по чертежу) любого участка находится участок опережающего потока, а с другой стороны (справа) участок отстающего потока.На диск о, например монету или ее суррогат, изготовленный из спла. ва, отличающегося по физическим свойствам от монетного сплава, помещенный в направляющий желобок 4 в зазор бегущего магнитного поля действует выталкивающая сила в направлении отстающих участков магнитного потока. Величина выталкивающей силы пропорциональна полной электропроводности диска 3 (монеты или суррогата) и его объему, пересекаемому магнитным потоком в зазоре бегущего магнитного поля, При одинаковых габаритах дисков с различным удельным электросопротивлением выталкивающая сила тем больше, чем меньше это;лектросопротивление. Такие диски, пройдя участок бегущего маг131987 нитного поля по горизонтальному или наклонному желобку 4, приобретают различную скорость и свободно падая после выхода из желобка, разделяются согласно траекториям своего свободного падения, На чертеже позицией 5 показана траектория падения годного диска (монеты), позицией б - траектория диска-суррогата из материала со значением удельного электросапротивления меньшим, чем у монетного сплава, и позицией 7 - траектория диска-суррогата из материала с большим удельным электросопротивлением,Предмет изобретения Способ контроля дисков, например, монет и жетонов из различного электропроводного сплава путем перемещения их в воздушном зазоре электромагнита переменного тока, снабженного вставками из немагннтного материала, о т л и ч а ю щ и й с я тем, что, с целью повышения точности контроля, в воздушном зазоре применяют бегущее магнитное поле, создаваемое известными приемами.Мос пографил ЦБТИ Комитета ло делам изобретениИ и открытий при Совете Министров СССР, Москва, Петровка, 14. формат бум, 70;(108/ц Тираж 550 Комитете ло делам изобретениИ при Совете Министров СССР ва Центр, М, Черкасский пер., д
СмотретьЗаявка
654969, 17.02.1960
Бахвалов А. П, Шраго З. Х
МПК / Метки
МПК: G07D 5/08
Метки: дисков, жетонов, монет, например, различного, сплава, электропроводного
Опубликовано: 01.01.1960
Код ссылки
<a href="https://patents.su/2-131987-sposob-kontrolya-diskov-naprimer-monet-i-zhetonov-iz-razlichnogo-ehlektroprovodnogo-splava.html" target="_blank" rel="follow" title="База патентов СССР">Способ контроля дисков, например монет и жетонов, из различного электропроводного сплава</a>
