Номер патента: 903224

Опубликовано: 07.02.1982

Автор: Шаволов

МПК: B06B 1/16

Метки: вибровозбудитель

...посредство гих элементов. На чертеже изображена при ная схема вибровозбудителя. Вибровозбудитель содержит 1, установленный на нем двига3 9032 кинематически связанный с планетарным вращателем в виде скрепленного с ведомым валом 3 водила 4,центрального колеса 5 с наружными зубьями и введенных с ним в зубчатое зацепле- з ние диаметрально и попарно располо;женных сателлитов 6 с противофазно на них размещенными грузами 7, Вибровозбудитель снабжен вторым централь- ным кЬлесом 8 с внутренним зацеплени ем, взаимодействующим с сателлитами 6 и связанным с корпусом 1 посредством упругих элементов 9.Вибровозбудитель работает следующим образом, ИОт двигателя 2 вращение получает центральное колесо 5 с наружными зу-, бьями, а с ним и сателлиты 6,...

Номер патента: 899788

Опубликовано: 23.01.1982

Автор: Шаволов

МПК: E02F 5/08

Метки: орган, рабочий, роторного, экскаватора

...орган содержит прив ной ротор 1, на котором посредством рниров подвешены ковши 2, каждый из которых шарнирно соединен с передней тягой 3, другой конец которой закреплен на круговом ободе 4, который законтактирован своей внешней и внутренней беговыми дорожками 20 с роликами 5, свободно посаженными накронштейны вибратора 6, установленного на уровне диаметра ротора 1, в направляющих неподвижной рамы 7, и связанного с этой рамой посредством пружин 8, С про.тивоположной вибратору стороны размещен кронштейн 9, связанный как и вибратор 6, с аналогичными элементами 6, 4 и 7.Устройство работает следующим образом.Осевая подача на забой осуществляется справа налево, при этом ротор 1 приводится во вращение известным способом по часовой...

Номер патента: 899011

Опубликовано: 23.01.1982

Автор: Шаволов

МПК: A01G 23/08

Метки: инерционно-импульсный, инструмента, привод, режущего

...сверху; на фиг, 3 - разрез А-А на Фиг, 2,Инерционно-импульсный привод режу" щего инструмента включает электродвигатель 1, кинематически через планетарный механизм 2 связанный с махови" ком 3 несущим режущий инструмент 4 и наполненный газом цилиндр 5 одностороннего действия, шток 6 которого эксцентрично и шарнирно связан с маховиком 3.В планетарном механизме 2 ведомым водилом является маховик 3, централь" ное колесо 7 соединено с валом электродвигателя а сателлиты 8 снабжены дебалансами 9,Привод работает следующим образом.От двигателя 1 получает вращение центральное колесо 7 и сателлиты 8 ввиду своей неуравновешенности при наличии момента сопротивления будут стремиться передать на водило"маховик 3 динамический вращающий момент.Рабочий ход...

Номер патента: 897951

Опубликовано: 15.01.1982

Автор: Шаволов

МПК: E02D 7/18

Метки: грунт, погружения, свай

...в направляющих 11. В :направляющих 11 размещена каретка 12, на которой установлен подпружиненный буфер 13, связанный штоком 14 с закрепленным на нем диском 15, с вибратором 1, а также фасонные рычаги 16,стянутые пружинами 17 и шарнирно соединенные с пластинчатыми фрикционными стопорами 18, Верхние ролики 10 стянуты пружинами 19 с нижними роликами 20.Устройство работает следующим образом. 10 го От двигателя 4 вращение получаетсолнечная шестерня 5, а с нею и сателлиты 6, которые за счет своей неуравновешенности создают на водиле 8 зна" зокопеременный вращающий момент - крутильные колебания, передающиеся через коническую передачу 9 ведущим роликам 10, Поскольку эти ролики совместно с нижними роликами 20, посредством пружин 19, постоянно...

Номер патента: 897950

Опубликовано: 15.01.1982

Автор: Шаволов

МПК: E02D 7/18

Метки: вибропогружатель

...11, состоящим из двух половин, каждая из которых посредством упругих элементов (пружин ) 12 соединена с рамой 10. Каждая половина наголовника 11 скреплена со шпунтом 13, причем оба шпунта введены в боковой соединительный замок. Для использова О ния шпунта разной ширины и раздвигания направляющих, рама 10 оборудована винтовой растяжкой 14.Вибропогружатель работает следующим образом, 55Два шпунта 13 вставляются в боковой замок и закрепляются в наголовниках 11, которые предварительно раздвигаются за счет растяжки 14 на необходимую величину.Устройство подвешивают на кране,лосле чего процесс погружения шпунта13 происходит следующим образом. От двигателя 1 вращение получает солнечная шестерня 2, а от нее сателлиты 4, .которые за счет своей...

Номер патента: 889803

Опубликовано: 15.12.1981

Автор: Шаволов

МПК: E02F 5/08

Метки: грунтах, нарезания, орган, рабочий, щелей

...рамы 19, которая под действием известного механизма ее подъема и опускания (не показан) фиксируется в определенном положении в зависимости от применяемой глубины резания фрезы. Работа каждого импульсатора происходит от вращения приводных солнечных шестерен 2, которые обеспечивают, в свою очередь, вращение вокруг своих осей сателлитов 3. Ввиду противофазной неуравновешенности этих сателлитов дебалансами 6 и 7 на водила каждого импульсатора передается знакопеременный динамический вращающий момент - крутильные колебания. На фиг. 1 и 2 зафиксировано нейтральное положение обоих импульсаторов при нулевых значениях, получаемых на них динамических моментов. Однако последующий поворот сателлитов 3 от шестерни 2 приводит к количественному...

Номер патента: 889140

Опубликовано: 15.12.1981

Автор: Шаволов

МПК: B06B 1/16

Метки: вибровозбудитель, импульсный

...1, корпус 2 и размешенный в нем планетарный механизм, выполненный в виде водила 3, приводного центрального колеса 4 и введенных с ним в зубчатое зацепление диаметрально и противоположно расположенных неуравновешенных сателлитов 5.Водило 3 планетарного механизма соединено с корпусом 2 посредством упругих элементов 6 и снабжено эксцентрично уста новленным на нем колеблющимся грузом. Роль колеблющегося груза в даннойконструкции выполняет неуравновешенный сателлит 7, свободно установленный на дополнительном водиле 8. При этом вибро возбудитель снабжен дополнительным центральным колесом 9, по которому обкатывается сателлит 7 при своем колебательномдвижении.889140 3Впбровозбудитель работал след юшим образом.От привода 1 получает врагцение...

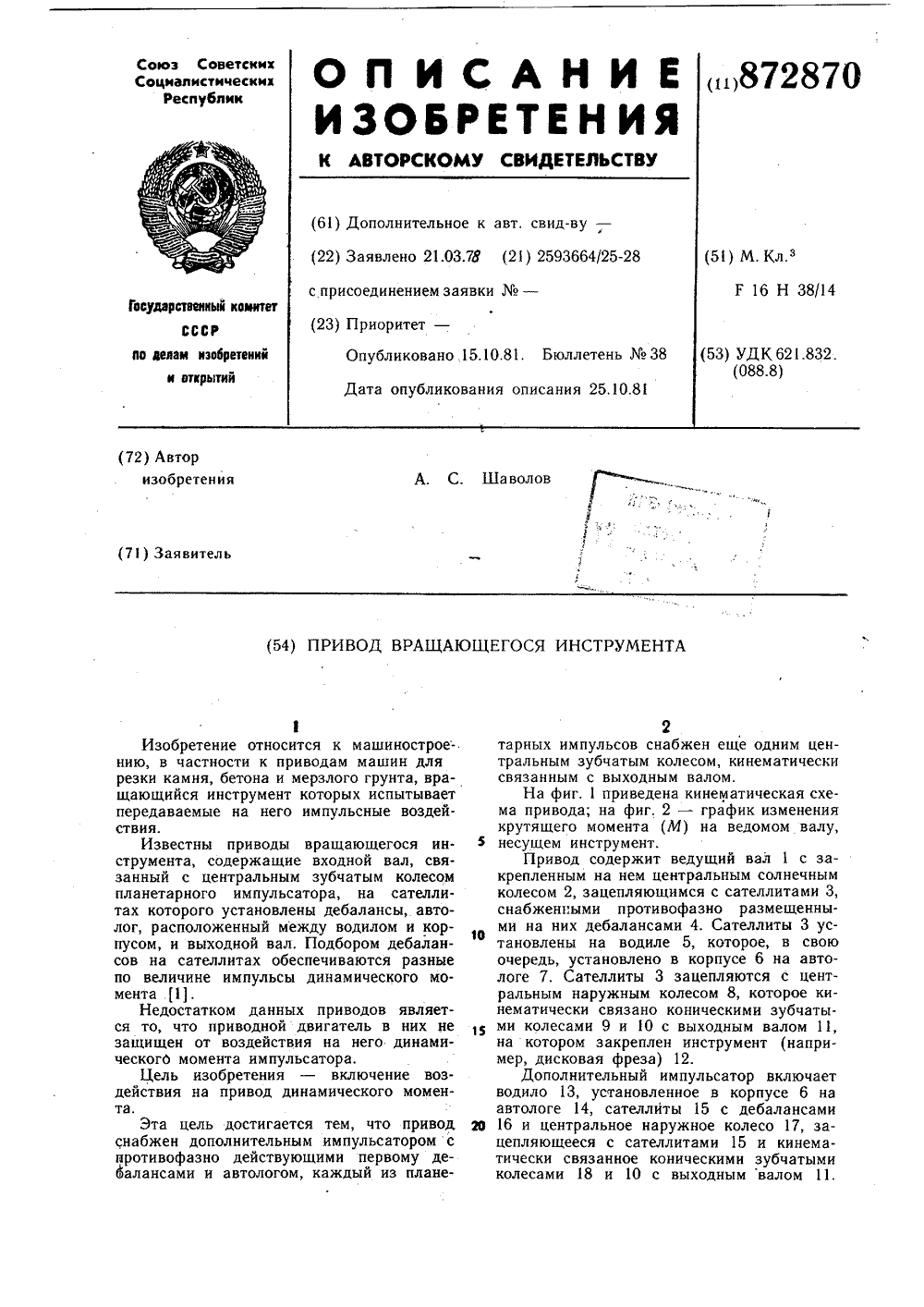

Номер патента: 872870

Опубликовано: 15.10.1981

Автор: Шаволов

МПК: F16H 33/14

Метки: вращающегося, инструмента, привод

...6 на авто- логе 7. Сателлиты 3 зацепляются с центральным наружным колесом 8, которое кинематически связано коническими зубчатыми колесами 9 и 10 с выходным валом 11, на котором закреплен инструмент (например, дисковая фреза) 12.Дополнительный импульсатор включает водило 13, установленное в корпусе 6 на автологе 14, сателлиты 15 с дебалансами 16 и центральное наружное колесо 17, зацепляющееся с сателлитами 15 и кинематически связанное коническими зубчатыми колесами 18 и 10 с выходным валом 11.872870 формула изобретения Составитель В. Лифаиов Редактор М. Хома Техред А. Бойкас Корректор А.фереиц Заказ 8992/57 Тираж 1009 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская...

Номер патента: 869844

Опубликовано: 07.10.1981

Автор: Шаволов

МПК: B06B 1/16

Метки: возбуждения, колебаний, направленных

...вращении осуществляют реверсирование симметричных масс в соответствии с заданной программой изменения колебаний. На чертеже изображена принципиальая схема устройства для реализации . анного способа. Способ возбуждения колебаний реализуется с помощью устройт.тва, содержащего корпус 1, установленное в нем водило 2,с осью 3 вращения, несущее свободно размещенные на нем инерционные массы в виде парных сателлитов 4, которые введены, например, в коническое фрикционное. сцепление с верхним 5 и нижним 6 колеса869844 Составитель И. РождественскийРедактор Т, Кузнецова Техред Т,Маточка Корректор Н, Стец аказ 8708 12ВН 1 ЦП 1 И Госудпо делам113035, Москв 30 комитета СС и открытийушская наб Тираж ственног обретений Ж, Р/5 Проектная,Филиал ППП...

Номер патента: 863748

Опубликовано: 15.09.1981

Авторы: Морозов, Рытяев, Шаволов

МПК: E01C 19/42

Метки: вибробрус, уплотнительной

...1ральное колесо 3, введенное в зубчатое зацепление с ведомым звеном - попарно и диаметрально размещенными наводиле 4 сателлитами 5, снабженнымипротивофазно на них смонтированнымидебалансами 6. Водило 4 скрепленос трансмиссионным средним колесом 7, 45введенным в зубчатое зацепление с равными по диаметру боковыми колесами8, закрепленными на валах 9, несущихколеса 10 овальной формы, фрикционнозаконтактированнце с рабочей рейкой 0секции 2, которая снизу опирается накатки 11, связанные с секцией 1 посредством регулируемых упругих элементов 12,Устройство работает за счет передачи крутильных колебаний на валы 9.При этом необходимым условием является определенное расположение дебалансов 6 относительно овальных колес 1 О, которые должны своими...

Номер патента: 861505

Опубликовано: 07.09.1981

Автор: Шаволов

МПК: E02F 5/30

Метки: рыхлитель, смерзшихся

...лопастью 4, Рыхлитель содержит также опорную раму 5, соединенную с гидроцилиндрами 6 вертикального перемещения корпуса 2 механизма вращения, который посредством вертикальных направляющих 7 и упругих элементов 8 связан с опорной рамой 5,861505 Формула изобретения 1 О ВНИИПО Заказ 6472/12 Тираж 693 ПодписноеФилиал ППП сПатент; г. Ужгород, ул. Проектная, 4 Рыхлитель смерзшихся материалов работает следующим образом.Вертикальные направляющие 7 и упругие элементы 8 связаны с опорной рамой 5 так, что в статическом положении (перед работой рыхлителя) упругие элементы находятся в расслабленном состоянии. После касания винтовой лопастью 4 поверхности смерзшегося материала опорная рама 5 стремится перемещаться вниз и давить на концевики...

Номер патента: 852385

Опубликовано: 07.08.1981

Авторы: Орлов, Панов, Сувалко, Шаволов

МПК: B06B 1/16

Метки: возбудитель, колебаний

...устройство б управления источни ком тока выполнено в виде циклопреобразователя б,. секционированная обмотка которого подключена к источнику тока, а несекционированная - к асинхронному двигателю 1. Другие концы секционированной обмотки соединены с нулевыми коммутацио,1 ными блоками 7 - 12, каждый из которых состоит из трехфазного диодного моста с тиристором (на чертеже не показаны) в диагонали. Направляющие электроды тиристоров нулевых коммутационных блоков852385 Сост итель Ю. Рождественскийре И Пенчко Корректор С. файн кова дактор Изд.483 Тираж 530сударствеиного комитета СССР по делам изобретени 113035, Москва, Ж, Раушская наб., д. 4/5 Заказ 1063/89 НПО сПоиск одписпо . открытий. Харьк. фнл. пред. Патент 7 - 12 подключены к устройству...

Номер патента: 850790

Опубликовано: 30.07.1981

Автор: Шаволов

МПК: E01H 5/09

Метки: орган, рабочий, роторного, снего-очистителя

...с противофазно неуравновешенными саталлетами 15, свободно посаженными на ведомое водило 16, соединенное посредством шкива 17 с ведущим шкивом 18., скрепленным по центру шнеков 2 с кожухом 1, Шестерня 14, са еллиты 15 и водило 16 составляют планетарный импульсатор крутильных колебаний 1 вибровозбудитель,1.Рабочий орган работает следующим образом.При передаче вращающего момента на шкив 11 посредством зубчатой передачи вращение передается на один из шнеков 2, а другой шнек через синхронную зубца- г тую передачу 3 вращается в противоположную сторону, Каждый из шнеков имеет относительно оси передвижения базовой машины правую и левую навивку, в результате чего срезанный снег транспортируется шнеками к центру для его последующего...

Номер патента: 848543

Опубликовано: 23.07.1981

Автор: Шаволов

МПК: E02F 5/06

Метки: землеройной, орган, рабочий

...оси ведущей звездочки., и снабженную связанным с базовой машиной гидроцилиндром подъема и эксцентриковым вибратором, связь гидроцилиндра подъема с базовой машиной осуществляется через эксцентриковый вибратор, имеющий незавИ- симый привод.На фиг. 1 показан рабочий орган, О вид, сбоку; на фиг.2 - его принципиальная схема.Яа базовой машине 1 расположен приводной вал 2, на котором шарнирно смонтирована рама 3, содержащая Ведущую 4 и ведомую 5 звездочки. Звез. дочки 4 и 5 огибаются цепью 6 с режущими элементами. В средней точке рама 3 шарнирно соединена с гидроцилиндром 7, связанным с базовой ма- щ 0 шиной 1 посредством приводного эксцентрикового вибратора 8.Рабочий орган работает следующим образом.Приводной вал 2 получает вращение 25 от...

Номер патента: 848532

Опубликовано: 23.07.1981

Автор: Шаволов

МПК: E02F 3/18

Метки: орган, рабочий, траншеекопателя

...крутильных колебаний и упругими элементами, прикрепленными к раме и фрезам, при этом фрезы свободно установлены относительно ротора..На фиг. 1 показан рабочий орган, на фиг. 2 - сечение А-А на фиг.1.Рабочий орган содержит раму 1, несущую на своей тяге привод 2 крутильных колебаний, подгребной донный нож 3 с опорным катком 4, опорные ролики 5, законтактированные с ковшовым ротором 6, оборудованным параллельно расположенными на нем рядами ковшей 7, р промежутках между848532 которыми расположены дисковые фрезы 8, снабженные резцами 9, и механизм вращения ротора 6 (на чертеже не показан). Дисковые фрезы 8 установлены относительно ротора 6 свободноФ выполнены серповидной формы, служат общими боковыми стенками для ковшей 7, скреплены...

Номер патента: 804771

Опубликовано: 15.02.1981

Автор: Шаволов

МПК: E02F 3/24

Метки: орган, рабочий, роторного, экскаватора

...ковшами, имеющими режущие кромки, равноудаленные от оси вращения ротора;Недостатком данного рабочего органа является сравнительно большая энергоемкость, поскольку все ковши ротора осуществляют лобовое копание,С целью снижения энергоемкости процесса копания в рабочем органе роторного экскаватора, включающем ротор с установленными на нем ковшами, имеющими режущие кромки, равноудаленные от оси вращения ротора, режущие кромки соседних ковшей установлены с одинаковым по величине и противоположным по направле. ВАСОС)ф ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯПРИ ГКНТ СССР нию углом наклона по отношению к перпендикулярной ротору плоскости.Ъ.кНа чертеже показан предлагаемый рабочий орган, план,Рабочий орган роторного...

Номер патента: 804770

Опубликовано: 15.02.1981

Автор: Шаволов

МПК: E02F 3/24

Метки: орган, рабочий, роторного, экскава-topa

...раме 13.Работает рабочий орган следующим образом.Вначале допустим, что приводная звездочка 10 цепной передачи заторможена, а ковшевая обечайка 1 вращается по часовой стрелке. В этом случае работа устройства полностью соответствовала бы прототипу, т,е. верхние ролики 7 периодически вхо дили бы в контакт с выступами 8 и с вращением обечайки 1 затормаживали ковши 5, перемещая их вниз вдоль осей 2, сжимая при этом пружины 3. Скольжение втулок 4 с ковшом 5 вдоль осей 15 2 всегда продолжается до тех пор, пока верхние ролики 7 не освободятся от контакта с выступом 8, В этот момент пружины 3 разжимаются и ковш 5 "выстреливает" вдоль осей 2 обрат но вверх. Далее при повторном контакте верхних роликов 7 со следующим выступом 8 .цикл...

Номер патента: 787609

Опубликовано: 15.12.1980

Автор: Шаволов

МПК: E21B 3/03

Метки: бурового, инерционный, инструмента, привод

...14 с зубчатыми секторами 15, введенными в зацепление с закрепленными на раме 2 неподвижными кремальерами 16. Ведущий вал 7, ведомый вал 4 и промежуточный вал 14 установлены в подшипниках корпуса 17, соединенного с рамой 2 и рабочим инструментом 3 подпружиненными стяжными болтами 18. Кроме того, корпус 17 оборудован бойком 19, законтактированным с наковальней 20, скрепленной с рамой 2 и рабочим инструментом 3.Устройство работает следуюшим образ.ом.От двигателя 1 через ведущий вал 7 вращение получает солнечная шестерня 8, а с ней и сателлиты 10, создающие на водиле 9 за счет своей противофазной неуравновешенности знакопеременный вращающий момент - двусторонние крутильные колебания. Указанные крутильные колебания испытывают и конические...

Номер патента: 776926

Опубликовано: 07.11.1980

Автор: Шаволов

МПК: B28B 11/00, E01C 19/42

Метки: бетоноотделочной, орган, рабочий

...11, Верхняясекция бруса 3 связана с неподвижной рамой через амортизаторы 12 и шарнирнуюподвеску 13. Дебалансный вал 4 соединенс водилом 14 планетарно редуктора, выполпенного в виде свободно посаженных сателлитов 15, введенных в зацепление с ведущим центральным, преимущественно эпициклическим, колесом 16, Сателлиты имеют противофазно размещенные дебалансы 1 О17,Рабочий орган работает следующим образом,Брус опускается на необходимую отметку относительно неподвижной рамы 1. 15Привод дебалансного вала 4 осуществляется через планетарный редуктор от центрального колеса 16, связанного, например,клиноременной передачей с натяжным подпружиненным роликом с ведущим шкивом, 20установленным на неподвижной раме 1. Отцентрального колеса 16 приводятся...

Номер патента: 771256

Опубликовано: 15.10.1980

Автор: Шаволов

МПК: E02F 9/20

Метки: активного, крутильно-колебательный, привод, щелереза

...планетарныймеханизм с солнечной 2 и двумя неуравновешенными сателлитными 3 и 4 шестернями,установленными на водиле 5, связанном посредством пружин 6 с корпусом 1 и несущем ведомый вал 7. Привод снабжен механизмом вращения звездочки 8 цепного бара,а ведомый вал 7 планетарного механизмаснабжен дополнительной опорой 9 вне корпуса 1 последнего, установлен с возможностью взаимодействия своим свободным концом с механизмом вращения ведущей звездочки 8 и выполнен вне корпуса 1 с коленом10 для размещения этой звездочки 8. Механизм вращения последней выполнен в видешестерни 11, установленной на ступице звездочки 8, и находящегося с шестерней 11 вовнутреннем зацеплении ведущего зубчатогоколеса 12, установленного соосно оси водила 5 планетарного...

Номер патента: 753992

Опубликовано: 07.08.1980

Авторы: Власов, Малков, Чагинский, Шаволов

МПК: E02D 15/04

Метки: бетонирования, набивных, подобных, свай, элементов

...стержень со смонтированным внутри него глубинным рибратором; на фиг. 4 - разрез А-Ана фйг. 1 1 на фиг. 5 - разрез Б-Б на фиг. 2.Устройство включает бункер 1 с прямолинейными стенками, канатную подвеску 2, связанную. с груэоподъемиым средством, расположенные внутри буйкера направляющие 3, сквозь которые пропущен центральный стержень 4 с электрокабелем 5 для питания смонтированного внутри него вибратора Стержень 4 имеет верхний упор б и нижнюю прямоугольную (или квадратную) площадку 7, с которой соединены нижние стенки 8 затвора, вЫполненного в виде двухзвенных леПестков, в то время как верхние стенки 9 затвора шарнирно соединены с одного конца с нижними стенками, а с другого со стенками бункера.Устройство работает следующим...

Номер патента: 751920

Опубликовано: 30.07.1980

Автор: Шаволов

МПК: E02F 5/08

Метки: землеройной, орган, рабочий

...дебалансами 9 и свободно посаженными на водило 10, служащее одновременно редуктором планетарного вращателя, к которому крепится 10 ротор 11 с резцами 12, оборудованными противосторонними режущими кромками 13.Работает данное устройство следующим , образом.От приводного вала 3 вращение получает ведущее колесо 4, а посредством зубчатого зацепления неравномерно вращается вал б, Подвеска равных по диаметру эксцентрично установленных колес 4 и 5 в точках, являющихся их фокусами, гарантирует 20 однократное изменение их передаточного отношения за один оборот валов 3 и б, Поэтому солнечная шестерня 7 также пребывает в стадии разгона-торможения только один раз за свой оборот, а это при равен стве диаметров колес 7 и 8 включает фиксированный...

Номер патента: 747973

Опубликовано: 15.07.1980

Автор: Шаволов

МПК: E21B 3/03

Метки: бурового, инерционный, инструмента, привод

...валах 7, выполненных с эксцентриковыми шейками и свобоц О но посаженных на водило 8, оборудованное замкнутым на корпус 1 автологом 9; Элементы 8, 5 и 4 составляют основную планетарную передачу, параллельно которой, но со смещением, расположены эле менты дополнительной планетарной перецачй) сателлиты 10 которой закреплены на эксцентриковых шейках валов 7 и введены в зубчатое зацепление с эпициклическим колесом 11, скрепленнымис Ьалом20 3, Колесо 11 свобоцно связано с цЬпол- нительным воцилом 12, в которж вставлены эксцентриковые шейки сателлитных валов 7.Работает инерционный привод бурового д 5 инструмента слецующим образом, От ве дущего вала 2 посредством зубчатых перецач 4 и 5 совершается прокручивание сателлитных валов 7,...

Номер патента: 743887

Опубликовано: 30.06.1980

Авторы: Назаренко, Шаволов

МПК: B28D 1/00

Метки: инерционно-импульсный, привод

...и диаметрально, как показано на фиг. 2 (изображена только одна пара сателлитов), На фпг. 3 зафиксирован про цесс взаимодействия резцов фрезы 4 с обрабатываемой средой 8.Работает устроиство следующим образом.Постоянный статический30 гателя 1 идет на фрезу 4 чводило 3, В то же время дополнительная энергия от двигателя 1 передается водилом 3 на раскрутку сателлитов 5, которые обкатываются по неподвижному солнечному колесу 7 и посредством установки на ннх я дебалансов 6 создают на водиле 3 дополнительные положительные (направленные в сторону его вращения), а также отрицательные импульсы. Поскольку фреза 4 снабжена разноудаленными от центра свое го вращения резцами, она закреплена на водиле 3 таким образом, что направление действия...

Номер патента: 734349

Опубликовано: 15.05.1980

Автор: Шаволов

МПК: E02F 3/24

Метки: орган, рабочий, роторного, экскаватора

...установки в зоне грунта донного листа 11, скрепленного с неподвижной рамой 10. Валы 7, 6 и 4 оборудованы 1 ф эксцентриковыми шейками, кривошипами, последовательно соединенными друг с другом посредством тяг-шатунов 12. Кривошипы валов 7, 6, 4, связанные шатуном 12, вместе со станиной, по которой поднимается ротор 1, несущий валы 7, 6, 4, составляют шарнирный механизм двойного параллелограмма. Двойной параллелограмм включает в качестве составных звеньев кривошипы верхнего вала 7 и тягу-шатун 12. Дополнительными элементами, позволившими об ф разовать двойной параллелограмм, являются кривошипы среднего 6 и нижнего 4 валов, а также станина в виде ротора 1.Работает устройство следующим образом.пВращение ротора 1 осуществляется по часовой...

Номер патента: 727755

Опубликовано: 15.04.1980

Автор: Шаволов

МПК: E02D 7/18

Метки: грунт, погружения, свай

...крутильных колебаний, солнечная шестерня которого соединена зубчатым зацеплением со свободно посаженными на водило неуравновешенными сателлитами и кинематически связана с валом двигателя, снабжено кинематически связанными с водилом подпружиненными роликами, установленными в направляющих.На фиг. 1 изображена его принципиальная кинематическая схема; а на фиг. 2 и 3 - вид А и сечение Б - Б на фиг. 1.Устройство включает двигатель 1, вал которого посредством муфты 2 соединен с солнечной шестерней 3 планетарного импульсатора, введенной в зубчатое зацепление с попарно и диаметрально расположенными сателлитами 4, свободно установленными на водиле 5 и несущими противофазно на них размещенные дебалансы 6. На водиле закреплен ведущий...

Номер патента: 726271

Опубликовано: 05.04.1980

Автор: Шаволов

МПК: E02F 3/18

Метки: землеройной, орган, рабочий

...с.эксцентриситетом подвешены к веду- щему валу 6 и снабжены жестко прикрепленным к ним ножом 10. Между яцек 4 проходит кабель 11. Щеки имеют входное 12 и выходное 13 отверстия, служащие для направления кабеля,Работает орган землеройной машины следующим образом.Вращают цепные бары 5 в направлении, противоположном перемещению базовой машины 1. Грунт под действием ;сил тяжести скапливается на холостой части цепных баров и оседает в траншею, в которую через отверстия12 и 13 закладывается кабель 11. Вращение ведущих звездочек 7, ввиду их эксцентричной подвески, заставляетпроизводить круговые колебания цепных баров 5. Поскольку бары 5 опираютСя на боковые щеки 4, последние полностью копируют движение цепей, что достигается также за счет...

Номер патента: 712483

Опубликовано: 30.01.1980

Автор: Шаволов

МПК: E02F 5/10

Метки: кабелеукладчика, орган, рабочий

...которые неуравновешены за счет противофазно размещенных на них дебалансов 10. Режущая кромка 4 размещена на лобовой поверхности фрезы продольно.В средней части фрезы имеется окно 11 для приема кабеля 3 во внутреннюю полость 2, а в ее верхней части установлен шарнир Гука 12. Солнечная шестерня 7 планетарного механизма установлена на ведущем валу 13, а водило 7 механизма соединено с корпусом редуктора 6 посредством рессор 14 и установлено на ведомом валу 15, выходной конец которого связан с шарниром Гука 12. В верхней части фреза снабжена охватывающим ее поверхность подшипником 16, а силовой цилиндр 5 управления наклоном размещен между наружным кольцом подшипника 16 и корпусом зубчатого редуктора 6.Работает рабочий орган следующим...

Номер патента: 710798

Опубликовано: 25.01.1980

Автор: Шаволов

МПК: B28B 1/08

Метки: бетонной, жесткой, смеси, формования

...период колебаний предоставляется формулой Т = ХФ гдеР;1С- время каждого возвратного прохождения (обращения) вибрируемой формы через положение ее статическогоравновесия; 1 - порядковый номер обращения формы по отношению к принятому началу отсчета, 1: 1, 2, 3 4,-"И;и - количество обращений формы за полный растянутый цикл колебаний.Величина 11 выбирается такой, чтобыразложение поличастотного воздействияис периодом Т = ЕЪ; на ряд гармо 1=4ник включало бы составляющую с частотой, меньшей частоты собственных колебаний вибрируемой системы.Способ формования изделий из жесткихбетонных смесей опробывают на виброплощадке с установленной на ней формойвысотой 800 мм, Источник вибрации -дебалансовый вибровозбудитель.Минимальное число И,...
