Шавин

Номер патента: 1757765

Опубликовано: 30.08.1992

Авторы: Доронин, Макалов, Шавин

МПК: B08B 9/02

Метки: длинномерных, наружной, поверхности

...нэ фиг,3 - пневмокинемэтическэясхема устройства; нэ фиг.4 - схема действующих сил прижэтия очистного инструментак поверхности, нэ фиг,5 - схема действиясил резания нэ очистные элементы инструмента,Устройство для очистки наружной поверхности длинномерных изделий состоитиз стэнины 1, содержащей двэпустотель- .ных кольца, концентрично расположенныхотносительно обрабатываемых изделий 2 исоединенных друг с другом продольнымисвязями 3, шарнирно закрепленных междуколец рамок 4, причем нэ параллельной стороне шэрнирэ установлены очистные инструменты 5 и приводы их врэщения 6 - фиг.1,2,3.. Нэ шарнирном конце рамки жестко ээкреплен к ней рычаг 7, образующий с рэмкой двухплечий рычаг, нэ свободном концекоторОго шэрнирно"зэкреплен шток...

Номер патента: 1736634

Опубликовано: 30.05.1992

Авторы: Лехин, Тимошек, Шавин

МПК: B08B 1/04

Метки: внутренней, наружной, поверхностей, труб

...между которыми размещены механизм 3 винтового перемещения труб и пульт 4 уп равления, На приемном транспортере 1 установлен реверсивный очистной инструмент 5 для наружной очистки труб - узел наружной очистки и узел внутренней очистки. Узел внутренней очистки включает 30 очистной инструмент 6 для очистки внутренней поверхности труб с реверсивным приводом 7. Вращение к очистному инструменту 6 передается консольно закрепленной вдоль оси приемного транспортера 1 полой .35 штангой 8, которая в нерабочем положенииподдерживается откидными опорными роликами 9, установленными на приемном транспортере, В рабочем положении очистной инструмент 6 поддерживается равно мерно распределенными по окружностишестью самоустанавливающимися на шаг винтовой...

Номер патента: 1613778

Опубликовано: 15.12.1990

Авторы: Оловянишников, Шавин

МПК: F16L 13/14

Метки: антикоррозионным, внутренним, неразъемного, покрытием, соединения, труб

...на внешнюю и внутреннюю поверхности раструба 5, на внутреннюю поверхность муфты 3 и внешнюю поверхность конца трубы 1. Далее раструбный конец трубы 2 вводят поступательно с винтовым вращением в кольцевой зазор до жесткого упора конца трубы 1 в переходный внутренний участок 8 раструба 5. При этом обжимают уплотнительный эле 1613778змент 6 между концом раструба 5 и донной частью 7 муфты 3 и, не снимая усилия, кромку конца муфты 3 обжимают на переходную внешнюю часть 9 раструба 5, а затем обкатывают радиальным усилием среднюю часть 10 муфты 3.Пример. Трубы с внутренним антикоррозионным покрытием диаметром 114 мм, толщиной 6 мм и длиной 9 м подготавливают к соединению. На конце трубы 1 закрепляют любым способом (например, сваркой)...

Номер патента: 1456336

Опубликовано: 07.02.1989

Автор: Шавин

МПК: B65G 13/00

Метки: вращения, длинномерных, конвейер, перемещения, продольного, роликовый, цилиндрических

...колесо-якорь, вращающийсявместе с валом 48. Червячные редукторы имеют валы 49. Червяк-сердечник 50 с рсположенными на нем обмотками 5 1 состоит из двух половин.Витки резьбы одной половины сдвинуты относительно другой на половинушага. Между колесом-якорем и червяком-сердечником 50 имеется небольшой воздушный зазор. Катушки, расположенные на сердечнике, включаются в одну из известных дифференциальных мостовых. схем. Зависимость тока от угла поворота, определенная при вращении червячного колеса относительно глобоиднсго сердечника, представляет собой периодическую функцию с периодом,равным шагу червячного колеса, Выходные валы червячных редукторов 46 и 47 соединены с валами 7 шарниром 52. Валсвоим подвижным шлицевым концом 53 через шарнир 54...

Номер патента: 1348015

Опубликовано: 30.10.1987

Авторы: Бондарев, Шавин

МПК: B08B 9/045

Метки: внутренней, поверхности, труб

...Ось спирали совпадает с осью трубопровода 6. Передний конец трубопровода выполнен в виде корпуса 8 с отверстиями 9, на котором закреплены полое эластичное тело 3 и наружная оболочка 1. В передней части устройства может быть установлен режущий инструмент, например фреза 10, при этом трубопровод должен быть связан с приводом вращения (не показан). Устройство может иметь смывные сопла 11, направленные вдоль прорезей 7. Сопла 11 связаны с насосом посредством трубы 12, Для удобства трубопровод 6 размещен внутри трубы 12. Устройство для очистки внутренней поверхности трубы вводят в трубопровод. Заполняют полость эластичного тела 3 средой под давлением,Эластичное тело при этом увеличивается в объеме и прижимает основания эачистных элементов...

Номер патента: 1239048

Опубликовано: 23.06.1986

Авторы: Давидович, Кандыба, Оловянишников, Шавин

МПК: B65G 33/34

Метки: длинномерных, транспортировки, цилиндрических

...химической, нефтяной и других отрасляхпромышленности.фЦелью изобретения является повышение точности транспортировки путемустранения перекоса изделий в поперечном направлении и их перемещения в продольном и регулирование углаповорота, шнеков,На фиг. 1 изображено устройство,общий вид; на фиг. 2 - то же, видсверху.Устройство содержит валы-шнеки 1и 2, смонтированные на опорах 3 качения, и привод вращения вапов, выполненный в виде двух пневмопилиндров 4, штоки которых шарнирно соединены с двуплечим рычагом 5, закрепленным на оси б основания 7, Каждоейлечо рычага 5 шарнирно соединенос тягами 8, перемещающимися по направляющим 9 и связанным через храпо-,вые механизмь; 10 с валями, и 2. Составитель Втехред О.Гортв упринй Корректор Е....

Номер патента: 1146628

Опубликовано: 23.03.1985

Авторы: Чернов, Шавин

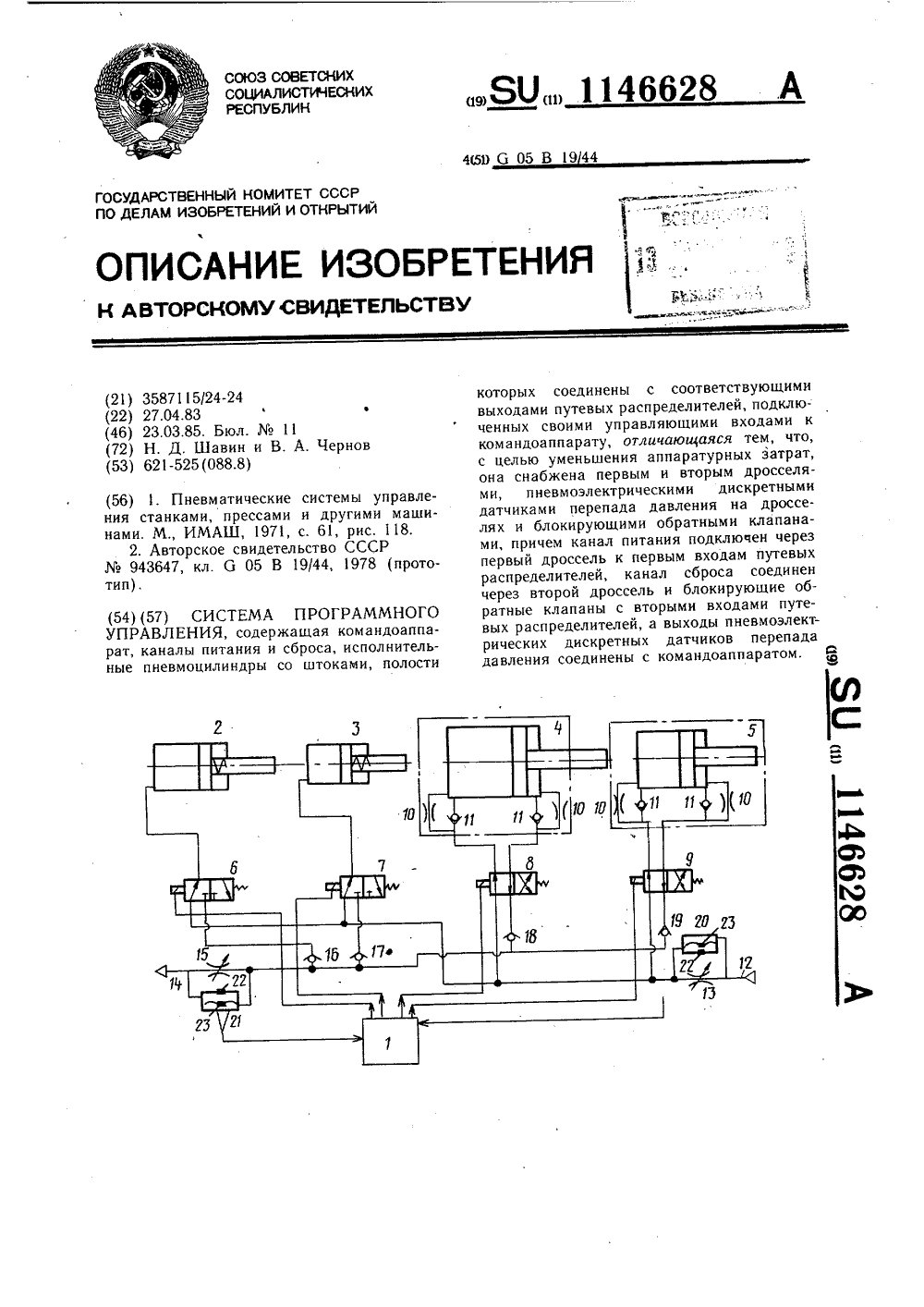

МПК: G05B 19/44

Метки: программного

...каналы питанияи сброса, .исполнительные пневмоцилиндры З 5со штоками, полости которых соединены ссоответствующими выходами путевых распределителей, подключенных своими управляющими входами к командоаппарату, снабжена первым и вторым дросселями, пневмо Оэлектрическими дискретными датчикамиперепада давления на дросселях и блокирующими обратными клапанами, причемканал питания подключен через первый дроссель к первым входам путевых распределителей, канал сброса соединен через второй 45дроссель и блокируюшие обратные клапаныс вторыми входами путевых распределителей,. а выходы пневмоэлектрических дискретных датчиков перепада давления соединены с командоаппаратом.На чертеже изображена схема системыуправления для четырех...

Номер патента: 1105623

Опубликовано: 30.07.1984

Авторы: Воловац, Головин, Молойчино, Оловянишников, Шавин

МПК: E21B 45/00

Метки: моментомер, роторный

...1.Роторный моментомер содержит вращающиеся ведущую полумуфту 1 и ведомую полумуфту 2, связанные между собой упругими стержнями 3. При этом стержни одинаковой жесткости расположены диаметрально противоположно по окружности полумуфты (фиг, 2) и подвижно укреплены одними концами в шаровых опорах 4 ведущей полумуфты 1, а вторыми концами - н поворотных опорах 5 ведомой полумуфты 2. Поворотные опоры 5 размещены в ограничительных конусных пазах 6 полумуфты 2, за исключением одной пары опор со стержнями ( - 1 ) наименьшей жесткости. Эти опоры установлены н пазах 7 прямоугольной формы, что исключает возможность их поворота.На внешней поверхности полумуфты 2 смонтирован якорь 8 преобразователя 9 перемещений. Электромагнитная система 10...

Номер патента: 1093919

Опубликовано: 23.05.1984

Авторы: Валовац, Головин, Козаренко, Макалов, Оловянишников, Шавин

МПК: G01L 1/02

Метки: датчик, момента, нефтепромысловых, свинчивания, скважины, труб, устьем

...цилиндр и поршень, соединенный через силовводящие проушины с рычагом55 и приводным тросом, и аппаратуру для измерения давления, введены внут ренний цилиндрический корпус, снабженный силопередающими проушинами, соединенными с рычагом, внешний цилиндрический корпус, снабженный 60 ,силопередающими проушинами, и вы" полненный в виде цилиндра с днищем, цилиндрический шарнир, сферический силопередающий узел и упорный подшипник,с проушиной, причем поршень 65 гидравлического датчика силы связансо сферическим силопередающим узлом,жестко связанным с внутренним корпусом, а цилиндр гидравлическогодатчика силы соединен с цилиндрическим шарниром, установленным нпазах внутреннего корпуса и жесткосоединенным с силопередающими проушинами внешнего...

Номер патента: 954560

Опубликовано: 30.08.1982

Авторы: Воловац, Воронков, Головин, Макалов, Оловянишников, Рябихина, Шавин, Шефер

МПК: E21B 19/16

Метки: вала, измеритель, крутящего, механизме, момента, осевого, преимущественно, приводом, свинчивания, труб, усилия, червячного

...чертеже изображено усТройство, общий вид.Устройство состоит из корпуса 1, в котором размещены трубозажимное устройство 2 и червячная пара, состоящая из червячного вала 3 и червячного колеса 4, с которым жестко связано водило 5. Опорный узел червяка 3 включает радиальный подшипник 6 и двойной упорный подшипник 7, который размещен в ступице диска 8, являюшегося чувствительным элементом. Упорный подшипник 7 связан с червячным валом 3 и диском 8 упорными гайками 9 и 10. Диск 8, на котором размещена тензодатчики 11, укреплен на фланце 12 корпуса 1. Измерительный блок закрыт крышкой 13.954560 формула изобретения 1 йй рьевКорректор ЮПодписноетета СССРкрытийна 6., д. 4/5л Проектная 4 СостаТехред Тираж 6 И Государстве делам изобре осква, Ж -...

Номер патента: 939716

Опубликовано: 30.06.1982

Авторы: Будовский, Воловац, Головин, Макалов, Оловянишников, Пчелкин, Шавин

МПК: E21B 17/00

Метки: замковых, износ, испытания, резьб, стенд

...нип пель 11 и удлинитель 12; колонны 13, расположенные соосно с испытуемым образцом; силовые цилиндры 14, подвижную раму 15, на которой размещен корпус 16 с напранляющими, 15 перпендикулярными оси испытуемого образца, каретку 17 с приводом 18 установленную на подшипниках 19 и 20; центральную втулку 21, связанную с испытуемым образцом удлини телем 12 и подвижную раму 22, смонтиронанную на колоннах 13. Привод 18 снабжен предохранительным клапаном 23, настроенным на определенное давление. соответствующее заданной радиальной нагрузке.Стенд работает по двум режимам: ручному от кнопочного управления и полуавтоматическому в зависимости от величины давления в гидроцилинд. рах 9 контрольного устройства .Насосная станция стен,па, создаваемая...

Номер патента: 902955

Опубликовано: 07.02.1982

Авторы: Вайнблат, Половцев, Шавин

МПК: B21H 3/04

Метки: накатывания, фасок

...беспрепятственное прохождение очередного ролика 2 из лотка 10по фаскам 8 и 9 стенок 6 и 7, образующих призмуНижняя граница опускания торца 18штока 11 обусловлена уровнем, при котором на ролике 2 накатана 1/3-1/4профиля фаски 1 после воздействияштока 11 через столб роликов 2 нанакатываемый ролик 2 (определяют приналадке),Ролики 2 в виде заготовок, имеющихпрямые углы по концам, поступают изподающего лотка 10 (в котором осиподаваемых роликов 2 горизонтальны)в образованную фасками 8 и 9 стенок6 и 7 призму, являющуюся продолжением подающего лотка 1 О,При ходе штока 11 вниз, обусловленном вращением кулачка 12 от электродвигателя 15 через фрикционнуюмуфту 14 (с регулированием передавае"мого момента) и редуктор 13, он нажимает на...

Номер патента: 766968

Опубликовано: 30.09.1980

Авторы: Вайнблат, Ломкин, Шавин

МПК: B65B 19/08

Метки: овальной, пачки, сигарет, укладки, формы

...и предварительная утрускасигарет в пачки, после чего окончательная ут.руска нижней делительной перегородкой.На фиг. 1 схематично изображено устройстводля укладки сигарет овальной формы в пачки,поперечный разрез; на фиг. 2 - разрез А-Ана фиг. 1.2 ОУстройство содержит загрузочный бункер 1для укладки сигарет 2 овальной формы в пачки с окном 3, вытзлкиватели 4 сигарет черезокно бункера и приемник 5.В нижней части бункера 1 размещены эксцентрично укрепленные на валах 6, 7 и 8, разделенные мерными шайбами 9 подвижные делительные перегородки 10 для утруски сигарет,при этом взл 8 расположен под бункером 1.Валы 6 и 7 расположены с боковых сторонЗОбункера 1 в одной горизонтальной плоскостис возможностью вращения в разные сторонынавстречу...

Номер патента: 592591

Опубликовано: 15.02.1978

Авторы: Чернов, Шавин

МПК: B25J 15/00

Метки: захват

...положение ползунов 10 ограничено упорами 12,Захват работает следующим образом.При перемещении тяги 4 влево вместе с ней перемещают влево коромысло 6, серьги 9, ползуны 10 и серьги 1 две пары губок 1, поворачиваясь на оси сжимаются до тех пор, пока одна из пар губок не захватит ступенчатый вал за больший диаметр. При этом прекращают движение влево серьги 11, шарнирно соединенные с захватившими вал за больший диаметр парой губок, соответственные ползун 10 и серьги 9, а также ось 7 коромысла 6. При дальнейшем движении тяги 4 влево ко 1 омысло 6, поворачиваясь ня осп 5, перемещает влево по дуге ось 8, я вместе с этой осью соответствепплс серьги 9, ползун 10 и серьги 11, н обеспечивает захват ступенчатого валя зя мсныпий диаметр другой...

Номер патента: 365203

Опубликовано: 01.01.1973

Авторы: Величко, Моисеев, Фейгельман, Шавин

МПК: B01F 13/08, B22C 5/04

Метки: приготовления, суспенз

...вниз и вверх, ввода в резервуар вывода птз него. Для ухтаньшенптя птерабочего объема ванны между центробежными насоса ми установлена пустотелая вставка 8.Дно ванны представляет собой электромагнитную плиту, состоящую из боковых электромапнитав 9, центральных электромагнитов 1 д и стоек 11. На стойках параллельно плоакости 1 О электромавнптов укреплены уп 1 рупие пластины 12. Поверхность ванны затерывается што.рой.После заполнеп(ия ванны суспензией в нерабочий объем опускаются центробежные насосы с торцовымп мешалкампт (рыхдителями). При включении двигателей привода центробежных насосов суспензия перехтешлвается и под давлением подается в горитзантальном направленппи в рабочий объем ванины. В рабочем объеме 20 поочередно вкгпочаются...
