H03K 13/08 — H03K 13/08

Номер патента: 502496

Опубликовано: 05.02.1976

Автор: Головко

МПК: H03K 13/08

Метки: аналого-цифровой

...Так,при четном количестве компараторов число выходных напряжений одного знака либо равно числу напряжений другого знака, либо отличается от него на две единицы, а прн 20 нечетном количестве компараторов - отличается на единицу.Компараторы сравнивают напряжение аналогового сигнала с опорными напряжениями.В момент их равенства компаратор меняет 25 полярность выходного напряжения. В результате того, что при парном количестве компараторов при нулевом напряжении аналогового сигнала количество компараторов с положительным потенциалом на выходе равно коаказ 722/11 Изд. Мо 242 ЦНИИПИ Государственного по делам изо 113035, Москва, ЖТираж 1029 Совета Минист открытий кая наб., д. 4/5ПодписноСССР омитетаретепий5, Рауш Типография, пр. Сапунова,...

Номер патента: 530449

Опубликовано: 30.09.1976

Авторы: Гойса, Королев, Мазалов, Тарасенко

МПК: H03K 13/08

Метки: аналого-цифровой

...второго тактового импульса в момент его спада в первом случаетриггер 7 остается в единичном состоянии,а во втором случае переходит в состояниенуля, но в обоих случаях триггер 8 переключается в "1" и включает ток 3 преобразователя 13, Кодирование триггера 8осуществляют при поступлении третьеготактового импульса в момент его спада4в РезУльтате сРавнениЯ токов,1 вх, - 23,-3или ) - Э,причем одновременно триггер 9переключается в "1 ф и нулевым сигналом- выхода отключает генератор 2,На шины 16 приемника сигналов передается через элементы И-ИЛИ 15 прямойкод, отражающий величину выборки аналогового сигнала положительной полярности,Во втором случае, когда ток аналогового сигналами(Опосле сброса триггеров 6-9на Овыходе компаратора 1...

Номер патента: 573872

Опубликовано: 25.09.1977

Автор: Беломестных

МПК: H03K 13/08

Метки: аналогоцифровой, параллельно-последовательный

...преобразователя.Поставленная цель достигается тем, чтов предлагаемый аналого-цифровой параллельно-последовательный преобразователь, содер- бжащий компараторы, выходы которых подключены к шифратору, соединенному с первымивходами алементов И, вторые входы которыхподключены к распределителю импульсов,делитель напряжения, включенный между од- Оними входами омпараторов и выходамиуправляемого генератора тока, регистр, подключенный к выходам елементов И, и цифроаналоговый преобразователь, соединенныйс выходом регистра, введен дополнительныйуправляемый генератор тока, входы которогоподключены к выходам распределителя импульсов, а выход - к нижнему зажиму делителя напряжения.На чертеже приведена функциональная схе-фома предлагаемого...

Номер патента: 617833

Опубликовано: 30.07.1978

Авторы: Гринчик, Нечаев, Покалюхин

МПК: H03K 13/08

Метки: аналого-цифровой

...подаются опорные напряжения от источника 2. Выходное напряжение компараторов 3 меняет свой знак приизменении полярности разности аналоговогои опорного сигналов. Учитывая, что аналоговый сигнал подается на неинвертирующиевходы четных и инвертпрующне входы нечетных компараторов 3, определенное количество компараторов 3 обладает однимзнаком выходного напряжения, г остальные - противоположным. Абсолютные значения выходных напряжений равны междусобой,Выходные начерез резисторы ь30 каждого компар617833 Составитель А. Титоведактор В. Левитов Техред Н. Рыбкина Коррек бровольска Подписное,548 Тираж 1087 енного комитета Совета Министро делам изобретений и открытий осква, Ж, Раушская наб., д. 4/5Заказ 1273/17 Из НПО Государст по 113035,...

Номер патента: 657606

Опубликовано: 15.04.1979

Авторы: Подольный, Чумак, Шляхтин, Ямный

МПК: H03K 13/08

Метки: аналого-цифровой

...устройство следующим образом.Для кодирования знакопеременных напряжений вход одного из компараторов 3 подклю тся к источнику+Еопор а выход другого коратора 3 подключается к источнику - Еопор,Для уменьшЕния выходного сопротивления источников опорного напряжения эти источники657606 ЦНИИПИ Заказ 1822/5 Тираж 1059 Подписное а слиал ППП "Патент",Ужгород,ул, Прое ктная/опар., анар,используют операционные усилители, включенные по схеме повторителя. За счет подключения диодов 5, 6 к выходу источника 7 и к источнику 2 величина последнего будет изменяться согласованно с изменением преобразуемого напряжения, 5 так как диоды открыты,При входном напряжении, меньшем +Е щ ноопор большем - Е , транзистор, у которого на базе - Е,закрыт, За счет...

Номер патента: 726664

Опубликовано: 05.04.1980

Авторы: Бородянский, Рогозов

МПК: H03K 13/08

Метки: аналого-цифровой, многоканальный

..." к " с; выходныесигналы блока 3 на нервом, втором и последующих тактах,Работа устройства осуществляется следующим образом,В начальный момент времени блок 8устанавливает счетные триггеры 2 в исходное состояние, при этом ключи двухтактвных запоминающих устройств 4 принимаюттакое состояние, что на их выходах присутствует нулевой потенциал, На первомтакте кодирования блок 8 подключает через блок 7 коммутации эталонов весстаршего-го эталоне блока 6 к первому входу блока 5, С выхода блоке 5 сигнал поступает нв второй вход блока 3 ивход двухтактного запоминающего устройства 4, В случае, если не выходе блокасравнения 3 появится единичный сигнал,он одновременно запишется в регистр 1и перебросит по счетному входу счетныйтриггер 2,. переводя...

Номер патента: 777812

Опубликовано: 07.11.1980

Авторы: Крючков, Яхнис

МПК: H03K 13/08

Метки: измерительных, компенсирующих, мер, приборах, формирования, цифровых

...значения случайногонапряжения.Использование предложенного способаобеспечивается ускорение контроля среднего или эффективного значения нестабильного напряжения произвольной формы.Функциональная схема устройства, позволяющая формировать компенсирующуюмеру предложенным способом, приведенана чертеже.Устройство содержит преобразователь 1входного сигнала, арифметическое устройство 2, алгебраический сумматор 3, индикатор 4, первый сдвигающий регистратор 5,счетчик 6 преобразований, счетчик 7 циклов, второй сдвигающий регистр 8, формирователь 9 дополнительного кода, блок 10управления,Устройство работает следующим образом,7778124Преобразователь 1 преобразует очередную реализацию случайного входного сигнала в код, а если требуется...

Номер патента: 788373

Опубликовано: 15.12.1980

Автор: Филиппов

МПК: H03K 13/08

Метки: аналого-цифровой, быстродействующий

...образом волна дискретного уравновешивания, в каком бы она разряде не возникла, пробежит в сторону младшего разряда. При этом с изменением состояния любого одного сравнивающего блока на вход логического элемента И 11 на время этого переходного режима не будет подано высокое напряжение. С выхода 40 логического элемента И 11 на вход логического элемента НЕ 12 за этот интервал времени не будет подано высокое напряжение (единица), отчего с выхода логического элемента НЕ 12 бу- дет подан сбросной сигнал на элемент задержки 13 и последний придет в исходное положение. При восстановлении на выходе логического элемента И 11 единицы, а на выходе логического эле- ( мента НЕ 12 нуля, элемент задержки 13 начнет новый отсчет времени задержки,...

Номер патента: 834894

Опубликовано: 30.05.1981

Авторы: Нечаев, Проценко, Федоров

МПК: H03K 13/08

Метки: аналого-цифровой

...авыходы - с выходами компараторов.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР(прототип),3 83489иове операционных усилителей, резисторы 4, счетчик 5 импульсов, блок 6 определения знака производной, блок 7 анализа состояний компараторов и вентиль 8.Устройство работает следующим образом.Напряжение аналогового сигнале, подеваемого с выхода источника 1 на неинвертирующие входы четных и инвертирующие входы нечетных компараторов 3, 10сравнивается с опорными напряжениямиисточника 2, вследствие чего определенное количество компараторов обладаетодним знаком выходного напряжения, аостальные " противоположным., 15Выходной сигнал может приниматьтолько два значения, чередующихся помере изменения...

Номер патента: 900439

Опубликовано: 23.01.1982

Автор: Самоваров

МПК: H03K 13/08

Метки: аналого-цифровой, масштабно-временной

...стекло экрана трубки 1выполнено из волоконно-оптическойпластйны. Экран трубки через оптикомеханическое устройство 4 разверткиоптически связан со входным окном21, котрое выполнено в виде линейкис возможностью перемещаться в направляющих 22 устройства 4,Преобразователь работает следующим образом.Входной сигнал поступает через входной усилитель 2 в блок 3, запускает в нем генератор развертки записи и через линию задержки поступает на сигнальные отклоняющие элементы электронно-лучевой трубки, которая производит видимую запись эпюры входного сигнала. При отсутствии светящейся кривой экрана выходное иэображение линейки 23 представлено рядом светящихся точек, разделенных одинаковыми интервалами. Количество этих точек определяет число уровней...

Номер патента: 928633

Опубликовано: 15.05.1982

Авторы: Брандорф, Котляров

МПК: H03K 13/08

Метки: аналого-цифровой

...воздействия навходе датчика, так как после линейного преобразования число импульсовувеличено на величину, пропорционально разности между линейной характеристикой преобразователя 2 и нелинейной характеристикой датчика.Число с выходов счетчика поступаетна выходы АЦП.В отличие от известного предлагаемый АЦП позволяет производить линеаризацию характеристик датчиков не Отолько с преобразователем входныхсигналов н интервал времени, но и спреобразователями входных сигналовв число импульсов любого принципадействия(например, с промежуточнымпреобразователем н частоту или с преобразователями в число импульсон датчиков с чистотным выходом), что позволяет расширить область примененияАЦП. Формула изобретения,Аналого-цифровой преобразователь,...

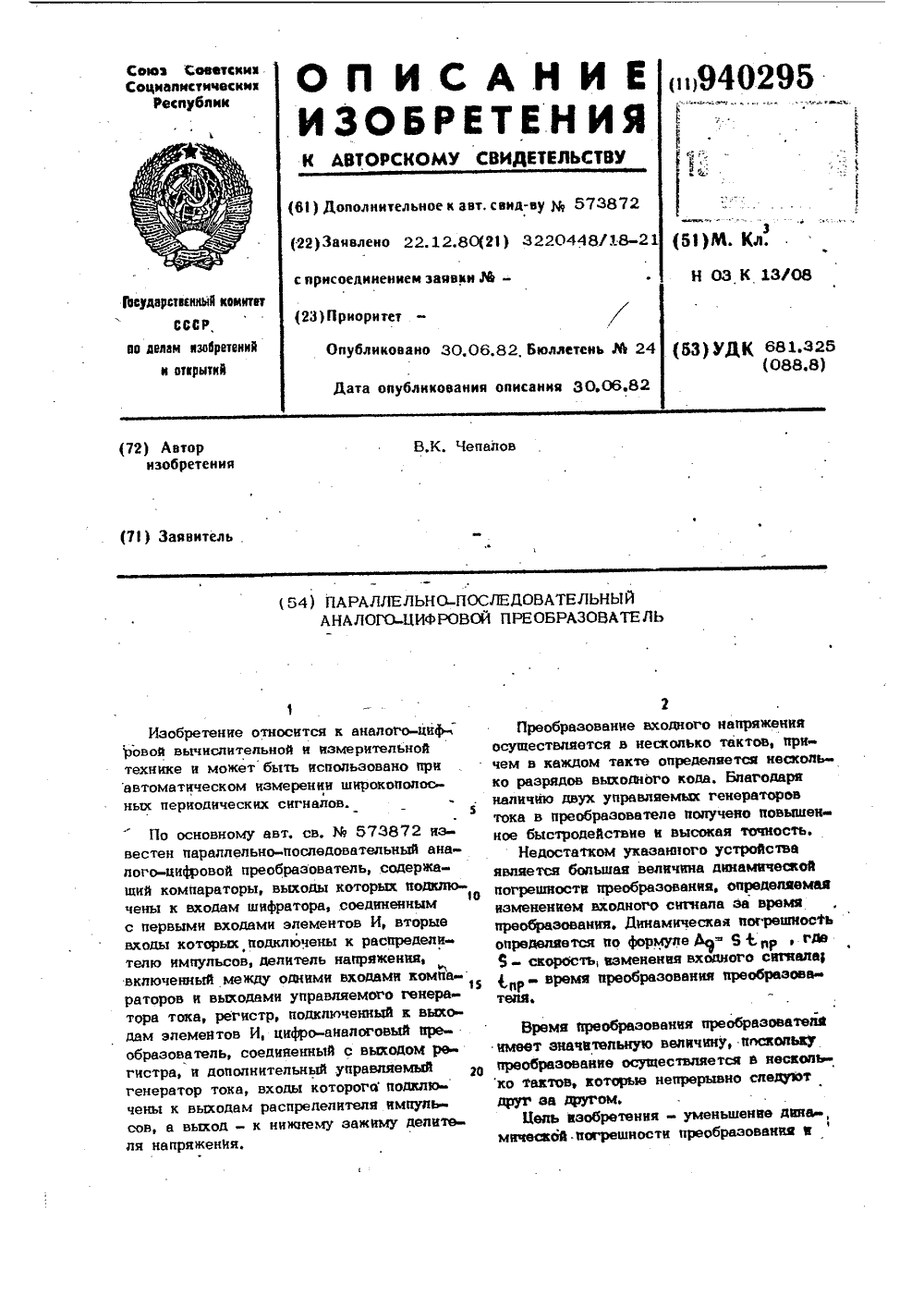

Номер патента: 940295

Опубликовано: 30.06.1982

Автор: Чепалов

МПК: H03K 13/08

Метки: аналого-цифровой, параллельно-последовательный

...задерж-.ки, В результате по импульсу (фиг. 2 г)в момент времени 1 происходит сравнение сигнала (фиг. 2 а) со шкалой Ш 1,компараторамн 1 фиксируется единичныйкод, который шифратором 3 преобразуется в двоичный код старших разрядов выходного кода,С выхода элемента 14 задержки задержанный импульс (фиг. 28) поступает на вход распределителя 5 импульсов н вход одновибратора 15. При поступлении на вход импульса (фиг, 2 Э) распределитель 5 импульсов выдает по первым выходам импульсы, которыми через элемент И 4 заносятся в регистр 6 код старших разрядов и переключаются токи управляемьи генераторов 8 и 9 тока. Токк генераторов 8 и 9 тока уменьшаются в Й+ 1 раз, вследствие чего падение напряжения на5 9402 резисторах делителя 2 уменьшается во...

Номер патента: 951694

Опубликовано: 15.08.1982

Автор: Озерский

МПК: H03K 13/08

Метки: автоматическим, аналоговых, величин, масштабированием, устройства

...масштаба устанавливается минимальная шкала, на выходеблока 9 управления формируется код"1.000", на выходе ЦАП 8 - напряжение Оцо, О, а на первом выходе второго распределителя 10 импульсов устанавливается логический "0",Таким образом, на выходе элемента 19 И-НЕ устанавливается "1, а на выходе элемента 20 НЕ - "0". В результате на второй вход элемента 11 И поступает "1", а на второй вход элемента 4 И - "0". После окончания импульса одновибратора 13 гене" ратор 12 синхроимпульсов выдает первый импульс. Этот импульс, пройдя элемент 11 И, поступает на распределитель 10 импульсов, на первом выходе которого формируется единичный потенциал. В зависимости от полярности4сигнала Ох, поступающего с блока 1 изменения масштаба на вход нуль-органа...
