Ряшенцев

Номер патента: 1092307

Опубликовано: 15.05.1984

Авторы: Вечер, Ряшенцев

МПК: F04F 7/00

Метки: вибронасос

...насоса, недостаточен для достижения максимально возможного напора (недостаточный энергообмен между жидкостью и стенками рабочей камеры). Цель изобретения - повышение напора путем увеличения энергообмена между жидкостью и стенками рабочей камеры. Поставленная цель достигается тем, что в вибронасосе, содержащем неподвижный корпус с выходным патрубком и виброприводом и рабочую камеру, жестко соединенную с последним, имеющую входное и выходное сопла, последние размещены соосно, выходное сопло введено в выходной патрубок, а входное снабжено заборным патрубком. 2На чертеже схематически показан вибронасос, продольный разрез,Вибронасос содержит неподвижный корпус 1 с выходным патрубком 2 и виброприводом 3 и рабочую камеру 4, жестко...

Номер патента: 1083323

Опубликовано: 30.03.1984

Автор: Ряшенцев

МПК: H02P 13/16

Метки: преобразователем, фазового

...наличие дис- Разрешает счет импульсов, приходящихкретности при регулировании. которая 2 с выхода элемента 3 После Отсчетаопределяется задающим генератором. заданного числа импульсов счетчик 2Наиболее близким к предлагаемому Формирует на своем выходе единичныйпо технической сути является устрой- сигнал, который поступает на одинство для Фазового управления преобра- вход элемента 3 и на управляющий входзователем, содержащее общий задающий преобразователя, С приходом единич-генератор, а также счетчики и нуль 25ного сигнала элемент 3 "запрещает"органы по числу фаз, входы нуль- прохождение импульсов с управляемоорганов предназначены для подключе- го генератора 4. Таким образом, нания к фазам питающей сети 123, Управляющий вход...

Номер патента: 1078123

Опубликовано: 07.03.1984

Авторы: Муратов, Репин, Ряшенцев, Смелягин

МПК: F04B 35/04

Метки: компрессор, электромагнитный

...с соосно расположенными компрессионными камерами и торцовыми крышками, прикрепленными к немс образованием буферных емкостей, каждаяиз которых разделена мембраной на подмембранную и надмембранную полости, иразмещенный в корпусе привод, выполненный, в виде катушек и якоря, закрепленного на штоке, снабженном поршнями, расположенными в камерах, и плунжерами, взаимодействующими с мембранами 12)25Однако известный компрессор имеет низкий ресурс из-за перегрева катушек привода. Цель изобретения - увеличение ресурЗОУказанная цель достигается тем, что в электромагнитном компрессоре, содержащем корпус с соосно расположенными компрессионными камерами и торцовыми крышками, прикрепленными к нему с образованием буферных емкостей, каждая изкото-:35...

Номер патента: 1078073

Опубликовано: 07.03.1984

Авторы: Власов, Мухин, Рогалевич, Ряшенцев, Трегубов

МПК: E21C 41/06

Метки: выпуска, руды

...отбитой руды, обладающей магнитными свойствами, путем равномерности ее истечения под обрушенными породами.Поставленная цель достигается тем, чтосогласно способу выпуска руды, включаюпему проведение откаточных и выпускных выработок ца горизонтах, перемещение отбитой руды в блоке и по выпускным выработкам под действием собственного веса и механических колебаний, создаваемых в зоне выпускных выработок, откаточные выработки смежных горизонтов соединяют скважинами, затем в скважинах и по откаточным выработкам прокладывают изолированные проводники и в процессе истечения отбитую руду в объеме блока подвергают периодическим колебаниям переменным по величине и направлению магнитным полем, создаваемым путем периодического пропускания...

Номер патента: 1051256

Опубликовано: 30.10.1983

Авторы: Погарский, Ряшенцев, Симонов, Юрин

МПК: E02D 7/06, E21C 37/00

Метки: молот, электромагнитный

...отделены друг от друга диамагнитными прокладками 23-25. Прокладки также разделяют корпус 8 от частей 9 - 11 и их друг от друга.Боек выполнен в виде ферромагнитных частей 26 - 29, размеры которых одинаковы по длине и равны длине каждой из катушек 5 - 7, которые перемещаются в не- магнитной направляющей 30. Нижний конец направляющей, выходящий за пределы катушки 1, фиксируется в корпусе фланцем 31. Энергия удара передается шаботу 32, перемещающемуся по направляющим пальцам 33, а затем свае 34. Удары корпуса смягчаются амортизатором 35.Катушки нижней группы 1 - 4 расположены относительно фланца 31 таким образом, чтобы в исходный момент, когда все части бойка находятся внизу, первая снизу часть бойка 26 устанавливалась со смещением в катушке...

Номер патента: 1048560

Опубликовано: 15.10.1983

Авторы: Малахов, Малов, Ряшенцев

МПК: H02P 13/16

Метки: многофазным, преобразователем

...импуль. 10сов с высокочастотным заполнением Я.Недостатком устройства является 1сложность в случае применения устройства для управления с фиксированным углом регулирования в вьшрямительном 15 , и инверторном режиме.Наиболее близким к изобретению по технической сущности и достигаемому результату является устройство для управ ления преобраэователем,содержащее синхро-,20йизирующий трансФорматор, к одним вторичным обмоткам которого подключен первый неуправляемый выпрямитель-формирователь зоны проводимости силовых тиристоров, вьшрямительного режима, к 25 другим вторичным обмоткам трансформатора подключен второй, неуправляемый выпрямитель-формирователь зоны проводимости силовых тиристоров ицверторного режима, выход каждого выпрямителя 30 через...

Номер патента: 1046780

Опубликовано: 07.10.1983

Авторы: Ряшенцев, Симонов

МПК: H01F 7/18

Метки: движением, механизма, электромагнитного

...в себя источник питания, рабочие катушки электромагнитногомеханизма обратного хода 2 и прямогохода 3. Полупроводниковые управляемыеэлементы, например тиристоры 4 - 7включаются короткими импульсами, сформированными в блоке 1 управления, а30включаются в момент спада тока катушекдо нуля при гашении поля катушек, Послевыключения пар тиристоров 4-5 и 6-7катушки 2 и 3 соответственно отключаются от блока 1 управления.Датчики 8 и 9 токов в цепях катушек 2и 3 включают токовые шунты 10 и 11,оптроны 12 и 13, усилители 14 и 15.Логические ключи 1.6 и 17 имеют подва входа, причем оцин вход у кажцогозапрещающий. Запрещающие входы ключей 4016 и 17 соединены с датчиками тока,соответственно 8 и 9, цругие вхоцы ключей подключены к катушкам. Выходы...

Номер патента: 1039581

Опубликовано: 07.09.1983

Авторы: Ряшенцев, Сергиенко, Симонов

МПК: B06B 1/04

Метки: возбудитель, колебаний, скважинный, электромагнитный

...каждо)й группы расположены симметричноотн эсительнэ центра массы 14 возбудителя, котзрый находится на егооси 12, Это значит, что пара однойпрчп)ть) - ;ер)т,ьчн иков 3 и 4 размещенамежду серцелниками другой группы 5и б Этим достигается то, что результирующая сила тяги от действия всехэлектромагн лтов каждой группы приложена к центру массы возбудителя.Противоположно ориенткрованйые сердечники электромагнитов отделеныдруг от дру: а дкамагнктными прокладькамк 15 иРабочий зазор электромагнитовобразуется мзжду торцовой поверхностью каждого полюса 17 (Фиг.2,)и ОГ)саГлой грубой 13 поэтому элеГГромагнитная сила, действующая навОэбудГлтель 1 Грит я Гглв ает его к об"садной трубе,Для увеличения тягового усилия,которое пропорциональна...

Номер патента: 1023591

Опубликовано: 15.06.1983

Автор: Ряшенцев

МПК: H02M 7/515

Метки: автономный, инвертор

...5 по цепи 3-5-9, после того,как конденсатор зарядится, тиристор 9 отключается и подается импульс на включение силового тиристора 2, при этом через обмотку 8начинает протекать силовой ток.Длявыключения тока в обмотке 8 включается тиристор 4, и йредварительно заряженный конденсатор разряжаетсяна цепи 5-4-2, коммутируя силовойтиристор 2, индуктивная энергия обмотки 8 замыкается по контурам 3-97-6 и 8-5-6, создавая условия длябыстрого нарастания тока в обмотке9. Одновременно конденсатор разряжается по цепи 5-9-7, ускоряя рост тока в обмотке. Сразу после включениятиристора 2 включается тиристор 1,еще больше ускоряя рост тока в обмотке 9, а также дозаряжая конденсатор5 до сетевого напряжения (это важно для надежной коммутации силовых...

Номер патента: 1013535

Опубликовано: 23.04.1983

Авторы: Малов, Погарский, Ряшенцев, Симонов

МПК: E01C 19/34

Метки: трамбующим, узлом

...через коммутаторк другому выводу катушки обратного хода,выход элемента сравнения подключен к другому входу элемента И, выход которого соединен с другими входами коммутатора, системы питания и триггера.На чертеже представлено устройство.Устройство состоит из электромагнитных катушек обратного 1 и прямого 2 ходов, находящихся в корпусе 3, разделенныхполюсами 4 - 6. В полости катушек под действием их электромагнитных сил перемещается якорь, состоящий из ферромагнитной части 7 и диамагнитного звена 8, соединяющего ферромагнитную часть 7 с трамбующей пятой 9. Верхнее положение якоряопределяется индуктивным датчиком верхнего положения якоря 10, по сигналу с которого происходит выключение катушки обратного хода .и включение катушки...

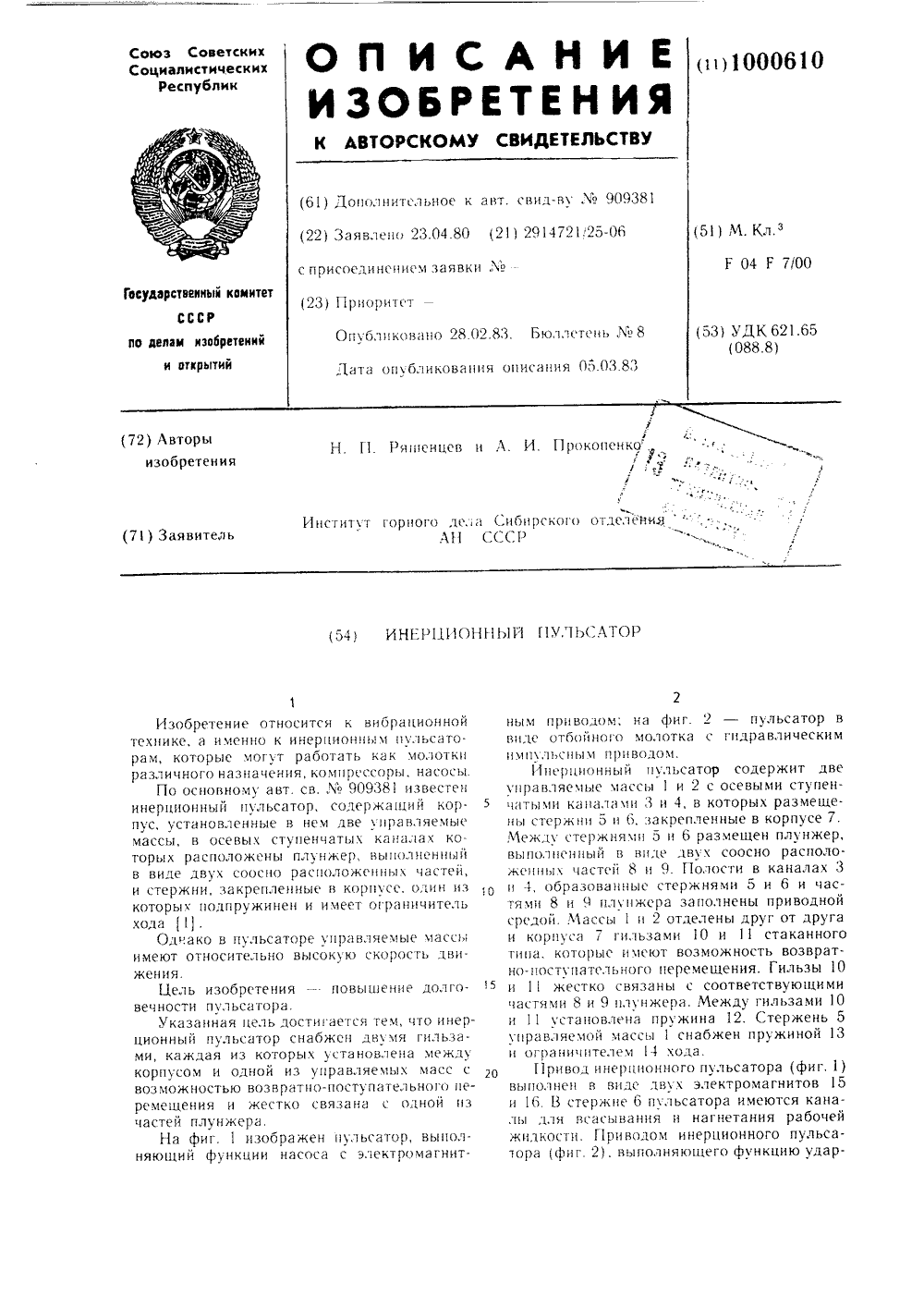

Номер патента: 1000610

Опубликовано: 28.02.1983

Авторы: Прокопенко, Ряшенцев

МПК: F04F 7/00

Метки: инерционный, пульсатор

...2), выполняющего функцию удар 1(,)ОО 6Оного Бибромолоткд, янляктся гзьрвлические импульсы, посту)ак)п(3 от внешнего исзоч 1(ика. Г 1 ри эГоч д 1 я нсреч 1 ц(и 53 чдсс 1 и 2 образованы камеры 17 и 18, сооб(ььень(ь( общей гилРолинией питдниЯ, д У;ьсьР 33)м инструментом является стержень 6. 5Иь(ЕР 303333 ьй 33)ДЬС;3 ОР )И(. 1 Рабо(с)- ет еле,ьукщим ОбразомГ 1 рь (ьозьа 3 тока 3 силою ю об 0 к алек- тромдгнитОБ 15 и 16 обе прав.(я(мы(ассы 1 и 2 начинают л,вигдться навстрец лруг10 другу. 1 оскольку стержни 5 и 6 Бакр(п,(ны Б корпусе 7 п.(ьсдторд, то часть 8 3 Л 3(же Ра Н с 3 ЧИ Н(3 1;1 БИЖн И( БН ИЗ ОТНО(ИТ(,Н 11 массы 1, а чаль ,1 1313 р опнсиг(.(ьно ъ(ассы 2, но Бсвремя дли 8 иНлунж(- 1 с о(л(с 3101(.51 33115(13(н)1(ми из 11 с. 1 Р(.з...

Номер патента: 997222

Опубликовано: 15.02.1983

Авторы: Мисюк, Ряшенцев, Сигавкин, Смелягин

МПК: H02P 7/62

Метки: возвратно-поступательного, двигателем, движения, электромагнитным

...содержит тиристор 1, ристора 8 напряжение на конденсаторе посредством которого силовая обмот-12 больше напряжения пробоя норогока 2 двигателя соединяется с источ- вого элемента 10, вспомогательный ником питания, делитель частоты, 15 тйристор 8 откроется, и конденсатор выполненный из последовательно со разрядится по цепи конденсатор 12 единенных резистора 3, подключенного резистор 11 - пороговый элемент 10 к точке соединения основного тиристо- вспомогательный тиристор 8 - управра 1 и силовой обмотке 2, и стабили- ляющий электрод основного тиристора 1 трона 4, подключенного к источнику . 2 О и откроет при этом основной тиристор питания, блок для дифференцирования, 1, подключив тем самым силовую обмотсодержащий конденсатор 5 и резистор...

Номер патента: 996729

Опубликовано: 15.02.1983

Авторы: Васильев, Курленя, Молотилов, Ряшенцев, Шемякин

МПК: E21C 41/00

Метки: обрушением, перемещением

...контуров работы на временном отвале прекращаются и включаются виброисточники 2, сообщающие колебания подстилающим породам 4. Энергия колебательного движения под стилающих пород передается на нижние слои отвала, в результате чего нарушается его устойчивое состояние и начинается пермещение отвальных пород под действием собственного веса за 45 счет уменьшения эффективных коэффициентов трения и сцепления при вибрации. После завершения спуска отсыпанных пород виброисточники колебаний отключаются и с той же площадки 1 50 производится отсыпка нового временного отвала. Время работы виброисточник ков определяется крутизной склонов и свойствами складируемых пород, В дальнейшем операции повторяются до тех пор, пока не будет сформирован общий отвал...

Номер патента: 992855

Опубликовано: 30.01.1983

Авторы: Прокопенко, Ряшенцев, Шленкин

МПК: F15B 21/12

Метки: инерционный, пульсатор

...и 24электрообмотки 3, поступает в кольцевые полости 18 и 19, заставляямассы 10 и 11 двигаться также навстречу друг другу до соприкосновениясердечников 4 и 5. При этомимпульсудара воздействует на стержень (инструмент ) 7, под действием которого он перемецается и создает в полости 19 разряжение, при этом теплоноситель поступает в полость 19 иземкости 21. При обратном ходе масс10 и 11 под действием пружин 29 и30 из полостей 18 и 19 теплоносительвытесняется через каналы 20, 25 и26 в холодильник 22 и через клапан27 в полость 17. Далее цикл повторяется.Таким образом, в полости 18 и 19теплоноситель поступает с температурой выше, чем в полость 17., так какон проходит по каналам 23 и 24 электрообмотки 3, Из полости 18 и 19теплоноситель проходит...

Номер патента: 991557

Опубликовано: 23.01.1983

Авторы: Ряшенцев, Симонов

МПК: H02K 33/12

Метки: электропривод

...- напряжение, который через компаратор соединен с системой управления.Кроме того, для повышения точности управления электропрквод можетбыть снабжен источником низкого напряжения, а средство передачи ударавыполнено из электропроводного материала, при этом источник низкого напряжения электрически соединен с магниФопроводом, а верхняя часть направляющей соединена с системой управления.При этом с целью повышения надеж- бОности в электроприводе электроизоляционное кольцо якоря может иметь коль цевые проточки с обоих торцов кольцаНа чертеже изображен электропривод,Электропривод состоит из электромагнитных катушек обратного 1 и прямо. го 2 ходов, заключенных в ферромагнитный магнитопровод 3 с полюсами 4-6. Во внутренней полости катушек по...

Номер патента: 981327

Опубликовано: 15.12.1982

Авторы: Ряшенцев, Усанова

МПК: C08L 61/10

Метки: полимерная, пресс-композиция

...включающая фенолформдегидную новолачную смолу, древесмуку, отвердитель, окись кальция,кальция н мумию 2. мпозиция также невысокими физико-мвами.ретения - улуских свойств позицни.3 081327 4Стеарат кальция 0,6 О,8 маты гексаметилентетрамина, измельчен.Мумия 4,3 4,4 ные до фракции не более 0,25 мм.Т биология получения пресо-композиции В табл. 2 приведены свойства поаианалогична технологии получения и пере- мерной пресо-композиции, работки пресс-композиций на основе фе 5 Как видно из табл. 2 замена гексамети иолформальдегидных новолачных смол. лентетрамина на гуматы гексаметилентетрамина позволяет повысить ударнуюВ табл, 1 приведены репептуры пресо- вязкость в среднем на 40%, а предел композипии. В составах используют гу- прочности прн...

Номер патента: 979385

Опубликовано: 07.12.1982

Авторы: Гуменюк, Каверинский, Лившиц, Манеров, Мещерякова, Ряшенцев, Семина, Тараканова

МПК: C08G 6/02

Метки: смолы, циклогексанон-формальдегидной

...мл (1025 г) формалина и 20 млсерной кислоты. Включают мешалку иобогрев. Процесс поликонденсациипроводят при 98-101 С в течение 16 ч,после чего реакционную массу охлаждают до 35 С, сливают 500 мл надсмольных вод, а смолу высушивают под вакуумом 300-400 мм рт.ст, при 160 С.При сушке отгоняют 195 мл конденса"та, содержащего 30 мл органическойфазы. Получают твердую блестящуюсмолу темно-коричневого цвета с температурой каплепадения 96 С, растворимую в ксилоле, растворителе 648в соотношении 1:1. Водостойкость 60пленки, высушенной при 100 С, 7 сут.Состав Х-масел, взятых для синтеза, ; дианон 27,6, циклогексанон -следы, циклогексанол 2,68, остальное 69,72. 65 П р и м е р 2. Процесс проводятс Х-масла того же состава. В колбузагружают 194 г...

Номер патента: 974519

Опубликовано: 15.11.1982

Автор: Ряшенцев

МПК: H02M 1/08

Метки: силовым, тиристором

...содержит силовой тиристор 1 с последовательно включенной нагрузкой 2, которая может бытьактивной, индуктивной или смешанной,Катод тиристора связан с первым полюсом однофазного источника питания ирезистором 3, Резистор подключен ккатоду диода 4, который анодом через резистор 5 подключен к первойобкладке конденсатора 6, Тиристоры7 и 8 выполняют функцию переключающего прибора. К общей точке диодаи резистора подключены последовательно стабилитроны 9 и 10,Устройство работает следующим образом,При подаче напряжения конденсатор6 заряжается по цепи 2-1-6-5-4-3.Когда напряжение на конденсаторепревышает напряжение открывания стабилитронов 9 и 10, а током, протекающим через. управляющий электродтиристора 7 по цепи 3-7-10 от...

Номер патента: 968406

Опубликовано: 23.10.1982

Авторы: Власов, Гайдин, Курленя, Ряшенцев, Шемякин

МПК: E21C 41/06

Метки: ископаемых, крутопадающих, месторождений, полезных, разработки

...потолочины 1 в ней может быть смонтирован один, два или четыре источника сейсмических колебаний, для чего в ней проходят дополнитель" 10 ную выработку 4 (показанную пунктирными линиями). Оценку равномерности опускания плавающей потолочины 1 при выпуске полезного ископаемого 5 осуществляют посредством тросов б и 7, которые пропущены через обрушенное полезное ископаемое 5 (например, по заранее пробуренным скваийнам) и крайние выпускные воронки 8 и 9 на доставочную выработку 10 и транспортный полевой штрек 11. Вертикальную выработку 12 для доступа к вибратору 3 через сбойку 13 проходят по. висячему или лежащему боку месторождения по пустым породам на. расстоянии, наприйер, 2-3 м от контакта залежи с оставлением целика 14Вертикальная...

Номер патента: 964887

Опубликовано: 07.10.1982

Авторы: Прокопенко, Ряшенцев

МПК: H02K 33/12

Метки: возвратно-поступательного, двигатель, движения, электромагнитный

...а с другой - с подвижным средним полюсом.На фиг. 1 представлено устройство, продольный разрез, на фиг, 2 - разрез. А-А на фиг, 1.Электромагнитный двигатель содержит магнитопровод, состоящий из ярма 1, среднего 2 и крайних 3 и 4 полюсов, катушек 5 и 6 с кольцевыми каналами . 7 и 8 для хладагента, немагнитную втулку 9 с размещенным в ней якорем 10 и клапан 11, размещенный на среднем полюсе 2. Ярмо 1 в месте размещения среднего полюса 2 выполнено с кольцевым пазом 12, ввтрина которого равна по меньшей мере ширине среднего полюс 4 2, выполненного с возможностью осевого перемещения. Ширина кольцевого паза 12 должна обеспечивать необходимую величину хода по-люса 2 и производительность перекачивания хладагента. Рациональной964887 Формула...

Номер патента: 964229

Опубликовано: 07.10.1982

Авторы: Мисюк, Поляков, Ряшенцев, Смелягин

МПК: F04B 43/04

Метки: насос, объемный

...самым засорениетракта.. Таким образом, за счет того, что 1 ф дополнительная камера 8 снабжена подвижной стенкой"диафрагмой 10, связанной с вытеснителем 3 и имеющейэффективную площадь, большую чем эффективная площадь последнего, дости- В гается.вынос осадка и повышение надежности работы насоса. формула изобретения 3 96 снабжена подвижной стенкой-диафрагмой 10, связанной с вытеснителем 3, причем эффективная площадь подвижной стенки-диафрагмы 1 О дополнительной камеры 8 больше эффективной площади вытеснителя 3. Последний связан тягами 1,1 с подпружиненным якорем 12 электромагнитного привода 13.Насос работает следующим образом.При включении электромагнитного привода 13 якорь 12 с подвижным вытес нителем 3 начинают совершать...

Номер патента: 959250

Опубликовано: 15.09.1982

Авторы: Антонов, Королев, Маликов, Ряшенцев, Тимошенко

МПК: H02P 7/62

Метки: возвратно, двигателем, движения, поступательного, электромагнитным

...под действием пружины начинает движение в сторону инструмента. В этот момент в катушку прямого хода поступает полуволна тока /. под действием которой боек ускоряет свое движение и наносит удар по инструменту. Затем . в катушку обратного хода поступает следующая (т,е. без паузы) полуволна тока 1 о , рабочий цикл повторяется, При наличии паузы (после импульса 1 о) время обратного хода бойка йо увеличивается, а средняя скорость его Чо снижается, что приводит 5 к уменьшению нагрузки на буферную пружину, частоты колебаний бойка и дав,ления бойка на корпус двигателя через пружину, а следовательно, к увеличению долговечности и снижению вибрации, Устранение электромагнитного торможения повышает КПД, двигателя.Продолжительность рабочего цикла...

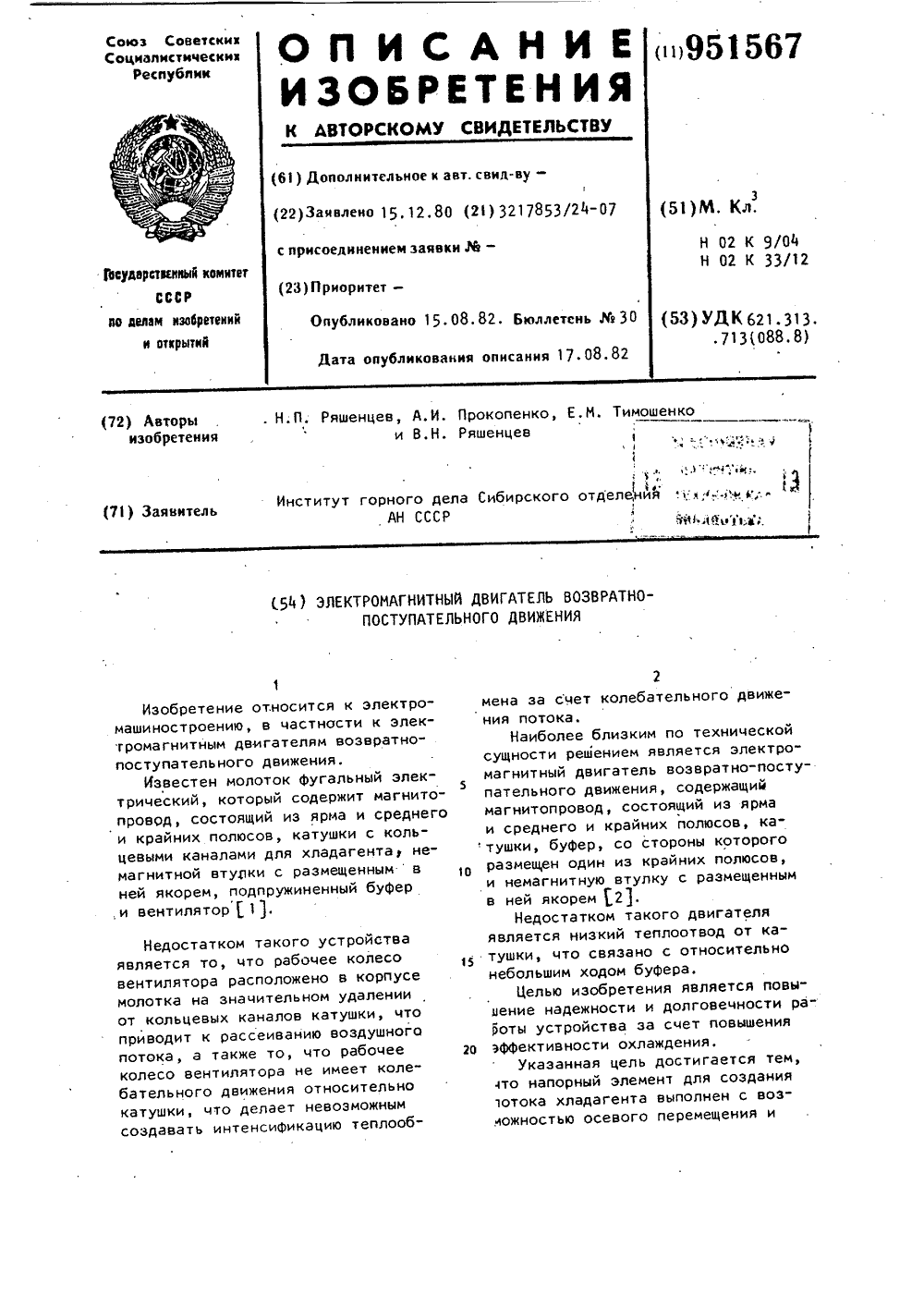

Номер патента: 951567

Опубликовано: 15.08.1982

Авторы: Прокопенко, Ряшенцев, Тимошенко

МПК: H02K 9/04

Метки: возвратно-поступательного, двигатель, движения, электромагнитный

...осевом направлении, напорного элемента 12, например, рабочего колесавентилятора, вала привода вентилятора 13, штифта 14 и пружины 15. Отли 25чием электромагнитного двигателя возвратно-поступательного движения(Фиг. 2) является то,.что рабочийорган генератора (колесо вентилятора)крайний полюс .4 и буфер 11 выполнены за одно целое.Направление потока на Фиг, 1 и 2показано стрелками,Электромагнитный двигатель работает следующим образом.В исходном положении якорь 10 на- .35ходится со стороны буфера 11. Приподаче импульса тока в катушку 5якорь 10 начинает втягиваться в нееи наносит удар по инструменту. Приподаче импульса тока в катушку 6якорь 10, втягиваясь в нее, наноситудар по буферу 11. Буфер 11 с напорным элементом 12 за счет...

Номер патента: 943664

Опубликовано: 15.07.1982

Авторы: Житилин, Малахов, Ряшенцев

МПК: G05D 19/02

Метки: вала, возбудителя, дебалансного, колебаний, фазы, частоты

...показан), установленныйна валу электропривода возбудителяколебаний. Светодиод 12 подключен кконденсатору 11Измерительная схема3 содержит первый 14 и второй 15 эле-.менты совпадения, логический элемент16 2 И-ИЛИ-НЕ, второй счетчик импульсов 17 (двоичный),триггер 18, третийэлемент совпадения 19, первый счетчик20 импульсов и индикатор 21,Устройство работает следующим образом,В момент подачи питания на импульсный генератор ключи 4 и 5 находятсяв неустойчивом равновесии за счет подачи логического "0" на их входы, изкоторого схема, за счет обратной связи, скачком переходит в одно из квазиустойчивых состояний, момент 1 наэпюре напряжений. При этом состоянииключ 5 закрыт, значит на его выходевысокий уровень, соответствующий логической "1". В...

Номер патента: 943251

Опубликовано: 15.07.1982

Авторы: Гуменюк, Ряшенцев

МПК: C08G 61/10

Метки: смолы, циклогексаноновой

...65-80 С. Совместима сфенолформальдегидными, карбамидными,эпоксидными, перхлорвиниловыми инитроцеллюлозными смолами.П р и и е р 1. Для проведения синтеза в реактор загружают Х-масла(645,1 г) и 153-ный раствор едкогокалия в воде ( 645,1 г ) и начинаютнагрев реакционной массы до 175-177 ОС.При этом в реакторе устанавливаетсядавление 8,5-90 атм, Процесс поликонденсации проводят З.ц. По окончании синтеза от реакционной массы отгоняют азеотроп циклогексанола(148 мл ) с водой ( 443 мл). К полученному остатку приливают 340 мл воды и65,6 мл серной кислоты и реакционнуюмассу перемешивают 1 ц. Всплывший смоляной слой отделяют в делительноиворонке, растворяют в ксилоле (472 мл)и промывают водой (1000 мл) до полного удаления иона 50 (проба...

Номер патента: 939753

Опубликовано: 30.06.1982

Авторы: Прокопенко, Ряшенцев

МПК: E02D 7/06, E21C 37/00

Метки: молоток, подводных, работ, электромагнитный

...закреплен в подвижной части 1, а второй имеет воэможность перемещатьсяв подвижной части 2. Внутри направляющей немагнитной втулки 6 и подвижной части 2 расположены буфер 7 спружиной 8, полый боек 9 ферромагнитный поршень 1 О и инструменто"держатель 11 с пружиной 12, Подвижные части корпуса 1 и 2, буфер 7 иФерромагнитный поршень 10 уплотняются при помощи уплотнений 13-15. Всепространство внутри втулки заполнено изолирующей жидкостью. Поршень 2510 и боек 9 имеют равную массу, Внаправляющей немагнитной втулке 6выполнены отверстия 16, через которые полость 17 сообщается с нижнейполостью 18, а верхняя полость 19, З 0в которой перемещается буфер 7,связана с окружающей средой (водой),Электромагнитный молоток работает следующим образом,При...

Номер патента: 928085

Опубликовано: 15.05.1982

Авторы: Прокопенко, Ряшенцев

МПК: F04F 7/00

Метки: инерционный, пульсатор

...5.Распределительные каналы 10, 11 и 13 винерционном пульсаторе, выполняющем функции перфоратора, (фиг, 2) выполнены встержне 5, а кольцевая проточка 14 - науправляемой массе 3, Соединение центрального ступенчатого канала 4 с кольцевой камерой 15 осуществляется посредством распреде.лительных каналов 13 и 11 кольцевой проточки 14 и сопла 16, в котором установленобратный клапан 17, В кольцевой камере 15помещено гидроповоротное устройство 18,жестко связанное со стержнем 5,Инерционный пульсатор работает следующимобразом.Под действием управляющих электромагнитных импульсов, возбуждаемых электромагнитами 7 и 8, управляемые массы 2 и 3 .движутся в противофазе навстречу друг другу.В конце движения управляемая масса 2 уда.ряет по плунжеру 6,...

Номер патента: 921021

Опубликовано: 15.04.1982

Авторы: Борисов, Гольдштейн, Перев, Ряшенцев, Тимошенко

МПК: H02P 7/62

Метки: возвратно-поступательного, двигателем, движения, электромагнитным

...переноса напряжения. Для полуцения нулевого угла включения тиристора 9 положительный управляющий импульс на вспомогательный тиристор 8 (и+1)-го звена переноса напряжения в отличие от всех других звеньев приходит в отрицатель" ную полуволну питающего напряжения( ) и не в момент пробоя динис- тора , а в момент его запирания. За первый период питающего напряжения состояние всех вспомогательных тиристоров 8 не изменяется, так как в момент прихода своего положительного управляющего импульса отсутствует разность потенциалов между анодом и катодом. Накопительный конденсатор 1 за первый период заряжается до величины, ограниченной стабилитроном 2 (У). За второй период питающего напряжения состояние вспомогательных тиристоров 8 всех звеньев,...

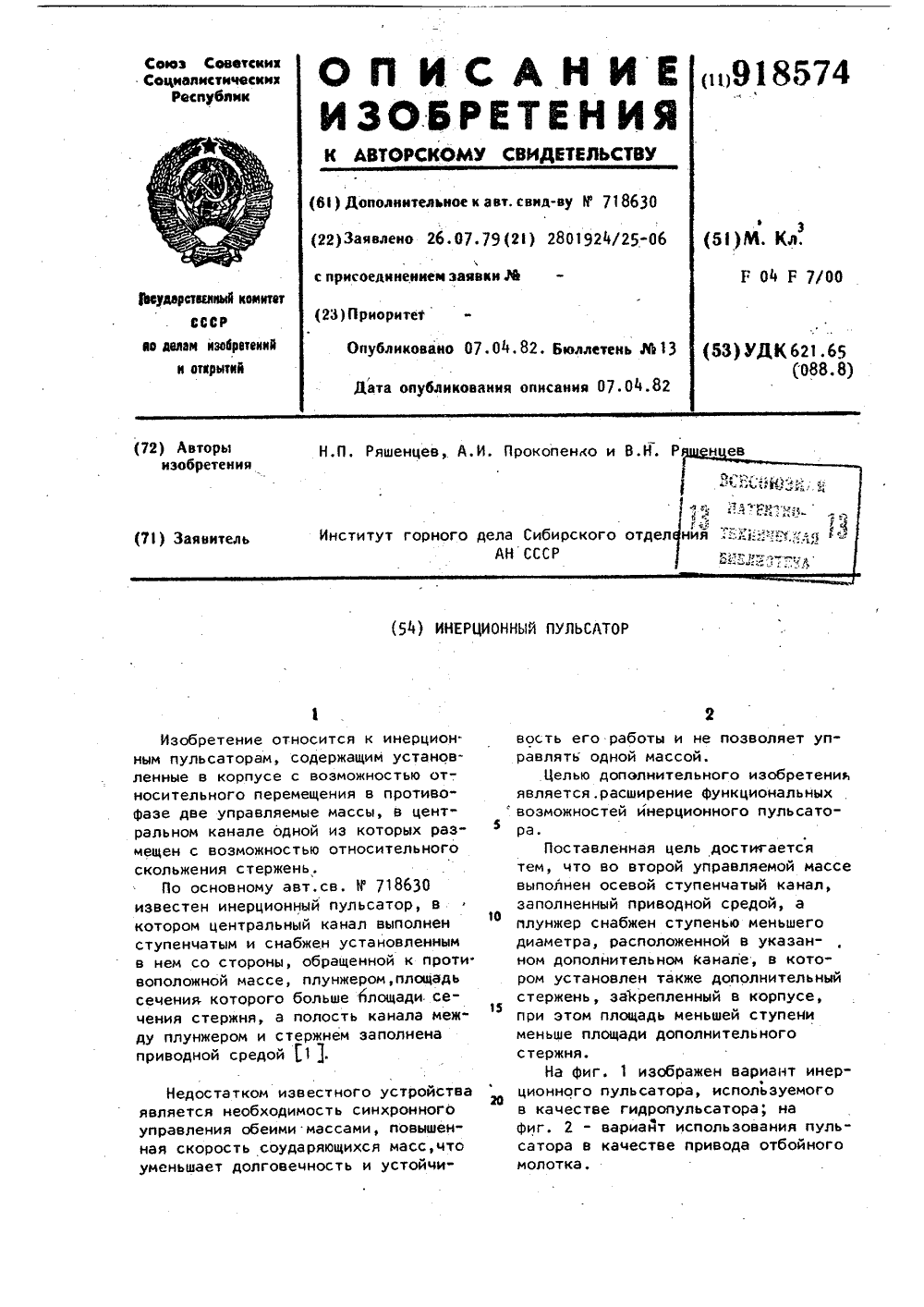

Номер патента: 918574

Опубликовано: 07.04.1982

Авторы: Прокопенко, Ряшенцев

МПК: F04F 7/00

Метки: инерционный, пульсатор

...ступенчатого канала 8 под меньшую ступень 9 плунжера 6 меньше диаметра растоцки осевого ступенчатого канала 8 под дополни- зр тельный стержень 10, и, соответственно, площадь меньшей ступени Э плунжеров 6 меньше площади дополнительного стержня 10.При использовании предлагаемого устройства в качестве гидропульсатора (фиг,1) в стержне 5 может быть выполнен канал 11, сообщенный с полостью 7 и заполненный приводной средой. Напорный канал 12 подключается к потребителю импульсной гидравлической энергии. При использовании устроиства в качестве привода ударного импульсного инструмента (фиг.2) стержень 5 непосредственно связан с головкой 13 ударного инструмента, закрепленной в корпусе 1, например на амортизаторе 14.Приводом масс 2 и 3 могут...

Номер патента: 917274

Опубликовано: 30.03.1982

Автор: Ряшенцев

МПК: H02M 1/08

Метки: двумя, тиристорами

...устройства,Устройство состоит из тиристоров 1и 2 и активно-индуктивных нагрузок 3и 4. Анод тиристора 1 присоединен к пер вому сетевому выводу и первому выводунагрузки 4, анод тиристора 2 - к второму сетевому выводу и к первому выводунагрузки 3. Катод тиристора 1 присоединен к второму выводу нагрузки 3 и куправляющему электроду тиристора 2, ауправляющий электрод тиристора 1 - квторому выводу нагрузки 4 .и катоду тиристора 2.При использовании предлагаемого устройства в качестве регулируемого формирователя импульсов напряжения параллельно нагрузкам 3 и 4 могут включатьсяпеременные сопротивления, также переменное сопртивление для этой цели можно включить между управляюшими электродами тиристоров, а если последовательнос управпяюшими...
