Рагульскис

Номер патента: 886088

Опубликовано: 30.11.1981

Авторы: Гинтарас, Крутеявас, Намитоков, Рагульскис

МПК: H01H 29/28

Метки: выключатель, жидкометаллический

...металлом и охватыв корпус магнитную катушку, укаэанная ка положена перпендикулярно осн катушки, ное сечетпте камеры имеет форму сегме твердометаллические электроды установ краям камеры параллельно оси катушки886088 НИИПИ Заказ 10568/82ираж 787 Подписное нлиал ППП" Патент", Ужгород,ул.Проектная Конструктивное выполнение предлагаемогоустройства представлено на чертеже,Устройство содержит корпус 1, из изоляцион.ного материала, в котором встроены твердо.металлические электроды 2, торцы которых за.мыкаются столбиком жидкого металла 3, например, ртути, находящегося на дне герметическойкамеры 4, а поверх выключателя установленамагнитная катушка 5.Устройство работает следующим образом.При протекаюы через устройство номинального тока, со стороны...

Номер патента: 886085

Опубликовано: 30.11.1981

Авторы: Гинтарас, Рагульскис, Стульпинас, Шержентас

МПК: H01H 29/00

Метки: реле, электростатическое

...в жидкии металл, выполненным изматериала, плотность которого больше плотное.тн жидкого металла, например вольфрама, ауправляющие электроды выполнены в виде ко886085 Рие. 1ИИПИ Заказ 10568 Тираж 7 Подписно илиал ППП Патент", г. Ужгород, ул, Проектная, 4 3лец и установлены на торцах оболочки сооснос исполнительными электродами,На фиг. 1 изображено предлагаемое реле,разрез; на фиг. 2 - разрез А-А на фиг, 1.Реле содержит герметическую оболочку 1 совстроенными твердыми электродами 2, на тор.цах реле помещены управляющие электроды3, между которыми помещен жидкий металл 4с погруженным в него шариком 5.Внутри оболочки реле может быть вакуумили восстанавливающий газ, например водород.Устройство работает следующим образом;При подаче на...

Номер патента: 885602

Опубликовано: 30.11.1981

Авторы: Малишаускас, Маркшайтис, Рагульскис, Шведас, Шульман

МПК: F04B 17/04

Метки: клапан, управляемый, электрореологический

...переменным напряжением происходит периодическая его радиальная деформация и изменение объема рабочей камеоы 6.В такте всасывания перекачивае" мая электрореологическая жидкость свободно поступает в камеру 6 через левый по чертежу всасывающий клапан, на дисках 2 и 3 электродов которого в этот момент напряжение отсутствует фиг.4) . В то же время на дисках 2 и 3 электродов правого по чертежу нагнетательного клапана подано напряжение О, По прошествии времени , соответствующего запаздыванию в изменении вязкости электрореологической жидкости в незамкнутой кольцевой прорези 10 диска 4 нагнетательного клапана, под действием приложенного к ней электрического поля вязкость жидкости повышается и существенно возрастает сопротив" ление...

Номер патента: 885601

Опубликовано: 30.11.1981

Авторы: Бансевичюс, Бисигирскис, Муханов, Рагульскис, Шутенко

МПК: F04B 17/04

Метки: насос, объемный, электромагнитный

...1 установлены постоянные магниты 10 и 11, ориентированные одноименнйми полюсами навстречу другдругу. На боковой поверхности поршня 3 выполнены кольцевые поперечные зубцы, а индуктор 2 снабжен многорядными многофазными обмотками 12,размещенными в пазах статора 13,собранного из кольцевых стальныхлистов. Обмотки 12 статора расположены с угловым и осевым смещениемв рядах для создания вращающегосяи изменяющегося в осевом направлениимагнитного поля. Обмотки 12 подключены к генератору многофазного напряжения (не показан),лПри питании индуктора 2 многофазным напряжением создается вращениепоршня 3 и его синхронные возвратно-поступательные перемещения. Возвратно-поступательные перемещенияпоршня 3 обеспечивают периодическоеизменение объемов...

Номер патента: 885076

Опубликовано: 30.11.1981

Авторы: Бансевичюс, Рагульскис, Старосельский, Федоров

МПК: B41J 7/68

Метки: печатающее

...7 и 8, пружину 11 и кодовый диск 12 с оптическими датчиками 13.В зоне контакта преобразователей7 и 8 с диском 6 происходят косыесоударения высокой частоты. Косымсоударением принято считать удар,когда одна иэ соударяющихся поверхностей имеет тангенциальную составляющую скорости. Частота этих соударений очень высока и равна частоте резонансных колебаний преобразователей.Таким образом, высокочастотные косыесоударения служат для трансформацииколебаний в непрерывное движение.Провода от коммутирующего дешифратора 15 впаяны в серебряный слой преобразователей 7 и 8, Сигналы на место впайкн подаются от генератора впределах 20-100 кГц, а управлениеэтими сигналами осуществляется черездешифратор 15. Кодовый диск 12 представляет собой круглый...

Номер патента: 883851

Опубликовано: 23.11.1981

Авторы: Лялин, Рагульскис

МПК: G03G 15/00

Метки: движущегося, ленточного, носителя, скорости

...от разности потенциалов между электродами экрана иучастками носителя 3.Перенесенный на носитель 3 зарядчастично стекает в виде тока по электрической цепи: носитель 3 - контрэлектрод 2 - резистор 7 - корпус. В мо-.менты пересечения лучом окружности 4на резисторе 7 формируются короткие45импульсы, амплитуда которых пропорционал ьна разности пот енци алов междунапряжением пробоя и остаточным по-.тенциалом разметочного символа 4,Поскольку луч сканирует по хордамокружности, которые пересекают последнюю в двух точках, то за один циклсканирования луча по ширине носителя3 на резисторе 7 сформируются два импульса. Первый из них после прохожде- .55ния усилителя 8 устанавливает триггер9 а состояние "1", второй перебрасывает его вновь в...

Номер патента: 882862

Опубликовано: 23.11.1981

Авторы: Гапутис, Климавичене, Климавичюс, Рагульскис, Штацас

МПК: B65G 25/04

Метки: транспортер

...между собой тягой, а опоры выполнены в виде роликов, расположенных в проточках цилиндрических направляющих.5предлагаемый транса фиг. 2 - вид А - вариант использор а платформе трансвижные телескопические грузонесущие элементы 3.Направляющиесодержат рычаги 4, соединенные шарнирно тягой 5, разрешающей управлять их поворотом вокруг своей оси, и базируются на роликовых опорных элементах от смещения в продольном направлении кольцевыми проточками 6, выполненными в цилиндрической части направляющих 1, Поверхность 7 каждого грузонесущего элемента 3 выполнена на дуге окружности, диаметр которой равен диаметру цилиндрической направляющей.Устройство работает следующим образом,Выдвинув на необходимую величину грузонесущие элементы 3 из...

Номер патента: 881854

Опубликовано: 15.11.1981

Авторы: Варанаускас, Каупелис, Наумавичюс, Рагульскис

МПК: G11B 27/26

Метки: движущейся, колебаний, ленты, магнитной, перекосных, поперечных

...ленты 1, движущейся по направлению, указанному стрелкой 2, расположены фотоэлектрические датчики 3,4 и 5. На" против них установлен источник света 6 с оптической системой 7. В электрическую часть устройства входят последовательно соединенные первый блок вычитания 8, делитель 9, фильтр выделения постоянной составляющей 10 умножитель 11, второй блок вычита" ния 12 и регистратор 13. Позициями 14,15 и 16 обозначены также блоки нычитания, которые связацы через интеграторы 17 и 18 с блоком вычитания 19. Условно примем, что позицией 14 обозначен третий блок вычитания, позицией 16 - четвертый, позицией 19 - пятый, позицией 15 шестой блок вычитания, позицией 17 5 10 15 26 25 30О 35 4 О 45 50 55 первый интегратор и позицией 18- второй...

Номер патента: 881792

Опубликовано: 15.11.1981

Авторы: Биттинс, Волков, Лялин, Рагульскис, Ракшнис, Славицкас

МПК: G06K 15/14

Метки: информации, регистрации

...мультивибраторы 12, первый элемент ИЛИ 13, формирователи 14 импульсон, второй элемент ИЛИ 1 и триггер 16. На чертеже показан также носитель 17 информации.Устройство работает следующим образом.Постоянное напряжение из источника 4 подается на первый вход коммутатора 3, откуда последовательно под водятся к электродам пишущего элемента 2 с помощью сигналов, поступающих от блока 5, запускаемого генератором 7 тактовых импульсов через делитель б частоты. Входной Сигнал че,рез усилитель 8 поступает на первые входы элементов 9 сравнения, на вторые входы которых поступают определенные уровни напряжений от генератора 10 опорных напряжений.Сигнал с выхода первого элемента 9 сравнения поступает на вход соответствующего мультивибратора 12,...

Номер патента: 878500

Опубликовано: 07.11.1981

Авторы: Ершов, Рагульскис, Улозас

МПК: B23Q 17/02

Метки: поворотное, прецизионное

...5 к конической поверхности кольца 4 осуществляется за счет стержня 7, пружины 8 и регулировочной гайки 9. Пьезокерамический элемент 3 с обеих сторон (верх, низ) имеет электроды, разделенные на трп сегмента. Сегменты (1 О, 11, 12) одного электрода расположены аснмметричаю сегментам (13, 14, 15) другого электрода, причем олин из них равен половине кольца (сегменты 10, 13), а два других 1 по четверви кольца (сегменты 11, 12, 14, 15).Устройство работает следующим образом,При подаче высокочастотного электрического напряжения от генератора (на фигурах не показан) на кольцевой пьезокерамический элемент 3, в последнем возбуждаются волновые колебания. Угловая скорость волны равна круговой частоте генератора электрических колебаний....

Номер патента: 877574

Опубликовано: 30.10.1981

Авторы: Зумарис, Рагульскис, Скучас

МПК: G06G 7/48

Метки: лентопротяжного, механизма, моделирования

...вход которого соединен с источником постоянного напряжения,а третий вход и выход соединен свходом блока нелинейного сопротивления и с входом модулятора, а выходпоследнего подключен к пъезоэлектрическому двигателю.877574 формула изобретения каз 9618/ Подписно ВИИИПИТираж 74 Патент,.Проектная,4 филиал ППП г.ужгород,Устройство снабжено трехвходовыминтегратором 14, пьезоэлектрическимдвигаталем 15, датчиком 16 силы протягивания и сумматором 17.Устройство работает следующим образом,Определение количества информации,получаемой в результате записи и воспроизведения, осуществляется в анализаторе 1, при этом носитель 18 перемещается пъезоэлектрическим двигателем 15. Узел ведущего вала ленто.протяжного механизма моделируетсяс помощью...

Номер патента: 877348

Опубликовано: 30.10.1981

Авторы: Варанаускас, Каупелис, Наумавичюс, Рагульскис

МПК: G01H 11/00

Метки: вибраций, движущихся, объектов

...интегратор 12, регистратор 13, сумматор 14, первый вход которого подключен к выходу первого блока 6 вычитания, второй - к первому интегратору 1 О и третий - к выходу третьего блока 9 вычитания через блок 11 умножения, а выход сумматора 14 подключен через второй интегратор 12 к регистратору 13.Устройство работает следующим образом.При движении объекта 4, например магнитной ленты, с неровностью 1(й) ребра создаются поперечные вибрации 5(й) и колебания углового перекоса Ч(1). С помощью вибродатчиков 1-3 указанные суммарные колебания преобразуются в электрические сигналы. Сигналы вибродатчиков 1 и 2 задерживаются линиями 5 и 7 задержки на вре- мя движения точки измерения от виб, - родатчика 1 до вибродатчика 2 и от вибродатчика 2 до...

Номер патента: 877346

Опубликовано: 30.10.1981

Авторы: Бачинскас, Лялин, Рагульскис

МПК: G01H 9/00

Метки: движущегося, информации, колебаний, ленточного, носителя, поперечных

...трубки 1 и 225с металловолоконными экранами, установленными параллельно, контрэлектроды 3 и 4, жестко закрепленные пернендикулярно электроннолучевым трубкам 1.и 2 и движущемуся ленточному носителю 5 информации, металловолоконныйэкран:электроннолучевой трубки 2 повернут на 180 , генератор 6 пилоабраз"ного напряжения, соединенный выходами с отклоняющими системами электроннолучевых трубок 1 и 2, источник 7постоянного напряжения, подключенный кк катодам трубок 1 и 2, резисторы 8и 9, включенные в токовые цепи контр.электродав 3 и 4, усилители-Формирователи 10 и 11, подключенные; входами 40к резисторам 8 и 9, преобразователь 12,подключенный к выходам усилителей-Формирователей 10 и 11, и операционныйблок 13, подключенный к...

Номер патента: 877124

Опубликовано: 30.10.1981

Авторы: Бансевичюс, Бисигирскис, Рагульскис

МПК: F04C 2/04

Метки: насос, шестеренный

...колебаний установлен на корпусе1 а с помощью упругой подвески, образованнойчастью Корпуса 9, ограниченной кольцевойканавкой О и пружинойс обоймой 12,которая крепится на корпусевинтами 13,причем продольная ось 4 вибропреобразователя перпендикулярна осям 5 и 6 шестерен 2 и 3.Шестеренный насос работает следующимобразом,877124 Формула изобретения Составитель В. ШарыпоТехред А, БойкасТираж 715дарственного комитетаизобретений и открытийЖ - 35, Раушская наб., д. 4/5нт, г. Ужгород, ул. Проектная, 4 вКорректор Г. ОгарПодписноеСССР едактор М. Янович каз 9558/53ВНИИПИ Гос по делам 3035, Москва ал ППП ПатПри подйлкиении генератора высокочастотных электрических колебаний к электрическому входу пьезоэлектрического диска 8 ступенчатый концентратор 7...

Номер патента: 876189

Опубликовано: 30.10.1981

Авторы: Бубулис, Рагульскис, Юшка

МПК: B05B 17/06

Метки: вибрационный, жидкости, распылитель

...расположенными на одном диаметре О и выполненными в его ступени 9 с большим диаметром, а аксиальный кольцевой выходной канал 2 образован внутренней боковой поверхностью ступени 3 с меньшим диаметром акустического концент. ратора 1 и наружной боковой поверхностью ступени 10 с меньшим диаметром цилиндрического элемента 7, причем диаметр О аксиального кольцевого выходного канала 2 соответствует диаметру 0, Распылитель помещен на дно сосуда 11 с жидкостью в вертикальном положении.Вибрационный распылитель жидкости работает следующим образом.При подаче ультразвукового резонансного напряжения на пьезокерамический элемент 6 последний начинает вибрировать, передавая колебания не только акустическому концентратору 1, но и жидкости.При...

Номер патента: 875225

Опубликовано: 23.10.1981

Авторы: Бансевичюс, Воболис, Йонушас, Рагульскис

МПК: G01M 1/10

Метки: дискообразных, инерции, момента

...торсионном валу 2, в планшайбе 8 и впрокладке выполнено сквозное осевое отверстие 12 для присоединения вакуумной сети(ие показана). Измеряемая деталь 13 устанавливается непосредственно на прокладку (электрод. 10).Устройство работает следующим образом.Измеряемая деталь 13 устанавливается на 1 опланшайбе 8. Плаишайба выполнена, напри.мер, из пьеэокерамики с осевой поляризацией,К электродам 9 и 10 подключается генера-тор 11 высокочастотных колебаний,Частота генератора соответствует частоте 15резонанса радиальных колебаний, т,е. устанавливаются колебания планшайбы 8 по эпюре,(толщинные) колебания, нормальные к поверхности детали 13 (фиг. 4),20Таким образом, вектор скорости каждойточки поверхности прокладки (кроме центра)пересекает ось под...

Номер патента: 875130

Опубликовано: 23.10.1981

Авторы: Бансевичюс, Вазнелис, Рагульскис, Улинскайте

МПК: F16F 15/30

Метки: инерции, моментом, переменным

...напряжения 12.Устройство работает следующим образом,Электрореологическая жидкость 3обладает свойством менять свою вязкость 11 йри достижении некоторогозначения напряженности Е электрического поля (фиг.2-5 ).Эффективная вязкость электрореоложческой жидкости 3 растет приблизительно в параболической зависимостиот напряженности Е электрического поля до достижения определенного значения напряженности 4 Е электрического поля, когда эффективная вязкостьперестает эависить от напряженности Е электрического поля и достигаетполного затвердения электрореологической юркости 3 (фиг.2).При приложении определенного значения электрического напряжения Чконтактами 10 и 11, между коническимиповерхностями 8 и 9 дисков 6 и 7 создается напряженность Е...

Номер патента: 873313

Опубликовано: 15.10.1981

Авторы: Бараускас, Рагульскис, Снитко, Штацас

МПК: H01L 41/09, H02N 2/12

Метки: вибродвигатель

...3, пьезокерамическое кольцо 4, прикрепленное черездержатель 5 и болт 6 к корпусу 1.Электроды пьезокерамическово кольца 4разделены на три части 7-9, длина одной иэ которых, например 7, не превышает /10 длины окружности пьезокерамнческого кольца 4, а к одной изостальных двух частей, например к части 8, подсоединен блок высокочастотного напряжения 10.Вибродвигатель работает следующимобразом,При включении блока высокочастотного напряжения 10 питающее напряжениеподается на электрод 8. Часть кольцапод электродом 8 деформируется, чтопри вь 1 соких частотах возбуждения 1050 кГц способствует появлению как радиальных, так и продольных волн, рас- З 5пространяющихся по этой части. Наэлектродах 9 также образуется напряжение, которое...

Номер патента: 873271

Опубликовано: 15.10.1981

Авторы: Бансевичюс, Курыло, Рагульскис, Штацас

МПК: G11B 15/40, H01L 41/09, H02N 2/12 ...

Метки: вибродвигатель, лентопротяжного, механизма

...с воэможностью возбуждения каждого из указанных наклонныхстеРжней в отдельности.2. Вибродвигатель по и. 1, о т-,45л и ч а ю щ и й с я тем что с цеУ Элью уменьшения паразитного воздействия одного пьезокеоамического вибратора на другой, в основании концентратора между наклонными стержнямивыполнен продольный паз.Источники инфоомации.принятые во внимание при экспертизе1Авторское свидетельство СССРВ 68479 кл. Н 0141/О, Н 02 й11/00, 18.04.78.2. Авторское. свидетельство СССРУ 532947 кл. Н 02 й 1/00, 11.08.75прототип),нен из двух пьезокерамических вибраторов, закрепленных симметрично наторцевой поверхности концентратора свозможностью возбуждения каждого изуказанных наклонных стержней в отдель-,ности,Предпочтительным является выполне-.ние...

Номер патента: 873256

Опубликовано: 15.10.1981

Авторы: Биттинс, Волков, Гульбинас, Рагульскис, Славицкас

МПК: G06K 15/14

Метки: записи, электростатической

...в электрический сигнал и расположенный над поверхностью носителя на одной линии с записывающим элементом, элемент задержки, используемый в качестве элемента динамической памяти укагванного электрического сигнала,и пьезоэлектрический преобразователь с эакрепленныч на нем записывающим элементом, обеспечивающий такое перемещение записывающего элемента по.нормали к поверхности носителя, при котором расстояние между записывающим элементоми выступами (впадинами) шероховатой поверхиои нотя сохра няется постоянным. При этом выход изме-рителя шероховатости поверхности носителя соединен со входоя элемента задержки, выход элемента задержки соединен с пьезоэлектрическим преобразова- Ю телеми записывающий элемент подключен к блоку...

Номер патента: 871019

Опубликовано: 07.10.1981

Авторы: Атступенас, Вальтас, Йонушас, Рагульскис, Талалас

МПК: G01M 13/04

Метки: диагностики, качения, подшипников

...цель достигается 20эа счет того, что вращают подшипники,создают вынужденные осевые вибраци-.онные нагрузки, при которых происходит периодическое разгружение подшипников, измеряют амплитуду осевой25вибрации первого подшипника в моментразгружения второго, производятспектральное разложение амплитудывибрации и по полученному спектруопределяют дефекты подшипника. 30 Предложенный способ осуществляют следующим образом.Вращают ротор изделия, установленный в статоре на испытуемых подшипниках. Создают вынужденные осевые колебания статора с перегрузками, при которых происходит периодическое разгружение подшипников, При раэгружении одного подшипника определяют амплитуду осевой вибрации другого нагруженного подшипника, а затем производят...

Номер патента: 869842

Опубликовано: 07.10.1981

Авторы: Рагульскис, Скучас

МПК: B06B 1/04

Метки: вибратор, электродинамический

...ускорению перемещения катушки 4, который поступает на.вход сумматора 11 через усилитель 9 с коэффициентом усиления, 55пропорциональным массе подвижнойкатушки, и на выходе сумматора вызывает составляющую сигнала, равную инерционной силе подвижной части вибратораЭтот сигнал подается через усилитель мощности 12 на обмотку 5 и вызывает силу, равную инерционной силе вибратора, но противоположного знака, и его компенсирует. Аналогично компенсируется и диссипативная составляющая силы, Для этого сигнал с выхода усилителя 9 поступает на вход интегратора 10, на выходе которого появляется сигнал, пропорциональный скорости перемещения подвижной катушки 4, Этот сигнал с выхода блока 10 поступает на вход сумматора 11 через коэффициент...

Номер патента: 868688

Опубликовано: 30.09.1981

Авторы: Бондарев, Громов, Ефремов, Ланкаускас, Лаурутис, Петронис, Рагульскис, Рамонас, Тер-Сааков, Шишкин, Щюкайте

МПК: G03G 15/00

Метки: информации, регистрации

...информация в дискрет ной форме непосредственно поступает на входы ключей 4 или 6, Цикл работы устройства задает тактовый генератор 14, выходной сигнал которого синхронизирует работу аналого-кодового преобразователя 3 и делителей 15-18. Выходные сигналы делителей 15 и 16 поступают в дешифратор 19, который обеспечивает поочередное подключение соответствующих ячеек памяти. блоков 5 5 или 7, Ключами 4 и 6 управляет делитель 17, один выход которого соединен с ключом 7, другой - с ключом 6, Когда ключ 4 включен и информация запоминается в ячейках памяти блока 5, ключ 6 выключен и наоборот. Так как суммарный коэффициент деления делителей 15 и 16 равен числу записывающих электродов блока 2, очувствляемыходним сегментом, то в блоке 5 или 7...

Номер патента: 868369

Опубликовано: 30.09.1981

Авторы: Варанаускас, Каупелис, Наумавичюс, Рагульскис

МПК: G01H 11/00

Метки: вибраций, движущихся, объектов

...8 и 10 вычитания, а выход третьего вибродатчика 3подключен ко вторым входам основного идополнительного вторых блоков 7 и 14 50вычитания.Устройство для измерения вибрациидвижущихся объектов, например гибких дисков, содержит дополнительный вибродатчик16, устанавливаемый по оси объекта, например гибкого диска 5, и подключенныйк первому входу третьего блока 8 вычитания, второй вход которого подключенУстройство для измерения вибрации движущихся объектов по постоянной траектории работает следующим образом,С выходов.вибродатчиков 1- 4 (фиг.1 )получают электрические сигналы, пропорциональные виброперемешениям 5 (фиг.2и 3), пецекосным колебаниям М и волнистости измеряемой поверхности, Влияниепогрешности вследствие наличия на волнистости...

Номер патента: 868368

Опубликовано: 30.09.1981

Авторы: Варанаускас, Каупелис, Наумавичюс, Рагульскис

МПК: G01H 11/00

Метки: вибраций, ротора

...связан с одним из источников 3 и 4 света, дополнительный фотоэлектрический датчик 15 и блок 16 обработки, состоящий из блока 17 вычитания, входыкоторого подключены соответственно к выходам основного и дополнительного фотоэлектрических датчиков 11 и 15, блока 18 умножения, подключенного к выходу блока 17 вычитания и имеющего коэффициент. передачи, равный отношению расстояний между опорой 19 для ротора 1 и дополнительным растровым диском 12 к расстоянию между растровыми дисками 2 и 12, второго блока 20 вычитания, подключенногр к блоку 18 умножения и дополнительному фотоэлектрическому датчику 15, регистратора 21, под- ключенного к выходам блоков 17 и 20 вычитания.Устройство работает следующим образом.При вращении ротора 1 совершаются...

Номер патента: 868367

Опубликовано: 30.09.1981

Авторы: Варанаускас, Каупелис, Наумавичюс, Рагульскис

МПК: G01H 11/00

Метки: вала, вибраций, радиальных

...и 8 - на другой образующей этого вала 9, последовательно соединенными спервым из дополнительных датчиков 7 дополнительной линией 10 задержки, вторымблоком 11 вычитания, дополнительныйассоц которого соединен со вторым дополнительным датчиком 8, третьим блоком12 вычитания, дополнительный вход которого соединен с выходом первого блокавычитания, дополнительным интеграторомф13, умножителем 14 и четвертым блоком15 вычитания, дополнительный вход которого подключен к выходу основного интегратора 5, а выход - к регистратору 6.Устройство работает следующим образом,При вращении вала 9 создаются радиальные вибрации и колебания перекоса ,С помощью датчиков 1,2,7 и 8 указанныесуммарные колебания преобразуются вэлектрические сигналы. Сигналы датчиков1...

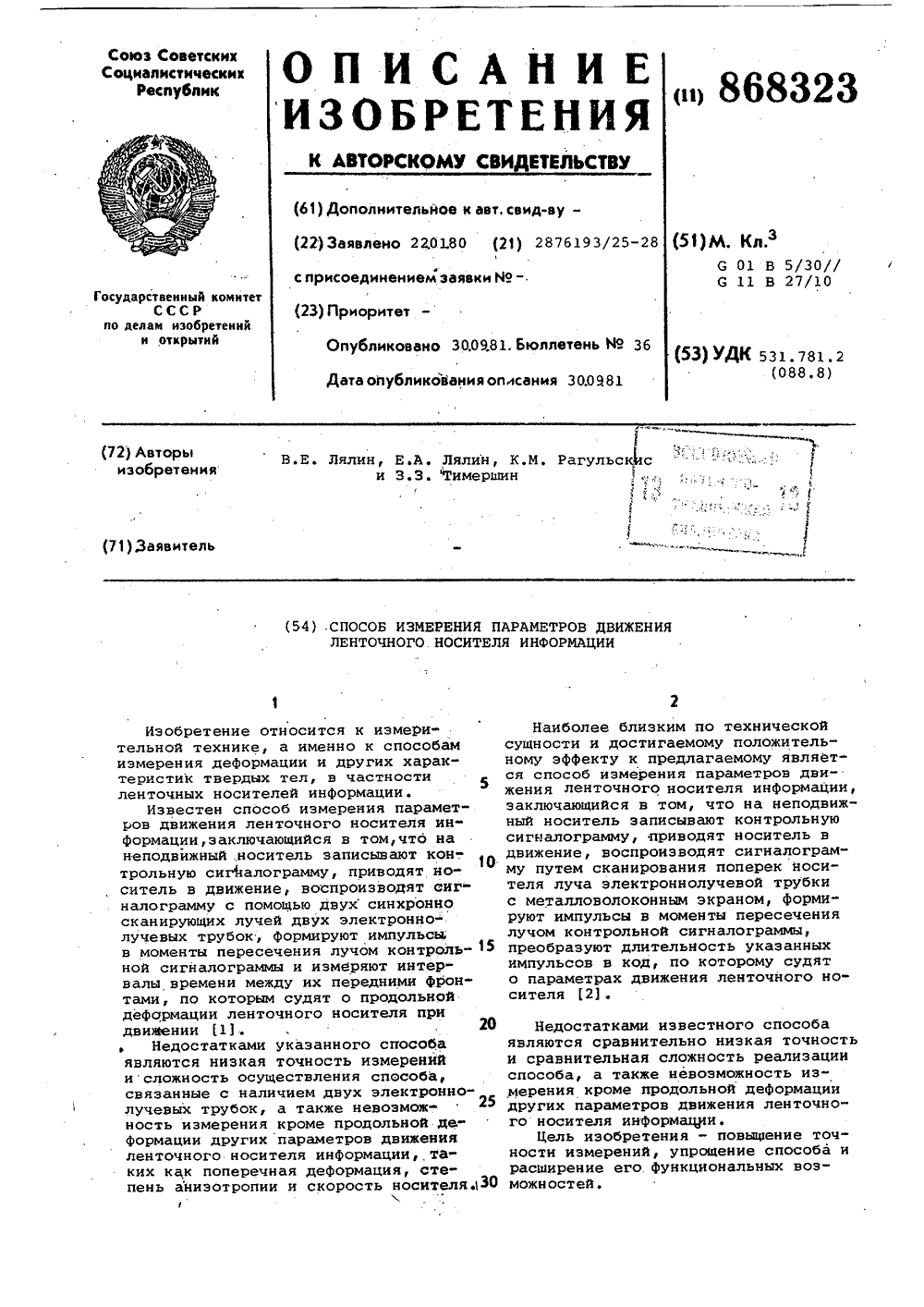

Номер патента: 868323

Опубликовано: 30.09.1981

Авторы: Лялин, Рагульскис, Тимершин

МПК: G01B 5/30

Метки: движения, информации, ленточного, носителя, параметров

...и соединенный с отклоняющей системой трубки 1, резистор 8,усилитель 9, преобразователь 10 временного интервала в код, операционный блок 11 и регистратор 12. Контрэлектрод 2 заземлен через резистор 8и через усилитель 9 присоединен ковходу преобразователя 10, выход которого связан со входом блока 11,на выход которого в свою очередьподключен резистор,12, сканированиелуча трубки 1 осуществляется вдольпродольной оси трубки 1 и контр" 40электрода 2 во взаимно противоположных направлениях, наклонных к направ-, лению движения ноСителя 3 и составляющих с ним угол. Большие стороныпараллелограммов располагают перпен дикулярно, а меньшие - параллельно .направлениям сканирования.Способ осуществляется следующим образом.Генератор 7 развертки и источник...

Номер патента: 868190

Опубликовано: 30.09.1981

Авторы: Бансевичюс, Кибиркштис, Клеиза, Рагульскис

МПК: F16H 1/00

Метки: волновая, передача

...достигаетсятем, что карманы соединен друг сдругом каналами с разным аэродинамическим сопротивлением,На чертеже представлена волноваяпередача, поперечный разрез.Передача, состоит иэ корпуса 1,15 гибкого звена 2 и генератора 3, вкотором выполнены три кармана 4, 5и б, соединенные с помощью радиальных отверстий 7 с системой 8 подачисжатого воздуха.Ю . Кроме того, карманы соединены между собой каналами 9 с разным аэродинамическим сопротивлением. Генераторвыполнен соосным с корпусом и закреплен в нем неподвижно.25 Волновая передача работает следующим образом.При одной камере воздух иэ системы 8 поступает, например, в карман 4Давление в кармане постейенно повы 30 шается и в определенный момент де868190 Формула изобретения Волновая передача,...

Номер патента: 867647

Опубликовано: 30.09.1981

Авторы: Байоринас, Бансевичюс, Рагульскис, Штацас

МПК: B25J 15/02

Метки: микроманипулятора, схват

...Это напряжение вызывает изгибные колебания пластинки 6, что, в свою очередь, способствует появлению в некоторых точках пластинки, колебаний с эллипсоидальной траекторией и с разными направлениями смещения. В зависимости от соотношения пластинки 6 от частоты питающего напряжения, места этих точек меняются, а при переключении коммутатора 11 в положение 11, т. е. при подаче питающего напряжения на электроды 8 и 10, направление этих колебаний меняется в противоположную сторону, что позволяет осуществить реверс перемещения рычагов 4, 5 и губок 2, 3, К концам рычагов 4 и 5 прижата пластинка 6 именно в тех местах, в которых появляются колебания с эллипсоидальной траекторией, но направление этих траекторий направлено в противоположную...

Номер патента: 867646

Опубликовано: 30.09.1981

Авторы: Бансевичюс, Рагульскис, Шаткус, Штацас

МПК: B25J 15/02

Метки: микроманипулятора, схват

...преобразователя нанесены на торцовых поверхностях сектора 2, в каждом электроде по середине и в концах сектора выделены маленькие участки 7, которые через измерители 8 напряжения и масштабные блоки 9 соединены с входами блока 10 управления, один выход которого подключен к блоку 11 постоянного напряжения, подключенного к электродам 6, а другой выход блока 10 управления подключен к приводу 1 грубого схвата.Схват работает следующим образом, При подаче питающего напряжения приводу 1 грубого схвата, он перемещает губки схвата до их соприкосновения с сжимаемым объектом 12, при соприкосновении объекта 1 с губками на средних электродах 7 выделяется сигнал, который через соответствующий измеритель 8 напряжения и масштабный блок 9 подает...
