Номер патента: 1331164

Опубликовано: 10.03.2000

Авторы: Попов-Толмачев, Пшеничный

МПК: E21C 37/00, F42D 3/04

Метки: заряжания, скважин

Способ заряжания скважин, включающий установку боевика в оболочку из эластичного водонепроницаемого материала, введение зарядного шланга и оболочки вместе с боевиком в скважину до ее дна с последующим извлечением из скважины зарядного шланга, введение последнего в оболочку и заполнение ее взрывным веществом, отличающийся тем, что, с целью повышения надежности заряжания за счет исключения скользящего контакта оболочки со стенкой скважины, перед введением зарядного шланга в скважину оболочку сплющивают и сворачивают параллельно своей продольной оси до диаметра, меньшего диаметра зарядного шланга, и помещают в последний.

Номер патента: 1269440

Опубликовано: 10.03.2000

Авторы: Попов-Толмачев, Пшеничный

МПК: C06C 5/04

Метки: гибких, соединения, элементов

Устройство для соединения гибких элементов, преимущественно детонирующих шнуров, содержащее клин с опорными гранями и муфту для клина и детонирующих шнуров с продольной прорезью и опорными частями, расположенными под углом друг к другу, отличающееся тем, что, с целью повышения надежности соединения, одна из опорных граней клина выполнена в виде храповой рейки, а муфта выполнена с разновеликими по длине опорными частями, меньшая из которых прижата к храповой рейке клина.

Номер патента: 1170839

Опубликовано: 20.01.2000

Авторы: Попов-Толмачев, Пшеничный, Чакветадзе

МПК: F42B 3/00

Метки: заряд, скважинный

1. Скважинный заряд, включающий помещенные в оболочке из эластичного гидронепроницаемого материала взрывчатое вещество, рассредоточенное промежутками из инертной жидкости, средства инициирования и гидрозабойку, отличающийся тем, что, с целью повышения эффективности и безопасности взрывных работ за счет увеличения прочности оболочки заряда, оболочка выполнена в виде двух равновеликих сложенных вместе полурукавов, которые образованы из одного рукава длиной, превышающей длину скважины на 2 - 4 ее диаметра, при этом в одном из полурукавов размещено взрывчатое вещество, в другом - инертная жидкость и гидрозабойка.2. Заряд по п.1, отличающийся тем, что средство инициирования размещено в...

Номер патента: 1250008

Опубликовано: 20.01.2000

Авторы: Маничева, Попов-Толмачев

МПК: E21D 11/14, E21D 3/00

Метки: выработок, горных, зоне, крепь, мерзлоты, многолетней, поддержания

1. Крепь для поддержания горных выработок в зоне многолетней мерзлоты, включающая секции с многослойными несущими элементами, отличающаяся тем, что, с целью сохранения многолетней мерзлоты и регулирования теплового режима воздуха, многослойные несущие элементы секций крепи выполнены в виде двухполостных воздуховодов, примыкающих наружными полостями к поверхности выработок, а внутренними - к пространству выработки, ограниченному крепью, причем наружные и внутренние полости воздуховодов каждой секции объединены посредством гибких патрубков в наружный и внутренний теплообменники и снабжены приспособлением для получения и подачи в них потоков холодного и горячего воздуха.2. Крепь по п.1,...

Номер патента: 1118155

Опубликовано: 20.10.1999

Авторы: Валиев, Виницкий, Закиев, Кудряшов, Попов-Толмачев, Сеинов, Чолах

МПК: F42D 1/16

Метки: гидроизолирующим, заряда, скважинного, слоем, формирования

Устройство для формирования скважинного заряда с гидроизолирующим слоем, содержащее узел подачи сыпучего взрывчатого вещества с направляющей трубой, узел подачи гидроизолирующего состава с емкостью, образованной основанием и корпусом, установленным на направляющей трубе с возможностью его возвратно-поступательного перемещения, и сообщенной с системой подачи сжатого воздуха, узлы центрирования устройства в скважине, размещенные на корпусе узла подачи гидроизолирующего состава, отличающееся тем, что, с целью повышения качества заряда путем исключения разрывов гидроизолирующего слоя, оно снабжено узлом выравнивания гидроизолирующего слоя, выполненным в виде эластичной камеры, сообщенной с...

Номер патента: 900676

Опубликовано: 10.07.1999

Авторы: Городилов, Нагибин, Попов-Толмачев, Саблин, Сеинов

МПК: F42D 5/00

Метки: заряжения, скважин

Устройство для заряжения скважин, содержащее контейнер для гидроизоляционного материала с клапанами для отвода сжатого воздуха, зарядный шланг и подводящие трубопроводы, отличающееся тем, что, с целью повышения эффективности неводоустойчивых взрывчатых веществ в обводненных скважинах и безопасности взрывных работ, контейнер выполнен в виде раздвижного сосуда, состоящего из соосно расположенных трубы и двух односторонне направленных колоколов, один из которых соединен с трубой жестко, а другой - подвижно с возможностью образования между колоколами кольцевой регулируемой по ширине щели, причем на подвижном колоколе установлены ниппель и горловина.

Номер патента: 1714127

Опубликовано: 23.02.1992

Авторы: Логашкин, Попов-Толмачев

МПК: E21C 39/00

Метки: анкером, горного, горных, давления, модели, моделирования, пород, стенд, упрочнении

...36 и 37 для переключения напорных линий на слив и манометрами 38 и 39. Каждый блок 27 и 28 стабилизации нагрукения выполнен в виде грузорычажной системы 40. с дополнительным гидроцилиндром 41, поршневая полость 42 которого скоммутирована посредством линии 43(44) с напор(2) 50 5ной линией 23(24); Рычаг 45 грузорычажной системы 40 с однойстороны соединен с неподвижной опорой 46, а с другой - с подвижным грузом 47 и штоком 48 дополнительного гидроцилиндра 41. В плоскости 5 качания рычага 45 с двух его сторон установлены конечные выключатели нижний 49 для включения и верхний 50 для выключения соответствующего автономного регулируемого насоса. Рычаг 45 снабжен шкалой 51; 10 проградуированной таким образом, чтобы положение груза 47...

Номер патента: 1627709

Опубликовано: 15.02.1991

Авторы: Бандурин, Попов-Толмачев, Таранов

МПК: E21D 11/00

Метки: горных, инъекционное, пород, упрочнения

...разме(ценцыми В плоскости кдцдния рычага 18, что дает возможе(ать цри качании ры гага 18 иметь возвратно и стл пзтельнВ движецие ползуа 24 и ;1 ор(Ней 15 Рычаг 8 смонтирован с цолуцгм 24 с во можггостьн) слгецес ния )тцоч г льцо щ го Винт) 22 сндбж( цы рл кг)5 тг,)й 26 11 дцрзвляюцие 25 же гко поедяс цы с"о гволяет цри врдщеции Ни 1 гд 22 с чепать гоВижцую Опор 19 вдочг, ндцравл 5 нчг й 21 ц изчен 51 ть длинч цл(цг рыцд;г 18 ч(ж лл цолзл ноч 24 и цодвижноЙ ОцорОЙ 1).Т;гк кдк длицз плеча рыцдга 18 между подВижцой огорой 19 и шаглигм 3 осчоян. и:гя, то любое изменение длины плеча ры 1;Гд 18 Мгжду ГОдВИжГОй ОНОрОй 19 и цоуг(ом 24 Вчечет зд собой изменеив Величин 1 хода по,гзчцз 2 и соедин ццыс нич штоков 14 с поршнями 15 11; чертеж(...

Номер патента: 1553707

Опубликовано: 30.03.1990

Авторы: Бандурин, Васильев, Попов-Толмачев

МПК: E21D 20/02

Метки: закрепляющего, подачи, состава, шпур

...многократное направление части потока КЗСиз одного К н другой, что обеспечивает надежное их перемешинание. 2 з.п,ф-лы, 3 ил. прижимаются к торцу трубы 1 черезпрокладку 16 муфтой 2,Устройство для подачи закрепляющего состава н шпур работает следуюцим образом,При применении устройства для подачи закрепляющего состава н шпурдля упрочнения горных пород с помоцью резьбы 5 трубу 1 соединяют с герметизатором 6, а с помоцьв муфты 2через тройник 17 - с рукавами 18,транспортирующими исходные компоненты закреплявцего состава. Затем трубу 1 совместно с герметизатором 6вводят н шпур 19 и вращают ключом через гайку 20 для распора герметизатора 6 в пптуре 19.После установки трубы 1 с герметизатором 6 н шпуре 19 включают насос-ную установку...

Номер патента: 1506130

Опубликовано: 07.09.1989

Авторы: Васильев, Крашенинникова, Попов-Толмачев, Томашев

МПК: E21D 20/02

Метки: агрегат, горных, насосный, пород, упрочнения, устройства

...13 изменения длин плечей рычага 12 выполнен в виде эксцентрика 20, смонтированного в отверстии рычага 12 с возможностью поворота и жесткой фиксации относительно него, Для поворота эксцент" рика 20 относительно рычага 12 может быть применена рукоятка 21, а для жесткой фиксации его - гайка 22. С эксцентриком 20 жестко соединен его вал 23. Рычаг 12 с опорой 14 шарнирно соединен посредством вала 23 эксцентрика 20. Рычаг 12 снабжен градуированной шкалой 24 соотношения подач нагнетательных гидроцилиндров 8 и 9, а эксцентрик 20 - указателем 25 его положения относительно градуированной шкалы 24. Привод 7 соединен с напорной линией 26 и линией 27 сброса. К напорной линии 26 привод 7 подключен через регулируемый дроссель 28.Устройство работает...

Номер патента: 1504351

Опубликовано: 30.08.1989

Авторы: Бандурин, Васильев, Попов-Толмачев

МПК: E21D 21/00

Метки: герметизатор, шпура

...из разных сортов сырой резины с одинаковыми параметрами вулканизации, Герметиэирующий элемент 3 имеет стопор в виде остроконечных выступов 6, обеспечивающих неподвижность трубы 1 в шпуре 7 при распоре герметизирующего элемента 3 нажимным приспособлением 4. Герметизирующий элемент 3 может быть выполнен в виде соосных колец с различной твердостью, например колец 8-10, при этом кольцо 8 должно иметь твердость меньшую, чем кольцо 9, а кольцо 9 - меньшую, чем кольцо 10. Выступы 6 на поверхности герметиэирующего элемента 3 могут быть выполнены за одно целое с самим элементом или располагаются на дополнительных кольцах 11, которые размещены в средней части герметиэирующего элемента 3 иэ соосных колец. Вершины выступов б на поверхности...

Номер патента: 1479666

Опубликовано: 15.05.1989

Авторы: Бандурин, Крашенинникова, Попов-Толмачев

МПК: E21D 20/00

Метки: герметизатор, шпура

...полость 9, соединенную с полостью 10 трубы 1 посредством клапана 11 через от верстие 12. Втулка 2 для соединения с загрузочной трубой 13 выполнена с внутренней резьбой 14 Клапан 5 поджат пружиной 15 с усилием, обеспечи 40 цевидную иэолйрованную полость 9между трубой 1 и Н 6. Последний распирается в шпуре. При давлении, равном давлению герметизации шпура,диск 8 разрушается. При открытом ОК5 состав поступает в шпур. В этотмомент ОК 11 закрывается и состав вполости 9 остается под давлением,равным давлению герметизации. Послеокончания нагнетания ОК 5 закрывается. Герметиэатор остается в ыпуре вкачестве заглушки. 3 ил,вающим его прилегание к торцу трубы 1 в любом положении герметиэатора.Герметизатор шнура работает следующим...

Номер патента: 1406389

Опубликовано: 30.06.1988

Автор: Попов-Толмачев

МПК: E21D 20/02

Метки: двухкомпонентной, нагнетания, синтетической, смолы

...действием только пружины 37,Устройство работает следующим образом, Герметизатор 15 устанавливают в шпуре, пробуренном в упрочняемом массиве горных пород. Каждую емкость 1 заполняют одним из компонентов синтетической смолы. Для нагнетания компонентов синтетической смолы в массив горных пород открывают вентиль 21. Сжатый воздух из сети 3 по трубопроводу 20 поступает в приводной пневмоцилиндр 2 и поршень 8 начинают совершать возвратно-поступательные движения. Одновременно сжатый воздух по трубопроводам 35 и 36 поступает в пневматический элемент 34 управления. При номинальном и выше давлении сжатого воздуха пневматический элемент 34 управления сжимает пружину 37 и устанавливает четырехлинейный пневмораспределитель 33 в положение, как...

Номер патента: 1377397

Опубликовано: 28.02.1988

Авторы: Крашенинникова, Пирогов, Попов-Толмачев, Шарабарин

МПК: E21D 20/00

Метки: горных, инъектор, пород, упрочнения

...9. Зашитный колпачок 14 надет 45на кольцевидную манжету 11 с герметичным перекрытием свободного конца5 удлинительного патрубка 10. Длягерметизации стыка между трубой 1и удлинительным патрубком )О между 50ними установлена прокладка 16.Инъектор работает следующим образом,В шпур 9, предварительно пробу ренный в трещиноватом массиве горных 55пород, вводят инъектор и путем завинчивания гайки 8 передают усилиена концевой фланец 2 через прижимной патрубок 4, Фланец 5 и разжимной тампон 3, при этом лопасти якоря фланца 2 распираются в стенки шпура 9. Гайку 8 завинчивалт до упора. Гайку 7 и подкладку б в начале установки инъектора размещают ближе к концу прижимного патрубка 4, После растирания лопастей якоря Фланца 2 и зажатия гайки 8 до...

Номер патента: 1373827

Опубликовано: 15.02.1988

Авторы: Крашенинникова, Пирогов, Попов-Толмачев, Шарабарин

МПК: E21D 20/00

Метки: горных, пород, упрочнения

...маховичка 25, устанавливают гайку 21 в положение, при которомобеспечивается необходимое соотношение подачи отвердителя и смолы.При включении двигателя 4 многоплунжерным насосом 3 по трубопроводам 5 компоненты закрепляющего раствора из емкостей 1 и 2 подаются черезгерметизатор 6 и смеситель 7 в шпур28. Смешанные в смесителе 7 компоненты закрепляющего, раствора по трещинам прад давлением проникают в массив горных пород и, отверждаясь,упрочняют его, Заданное соотношение1373827 10 15 20 25 30 полости корпуса 11 возвращается в рабочую полость 9 плунжера 10. Для изменения подачи отвердителя подвижную опору 22 с помощью маховичка 25, винта 24 и гайки 21 смещают в ту или другую сторону. При смещении подвиж 35 ной опоры 22 в сторону...

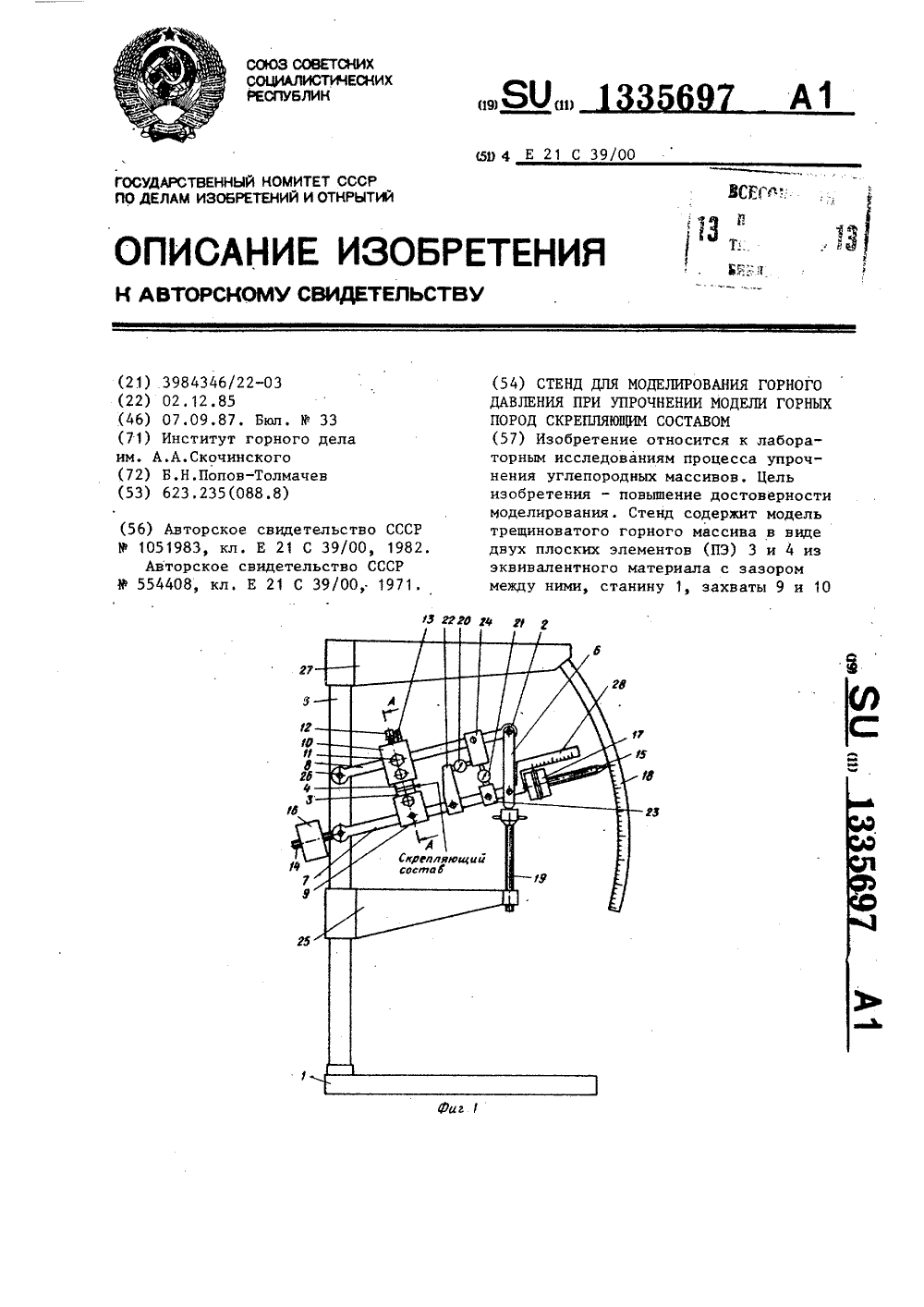

Номер патента: 1335697

Опубликовано: 07.09.1987

Автор: Попов-Толмачев

МПК: E21C 39/00

Метки: горного, горных, давления, модели, моделирования, пород, скрепляющим, составом, стенд, упрочнении

...образом.Для моделирования горного давления в виде совместно действующих сдвига и растяжения конец балансира 7 откло 5 няют вверх от нуля шкалы 18. Д 1.я моделирования горного давления в виде сдвига с сжатием конец балансира 7 отклоняют вниз от нуля шкалы 18. Степень отклонения балансира 7 задается 1 О из условия соотношения деформаций сдвига и растяжения (сжатия) . Четы-рыхзвенник должен быть уравновешен грузом 16, при этом груз 17 должен находиться в положении "0" шкалы 28, Отклонение балансира 7 фиксируют винтовым упором 19, подводя его под коромысло 6.Для сборки модели трещиноватого массива горных пород выводят из ба-.О лансира 8 и стойки 5 палец 26, а затем освободившийся конец балансира 8 поднимаютПлоские элементы 3 и 4 из...

Номер патента: 1314097

Опубликовано: 30.05.1987

Автор: Попов-Толмачев

МПК: E21D 20/00

Метки: горных, пород, упрочнения

...элементы 17 могут быть выполнены в виде витых пружин.Устройство работает следующим образом.В упрочняемом массиве горных пород бурят шпур и в него вводят герметизатор 7. В каждую емкость 1 наливают один из компонентов закрепляющего раствора до уровня, при котором он находится несколько вьппефильтров 9, а затем с помощью винтов 18 регулируют усилие сжатия упругих элементов 17 таким образом,чтобы при таком положении емкостей 1наступало полное открытие разгрузочных клапанов 15. После этого емкости 1 заполняют соответствующими компонентами закрепляющего раствора,открывают краны 10 и с помощью вентиля 14 включают привод 3, при этомнагнетательные гидроцилиндры 2 засасывают компоненты через фильтры 9 ивсасывающие рукава 8 и подают ихпод...

Номер патента: 1289995

Опубликовано: 15.02.1987

Авторы: Васильев, Попов-Толмачев

МПК: E21D 20/02

Метки: агрегат, двухкомпонентного, закрепляющего, нагнетания, насосный, раствора

...образом.Перед началом работы насосный агрегат рукавами с фильтрами через всасывающие клапаны 5 подсоединяют к емкостям с компонентами закрепляющего раствора, а через гнезда 42 соединяют с напорными магистралями для подачи компонентов закрепляющего раствора в зону упрочнения масси" ва горных пород. Затем насосный агрегат посредством трубопровода 7 подключают к магистрали сжатого воздуха, давление которого показывает манометр 8. При открытии дросселя 9 воздух проходит через фильтр-влагоотделитель 1 О и маслораспылитель 11, где в его струю периодически поступает машинное масло для смазки пневмораспределителей 13-15 и поршня 28 со штоками 2. Далее воздух через трубопроводы 16-19 подводится к цневмораспределителям 13-15. Положение...

Номер патента: 1204738

Опубликовано: 15.01.1986

Авторы: Васильев, Калинин, Куликов, Пихович, Попов-Толмачев

МПК: E21D 21/00

Метки: анкер, крепи, шахтной

...узла нагружения,Наиболее близким к изобретениюпо технйческой сущности и достигаемому результату является анкершахтной крепи, включаЮщий узел нагружения и стержень из свитых волокнистых прядей, скрепленных отвержденным химреагентом 21 .Недостаток этого анкера состоитв том, что в стержне волокнистыепряди свиты без учета влияния длинышага свивки на несущую способностьанкера.Цель изобретения - обеспечениемаксимальной несущей способностианкера.Цель достигается тем, что в анкере шахтной крепи, включающем узелнагружения и стержень из свитыхволокнистых прядей, скрепленных отвержденным химреагентом, волокнистые пряди свиты с длиной шага свивки, равной 4,7 диаметра стержня,На чертеже показан анкер шахтнойкрепи,Анкер состоит из стержня...

Номер патента: 1183682

Опубликовано: 07.10.1985

Авторы: Васильев, Докукин, Левченко, Попов-Толмачев

МПК: E21D 23/00

Метки: гидросистема, крепи, механизированной, секционной

...9 магистралей. Для опережающего упрочнения пород гидросистема снабжена по меньшей мере одним приводным гидродвигателем 10 с 25 двухкамерным насосным агрегатом 11. Приводной гидродвигатель 10 подключен к сливной магистрали 9 и через линию 12 с регулируемым дросселем 13 к напорноймагистрали.Напорная линия 30 12 между гидродвигателем 10 и регулируемым дросселем 13 соединена через предохранительный клапан 14 со сливной магистралью 9. Насосный агрегат сообщен с баками 15 и 16 для химреагентов и с рукавами 17, которые через смеситель 18 связаны с герметизатором 19. Линия 12 подсоединена к напорной магистрали 8 через вентиль 20. 40Гиросистема секционной механизированной крепи работает следующим образом.Для опережающего упрочнения пород бурят...

Номер патента: 1174561

Опубликовано: 23.08.1985

Авторы: Попов-Толмачев, Пшеничный

МПК: E21C 37/00, F42D 1/02

Метки: длинномерных, протяжки, трубчатых, элементов

...усилия прижатия трубчатых элементов,На чертеже показано предлагаемоеустройство.На раме 1 смонтирован исполнительный орган, выполненный в виде .шарнирного четырехзвенника с равнымипо,длине противоположными звеньями2-5, Звенья 2 и 3 снабжены тяговымимеханизмами 6 и 7, содержащими бесконечные гибкие элементы 8 и 9 сзахватывающими приспособлениями 10на их внешней стороне. Гибкие элементы 8 и 9 надеты на колеса 11-14(при ременных гибких элементах в качестве колес будут шкивы, при цепных - звездочки). Валы 15 и 16 ведущих колес 12 и 14 сблокированы паройодинаковых зубчатых колес 17 и 18,что обеспечивает одинаковую скорость ЗОбесконечных гибких элементов 8 и 9.Зубчатое колесо 17 через шестерню19 соединено с приводом 20. В качестве привода...

Номер патента: 1168724

Опубликовано: 23.07.1985

Авторы: Васильев, Змиевская, Носова, Попов-Толмачев

МПК: E21D 21/00

Метки: горных, полимерный, пород, состав, укрепления

...марки КФБ (ГОСТ14231 - 78), имеющая кислотность, близкуюк нейтральной (рН 6,5 - 7,5) и представляющая собой однородную суспензию белого цвета плотностью 1,24 г/см, массовыми долями сухого остатка 67/, свободногоформальдегида 0,9 й.В отвержденном состоянии смола водостойка, устойчива по отношению к разбавленным кислотам и щелочам. Ее отверждение происходит в присутствии веществ,обладающих кислотными свойствами.В качестве отвердителя и наполнителяприменяется фосфогипс (ТУ 6 - 08 - 409 -78) - твердое вещество, основу которогосоставляет гипс СаЯО 2 Н О. Фосфогипсявляется отходом, образующимся при производстве экстракцион ной фосфорной кислоты, и представляет собой серовато-белыйпорошок с большой удельной поверхностью.Кислотные свойства...

Номер патента: 1164434

Опубликовано: 30.06.1985

Авторы: Васильев, Змиевская, Попов-Толмачев, Попова

МПК: E21D 21/00

Метки: горных, пород, состав, упрочнения

...14231 - 78), представляющая собой однородную суспензию белого цвета с плотностью 1,24 г/см с массовыми долями сухого остатка 67 О/о, свободного формальдегида 0,8 О/О и концентрацией ионов рИ=8,0В отвержденном состоянии смола водо- стойка, устойчива по отношению к разбавленным кислотам и щелочам.Отверждение смолы КФБЖ происходит в присутствии веществ, обладающих кислотными свойствами, каковыми является продукт гидролиза хлорного железа.Гидрат хлорного железа 14/о-ный представляет собой водный раствор 5 10 15 20 25 30 35 40 45 50 55 ГеСЬ 6 НО (ГОСТ 4147-65) гидроскопичных красно-бурых кристаллов с т. пл. 37 С, хорошо растворяющихся в воде.Полиизоцианат (ТУ 6 - 03 - 375 - 75) является смесью ди- и полиизоцианатов, основным компонентом...

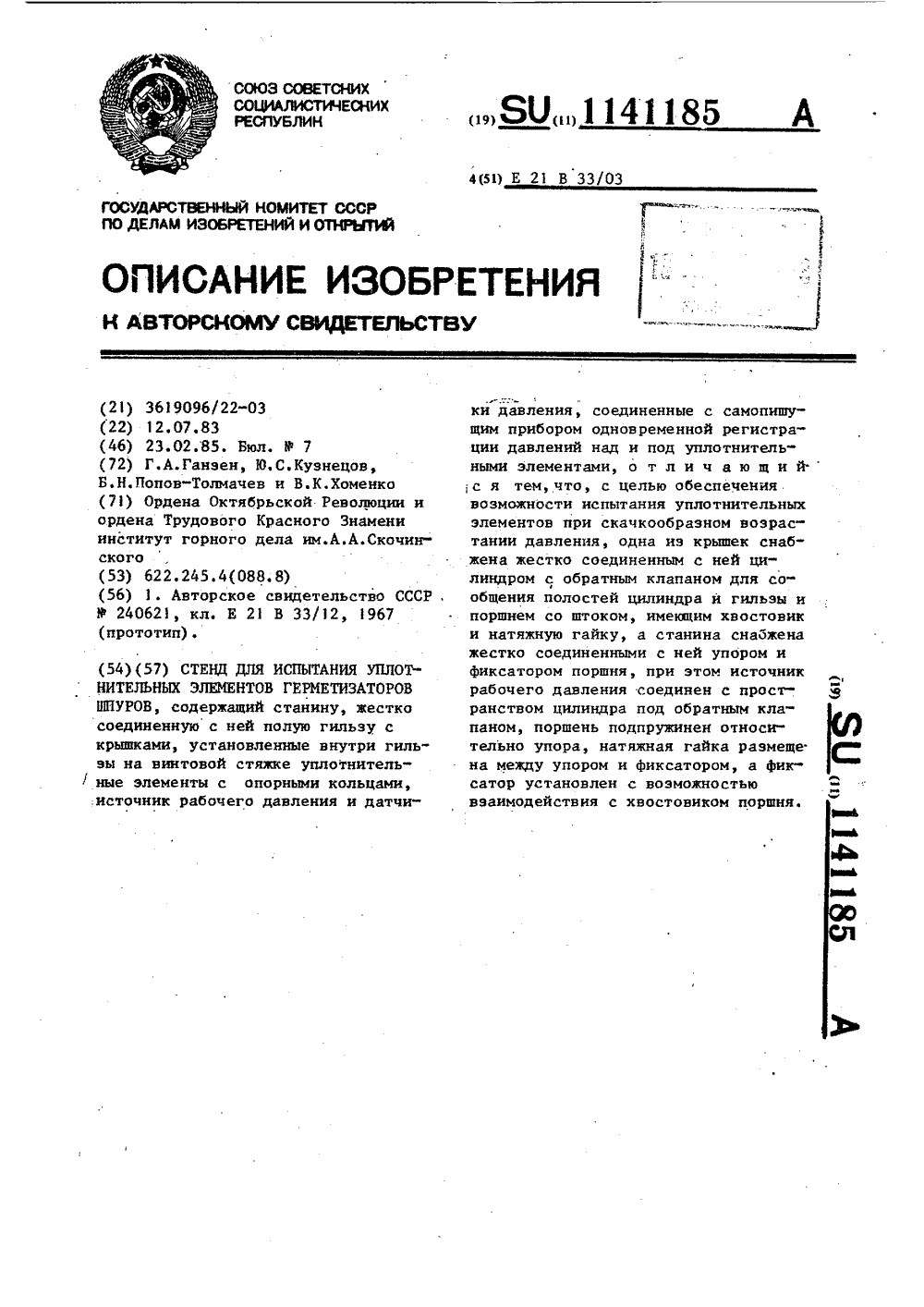

Номер патента: 1141185

Опубликовано: 23.02.1985

Авторы: Ганзен, Кузнецов, Попов-Толмачев, Хоменко

МПК: E21B 33/03

Метки: герметизаторов, испытания, стенд, уплотнительных, шпуров, элементов

...а фиксатор установлен свозможностью взаимодействия с хвосто виком поршня.На чертеже показана принципиальнаяконструктивная схема стенда для испы" тания уплотнительных элементов герметизаторов шпуров (скважин) .Гильза 1 с датчиком 2 давления жестко соединена со станиной 3, Винтовая стяжка 4, на которой собраны в виде пакета опорные кольца 5 и уплотнительные элементы 6, стянутые через кольцо 7 гайкой 8, ввернута в дно гильзы 1. Крышка 9 снабжена датчиком 10 давления, Датчики 2 и 10 давления соединены с самопишущим прибором 11 с возможностью одновременной регистрации сигналов. Нижняя крышка жестко связана с цилиндром 12 с обратным клапаном 13 и поршнем 14, Шток 15 поршня 14 выполнен в виде винта с хвостовиком 16.Шток 15 снабжен пружиной...

Номер патента: 1139858

Опубликовано: 15.02.1985

Авторы: Васильев, Левченко, Попов-Толмачев, Шарабарин

МПК: E21D 21/00

Метки: анкер, канатный

...для гибкого элемента с кольцом и торцовая проточка дляразмещения в ней узких концов зубков.На фиг. 1 изображен канатный анкер,размещенный в шпуре до подачи в негохимических реагентов; на фиг. 2 - канатныйанкер после окончания подачи в шпур химических реагентов и отсоединения герметизатора,Конструкция канатного анкера следующая.На концах гибкого элемента из каната 1смонтированы пробки 2 и 3. Головная пробка 2, включающая конусовидный корпус 4и упругий элемент 5 для образования герметичного контакта со стенкой шпура, снабжена устройством для фиксации в шпуре, выполненным в виде защемленных в ней плоских пружин 6, свободные концы которых размещены на окружности диаметром, превышающим диаметр шпура 1 положение пружин 6, показанное...

Номер патента: 1082724

Опубликовано: 30.03.1984

Авторы: Калинин, Куликов, Попов-Толмачев, Шумихин

МПК: B65G 53/30

Метки: гидравлического, исследования, процесса, сыпучих, транспортирования

...потока в прямолинейном трубопроводе 5. Поступая через сопло 13 в прямолинейный трубопровод 5, она часть своей энергии отдает потоку гидросмеси, компенсируя его потери при прохождении через участки 2 - 4 и 1, тем самым поддерживая постоянную скорость потока в измерительной секции 4. Для варьирования изменениями скорости потока гидросмеси стенд может быть снабжен электроприводом насоса 12 с переменным числом оборо 1082724Изобретение относится к исследованиюдвижения гидросмесей в трубопроводах и моделированию износа труб, а именно к установкам для исследования процесса гидравлического транспортирования сыпучих материалов.5Известна установка для исследованияустройств гидротранспорта, содержащая замкнутый трубопровод с насосом и емкость...

Номер патента: 1081355

Опубликовано: 23.03.1984

Авторы: Васильев, Левченко, Попов-Толмачев, Шарабарин

МПК: E21D 21/00

Метки: вытекания, жидкостей, массивы, нагнетаемых, предотвращения, пробка, углепородные, шпуровая

...полый корпус, в стенках 35которого выполнены поперечные отверстия,вставленный в них штифт, обратный клапани уплотнительные кольца, обратный клапанвыполнен из эластично-упругого материаласнабжен хвостовиком с отверстием на кон.с ь:я штифта, при этом хвостовик установсн в корпусе пробки с натяжением., котороезафиксировано посредством штифта.На фиг, 1 показана шнуровая пробка,продольный разрез; на фиг. 2 - то же,ло установки штифта (улотнительное кольцо не показано); на фиг. 3 - то же, с инъектором при нагнетании жидкостей в шпур,Шпуровая пробка состоит из конусообразного полого корпуса 1 с седлом 2, уплот 2нительного кольца 3, клапана 4 и штифта 5 с клиновидным концом. В корпусе 1 имеются отверстия 6 для пропуска жидкостей в полость 7 и...

Номер патента: 1059183

Опубликовано: 07.12.1983

Авторы: Васильев, Попов-Толмачев, Яценко

МПК: E21C 39/00

Метки: горных, массива, моделирования, пород, скрепляющим, составом, упрочнения

...с первым и вторым трехходовымикранами, соединенными с плунжернымнасосом и с дренажной магистралью,причем второй трехходовой кран,соединен с дренажной магистралью черезпараллельно установленные напорнопереливной клапан и проходной кран,На чертеже изображено. устройстводля моделирования упрочнения массива горных пород скрепляющим составом,Модель пласта с горизонтальнойтрещиной образована двумя плоскимиэлементами верхним 1 и нижним 2, про.кладкой 3, текстильной лентой 4 исодержит двухстоечную станину 5 страверсой 6,Верхний элемент 1 со сквозным отверстием с помощьювинта 7 укрепленв станине 5, а нижний элемент 2 укреплен с помощью винта 8 и планки 9 вподвижной опорной плите 10, котораячерез шарик 11 соединена с...

Номер патента: 1059182

Опубликовано: 07.12.1983

Авторы: Васильев, Попов-Толмачев, Томашев

МПК: E21C 39/00

Метки: модель, пласта, трещинами

...размещены регулировочные прокладки. Элементы снабжены вантузами с регулируемыми клапанами, расположенными против зазоров. 3. Модиь пласта по пп.1 и 2, о т л и ч а ю щ а я с я тем, что, на элементах установлены датчики наличия жидкости, соединенные с зазорами. На элементах установлены датчикиналичия жидкости,. соединенные с зазорами,На фиг.1 изображена модель пласта,с трещинами, общий вид на фиг.2вид Ь. на фиг.1 (тонкимй линиямипоказан один из вариантов разворотапопарно соединенных плоских элементоф на фиг.3 - полая цапфа с насаженными на нее ступицами рукав,присоединяемый к полой цапфе, условно не показаф на фиг.4 - плоскиеэлементы и стягивающий их хомут.Установка, моделирующая пластс трещинами, содержит двухстоечную15 станину 1,...

Номер патента: 1002187

Опубликовано: 07.03.1983

Авторы: Васильев, Попов-Толмачев

МПК: B65B 9/02

Метки: запечатывания, наполнения, пакетов, продуктами, термосклеивающегося

...валом 22. Рычаг 33 постоянно прижат к кулачку 20 пружиной 34. Кулачковые валы 21 и 22 связаны один с другим через зубчатую пару колес 35 с передаточным числом, равным единице.В устройстве имеются также ножницы 36.Устройство работает следующим обра:- зом. Ленты 3, 4 и 6 под действием механизма 7 протягивания сматываются с рулонодержателей 2 и 5, при этом лента 6размещается между лентами 4, образующими щелевидную полость, вдоль их наружных кромок.2 После протягивания лент разводятсяприжимные ролики 13 с поворотом верхнего П -образного рычага 15 по часовой .стрелке, а нижнего против часовой стрелки,В образовавшиеся растворы междунаружными и внутренними лентами вводятся оправки 14, концы которых для обеспечения цилиндричности пакета...
