Номер патента: 1730496

Опубликовано: 30.04.1992

Автор: Паренчик

МПК: F16L 27/02

Метки: гидроэнергии, механизма, неподвижной, паренчика, передачи, подвижную, части

...5, выполненным гибким, Кроме того, устройство включает гидравлическое шарнирное соединение 6, установленное между трубопроводом 5 соосно его заделочной арматуре 7 и трубопроводом 1 и параллельно оси 8 поворота подвижной части 4 механизма, К поВоротному узлу 9 (фиг.З) шарнирного соединения 6 и к жесткому трубопроводу 2 соответственно прикреплены концы 10,11 механизма 12 принудительного поворота, выполненного плоско- рычажным (фиг.1,3), либо в виде пластинчатой пружины 13 (фиг.2), при этом ось наибольшей жесткости пружины 13 расположена касательно к траектории поворота подвижной части 4 механизма,Устройство работает следующим образом.При повороте жесткого трубопровода 2 основания совместно с подвижной частью 4 механизма благодаря наличию...

Номер патента: 1556940

Опубликовано: 15.04.1990

Авторы: Заричный, Паренчик, Пиндус

МПК: B60K 7/00

Метки: мотор-колесо, средства, транспортного

...14 и жестких упоров15 и 16, последние из которых установлены с зазором относительно подвижной части вращательно-поступательной кинематической пары 10. Пружины3513 и 14 расположены между упорами15 к 16 и торцами указанной подвижнойчасти в сжатом состоянии, Гидромотор1 и гидроцилиндр 12 параллельно подключены соответственно через распределители 17 и 18 к насосу 19.Диаметр Э поршня гидроцилиндра12 выбран из условия его зависимости от рабочего объема гидромотора 45радиуса начальной окружностизубьев солнечной шестерни К и коэффициента трения Г между зубьями сопрягаемых зубчатых контуров и принятравным, например, половине из указанных соотношений,Мотор-колесо транспортного средства работает следующим образом.При одновременном включении...

Номер патента: 1413196

Опубликовано: 30.07.1988

Авторы: Бабий, Колусенко, Паренчик

МПК: E02F 3/42, E02F 9/22

Метки: оборудование, рабочее, экскаватора

...относительно подвижных элементов 8 и 9 в продольном направлении, Для этого каждая из опор для крепления жестких трубопроводов 2 и 3 выполнена в виде звена 20, прикрепленного посредством шарниров 21 и 22 к жесткомутрубопроводу и к соответствующему щ элементу рабочего оборудовании.При перемещении элемента 11 подвижным гидроцилиндром 10 происходит изменение конфигурации гибкого трубопровода 17. После исчерпания запаса упругих свойств этого трубопровода происходит перемещение жестких трубопроводов 2 и 3 посредством поворота звеньев 20 вокруг шарниров 21 и 22 в направлении перемещения жест 50 кого трубопровода 4. Одновременно происходит изменение конфигурации гибких трубопроводов 15 и 16, Этим достигается создание равных условий работы...

Номер патента: 1379139

Опубликовано: 07.03.1988

Авторы: Заричный, Паренчик, Пиндус

МПК: B60K 7/00

Метки: мотор-колесо, средства, транспортного

...цонорота солнечной цгестрцц 7,Р. дн 40 где Р давление н гидромоторе 1 Илем: Р д ) Р лг)77 Г 4 (2)45Так как прц параллельном подключениигцдромотора 1 и гидроцилицдра 9 к одномлцасол 3 Р=Р,(3) 50 то неравенство (2) принимает вид:(4) 55 После поворота вала гидромотора 1 досовпадения сопрягаемых зубчатых контуров в момент, когда усилие для перемещения штока 8 гидроцили цдра 9 становится дальнейшее перемещение штока 8 гидроцилиндра 9 до полного включения передачи.Выбранный диаметр поршня гидроцилиндра 9 позволяет преодолеть силу трения между зубьями, прижатыми друг к другу крутящим моментом гидромотора 1, при их перемещении относительно друг друга (нижций предел значения диаметра поршня н предлагаемом неравенстве). Кроме того, нал...

Номер патента: 1302076

Опубликовано: 07.04.1987

Авторы: Колусенко, Паренчик

МПК: F16L 27/02

Метки: гидросистемы, гидроцилиндрами, магистраль, подвижными, трубопроводная

...магистрали. Тем самым обеспечивается надежная работа шарнирных соединений независимо от числа подвижных гидроцилиндров, Это позволяет использовать в гидросистеме любое необходимое число подвижных гидроцилиндров. формула изобретения Трубопроводная магистраль гидросистемы с подвижными гидроцилиндрами, содержащая четыре жестких трубопровода для передачи рабочей среды с неподвижной на подвижную часть механизма, в каждом из которых количество шарнирных соединений равно количеству подвижных относительно друг друга звеньев кинематической цепи соответствующего подвижного гидроцилиндра, а все шарнирные соединения первого и последнее шарнирное соединение каждого последуюшего жесткого трубопровода соосны соответствующим кинематическим парам...

Номер патента: 1220845

Опубликовано: 30.03.1986

Автор: Паренчик

МПК: B23B 1/00

Метки: резцом, ротационным

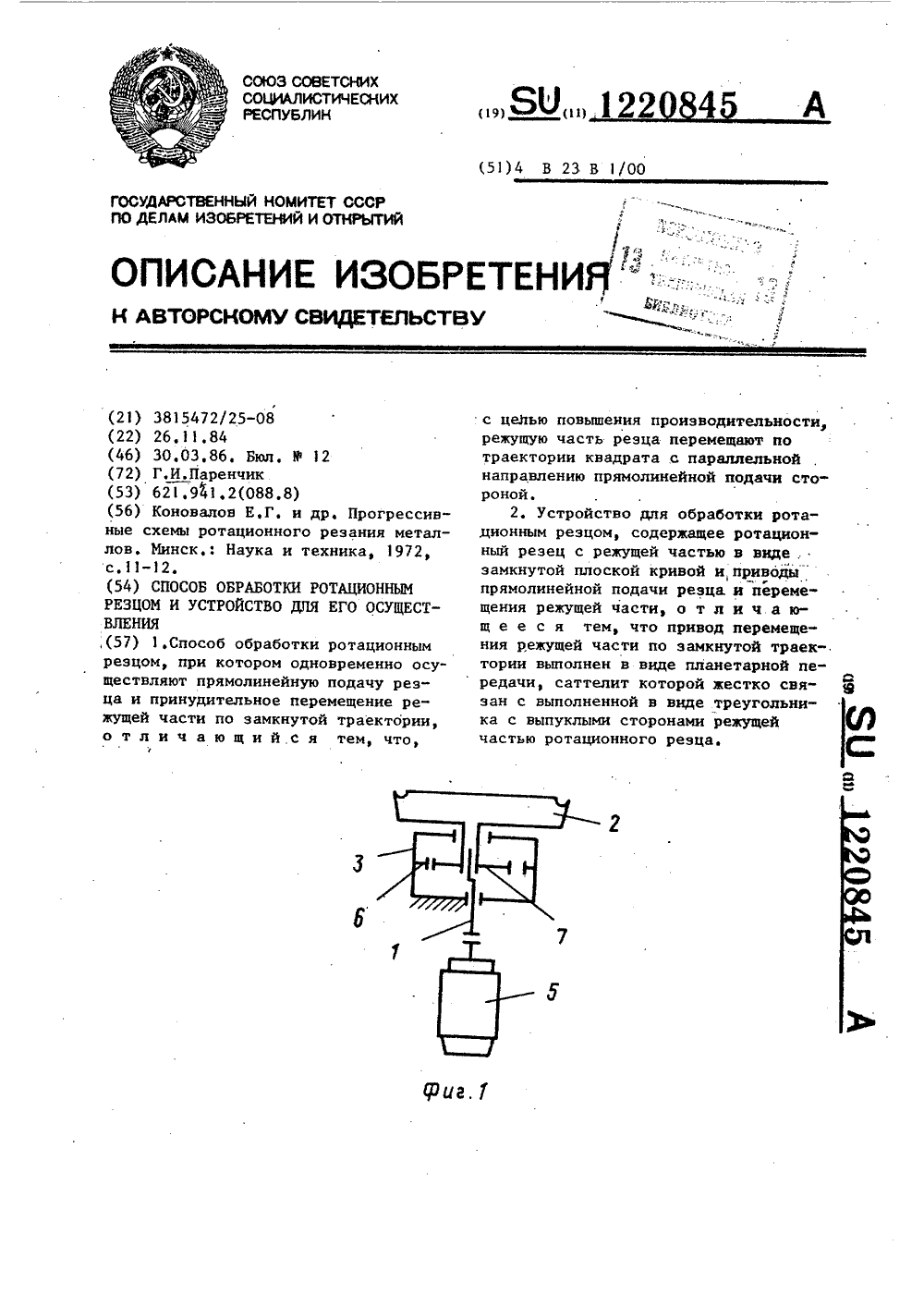

...изобретения является повышение производительности и качества обработки путем осуществления дополнительного формообразующего движения вдоль образующей обрабатываемой поверхности.На фиг.1 показана кинематическая схема устройства для перемещения режущей части ротационного резца; на фиг.2 - траектория принудительного непрерывного перемещения лезвия режущей части ротационного резца.Устройство для перемещения режущей части ротационного резца содержит привод 1, режущую часть 2 выпуклой треугольной формы ротационного резца 3 с лезвием 4. Привод 1 перемещения режущей части 2 включает в себя электродвигатель 5 и планетарную зубчатую передачу, которая состоит 1иэ неподвижной шестерни 6 с внутренним зацеплением и саттелита 7, На оси саттелита,...
