Способ обработки ротационным резцом и устройство для его осуществления

Номер патента: 1220845

Автор: Паренчик

ZIP архив

Текст

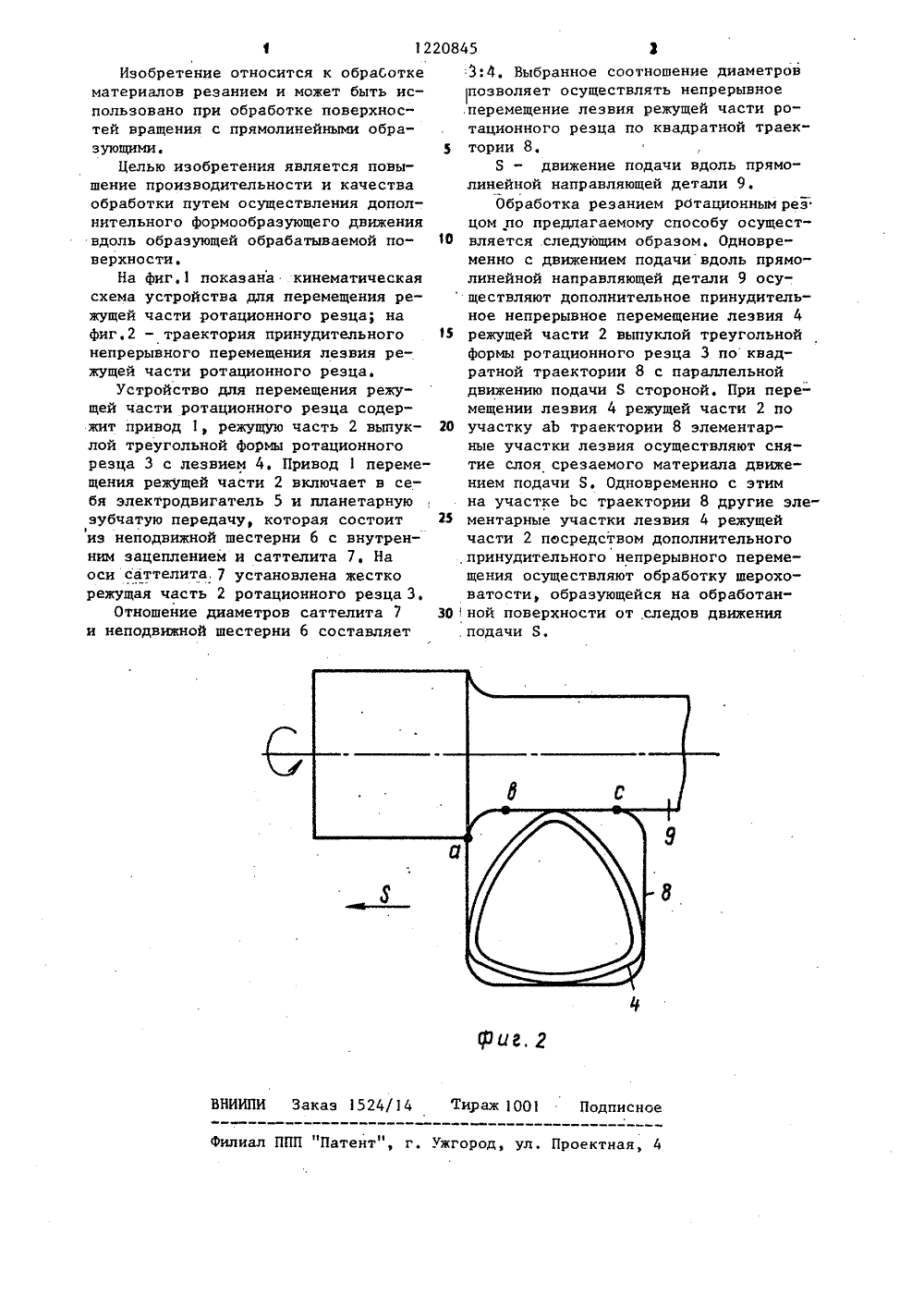

(51 4 В 23 В 1 0 ТОРСН СВ СТ овьппения произ асть резца пер и квадрата .с п ию прямолинейн с цейью режущую траектор направле одительности,мещают пораллельнойй подачи стои др. Прогрессивго резания метал- техника, 1972,ди ОТАЦИОННЫМ ЕГО ОСУЩЕ тки ротаци одновремен ную подачу перемещени утой траек с я тем,реории то,час.Вф г.Г ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРГО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ ОПИСАНИЕ(57) 1,Способ обрабрезцом, при которомществляют прямолинеица и принудительноежущей части по замкотличающийГ рокси.2, Устройство для обработки ротаонным резцом, содержащее ротационный резец с режущей частью в виде замкнутой плоской кривой и,приводы прямолинейной подачи резца и перемещения режущей части, о т л и ч а ющ е е с я тем, что привод перемещения режущей части по замкнутой траек торин выполнен в виде планетарной пе редачи, саттелит которой жестко связан с выполненной в виде треугольника с выпуклыми сторонами режущейтью ротационного резца.12 акаэ 1524/14 НИИП аж 1001 Подписное илиал ППП "Патент", г. Ужгоро П оектная Изобретение относится к обраСотке материалов резанием и может быть использовано при обработке поверхностей вращения с прямолинейными образующими.Целью изобретения является повышение производительности и качества обработки путем осуществления дополнительного формообразующего движения вдоль образующей обрабатываемой поверхности.На фиг.1 показана кинематическая схема устройства для перемещения режущей части ротационного резца; на фиг.2 - траектория принудительного непрерывного перемещения лезвия режущей части ротационного резца.Устройство для перемещения режущей части ротационного резца содержит привод 1, режущую часть 2 выпуклой треугольной формы ротационного резца 3 с лезвием 4. Привод 1 перемещения режущей части 2 включает в себя электродвигатель 5 и планетарную зубчатую передачу, которая состоит 1иэ неподвижной шестерни 6 с внутренним зацеплением и саттелита 7, На оси саттелита, 7 установлена жестко режущая часть 2 ротационного резца 3.Отношение диаметров саттелита 7 и неподвижной шестерни 6 составляет 20845 33:4, Выбранное соотношение диаметровпозволяет осуществлять непрерывное.перемещение лезвия режущей части ротационного резца по квадратной траек 5 тории 8,Б - движение подачи вдоль прямолинейной направляющей детали 9.Обработка резанием рбтационным резцом по предлагаемому способу осущест 10 вляется следующим образом, Одновременно с движением подачи вдоль прямолинейной направляющей детали 9 осу ществляют дополнительное принудительное непрерывное перемещение лезвия 415 режущей части 2 выпуклой треугольнойформы ротационного резца 3 поквадратной траектории 8 с параллельнойдвижению подачи Я стороной. При перемещении лезвия 4 режущей части 2 по20 участку аЬ траектории 8 элементарные участки лезвия осуществляют снятие слоя срезаемого материала движением подачи 8. Одновременно с этимна участке Ьс траектории 8 другие эле 25 ментарные участки лезвия 4 режущейчасти 2 посредством дополнительного,принудительного непрерывного перемещения осуществляют обработку шероховатости, образующейся на обработан 30 ной поверхности от,следов движения

Смотреть

Заявка

3815472, 26.11.1984

ПАРЕНЧИК ГЕННАДИЙ ИВАНОВИЧ

МПК / Метки

МПК: B23B 1/00

Метки: резцом, ротационным

Опубликовано: 30.03.1986
