Оринова

Номер патента: 1292870

Опубликовано: 28.02.1987

Авторы: Докучаев, Лукьянов, Межонов, Оринова, Тарасьев, Чавшино

МПК: B21D 15/00

Метки: металлических, сильфонов

...гофрированную оболочку в зоневпадин. подвергают поверхностномупластическому деформированию стальными шариками и проводят дорекристаллиэационный отжиг.П р и м е р. При изготовлениисильфонов типоразмера НС 38-13-0,2 ххб из нержавеющей стали марки4008 Х 18 Н 10 Т изготовили трубы шестиразмеров по наружному диаметру 30,02;29,48; 28,95; 28,41; 27,87 и 27,34 мм,Каждую трубу на всей длине продеФормировали путем протяжки с помощью45пуансонов через матрицы с круглымотверстием с изменением диаметра состепенью деформации, равной 0,3 ,Металл перед деформированием имелследунчпие свойства: б =59-70 кгс/мм,28-32%; Юр = 22-24%,пблй.Трубы после их дейормированияимели следующие размеры: 27,95 х 0,2;27,45 х 0,2; 26,95 х 0,2; 26,45 х 0,2;25,95 х 0,2 и...

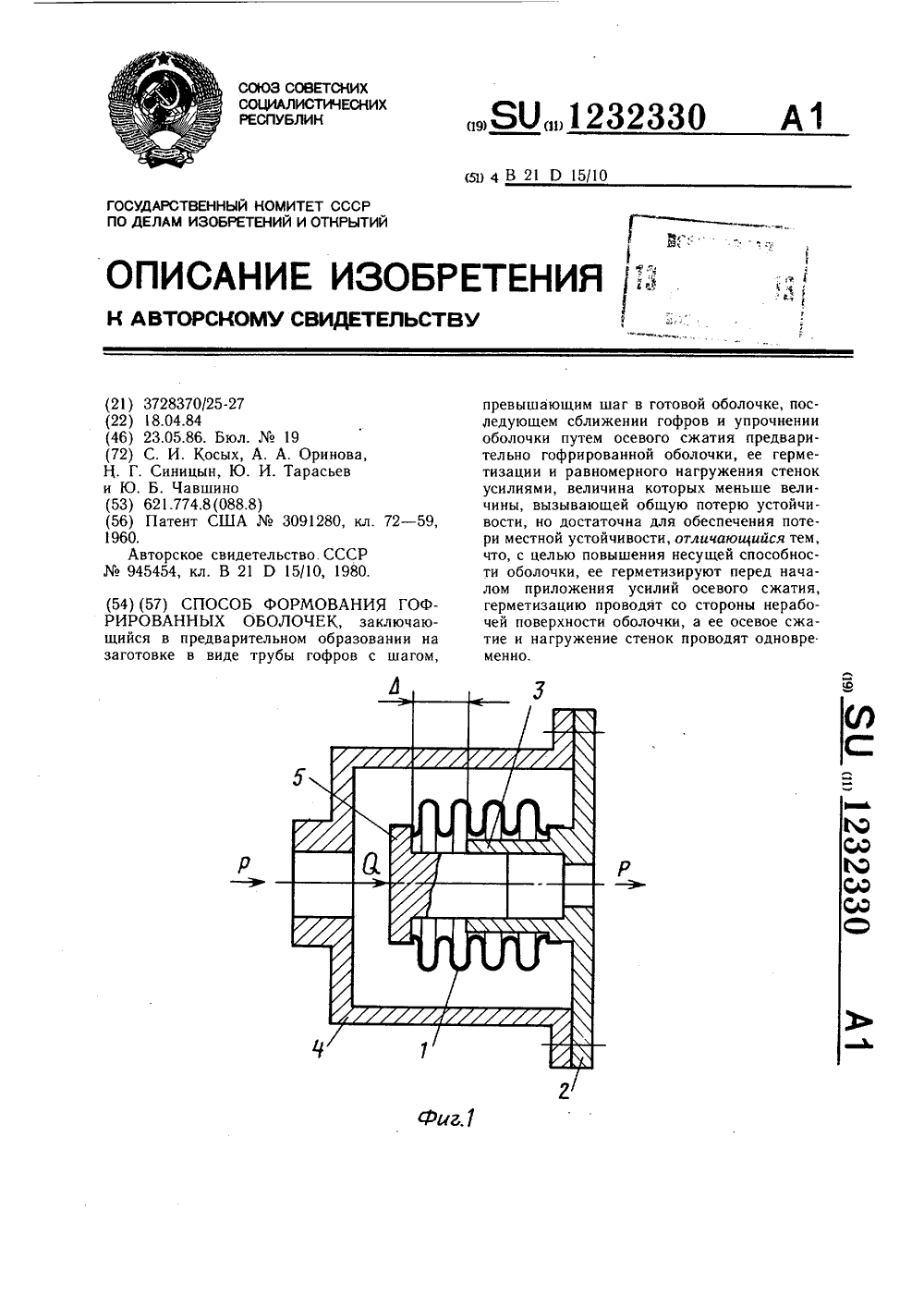

Номер патента: 1232330

Опубликовано: 23.05.1986

Авторы: Косых, Оринова, Синицын, Тарасьев, Чавшино

МПК: B21D 15/10

Метки: гофрированных, оболочек, формирования

...на наружную боковую поверхность оболочки.В случае уплотнения гофров гофрированной оболочки с внутренней рабочей поверхностью 6 последнюю устанавливают на крышку 7 с упором 8 камеры 9 высокого давления и герметизируют с помощью стакана 10, втулки 11 и уплотнения 12 со стороны наружной поверхности. После чего нагружают аналогично.Давление Р выбирают в интервале Р, - Рнакс, где Рсм - давление, вызывающее местную потерю устойчивости оболочки; Ркас - давление, вызывающее общую потерю устойчивости. Величина Р определяется конечными условиями эксплуатации,Давления Р,и Рмакс определяются эк спериментально, для теоретического расчета Рщс принимают равным давлению разрушения оболочки, а Р, рассчитывают по формуле Данным способом...

Номер патента: 1109424

Опубликовано: 23.08.1984

Авторы: Галай, Карасик, Клингер, Нетесина, Оринова, Серова, Чавшино

МПК: C10M 3/02

Метки: вытяжки, глубокой, металлических, смазка

...е с;)ят пст скорости стс,лжлеция частиц глины и талька. Опрепелеце процзтолят слелуюпик Образом: хоропо перемеПа и 1 т 1 С. Об Р Д 3:Пт) Г МЛ 3 О К ПОМ(сПсЗЮТ 13 т)гс:цц:рь е к(г гт ю 1 ОО мл и 1 ь-., рЧКс 3 сст тт Г;т) тс тт, ггс Птдгкщ гтгсс г О - сс О С(с П.б; . цт;т)лт ц) )5)еркаппей цгтпттдция цд Гтдбццттцпгтт, РГЛИ я тЕЧС ИЕ 2 Ч три "той темперлт ре це нлблюла:тось Тт сд ( Г 51 О Р тсс Я Г М Д 3 к И, Р Е З с, ся т, т;т т Ы , с С т,т -.и 31, Г,а,т(ск црц т тссбокоц тт)т)тяук зсготояок ц 3 тали ОХ 18111 ОТ и ггтлдцл ВТ 1-О прегтдтттгы ц табл. 2 и 3 с о с т ц Р т ( т ц с ц ц О,К(К ( ЛС ГЧ( т3 РЕЗ (сптт ТДТОЦ ЦСЦЫ - ПГ;1;11 с (Дс- ( асс тс;(3 стбтД т 3 М ПРс тТс 1 О 3 51,с с 1 РггтМЦ т Лс Т)т(тРЦКПЦ(нв ;. И,: 3)сгдт)ЦР: К Ц"Ц...

Номер патента: 1076166

Опубликовано: 28.02.1984

Авторы: Докучаев, Лукьянов, Межонов, Оринова, Петрушин, Сильченко, Тарасьев, Чавшино

МПК: B21D 15/00

Метки: металлических, сильфонов

...способ изготовления металли- еских силт(1 снов Из трубчатыхзаготовок путем меха 1 огидсавличесЗОкой Формовки кольцевьх гоФров на заготовке и поседуи 1 е 1 термостабилизации в разрезных кольцах 2),1.(.ДНХО таким спОссбсм мОГут бытьуУчв: - нь эк сплуатациснные качестватОлько си(ь 001 св Яз дисгерсисннс-Пель изобретения - повьюениеци(Лической прочности сильзоновиэ ти Занозы 1 и нер(авею(их сталейза счдет вырав 111 вания угрсчения пс ООбразующей Говры.Указс-ная цель достигается тем,что согласно способуизготовленияметаллических сильФснов из трубчатых за Гс сОВОк путем;ехан 01 дравлической Формовки ксльцевгх гоФровна заготовке и госледующей термсобработки, после Формовки кольцевыхгоФров их впадины подвергают поверхностной обработке стальными...

Номер патента: 960231

Опубликовано: 23.09.1982

Авторы: Автушенкова, Биненко, Болотин, Брескина, Ларина, Оринова, Постолов, Проскуряков, Шангин, Щербина, Яковлев

МПК: C10M 3/02

Метки: давлением, металлов, смазка, холодной

...сушкой. Введение малых количествпентопласта позволяет направленноизменить структуру и свойства полиэтилена. При этом содержание 15 мас. пентопласта (ПТП) являетсяоптимальным количествоМ, необходиммдля образования мелкокристаллическойструктуры полиэтилена, Образованиетакой структуры обеспечивает максимальное улучшение износостойкости продукта и, следовательно, его экранирующих свойств. Продукт совместногоосаждения получается микрогетерогенный, двухфазный, но выделить вводимую добавку ПТП в виде отдельной фазыневозможно; расслоения продукта непроисходит. В случае введения меньших:количеств пентопласта, чем1 мас., в системе. образуются как гетерогенного, так и гомогенного типазародышеобраэователи. Превышение.5 мас. пентоплаата приводит...

Номер патента: 872595

Опубликовано: 15.10.1981

Авторы: Докучаев, Межонов, Оринова

МПК: C22F 1/18

Метки: сплавов, титановых

...4-7 мин.872595При упрочнении микрошариками диаметром 0,16-0,20 мм благодаря их малой массе обеспечивается высокая скорость полета рабочих шариков, вследствие чего поверхностный слой формируется при скоростях деформации примерно на 1-2 порядка выше, чем при обычной дробеструйной обработке или гидрогалтовке. Это дает воэможность получить достаточно высокую ,кинетическую энергию соударения движущихся шариков с обрабатываемой деталью и создать в поверхностном слое необходимую глубину наклепа. При этом статическое давление при обработке микрошариками не превышает 5-10 кг, что позволяет эффективно испольэовать предложенный метод при упрочнении тонкостенных и маложестких деталей без нарушения устойчивости иискажения их геометрических...

Номер патента: 819158

Опубликовано: 07.04.1981

Авторы: Бердичевский, Брескина, Вихорев, Кутиков, Никитин, Оринова, Осадчук, Постолов, Проскуряков, Соловьев, Сыроежко

МПК: C10M 5/12

Метки: смазка, холодной, штамповкиметаллов

...Метилциклогексанол4-Метилциклогексанол Осерненные жирные кислоты процесса пиролиза касторового масла 1,0 - 30,0 0,72 - 14,4 0,03 - О,б 0,12 г - 2,4 0,13 - 2,6 Остальное ТаблицаСодержание компонентов, вес. О 7 о Компонент пример 5 пример 2 пример 3 пример 4 ЭО14,40,62,426 9510,8 045 18 1,95 30 7,2 03 1,2 1,3 20 14,4 0,6 2,4 26 До 100 До 100 До 100 До 100 Испытания смазки (ОМЦ) проводят при холодной деформации образцов из не- ЗО ржавеющей стали (Х 18 Н 10 Т) на прессе Зри ксена.Смазку испытывают в сравнении с сырыми и осерненными жирными кислотамиМарка стали Вид смазки Х 18 НЦ)ТХ 18 Н 1 ОТ 1612 ХЗН,167 Х 18 НЮТ Х 8 Н 1 ЮТ Х 18 Н 10 Т Х 18 Н 1 ОТ 3400 3600 35 ОО 34 бО 3300 12 .14 15 :17 ,6 3 4 5 6 7 Целью изобретения является повышение...
