Способ формирования гофрированных оболочек

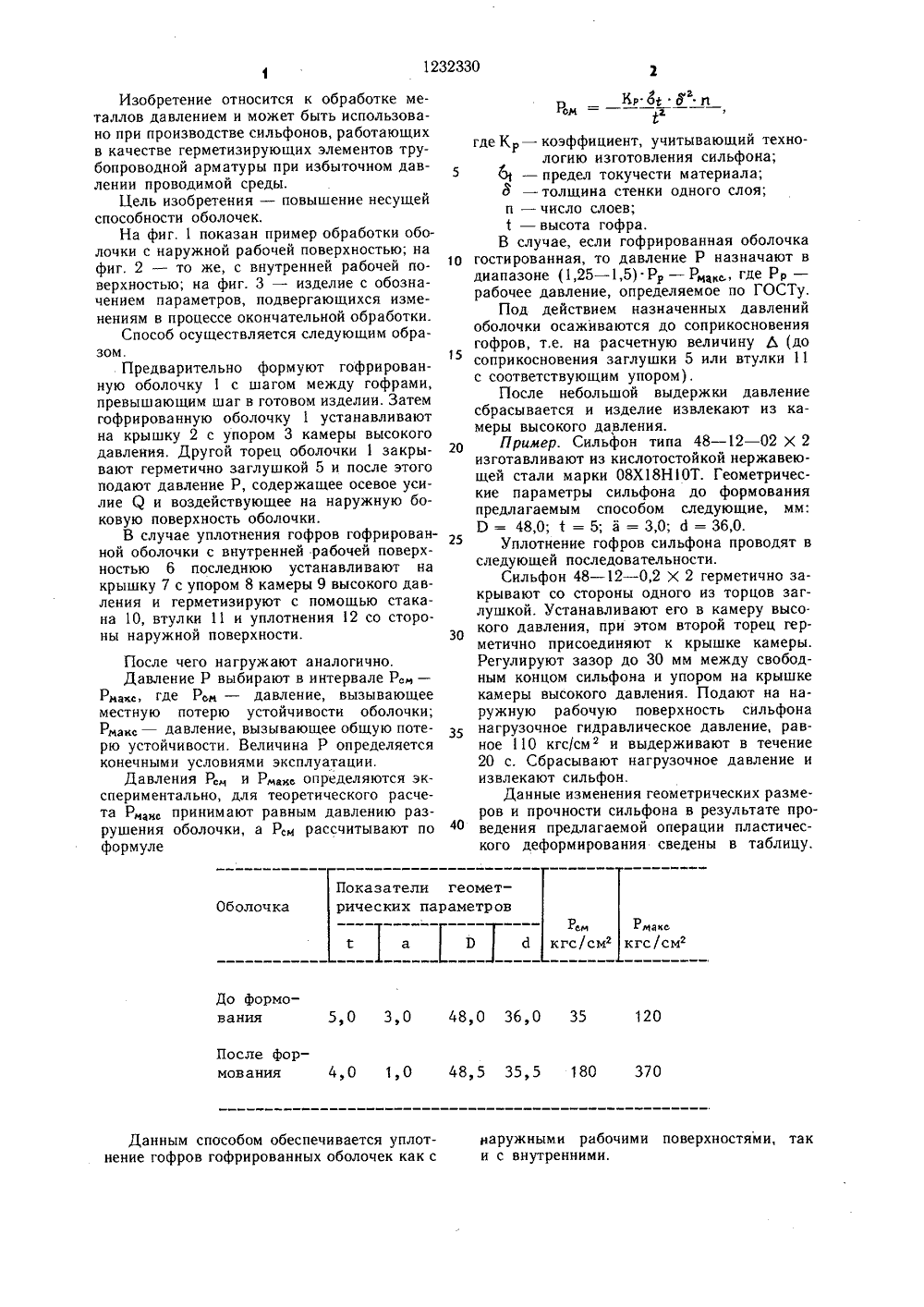

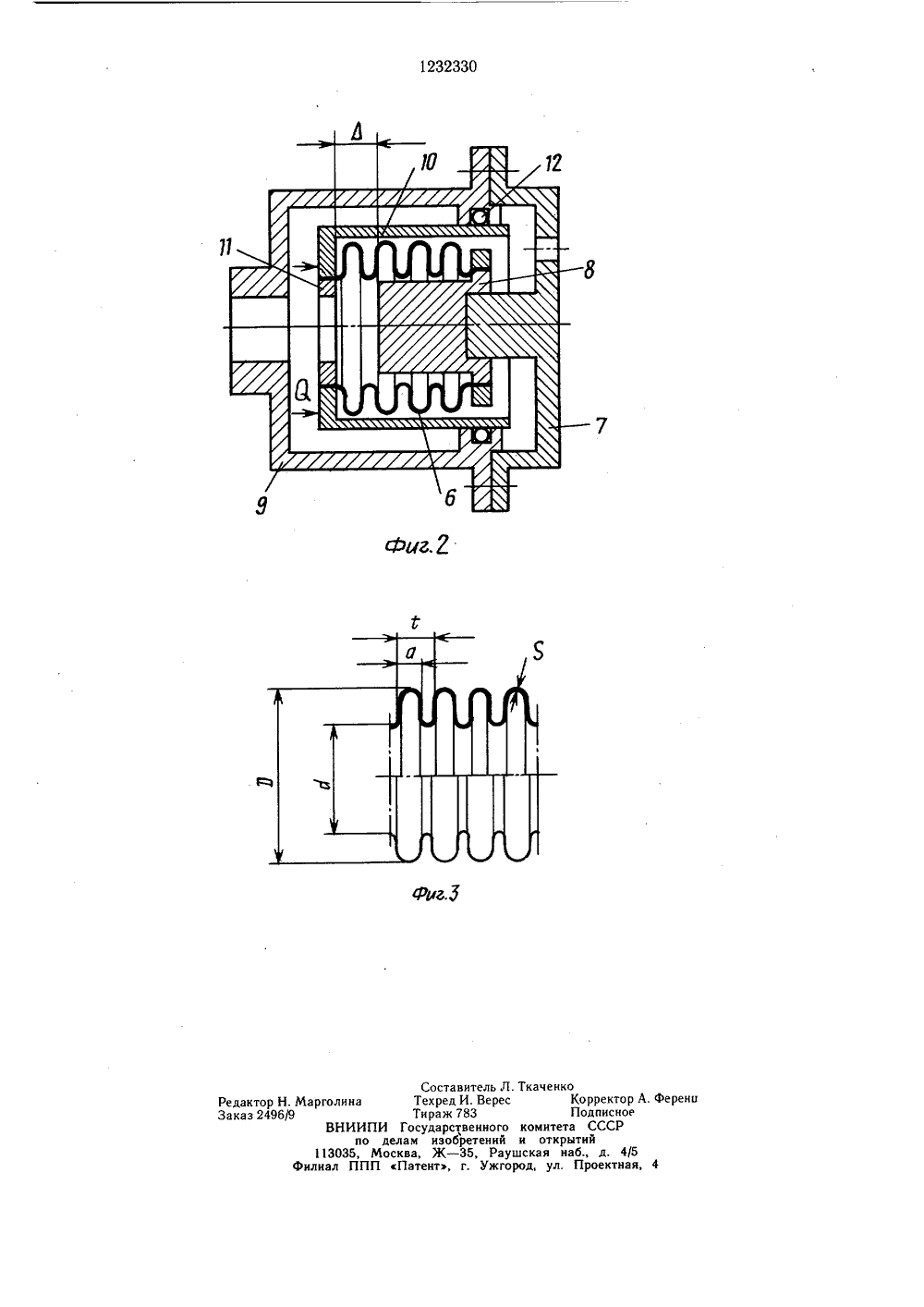

)9) 80 О 1 а 1 4 В 21 Р 15/10 ОП АНИЕ ИЗОБРЕТЕ ЬСТ ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИИ АВТОРСКОМУ СВИ(54) (57) СПОСОБ ФОРМОВАНИЯ ГОФРИРОВАННЫХ ОБОЛОЧЕК, заключающийся в предварительном образовании на заготовке в виде трубы гофров с шагом,превышающим шаг в готовой оболочке, последующем сближении гофров и упрочнении оболочки путем осевого сжатия предварительно гофрированной оболочки, ее герметизации и равномерного нагружения стенок усилиями, величина которых меньше величины, вызывающей общую потерю устойчивости, но достаточна для обеспечения потери местной устойчивости, отличающийся тем, что, с целью повышения несущей способности оболочки, ее герметизируют перед началом приложения усилий осевого сжатия, герметизацию проводят со стороны нерабочей поверхности оболочки, а ее осевое сжатие и нагружение стенок проводят одновре. менно.1232330 Показатели геометрических параметров Оболочка Рвч Рмакс кгс/см кгс/см1Х й а Э с 1 До формования 5 эО ЗэО 48 эО ЗбэО 35 120 После формования 4,0 1,0 48,5 35,5 180 370 Изобретение относится к обработке металлов давлением и может быть использовано при производстве сильфонов, работающих в качестве герметизирующих элементов трубопроводной арматуры при избыточном давлении проводимой среды.Цель изобретения - повышение несущей способности оболочек.На фиг. 1 показан пример обработки оболочки с наружной рабочей поверхностью; на фиг, 2 - то же, с внутренней рабочей поверхностью; на фиг. 3 - изделие с обозначением параметров, подвергающихся изменениям в процессе окончательной обработки.Способ осуществляется следующим образом,Предварительно формуют гофрированную оболочку 1 с шагом между гофрами, превышающим шаг в готовом изделии, Затем гофрированную оболочку 1 устанавливают на крышку 2 с упором 3 камеры высокого давления, Другой торец оболочки 1 закрывают герметично заглушкой 5 и после этого подают давление Р, содержащее осевое усилие Я и воздействующее на наружную боковую поверхность оболочки.В случае уплотнения гофров гофрированной оболочки с внутренней рабочей поверхностью 6 последнюю устанавливают на крышку 7 с упором 8 камеры 9 высокого давления и герметизируют с помощью стакана 10, втулки 11 и уплотнения 12 со стороны наружной поверхности. После чего нагружают аналогично.Давление Р выбирают в интервале Р, - Рнакс, где Рсм - давление, вызывающее местную потерю устойчивости оболочки; Ркас - давление, вызывающее общую потерю устойчивости. Величина Р определяется конечными условиями эксплуатации,Давления Р,и Рмакс определяются эк спериментально, для теоретического расчета Рщс принимают равным давлению разрушения оболочки, а Р, рассчитывают по формуле Данным способом обеспечивается уплотнение гофров гофрированных оболочек как с КР 8 8" ЙРсм агде К - коэффициент, учитывающий технологию изготовления сильфона;61 - предел токучести материала;8 - толщина стенки одного слоя;п - число слоев;1 - высота гофра.В случае, если гофрированная оболочка1 О гостированная, то давление Р назначают вдиапазоне (1,25 - 1,5) Р - Рцс, где Рр -рабочее давление, определяемое по ГОСТУ,Под действием назначенных давленийоболочки осаживаются до соприкосновениягофров, т.е. на расчетную величину Д (досоприкосновения заглушки 5 или втулки 11с соответствующим упором),После небольшой выдержки давлениесбрасывается и изделие извлекают из камеры высокого давления.Пример. Сильфон типа 48 - 12 - 02 Х 2изготавливают из кислотостойкой нержавеющей стали марки 08 Х 18 НОТ. Геометрические параметры сильфона до формованияпредлагаемым способом следующие, мм:Р= 48,0; 1=5; а=3,0; 4=36,0.Уплотйение гофров сильфона проводят вследующей последовательности.Сильфон 48 - 12 - 0,2 Х 2 герметично закрывают со стороны одного из торцов заглушкой. Устанавливают его в камеру высо.30кого давления, при этом второй торец герметично присоединяют к крышке камеры.Регулируют зазор до 30 мм между свободным концом сильфона и упором на крышкекамеры высокого давления. Подают на наружную рабочую поверхность сильфонанагрузочное гидравлическое давление, равное 110 кгс/см и выдерживают в течение20 с. Сбрасывают нагрузочное давление иизвлекают сильфон.Данные изменения геометрических размеров и прочности сильфона в результате про 40 ведения предлагаемой операции пластического деформирования сведены в таблицу,наружными рабочими поверхностями, таки с внутренними.1232330 Фиг.2 Редактор Н. МарголЗаказ 2496/9ВН 113илиа Составитель Л. Ткаченконна Техред И. Верес Корректор А. ферениТираж 783 ПодписноеИИПИ Государственного комитета СССРпо делам изобретений и открытий35, Москва, Ж - 35, Раушская наб., д. 4/5ППП Патент, г. Ужгород, ул. Проектная, 4
