Мичков

Номер патента: 1763085

Опубликовано: 23.09.1992

Авторы: Демидов-Полякман, Костылев, Крюков, Липухин, Мичков, Смирнов, Сысоев, Чарушников, Шапуров

МПК: B22D 11/06

Метки: кристаллизатор, литья, непрерывного

...1 и в емкость 6(зона первичного охлаждения), из которой далее с помощью 45 полочки 7 вода поступает в зону вторичногоохлаждения 8. Соприкасаясь с поверхностью кольца 1, водоохлаждаемой стенкой 4 и с перегородками 9, металл охлаждается и начинается его кристаллизация. При даль нейшем вращении кольца 1 металл попадает в зону вторичного охлаждения 8 и окончател ьно затвердевает. Далее осуществляют поворот кольца 1 на 180", затем его останавливают и одновременно прекраща ют подачу жидкого металла (перекрываютлетку в миксере) в кристаллизатор, Отлитая заготовка теперь находится в нижнем положении, а соседняя формообразующая полость, будучи полой, оказывается наверху. В пазы 13 закладывают арматуру 14, подают5 10 15 20 25 30 35 40 45 50...

Номер патента: 1719346

Опубликовано: 15.03.1992

Авторы: Бураев, Гейс, Мичков, Усова

МПК: C04B 28/00

Метки: бетонная, смесь

...о фракций, : 20 мм 70; 10 мм 20; 25 мм 10. (Д Спекательный шлам Богословского алюми- ф ниевого завода по вяжущим свойствам зна- О чительно отличается от красного шлама.Гранулометрический состав гидрохими- . с ческого бокситового шлама, : 5 уекм 42 - Ф 52; 5-10 мкм 6-10; 10-15 мкм 8-10; 15 ф -20 мкм 8 - 15; 20 - 26 мкм 11-20. Плотность 3,18 - 3,40 г/см,Примеры предлагаемых составов бетонной смеси приведены в табл.1.Испытания бетона на прочность и долговечность производили согласно ГОСТ 101080-78.1719346 Результаты испытаний приведены в табл.2,Как показали результаты исследования, предрэгаемая бетонная смесь, где в качестве вяжущего применяется измолотый бокситов ый шлам Богословского алюминиевого завода, имеет прочность на 25 - 30...

Номер патента: 1709171

Опубликовано: 30.01.1992

Авторы: Аминов, Вихляев, Киракосян, Мичков, Распопин

МПК: F27D 17/00

Метки: газах, дожигания, камера, окиси, технологических, углерода

...торца, т,е, 1 20, оптимальное отношение = 0,3-0,6,бОбпри ( 0,3 значительно увеличивается сопротивление камеры дожигания без существенной интенсификации процесса перемешивания; путем изменения живого сечения каналов 5 можно в широких пределах варьировать соотношение количества атмосферного воздуха и технологических газов; профиль тангенциальной составляющей скорости газа практически не отличается от известных профилей, полученных для циклонов различных конструкций, В предлагаемом устройстве не обнаружен характернь 1 й для циклоннных камер обратный кольцевой ток.Ввод воздуха по тангенциальным панелям у одного торца цилиндрического пэтрубка и отсос продуктов горения по гаэоходу тангенциально, но расположенному у другого торца патрубка,...

Номер патента: 1363184

Опубликовано: 30.12.1987

Автор: Мичков

МПК: G06F 7/06

Метки: ранжирования, чисел

...подаче первого тактовогосигнала на вход 13 устройства первое число заносится в регистр 5 результата, на первом (верхнем) выходе распределителя 1 импульсов появляется сигнал. Далее число поступает на входы схем 3 сравнения и черезгруппу 4 элементов И заносится врегистр 2, Первый триггер устанавливается в единичное состояние. Навходы узла 6 анализа поступит сигналтолько спервой схемы 3 сравнения. С выхода узла 6 анализа код единицызапишется в первый счетчик 12, чтоозначает, что поступившее число является первым.При подаче второго тактового сигнала на вход 3 устройства появляется сигнал на втором выходе распределителя 1 импульсов. Число записы вается в регистр 2 . Если число впервом регистре 2 меньше его, то кпервому...

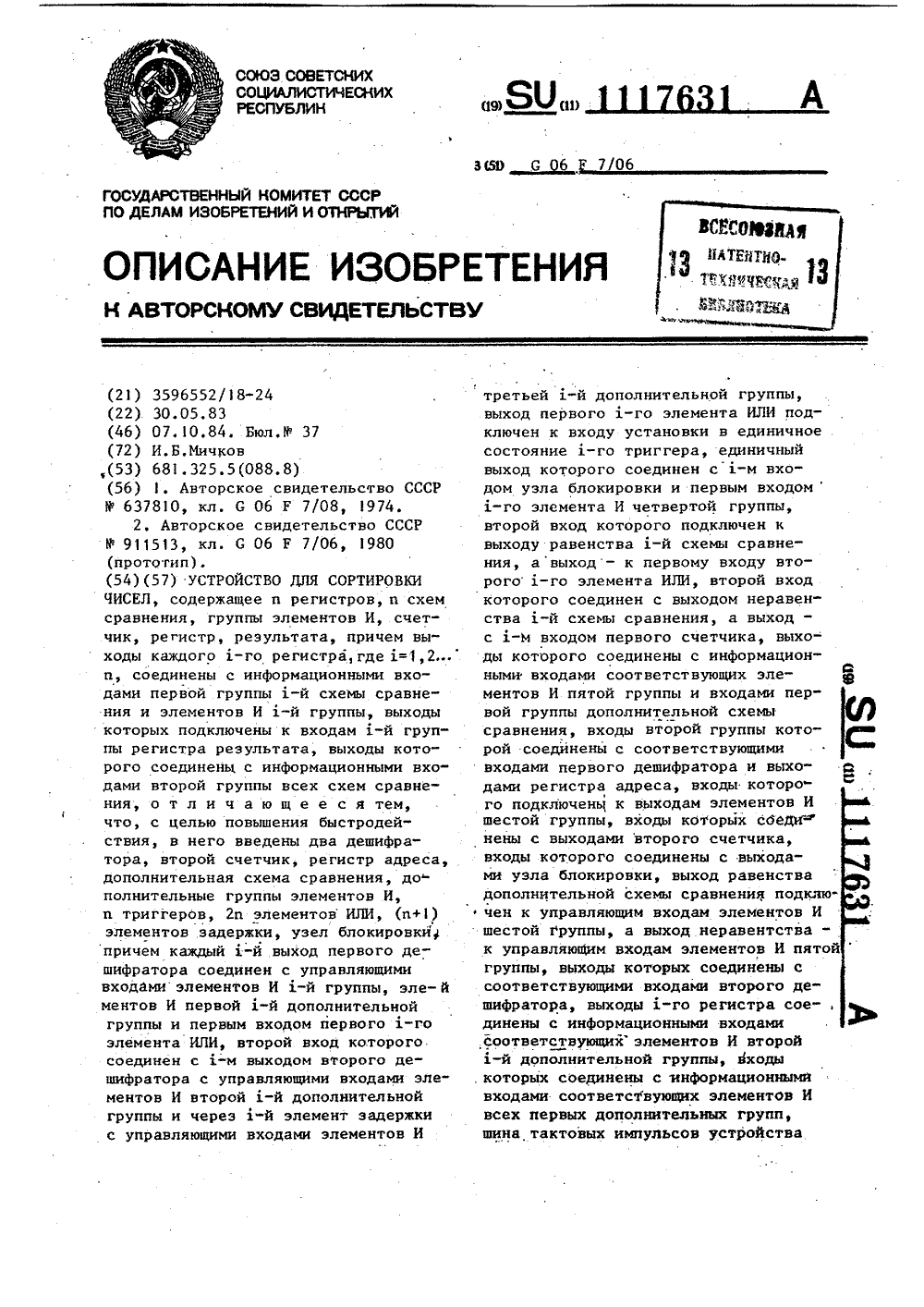

Номер патента: 1117631

Опубликовано: 07.10.1984

Автор: Мичков

МПК: G06F 7/06

Метки: сортировки, чисел

...расшифровка адре 55 са ипоявляется сигнал на первом(верхнем) выходе дешифратора. При этом устанавливаеся в единичное сос тояние верхний триггер 7, подготав ра соединен с управляющими входами элементов И 1 -й группы, элементов И первой 1 -й дополнительной группы и первым входом первого.1 -го элемен-та ИЛИ, второй вход которого соединен с 1 -м выходом второго дешифратора с управляющими входами элементов И второй 1 -й дополнительной груп. пы и через 1 -й элемент задержки с управляющими входами элементов И , 0тертьей 1 -й дополнительной группы, выход первого 1 -го элемента ИЛИ подключен к входу установки в единичное состояние.1 -го триггера, единич ный выход которого соединен с 1 -м 5 входом узла блокировки и первым входом 1 -го...

Номер патента: 1111164

Опубликовано: 30.08.1984

Авторы: Высоцкий, Мичков, Шубинский

МПК: G06F 9/50

Метки: запросов, многоканальное, обслуживания, приоритетного

...обслуживаниязапросов, содержащее в каждом кана -ле регистр, дешифратор, элемент ИЛИи в каждом канале, кроме последнего,элемент И, причем выход регистраканала соединен с входом дешифратора канала, вход регистра канала является соответствующим кодовым входом устройства, введены шифратор,а в кажд 9 й канал схема сравнения,причем выходы дешифраторов каналовсоединены с входами элементов ИЛИсвоего и всех остальных каналов,прямые выходы элементов ИЛИ каналов,кроме последнего, подключены к входам элементов И своих каналов, аинверсные выходы элементов ИЛИ каналов подключены к входам элементов И йредыдущих каналов, выходы -элементов И подключены к соответствующим входам шифратора, последнийвход которого соединен с прямым выходом элемента ИЛИ...

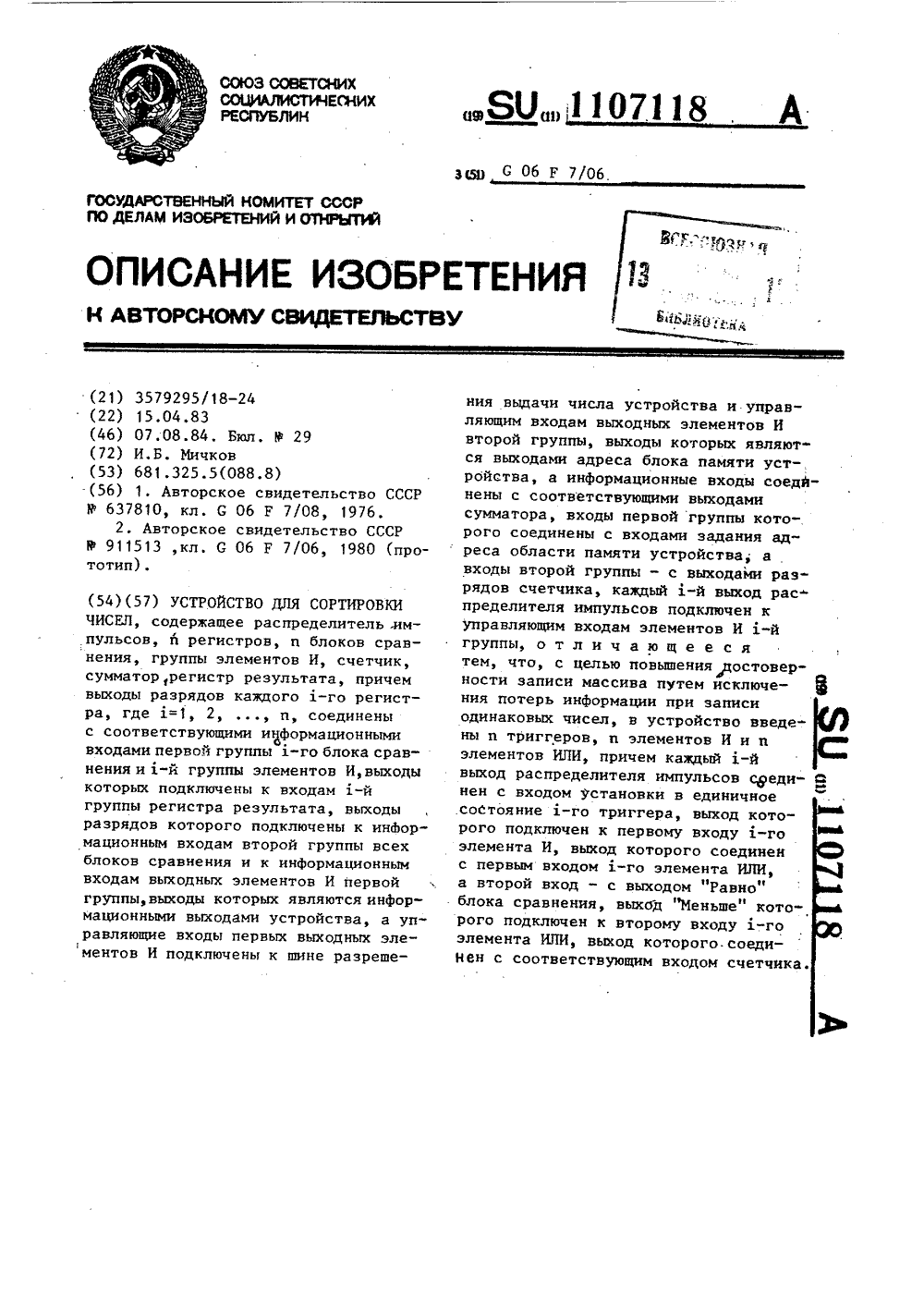

Номер патента: 1107118

Опубликовано: 07.08.1984

Автор: Мичков

МПК: G06F 7/06

Метки: сортировки, чисел

...сумматор регистр результата, причем выходы разрядов каждого д-го регистра, где =1, 2, , и, соединены соответствующими информационными входами первой группы х-го блока сравнения и -й группы элементов И, выходы которых подключены к входам -й группы регистра результата, выходы разрядов которого подключены к информационным входам второй группы1всех блоков сравнения и к информационным входам выходных элементов И первой группы, выходы которых являются информационными выходами устройства, а управляющие входы первых выходных элементов И подключены к шине разрешения выдачи числа устройства и управляющим входам выходных элементов И второй группы, выходы которых являются выходами адреса блока памяти устройства, а информационные входы...

Номер патента: 966491

Опубликовано: 15.10.1982

Авторы: Волков, Герасимов, Ларионов, Мичков, Склянкин

МПК: G01B 11/02

Метки: дифракционными, линейных, объектах, плоских, размеров, структурами, тестовыми, формы, элементов

...фотоприемник установлен с возможйостью поворота вокруг точки пересечения оптической оси и базовой плоскости держателя объекта измерения, плоскость входного окна фотоприемника расположена по касательной к траектории его перемещения.На чертеже изображена принципиальная схема устройства для измерения линейных размеров и формы элементов на плоских объектах с дифракционными тестовыми структурами.Устройство содержит последонательно расположенные на оптической оси источник 1 когерентного света, например квантовый генератор, первую лин 30 зу 2, апертурную диафрагму 3, вторую линзу 4, третью линзу 5, фото" приемник 6 с блоком 7 управления и обработки сигнала и держатель 8 объекта 9 измерения. Фотоприемник б 35 установлен с возможностью...

Номер патента: 891807

Опубликовано: 23.12.1981

Автор: Мичков

МПК: C25C 3/10

Метки: алюминиевого, анодных, боковым, извлечения, машинка, токоподводом, штырей, электролизера

...осуществляется от одного силового двигателя, с ограничением передаваемого крутящего момента на вин 15 товую пару посредством муфты 6, которая выполняет функции сцепной иограничительной, что позволяет обеспечить автоматическбе взаимодействиеэтих механизмов в ходе процесса выдергивания штыря. Формула изобретения шатунный механизм машинки состоит из кривошипа 7, шатуна 8 с закрепленным на нем захватом 9 и извлекаемого из анода 1 О штыря 1). Кривошипно-шатунный механизм приводится в действие от силового двигателя Э через червячную передачу 12. При этом штырь 11 при работе механиэма выполняет роль ползуна.Машинка работает следующим образомВ процессе выдергивания штыря кривошипно-шатунного механизма и винтовая пара, составляющие...

Номер патента: 729070

Опубликовано: 25.04.1980

Автор: Мичков

МПК: B29C 17/12

Метки: арматуры, облоя, полимерных, удаления

...с приводом 15 его поворота. Подвижный относительно поворотного диска обрабатывающий инструмент 16, который может быть выполнен в виде ролика 17 с кольцевым пазом 18 и насеченной рабочей поверхностью 19 или в виде рейки 20 с продольным пазом 21 и насеченной рабочей поверхностью 22. Устройство содержит питатель 23 для подачи деталей к поворотному диску.Включают привод 15, который через редуктор 13 передает вращение (в данном случае) ролику 17 с постоянной угловой скоростью. Детали 24 загружают в питатель 23, по которому они поступают к поворотному диску 1. При взаимодействии мальтийского креста 12 с кулачком 14 передается вращение диску 1, в гнезда которого из питателя 23 попадают детали 24. При этом подающий ролик 6 обеспечивает их...

Номер патента: 720189

Опубликовано: 05.03.1980

Автор: Мичков

МПК: F04B 49/00

Метки: насосной, производительной, установки

...расположенного перпендикулярно к плоскости последней,На чертеже схематически показананасосная установка с устройством длярегулирования ее производительности,продольный разрез.Установка содержит регулирующий элемент, выполненный:в виде поворотной за/слонки 1, связанной с поплавком 2 посредством рычага 3 перпендикулярногок плоскости заслонки, и расположеннойв нагнетательном патрубке 4 насоса 5,720189 меняемых материалов и даЕт ВОЗмсжНОСтЬ работы с агрессивными жидкостями. размещенном во внутренней полости Арезервуара-накопителя ,э,УстройстВО для реГулирования произ==водительностц насосной установки работа-"ет следующим образом,Прц повышении уровня жидкости Врезервуаре.накопителе 6 поплавок 2 ня=Одцтся В Верхнем положении,. рычаг...

Номер патента: 606762

Опубликовано: 15.05.1978

Автор: Мичков

МПК: B65B 15/04

Метки: упаковки

...13, регулируемый кривошипный механизм 14, храповойЮ механизм 15, передаточное и сменноезубчатые колеса,6 и 17, зубчатое колесо 18 с кулачком 19, коробку 20 для готовой кассеты и счетчик изделий.Счетчиком изделий служат удлиненные участки 21 образующей, расположенные между последним и первым выступами 6 и впа динами 7роторов 5 и между последним и первым углублениями 9 колес 8.Устройство работает следующим образом. 1 о При включении электродвигателя 12 момент вращения передается через обгонную муфту, регулируемый кривошипный механизм 14 храповое колесо механизма 15, передаточное зубчатое колесо 16 и сменные зубчатые колеса 17 протяжным роторам 5 мь, ханизма для гофрирования ленты и колесам 8 механизма для укладки изделий, При этом лента 2...

Номер патента: 286500

Опубликовано: 01.01.1970

Авторы: Костылев, Мичков

МПК: F04B 13/02

Метки: грязевой, двухжидкостный, насос

...компенсаторов 4, б, помещенных между рабочим цилиндром и клапанной коробкой, снабженных соосно расположенными в них осадительными трубами б, 7, соединенными с цилиндром насоса, клапаном-золотником, состоящим из корпуса 8 с тремя каналами 9 - 11, крайние из которых соединены с верхней частью трубчатых компенсаторов и с приводными полостями клапана-золотника, а средний - с расходной емкостью 12, и трехпоршневого золотника 13. Расходная емкость открыта сверху и снабжена регулятором уровня 14 жидких сред. Для заполнения компенсаторов и цилиндра рабочей жидкостью имеются вентили 15, для разгрузки - вентиль 1 б, для отбора проб - вентили 17.Работает насос с клапаном-золотником следующим образом.При движении поршня 2 по стрелке А золотник 1 З...

Номер патента: 258631

Опубликовано: 01.01.1970

Авторы: Кузьмин, Мичков

МПК: G01B 5/25

Метки: валов, величины, двух, несоосности

...которой имеют постоянные магниты. 15Эти отличия создают условия для повышения точности измерения и расширения диапазона диаметрсв проверяемых валов.На фиг. 1 изображено описываемое приспособление; на фиг. 2 - основание приспособле ния, вид сбоку с частичным разрезом.Приспособление содержит.два индикатора 1 и 2 для отсчета отклонений, узел крепления индикатора 1 на одном из валов, выполненный в виде основания 3 и стойки 4. Индикатор 2 25 установлен на стойке 4. На другом валу имеется упор 5 с узлом его крепления, имеющим основание б и стойку у. 1 квисдое основание вы. поааепо в виде тайной пепи, ввшьа 8 которот имеют постоянные магниты 9.Для выполнения замеров приспособление устанавливают на монтируемые валы 10 и 11, на которых оно...

Номер патента: 222166

Опубликовано: 01.01.1968

Авторы: Костылев, Мичков

МПК: F04B 19/22

Метки: грязевой, двухжидкостной, насос

...компенсаторов, помещенных между цилиндром насоса и клапанной коробкой, причем компенсаторы и цилиндр насоса заполнены нейтральной рабочей жидкостью, а клапанная короока - перекачиваемой жидкостью, отличаюиийся тем, что, с целью предохранения цилиндра насоса от абразивных частиц, компеисаторы снабжены соосно расположенными в пих осадительными трубами, соединенными с цилиндром насоса,Известны грязевые двухжидкостные насосы для нагнетания глинистого раствора в буровые скважины, содержащие разделительные устройства в виде вертикальных тру бчатых компенсаторов, помещенных между цилиндра ми насоса и клапанными коробками. Компенсаторы и цилиндры насоса заполнены нейтральной рабочей жидкостью, а клапанные коробки - жидкостью, перекачиваемой в...

Номер патента: 208964

Опубликовано: 01.01.1968

Авторы: Грефенштейн, Мичков

МПК: C25C 3/10

Метки: автоматический, алюминиевых, анодных, захват, извлечения, штырей, электролизеров
