Аппарат для обработки целлюлозосодержащего материала

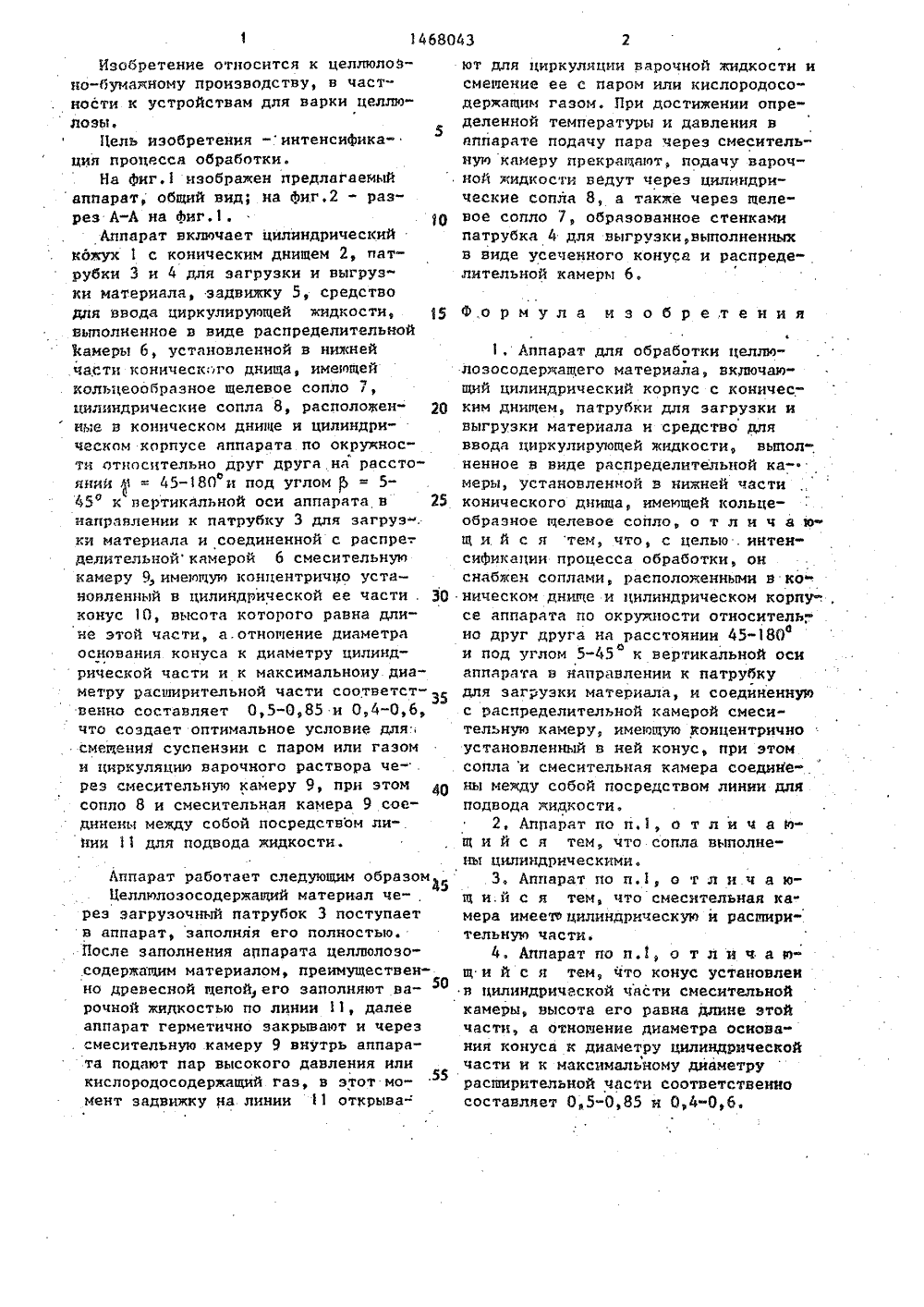

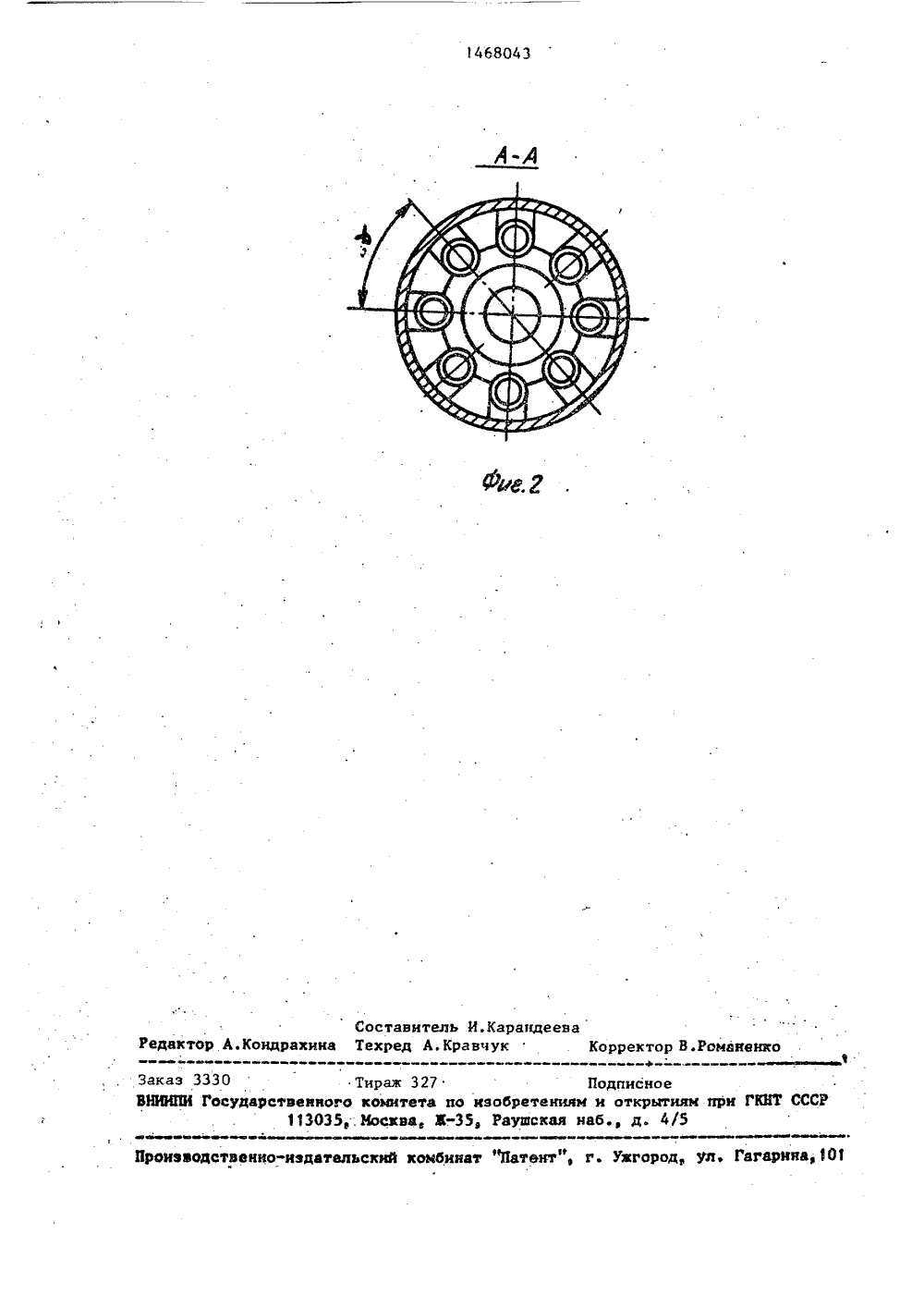

ОЮЭ СОВЕТСКИХ ОЦИАЛИСТИЧЕСНИРЕСПУБЛИК С 7/О ПО ОЛИСАНИЕ ИЗОБРЕТЕН МУ СВИ ТВУ ДЕТЕЛЬС Н АВТОРСНО дстбун,ОЗО к целлюлозв частУДАРСТВЕННЫЙ КОМИТЕТЭОБРЕТЕНИЯМ И ОТНРЫТИЯМГКНТ СССР(71) Всесоюзное научно-произво венное объединение целлюлозномажной промышленности(56) Авторское свидетельство СССР 1 867984, кл. 0 2 С 7/00, 1979. (54) АППАРАТ ДЛЯ,ОБРАБОТКИ ЦЕЛИЛ СОДЕРЖАЩЕГО МАТЕРИАЛА(57). Изобретение относится но-бумажному производству,ности к устройствам для варки целлюлозы,и позволяет интенсифицироватьпроцесс обработки целлюлозосодержащего материала. При достижении определенной температуры и давления ваппарате прекращают подачу пара через смесительную камеру 9 и подачуварочной жидкости осуществляют черезцилиндрические сопла 8, а также через кольцевое сечение, образованноестенками патрубка 4 для выгрузки материала, выполненного в виде усеченного конуса и. распределительной камерк 6. 3 з.п.й-лы, 2 ил.Изобретение относится к целлюлозно-бумажному производству, в частности к устройствам для варки целлюлозы,5Цель изобретения -интенсификация процесса обработки.На Фиг.1 изображен предлагаемыйаппарат, общий вид; иа Аиг.2 - разрез А-А на Фиг,1. 10Аппарат включает цилиндрическийкожух 1 с коническим днищем 2, патрубки 3 и ч для загрузки и выгруз"ки материала, задвижку 5, средстводля ввода циркулирующей жидкости,выполненное в виде распределительнойКамеры 6, установленной в нижнейчасти коническ:го днища, имеющейкопьцеообраэное щелевое сопло 7,цилиндрические сопла 8, расположенные в коническом днище и цилиндрическом корпусе аппарата по окружнос"ти относительно друг друга ня расстояний я = 15-180 и под углом= 545 к вертикальной оси аппарата в 25направлении к пятрубку 3 для эягруз".ки материала и соединенной с распре-.делительнойкямерой 6 смесительнуюкамеру 9,имеющую концентрично установленный в цилиндрической ее части . 30конус 10, высота которого равна длине этой части, а.отнощение диаметраоснования конуса к диаметру цилиндрической части и к максимальноиу диаметру расщирительной части соответст"венно составляет 0,5-0,85 и 0,4-0,6,что создает оптимальное условие для,смейения суспенэии с паром или газоми циркуляцию варочного раствора че- .рез смесительную камеру 9, прн этомсоппо 8 и смесительная камера 9 соединены между собой посредством линии 11 для подвода жидкости. Аппарат работает следующим образом Целлюлозосодержащий материал че-, рез загрузочный патрубок 3 поступает в аппарат, заполняя его полностью.После заполнения аппарата целлюлозосодержащим материалом, преимущественно древесной щепой его заполняют ва рочной жидкостью по линии 11, далее аппарат герметично закрывают и через смесительную камеру 9 внутрь аппарата подают пар высокого давления или кислородосодержащий газ, в этот момент задвижку на линии 11 открывают для циркуляции варочной жидкости исмещение ее с паром или кислородосодержащим газом, При достижении определенной температуры и давления ваппарате подачу пара через смесительную камеру прекращают, подачу варочной жидкости ведут через цилиндрические сопла 8, а также через щелевое сопло 7, обрязованное стенкамипатрубка А для выгрузки, выполненныхв виде усеченного конуса и распределительной камеры 6. Формула изобретенияФ1, Аппарат для обработки целлюлозосодержащего материала, включаю" щий цилиндрический корпус с коническим днищем, патрубки для загрузки и выгрузки материала и средство для ввода циркулирующей жидкости, вьп 1 олнениое в виде распределительной камеры, установленной в нижней части конического днища, имеющей кольцеобраэиое щелевое сопло, о т л и ч а ющ и. й с я тем, что, с целью .интенсификации процесса обработки, он снабжен соплами, расположенными в ко ническом днище и цилиндрическом корпу-., се аппарата по окружности относитель; на друг друга ня расстоянии 45-18 О и под углом 5-45" к вертикальной оси яппярятя в няправлении к патрубку для загрузки материала, и соединенную с распределительной камерой смеси- тельную камеру, имеющую концентрично установленный в ней конус, при этом сопла и смесительняя камера соединены между собой посредством линии для подвода жидкости.2, Аппарат по п.1, о т л и ч а ющ и й с я тем, что сопла выполнены цилиндрическими.3, Аппарат по п.1, о г и и ч а ющ и.й с я тем, что смеснтельиая ка" мера имеете цилиндрическую и расщири- тепьную части.4. Аппарат по п.1, о т л и ч а ющ и й с я тем, что конус установлен в цилиндрической части смесительной камеры, высота его равна длине этой части, а отношение диаметра основания конуса к диаметру цилиндрической части и к максимальному диаметру расширительной части соответственно составляет 05-0,85 и 0,4-0,6.ударствеи1130юаа1 ф, р. Уагород ельский комбинат "Пат агарина, 10 Производственно-изд Заказ ЗЭЗ ЗНИИПИ Го Тираж 327о о комитета по ив35,. Москва, %-35,Подписноеетениям и открытиямушская наб., д. 4/5
