Номер патента: 1175645

Опубликовано: 30.08.1985

Авторы: Горбунов, Гутерман, Иваненко, Кононец, Кудряшов, Маноха

МПК: B23K 11/14

Метки: многоточечной, сварки

...размещенной вне корпуса.На фиг. 1 схематически изображено устройство, вид со стороны электродов; на Фиг.2 - разрез А-А на Фиг.1. 25Корпус 1 состоит из двух половин, стянутых болтами 2, и образует с крышкой 3 замкнутую полость, запол" ненную рабочей жидкостью.Между корпусом и крышкой зажата ЗО эластичная диафрагма 4, контактирующая одной стороной с рабочей жид" 1 костью, а другой с электрододержателями 5. Последние выполнены в виде параллелепипедов с равными площадями оснований, которые составлены по боковым граням в прямоугольный многогранник. Фигурное окно в корпусе 1 повторяет контур упомянутого многогранника, который и устанавливается в нем. Подбором прокладок б обеспечивается возможность перемещения электрододержателей по...

Номер патента: 1131619

Опубликовано: 30.12.1984

Авторы: Горбунов, Енюков, Иваненко, Кононец, Маноха

МПК: B23K 11/28

Метки: клещи, контактной, сварки, точечной

...одного из рычагов выполнена расточка и поршень привода сжатия установлен в этой расточке, привод сжатия снабжен шарнирным двухзвенником, одно звено которого посредством роликовых опор связано со штоком поршня, а другое звено посредством блока тарельчатых пружин связано с другим рычагом.На фиг. 1 показаны предлагаемые клещи, общий вид; на фиг. 2- разрез А-А на фиг. 1.Рама трансформатора 1 несет ось вращения рычагов 2 и 3, на которых по одну сторону от оси закреплены электрододержатели 4 и 5, связанные с колодками трансформатора жесткими 6 и гибкими 1 шинами, а по другую - привод сжатия электродов. Последний включает поршень со штоком 8, установленный в расточке рычага 2, кронштейн 9 с гайкой, установленный в расточке рычага 3, резьбовой...

Номер патента: 1016112

Опубликовано: 07.05.1983

Авторы: Кононец, Маноха

МПК: B23K 11/28

Метки: клещи, контактной, сварки, точечной

...3 и имеет три рабочие полостиа,д,в,Два идентичных рычага 4 имеют"общую ось поворота 5, которая закреплена на наружном штоке 2 На рычагах4 через изоляцию закреплены электродо.держатели б с электродами 7 посредством крышек 8 и резьбовых соединений еЭлектрододержатели приспособленыдля крепления токоподводов, а такжедля регулирования вылета электрода.Шток 2 выполнен в виде вилки, нащеках которой закреплены пооднойповоротной скобе 9 и по одному упору10 в изделие. Внутренний шток 3 выполнен с прямоугольным окном, в котором подвижно установлен сухарь 11,радиусные поверхности которого обра,зуют две высшие кинематические парыс рычагами 4 при замыкании посред-ством пружин 12 и 13 разной жесткости. При этом нижняя пружина 13 ком"пенсирует...

Номер патента: 938909

Опубликовано: 30.06.1982

Авторы: Алексашин, Аненко, Зуев, Маноха, Чоботов

МПК: A23N 17/00

Метки: загрузки, пресса

...входами первого 4 и второго 5 элементов сложеУстройство работает следующим образом Одновременно с подачей наиряжения на электродвигатель 9 пресса и электродвигатель питателя (не показан) генератором 19, триггерным блоком 20 и дешифра 5 1 О 15 го 25 зо параметра в электронный коммутатор 22 и далее на второй вход элемента 8 сравнения, а через задатчик 13 регулируемого параметра на первый вход элемента 8 сравнения.Если загрузка пресса не достигает величины, при которой сигнал с выхода трансформатора 10 тока не превышает значения начального порога срабатывания, то на выходах элемента 8 сравнения будут сигналы О и управляющие импульсы регулирования вырабатываться не будут, а реле 16 будет отключено. В этом случае нормально замкнутым...

Номер патента: 876166

Опубликовано: 30.10.1981

Авторы: Алексашин, Куценко, Маноха, Чоботов

МПК: B02C 25/00

Метки: измельчающей, работы, установки

...Г 13.Однако эта система не обеспечивает максимальной производительности измельчающей установки.Цель изобретения в .повышизводительности измельчающеновкиЭта цель достигается тем, что система дополнительно снабжена датчиком токовой нагрузки измельчителя,который соединен с задатчиком регулятора.На чертеже изображена блок-схемасистемы,876166фки (технически это легко реализуемо) . Благодаря этому при одной итой же величине задания, выставляемой оператором, сигнал рассогласо-,вания разный и находится в обратной зависимости от значения токовой ю- нагрузки, не допуская ее повышения о или снижения за установленные пределыПредлагаемая система позволяетповысить производительность иэмель-.чающей установки. грузки привода измельчителя,...

Номер патента: 791368

Опубликовано: 30.12.1980

Авторы: Алексашин, Аненко, Дмитрук, Маноха, Чоботов, Юрченко

МПК: A23N 17/00

Метки: гранулирования, кормов, процессом

...10, регулирующий подачу горячего пара внутрьсмесителя пресса,Работа устройства управления происходит следующим образом.Сигналы от датчика. 3 токовой нагрузки главного привода пресса и кодового задатчика б регулятора непрерывно подаются н регулятор 7, которыйвырабатывает сигналы управляющих воздействий, поступающие на вход механиз- З 0ма 9 дистанционного управления производительностью питателя, что обеспечивает работу пресса при заданном уровне нагрузки. Сигналы с выхода логического устройства 5 поступают на входкодового задатчика б, изменяя его состояние, определяющее уровень нагрузкиглавного привода пресса. В стационарном режиме состояние кодового задатчика б соответствует максимально допустимой по мощности главного привода 40токовой...

Номер патента: 777464

Опубликовано: 07.11.1980

Авторы: Аненко, Анисимов, Воеводский, Дмитрук, Дудник, Маляревский, Маноха, Чоботов

МПК: G01G 11/08

Метки: весовой, действия, дозатор, непрерывного

...7, задатчик 8 производительности, регулятор 9,коммутатор 10, датчик 11 положения распределителя 4, элемент памяти 12, усилитель мощности И, привод 14 питателя 2,Дозатор работает следующим образом.Посредством распределителя 4 расходная емкость 1 наполняется материалом.Привод 14 приводит в действие питатель 2и начинается дозирование по величине сигнала управления, поступающего через усилитель 13 с элемента памяти 12, Изменение веса расходной емкости 1 и питателя 2 с материалом определяется весоизмерителями 3, преобразуется вторичным прибором 5 и поступает в блок дифференцирования б.С блока дифференцирования б сигнал, пропорциональный скорости изменения веса (фактическая производительность) поступает в элемент сравнения 7, куда...

Номер патента: 682269

Опубликовано: 30.08.1979

Авторы: Аненко, Дудник, Кузьменко, Маноха, Чоботов

МПК: B02C 25/00

Метки: агрегатов, группой, параллельного, работающих, размольных

...с предельно допусслучае превышения ее агрегатСпособ заключается в следуюВ зависимости от рецепта проределяют суммарную заданнуютельностьЯ,:, и распределяют нагрузки=на каждый работающий агрегатнально сумме заданных произвоП ей Л;=К - Яз(К -1Ф1=1орциональности, а - ктих дробилок).682269 15 Формула изобретения 1 ( ( У 1= К - , М,1 Р, 1 пХ Составитель В. Губарев Техред Н. Строганова Редактор Т. Пилипенко Корректор И. Симкина Заказ 760/970 Изд.487 Тираж 727 ПодписноеНПО Поиск Государственного комитета СССР по делам изобретений и открытий113035, Москва, уК, Раушскан наб, д. 4/5 Тип. Харьк. фил. пред. Патеп В ходе процесса измеряют потребляемые мощности Р 1 Ри производительности размольных агрегатов Я 1,Я, определяют суммарную фактическую...

Номер патента: 647080

Опубликовано: 15.02.1979

Авторы: Кононец, Маноха, Фельдбаум, Чвертко

МПК: B23K 11/04

Метки: контактной, машине, оплавлением, плиты, подачи, подвижной, сварки, скорости, стыковой

...другие - обгонная и электромагнитная - на выходном валу, причем обгонная муфта установлена навалу с возможностью взаимодействияс однойпарой колес во время оплавления, а электромагнитная - с другой парой во время осадки.На чертеже показана кинематическая схема предлагаемогоустройства.Кулачок 1, воздействующий, на подвижную плиту машины, жестко связанс колесом червячной пары 2, червяккоторой связанс выходным валом мо"тор-редуктора 3. Входной вал редук тора с; закрепленным на нем маховиком 4 и шестерней 5 и вал электродвигателя с закрепленной на немшестерней б соосны и связаны междусобой центробежной муфтой 7, Постоянно в зацеплении с шестернями 5и б находятся колеса 8 н 9, установленные на выходном валу свободнодля вращения. Они могут...

Номер патента: 527554

Опубликовано: 05.09.1976

Авторы: Глаголев, Кононец, Маноха, Моисеенко, Фельдбаум, Шелест

МПК: F16H 48/08

Метки: вращательных, движений, двух, захвата, манипулятора

...вал 5 - водило 3, захват поворачивается вместе с водилом 3. Кинематическая цепь синхронного поворота центральной шестерни 4, устраняющая обкатывание сателлита 2 по центральной шестерне 4: вал 5 - шестерня 6 водило дополнительного дифференциала 9 - цент. ральная шестерня 4. Механизм допускает одновременность вращения захвата манипулятора вокруг своей оси с его поворотом относительно оси водила 3, при этом дополнительный дифференциал обеспечивает суммирование и передачу на центральную шестерню 4 вращений валов 5 и 8,Применение данного устройства существеннорасширяет кинематические возможности прототипа.10Формула изобретенияУстройство для осуществления двух вращательных движений захвата манипулятора, содержащее 1 я конический...

Номер патента: 512882

Опубликовано: 05.05.1976

Авторы: Берзин, Бомба, Глаголев, Донской, Кононец, Маноха, Пругер, Чвертко

МПК: B23K 11/10

Метки: каркасов, контактной, пространственных, сварки, точечной

...с подпружиненными сухарями, оснащенной приводами вертикального возвратно-поступательного перемещения, поворота вокруг вертикальной оси и горизонтального перемещения. 3 512882окружности; параллельнооси штанги, Врадиальных отверстиях штанги под втулками расположены штыри 6 для разведениявтулок. На торце штанги шарнирно закреплены разжимные сектора 7, соосные соГ 6штангой, для зажима кольца по внутреннемудиаметру в плоскости сварочных электродов.Внутри штанги расположен кулачок 8 спневмоприводом для управления секторамиФи штыри, Штанга и закрепленные на нейузлы и детали образуют кондуктор для размешения и зажима стержней и колец, План-.ка 9 с подпружиненными сухарями 10 служит для удержания кольца; с помощью шлицевого вала 11 и шестерни...

Номер патента: 378531

Опубликовано: 01.01.1973

Авторы: Балашов, Бойко, Георгиевский, Заречный, Маноха

МПК: C25C 3/20

Метки: алюминия, ванне, оптимального, процессом, электролизной

...содержит схему 7 обегания, управляющую коммутационными блоками, оптимизатор 4, блок 8, измеритель сопротивления 9 электролита и стабилизирующий позиционный регулятор.К оптимизатору 4 подведены сигнал разрешения от обегающего устройства, сигнал, пропорциональный концентрации газа от общей кабельной трассы и сигнал от линии связи с блоком 8. Один выход оптимизатора подключен к линии управления двигателями перемещения анода электролизера, а другой разрешающий - к позиционному регулирующему устройству 10.К измерителю сопротивления 9 от общей трассы подведено напряжение электролизера, а от выпрямительной подстанции напряжение, пропорциональное току серии. Выход измерителя сопротивления подключен на вход блока памяти и на вход...

Номер патента: 378519

Опубликовано: 01.01.1973

Авторы: Авторы, Балашов, Бойко, Георгиевский, Заречный, Кравченко, Маноха

МПК: C25C 3/20

Метки: анодных, эффектот

...и ведет учет количества анодных эффектов и их длительность, причем устройство рассчитано на появление трех анодных эффектов.Первоначальное (до начала анодного эффекта) состояние устройства следующее: триггеры 7, 8, 15 на нулевых выходах имеют сиг. нал 1 (низкий уровень напряжения), контакты всех трех реле нормально закрыты, на входах схем 4 и 5 имеется запрещающии сигнал О (высокий уровень напряжения) с единичного выхода триггера первого анодного эффекта. 11 ри возникновении аподного эффекга срабатывает первое реле, разрывает нормально закрытый контакт, действующий на триггер 7 первого анодного эффекта, опрокидывая его, на его единичном выходе появляется сигнал 1, который через схему ИЛИ б запускает формирователь 3, при этом...

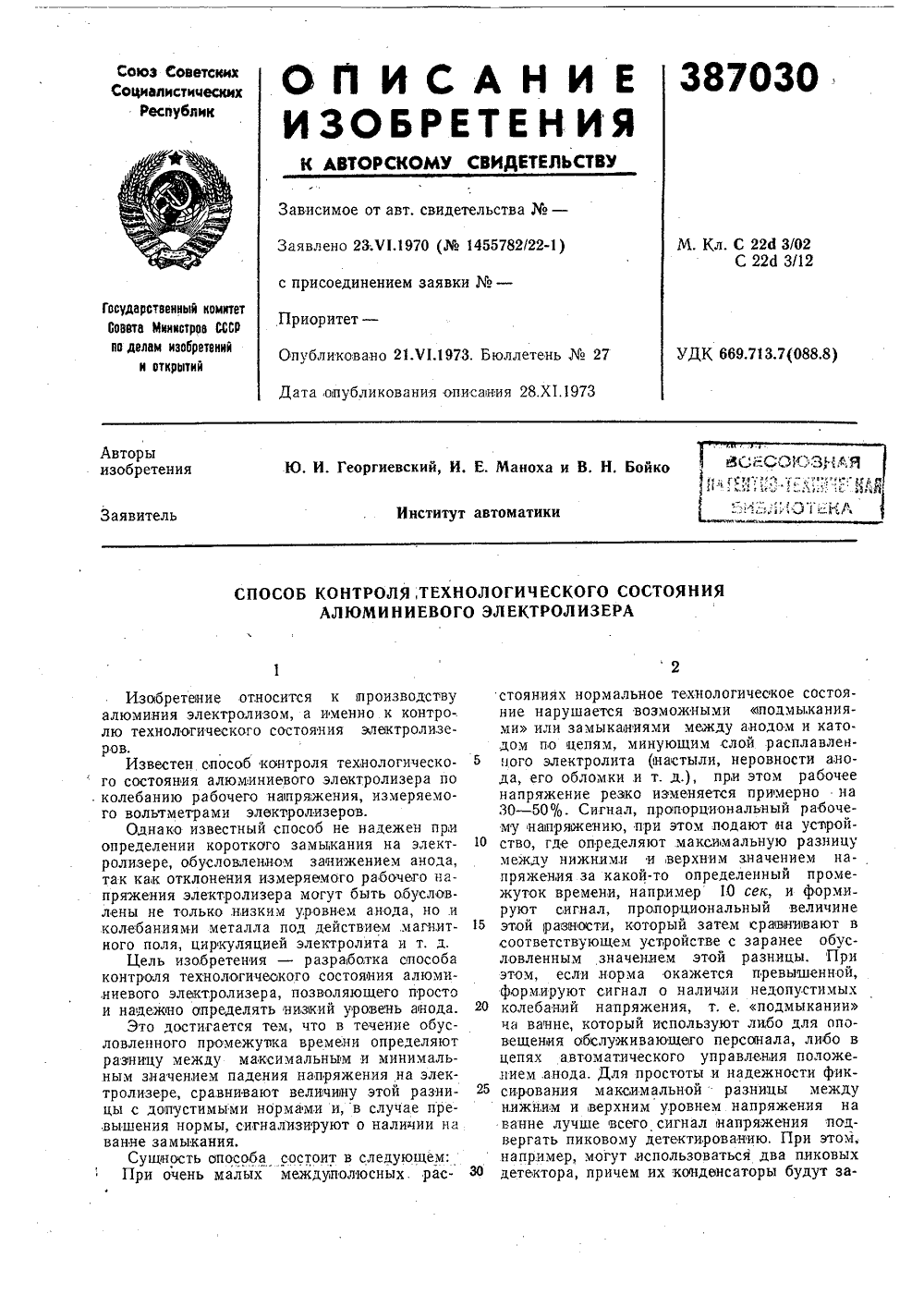

Номер патента: 387030

Опубликовано: 01.01.1973

Авторы: Бойко, Георгиевский, Маноха

МПК: C25C 3/06, C25C 3/20

Метки: йссок)3-1ая, п-гитио-лпг(смд

...состояния стояниях нормальное технологическое состояние нарушается возможными щодмыканиями или замыканиями между анодом и катодом по цепям, минующим слой расплавленного электролита (настыли, неровности анода, его обломки,и т. д.), при этом рабочее напряжение резко изменяется примерно на 30 - 50%. Сигнал, пропорциональный рабочему напряокению, при этом подают яа устройство, где определяют максимальную разницу между нижними и верхним значением напряжения за какой-то определенный промежуток времени, например 10 сек, и формируют сигнал, пропорциональный величине этой разности, который затем сравнивают в соответствующем устройстве с заранее обусловленным значением этой разницы. При этом, если .норма окажется превыщенной, формируют...

Номер патента: 354004

Опубликовано: 01.01.1972

Авторы: Буц, Георгиевский, Гиренко, Институт, Маноха

МПК: C25C 3/20

Метки: алюминиевого, работы, электролизера

...В этом случае газоанализатор вырабатывает сигнал, пропорциональный концентра ции двуоииси углерода в газе, заполняющем рабочий объем датчика, и поэтому не может отражать технологического состояния электролизера.Целью (изобретения является увеличение 20 точности и надежности контроля работы алюминиевого электролизера.Это достигается тем, что производят кратковременное перекрытие газовой трассы между газоотборной трубой и газоанализатором. 25 замеряют концентрацию двуокиси углерода, сравнивают с показаниями прибора в обычном режиме измерения и по разности определяют величину и наличие давления в газовой трассе.Предложенный способ осуществляют сле дующим образом, В обычном режиме измерения концентрации двуокиси углерода производят...

Номер патента: 337428

Опубликовано: 01.01.1972

Авторы: Балашов, Бойко, Георгиевский, Заречный, Коваленко, Маноха, Хмелевой

МПК: C25C 3/20

Метки: алюминиевого, работы, режима, электролизера

...вите ПОСОБ АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ РЕЖИМА РАБОТЫ АЛЮМИНИЕВОГО ЭЛЕКТРОЛИЗЕРАстабилизацию пайдсппогуры электролита.е мет изоб етен начеппя ческус темпе Известен способ автоматического регулирования режима работы алюминиевого электролизера по минимальной тевтпературе электролита в межполюсном зазоре посредством перемещения анода.Однако исследования, проведенные на промышленных электролизерах, показали, что минимальная температура электролита в межполюспом зазоре пе соответствует максимальному значению выхода металла по току.11 ель изобретения - обеспечение максимальной производительности электролпзера,Для этого отыскивают максимальное значение выхода металла по току, запоминают значение температуры электролита в межполюсном...

Номер патента: 333212

Опубликовано: 01.01.1972

Авторы: Аненко, Балашов, Бойко, Георгиевский, Заречный, Коваленко, Маноха, Маслов, Хмелевой

МПК: C25C 3/20

Метки: анода, перемещением

...следующим образом.5 При отклонении технологического режимаэлектролизера от заданного на его выходе появляется сигнал, поступающий на устройство формирования команд, которое вырабатывает команду на перемещение анода вверх 10 или вниз, включая двигатель привода в соответствующем направлении. Посредством редуктора команда подается аноду. По окончании перемещения анода вверх он останавливается, так как его инерция сразу компенси руется собственным весом. После снятиякоманды на перемещение анода вниз он продолжает двигаться по инерции, поэтому одновременно с прекращением команды на перемещение анода вниз устройство формирова ния команд включает реле времени, нормально открытый контакт которого замыкается на время настройки реле времени....

Номер патента: 308093

Опубликовано: 01.01.1971

Авторы: Балашов, Бойко, Георгиевский, Заречный, Коваленко, Маноха

МПК: C25C 3/20

Метки: автоматической, алюминиевого, оптимизаций, режима, электролизера

...нец к ий че регул мпзации резера по авт. что, с целью регулпрова- электролизеото рых опурез коммутаятору. электролизетации 8, регуоки памяти 4 устройства б а 7.работает следующим рабочие концы кот образомрых нахо Изобретение относится к ометаллургии.Известно устройство автоматмизации режима алюминиевогопо авт, св.205103.Однако известное устройствокой надежностью датчика аи влиянием погрешностей газорезультаты анализа.Целью изобретения являетсяфективности и надежности регЭто достигается тем, что трув анод, не используется в качесстава анодных газов, а в неймопара, замеряющая температта в ванне электролизера.На чертеже показана блок-схвмамого устройства.Устройство состоит из анодара 1, термопар 2, блоков коммулятора, включающего в себя...

Номер патента: 299562

Опубликовано: 01.01.1971

Авторы: Балашов, Георгиевский, Заречный, Маноха

МПК: C25C 3/20

Метки: алюминия, оптимального, процессом

...работает следующим образом,Анодные газы из-под анода 1 поднимаются по ЗО трубе 2, которая запечена в аноде, и через патрубок в колпаке попадают в камеры газоанализатора 3, Рабочий конец датчика температуры 4 (термопары) опущен в электролит, поэтому на ее выходе образуется э, д. с., пропорциональная температуре электролита.С помощью коммутирующего устройства б происходит соединение газоанализатора 3 с регулятором б, а также датчика температуры 4 с входом устройства коррекции 7. При этом двигатель 8 привода анодов также оказывается подключенным к соответствующему выходу регулятора б.Сигнал на включение двигателя 8 приводов анодов является пропорциональным величине результата газового анализа и может быть положительным или отрицательным,...

Номер патента: 298031

Опубликовано: 01.01.1971

Авторы: Балашов, Георгиевский, Заречный, Маноха

МПК: H02M 3/28, H03F 3/38

Метки: 1е-ихш1"гим, 1тн§, библиотеь, всесоюзная

...отрицательного полюса источника входного напряжения, положительный полюс которого нагружен на коллекторытранзисторов обоих плеч. На чертеже изображен предлагаемый пре образователь.11 реобразователь выполнен на транзисторах1, 2 и насыщающемся трансформаторе 3 с сердечником из материала с прямоугольной петлей гистерезиса. Эмиттер каждого из транзи сторов связан с базой другого транзистора через резисторы 4, 5. Сопротивление б (именно сопротивление, но не резистор, так как оно может носить комплексный характер) является термозависимым элементом.15 При подаче на устройство напряжения указанной полярности транзисторы начинают проводить попеременно, и на обмотках трансформатора образуется, напряжение прямоугольной формы, частота которого...

Номер патента: 297967

Опубликовано: 01.01.1971

Авторы: Аненко, Балашов, Георгиевский, Заречный, Институт, Маноха, Маслов

МПК: G06G 7/161

Метки: деления, напряжений, постоянных

...усилителем-ограничителем 4. Входной 0 усилитель 5 интегратора своей базовой обмоткой подключен к коллектору усилителя-ограничителя.Нагрузкой выходного усилителя 6 интегратора служит обмотка трансформатора, на ко торую подается второе напряжение (делитсль), Клеммы 7 являются точками подсоединспия этого напряжения, а клеммы 8 - выходом устройства.Преобразователь 2, выполненный на пер маллоевом сердечнике с прямоугольной пет297967 Предмет изобретения Составитель С. И. БеланРедактор Л. А. Утехина Техред Л. Л. Евдонов Корректор О. Б. Тюрина аз 1157/3 Изд.501 Тираж 473 Подписное ИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Ж, Раушская наб д. 4/5 Типография, пр. Сапунова, 2 лей гистерезиса и двух транзисторах,...

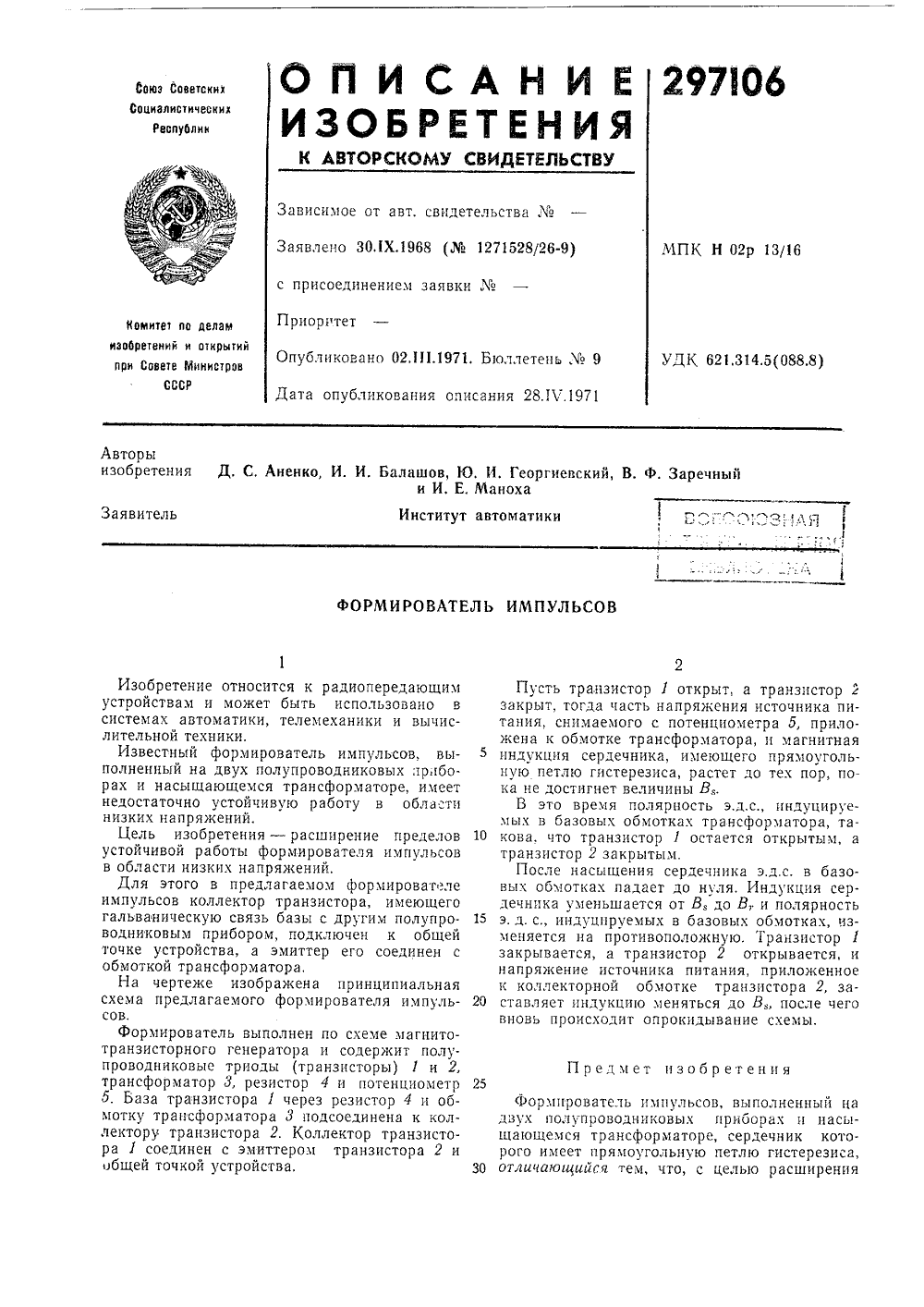

Номер патента: 297106

Опубликовано: 01.01.1971

Авторы: Аненко, Балашов, Георгиевский, Заречный, Институт, Маноха

МПК: H02M 1/08

Метки: импульсов, формирователь

...чертеже изображена принципиальная схема предлагаемого формирователя импульсов.Формирователь выполнен по схеме магнитотранзисторного генератора и содержит полупроводниковые триоды (транзисторы) 1 и 2, трансформатор 3, резистор 4 и потенциометр 5. База транзистора 1 через резистор 4 и обмотку трансформатора 3 подсоединена к коллектору транзистора 2. Коллектор транзистора 1 соединен с эмиттером транзистора 2 и общей точкой устройства. Пусть транзистор 1 открыт, а транзистор 2закрыт, тогда часть напряжения источника питания, снимаемого с потенциометра 5, приложена к обмотке трансформатора, и магнитная индукция сердечника, имеющего прямоугольную петлю гистерезиса, растет до тех пор, пока не достигнет величины В,.В это время...

Номер патента: 291981

Опубликовано: 01.01.1971

Авторы: Балашов, Бойко, Георгиевский, Заречный, Институт, Маноха

МПК: C25C 3/20

Метки: анодных, влияния, предотвращения, эффектов

...централизованном автоматическом регулировании алюминиевых электр олизеров посредством прекращения регулирования процесса на электролизерах, находящихся под анодным эффектом, отличается от известного тем, что определяют момент окончания переходных процессов, вызванных анодным эффектом, и после этого подключают электролизер к системе регулирования,Сущность предлагаемого способа видна из схемы.Регулятор 1 воздействует на электролизер 2 через схему совпадения 3.Схема совпадения пропускает регулирующее воздействие на электролизер только при наличии сигнала на обоих его входах. Сигнал о начале анодного эффекта подают на блок 4 регистрации начала анодного эффекта и окончания переходных процессов. С выхода этого блока, который является...

Номер патента: 290952

Опубликовано: 01.01.1971

Авторы: Балашов, Георгиевский, Заречный, Маноха

МПК: C25C 3/20

Метки: алюминиевых, анодного, возникновения, электролизерах, эффекта

...Однако для реализации этого способа необходимо иметь большое число устройств, например, понижающих трансформаторов, выпрямителей, реле, измерительных шлейфов, автоматического моста.Целью изобретения является упрощение схемы системы централизованного контроля и повышение точности учета информации о наличии анодных эффектов в алюминиевых электролизерах.Это достигается тем, что момент возникновения анодного эффекта фиксируют по изменению одного из технологических параметров, температуры электролита и концентрации двуокиси углерода в анодных газах электролизера с помощью устройства памяти, установленного на каждом электролизере.Факт возникновения анодного эффекта запоминают непосредственно на электролизере в устройстве памяти. Информацией о...

Номер патента: 272568

Опубликовано: 01.01.1970

Авторы: Балашов, Георгиевский, Заречный, Институт, Маноха

МПК: C25C 3/06, C25C 3/20

Метки: алюминиевых, анодного, электролизерах, эффекта

...определяющее величину и 15 знак первой производной выхода металла потоку во времени. Гсли выход металла по току начинает падать со скоростью, большей наперед заданной, то выходной сигнал дифференциатора возбуждает подключенную к нему 20 схему сигнализации анодного эффекта,Способ определения анодно алюминиевых электролизера ся тем, что, с целью прогнози анодпого эффекта, производят вой прпзводной выхода мета времени и по величине и зн приближение анодного эффект го эффекта нах, отличающийрования явления измерение перлла по току во аку определяют а,Известен способ контроля технологического процесса в алюминиевом электролизере по составу и давлению анодного газа.По предложенному способу производят измерение первой производной выхода...

Номер патента: 259400

Опубликовано: 01.01.1970

Авторы: Балашов, Георгиевский, Заречный, Зая, Иатентно, Институт, Маноха, Никитенко

МПК: C25C 3/20

Метки: алюминиевого, выхода, току, электролизера

...подготовки пробы газов, в состав которого входят фильтры и стабилизатор давления:и газоанализатора 5. В газоотборной трубе 1 над электролитом установлена герметичная емкость 6, выполненная в виде полого цилиндра, изготовленного из тонколпстовой стали и жестко соединенного с фланцем 7, имеющим отверстия 8 для прохождения анодных газов пз газоотборной трубы в газоотборный колпак 3. Внешний диаметр герметичной емкости несколько меньше внутреннего диаметра газоотборной трубы, что обеспечивает свободное прохождение анодных газов и одновременно значительно уменьшает объем газов, содержащихся в газоотборной 10 трубе, что повышает точность анализа анодных газов. Лнодные газы из-под анода электролпзера поступают в газоотборную трубу и между...

Номер патента: 240269

Опубликовано: 01.01.1969

Авторы: Балашов, Георгиевский, Заречный, Институт, Маноха

МПК: C25C 3/20

Метки: алюминиевых, анодного, прогнозирования, электролизерах, эффекта

...7,усилителя 8 напряжения, приспособления 9 сигнализации и счетчика 10.Принцип работы устройства следующий.К выходу автоматического газоанализатора10 1 подключен усилитель 2, например, фотоэлектрический, Выходной сигнал усилителя через контакт 3 генератора 4 управления периодически подключается к,последовательной цепи, состоящей из конденсатора 5 памяти и 15 сопротивления 6. При замыкании контактавыходное напряжение усилителя 2 сравнивастся с напряжением заряда конденсатора, которое равно выходному напряжению усилителя 2 при предыдущем замыкании контак та, Практически запоминающее устройствоподключается один раз в несколько минут.При отличии текущего значения от запоминаемого происходит перезаряд конденсатора и импульс перезаряда...

Номер патента: 239570

Опубликовано: 01.01.1969

Авторы: Библиотека, Буц, Георгиевский, Ерхов, Маноха

МПК: C25C 3/20

Метки: алюминиевого, анодных, газов, электролизера

...труба служит для отбора газа из-под анода электролизера, она запекается в анод и периодически наращивается.Первая и вторая ступени механического фильтра заполнены гранулами твердого электролита: в первой ступени диаметр гранул 6 -8, во второй - 2 - 3 мм. В третьей ступени используется цилиндр из мал оуглеродистой стали с диаметром пор 0,6 мм.Химические фильтры заполнены частицами 5 прокаленного при температуре 300 - 500 Сгидрата окиси алюминия, поглощающего фтористые соединения.Для стабилизации расхода газа в устройстве используется барбатер, заполненный транс форматорным маслом, которьш выпускает избыток газа в атмосферу.Для автоматического анализа анодного газа на содержание двуокиси углерода использован газоанализатор...

Номер патента: 235337

Опубликовано: 01.01.1969

Авторы: Балашов, Георгиевский, Заречный, Маноха

МПК: C25C 3/20

Метки: алюминиевых, работы, электролизеров

...О. в а нодных га за х, предо сть остановки оптимизато ход электроэнергии во впоиска. а и емя Предмет изобретения позволяет значнтельоиска максимального Известен способ экстремального регулирования алюминиевых электролизеров, при котором обычным методом поиска находят максимальную величину концентрации СО, на статической характеристике электролизера.Сущность предложенного способа заключается в том, что поиск максимальной величины концентрации СО 2 ведут первоначально в одном направлении в сторону уменьшения междуполостного расстояния. Для этого в начале поиска производят пробное перемещение анода вниз и в случае падения концентрации СО 2 в анодных газах анод постепенно перемещают вверх до тех пор, пока не будет установлена...

Номер патента: 205103

Опубликовано: 01.01.1967

Авторы: Балашов, Заречный, Изобретеип, Маноха

МПК: G05B 13/00

Метки: алюминия, оптимального, процессом, электролизнойванне

...больше времени усгановления электролизера, оптимизатор сравнивает новое, установившееся значение концентрации СО(СО) с запомненным. Если имело место падение концентрации СО (илп повышение концентрации СО), то оптимизатор дает команду на перемещение анода вверх, одновременно стирая предыдущее значение концентрации из памяти и запоминая новос, В следующем цикле (через период регулирования) команда на перемещенис анода вверх подается только в том случае, если имело место повышение выхода по току. Работа усгройства продолжается до достижсния оптимального режима.В устройстве установлены блоки б коммутации. В каждом из них смонтированы реле, подключающие электролизер к общей кабель. ной трассе по команде схемы 7 обегания.Регулятор содержит,...
