Система для автоматического регулирования работы измельчающей установки
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

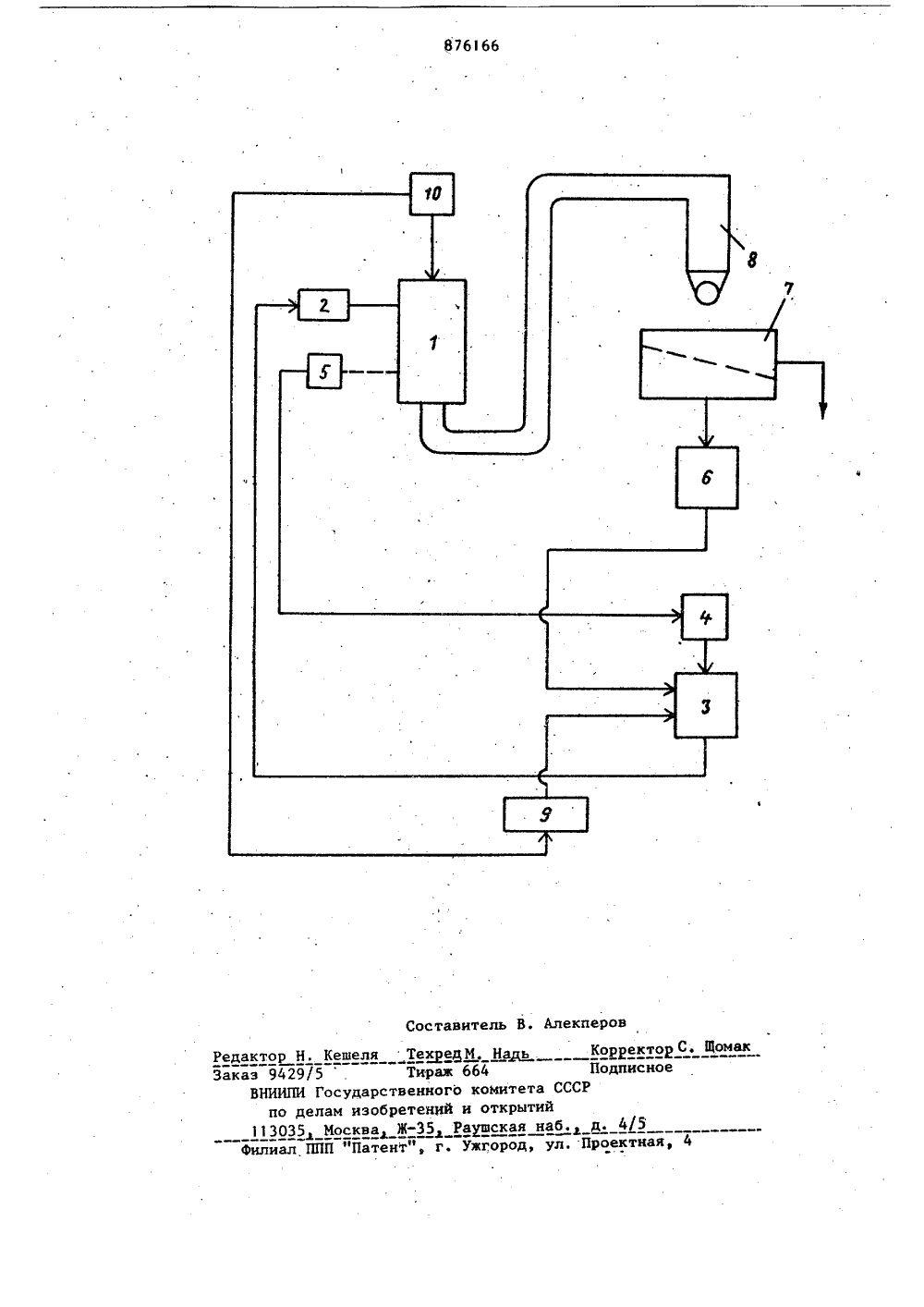

(72) А А.В. изобретен аинский филиал В института комбик есоюэного научно-иссл довательскогормовой промышленности Заявитель) СИСТЕМА ДЛЯ АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ РАБОТЫ ИЗМЕЛЬЧАЮЩЕЙ УСТАНОВКИ а ение про-.й устат измельчительс рег ом, реверсивный исполнизм 2, подключенный загрузки с задатчиком датчиком 5 токовой наОна содержилирующим оргнительный мек регулятору4 связанным Изобретение относится к управлению процессами измельчения материалов, может быть использовано в комбикормовой промышленности.По основному авт, св. У 543408 известна система для автоматического регулирования работы иэмельчающей. установки, содержащая транспортирующее устройство, расположенное под измельчителем с регулирующим органом,10 реверсивный исполнительный механизм, вход которого соединен с выходом ре" гулятора, подключенного к эадатчику, датчик крупности готовой продукции, расходомер подаваемого сырья, рас-, ходомер проходовой фракции круп-,. ности продукта и блок коррекции, причем реверсивный исполнительный механизм подключен к измельчителю с ре" гулирующим органом, под которым расходомер подаваемого сырья, соединенный через блок коррекции с одним из входов регулятора, другой вход кото рого подключен к выходу расходомера проходовой фракции крупности продуктвход которого соединен с датчикомкрупности готового продукта, установленного на выходе транспортирующейустановки, измельчителя в режиме,отличном от номинального Г 13.Однако эта система не обеспечивает максимальной производительности измельчающей установки.Цель изобретения в .повышизводительности измельчающеновкиЭта цель достигается тем, что система дополнительно снабжена датчиком токовой нагрузки измельчителя,который соединен с задатчиком регулятора.На чертеже изображена блок-схемасистемы,876166фки (технически это легко реализуемо) . Благодаря этому при одной итой же величине задания, выставляемой оператором, сигнал рассогласо-,вания разный и находится в обратной зависимости от значения токовой ю- нагрузки, не допуская ее повышения о или снижения за установленные пределыПредлагаемая система позволяетповысить производительность иэмель-.чающей установки. грузки привода измельчителя, расходомер 6 проходовой Фракции, датчик 7 крупности, установленный после .транспортирующего устройства 8, блок . 9 коррекции, связанный с расходомером 10 подачи сырья.Сигнал от задатчика 4, представля щий собой раэноЧть сигналов .заданног ,значения расхода проходовой Фракции и величины токовой нагрузки привода измельчителя 1, поступающей от датчи ка 5 токовой нагрузки, подается на регулятор 3, где сравнивается с отношением сигналов расходомера 6 и , блока 9 коррекции, учитывающего транспортные запаздывания измельчителя. 1; транспортирующего устройства 8 и датчика 7 крупности, и выработанный по пропорционально-интегрально 1 диФФеренциальному закону усиленный20 сигнал рассогласования с помощью реверсивного исполнительного механизма 2 подается на измельчитель 1 с ре.гулирующим органом.Связь датчика токовой нагрузки 25 с задатчиком регулятора построена таким образом, что сигнал на выходе задатчика является раЗностью между сигналами задания и токовой нагрузформула изобретенияСистема для автоматического регулирования работы измельчающей установки по авт. св, В. 543408, о т л ич аю щ а я с я тем, что, с целью повышения производительности иэмельчающей установки, система дополни- . тельно снабжена датчиком токовой нагрузки измельчителя, который соединен с эадатчиком регулятора.Источники инФормации, принятые во внимание при экспертизе1. Авторское свидетельство СССР В 543408, кл. В 02 С 25/00, 1976.
СмотретьЗаявка
2865110, 04.01.1980
УКРАИНСКИЙ ФИЛИАЛ ВСЕСОЮЗНОГО НАУЧНО-ИССЛЕДОВАТЕЛЬСКОГО ИНСТИТУТА КОМБИКОРМОВОЙ ПРОМЫШЛЕННОСТИ
АЛЕКСАШИН АЛЕКСАНДР ВАСИЛЬЕВИЧ, КУЦЕНКО СЕРГЕЙ КОНСТАНТИНОВИЧ, МАНОХА ИВАН ЕВГЕНЬЕВИЧ, ЧОБОТОВ ВАЛЕРИЙ ПАВЛОВИЧ
МПК / Метки
МПК: B02C 25/00
Метки: измельчающей, работы, установки
Опубликовано: 30.10.1981
Код ссылки
<a href="https://patents.su/3-876166-sistema-dlya-avtomaticheskogo-regulirovaniya-raboty-izmelchayushhejj-ustanovki.html" target="_blank" rel="follow" title="База патентов СССР">Система для автоматического регулирования работы измельчающей установки</a>
