Формирователь импульсов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

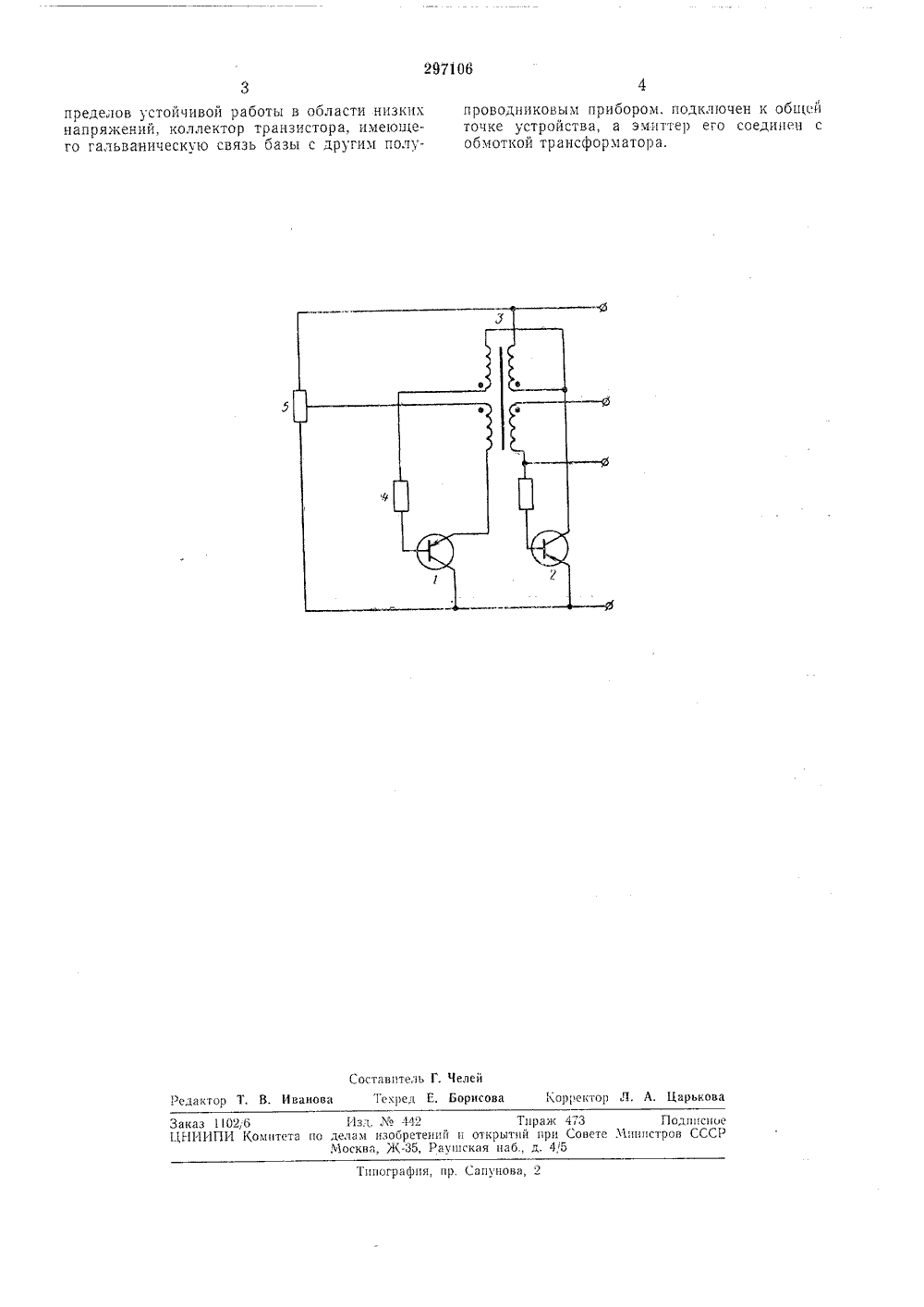

СОЮа СоветскиМ Социалистических РесоубликЗависимое от авт. свидетельстваЗаявлено 30.1 Х.1968 ( 1271528/26-9) ПК Н 02 р 13/16 с присоединением заявк риорите Комитет по дел иаобретений и открытий Бюллетень9 бликовано 02,111.19 ДК 621,314.5(088.8) ри Совете МинисСССР Дата опубликования описания 28.1 Ъ,197 Авторыизобретения Д, С енко, И. И. Балашов, Ю, И. Георгиевский, В. Ф, Заречны и И. Е. Маноха Институт автоматикил; - . - .- - г ,т: дявитель ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВ едмет изобре 25 лненньш на ах и насычник котогистерезиса, расширения Изобретение относится к радиопередающим устройствам и может быть использовано в системах автоматики, телемеханики и вычислительной техники.Известный формирователь импульсов, выполненный на двух полупроводниковых приборах и насыщающемся трансформаторе, имеет недостаточно устойчивую работу в области низких напряжений.Цель изобретения - расширение пределов устойчивой работы формирователя импульсов в области низких напряжений,Для этого в предлагаемом формироват.ле импульсов коллектор транзистора, имеющего гальваническую связь базы с другим полупроводниковым прибором, подключен к общей точке устройства, а эмиттер его соединен с обмоткой трансформатора,На чертеже изображена принципиальная схема предлагаемого формирователя импульсов.Формирователь выполнен по схеме магнитотранзисторного генератора и содержит полупроводниковые триоды (транзисторы) 1 и 2, трансформатор 3, резистор 4 и потенциометр 5. База транзистора 1 через резистор 4 и обмотку трансформатора 3 подсоединена к коллектору транзистора 2. Коллектор транзистора 1 соединен с эмиттером транзистора 2 и общей точкой устройства. Пусть транзистор 1 открыт, а транзистор 2закрыт, тогда часть напряжения источника питания, снимаемого с потенциометра 5, приложена к обмотке трансформатора, и магнитная индукция сердечника, имеющего прямоугольную петлю гистерезиса, растет до тех пор, пока не достигнет величины В,.В это время полярность э.д.с., индуцируемых в базовых обмотках трансформатора, та кова, что транзистор 1 остается открытым, атранзистор 2 закрытым,После насыщения сердечника э.д,с. в базовых обмотках падает до нуля, Индукция сердечника уменьшается от В, до В,. и полярность 15 э. д. с., индуцпруемых в базовых обмотках, изменяется на противоположную. Транзистор 1 закрывается, а транзистор 2 открывается, и напряжение источника питания, приложенное к коллекторной обмотке транзистора 2, за ставляет индукцию меняться до В после чеговновь происходит опрокидывание схемы. Формирователь импульсов, выпдвух полупроводниковых прибо щающемся трансформаторе, серд рого имеет прямоугольную петлю Зо отличающийся тем, что, с целью297106 ставитель Г. Челей Тскрел Е, Борисов Редакто Иванова оррсктор Л. А. Царькова Заказ 1102,6 Изд.412 Тираж 423 Подписно ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Ж, Раушская цаб., д. 415 пография, пр. Сапуно пределов устойчивой работы в области низкцк напряжений, коллектор транзистора, имеющего гальваническую связь базы с другим полупроводниковым прибором, подключен к общей точке устройства, а эмцттер его соедицец с обмоткой трансформатора.
СмотретьЗаявка
1271528
Д. С. Аненко, И. И. Балашов, Ю. И. Георгиевский, В. Ф. Заречный, И. Е. Маноха, Институт автоматики
МПК / Метки
МПК: H02M 1/08
Метки: импульсов, формирователь
Опубликовано: 01.01.1971
