Мандрин

Номер патента: 1798141

Опубликовано: 28.02.1993

Авторы: Зайцев, Мандрин, Петросов

МПК: B24C 3/08

Метки: дробеструйная, поверхностного, упрочнения

...12 для крепления коленчатого вала 9. Камера 1 соединена скулачковым механизмом 13 длянепрерывного регулирования давленияжидкости перед С-Э 3 в зависимости от положения поверхности шатунных шеек коленчатого вала 9 относительно С-Э 3.Подвижные С-Э 3 имеют зацепы 14 длянавешивания их на соответствующие шатчнные шейки. При этом кулачковый механизм 13 состоит из вала 15 с насаженными нанего кулачками 16, соединенного со шпинделем 11 посредством цепной передачи 17,.имеющей передаточное отношение 1:1, клапанов 1 с пружинами,19. Рабочая жидкостьна неподвижные С-Э 2 поступает из общегоресивера 20,Установка работает следующим образом,После установки коленчатого вала 9 изакрепления его в шпинделе 11 и заднейбабке 12, зацепы 14, находящиеся нэ...

Номер патента: 1794664

Опубликовано: 15.02.1993

Авторы: Мандрин, Сумкин

МПК: B28B 1/08

Метки: бетонных, смесей, формования

...того, пригруз выполнен полым, а вибратор установлен на передней стенке формы,На фиг. 1 изображено устройство для формования изделий из бетонных смесей при поднятом и зафиксированном пригрузе с пуансонами; иа фиг. 2 - разрез по А-А на фиг, 1(противовес находится в верхнем положении); на фиг. 3 - устройство с опущенным пригрузом и пуансонами; на фиг. 4 - то же, с опущенными пуансонами и приподнятой над изделием формой; на фиг. 5 - то же, с поднятыми формой, пуансонами и пригрузом; на.фиг. б - разрез по Б-Б на фиг, 5 (противовес находится в нижнем положении),Устройство для формования изделий из бетонных смесей содеркит раму 1, на которой смонтированы вертикальные направляющие 2, соединенные в верхней части горизонтальной траверсой 3; на...

Номер патента: 1775313

Опубликовано: 15.11.1992

Авторы: Дороженко, Мандрин, Митяев, Сумкин

МПК: B29B 13/02, B29C 44/54

Метки: вспенивания, гранул, пенополистирола, предварительного

...от привода 12, На боковой поверхности камеры вспенивания 1 расположен .пита- тель 13 загрузочной емкости 14 с приводом 15, Под камерой вспенивания 1 расположен вентилятор 16 для подачи подогретого в калорифере 17 воздуха, поступающего в верхнюю часть камеры вспенивания 1 для подсушки вспененных гранул. В верхней части камеры вспенивания 1 выполнено разгрузочное окно 18 и имеется материалопровод 19 для выгрузки готовой продукции с помощью струйного насоса 20 в бункеры вылеживания гранул (на чертеже не показаны). Днище 2 в зоне нижнего подшипникового узла 11 вала 8 мешалки снабжено холодильником 21. Холодильник 21 выполнен в виде пустотелой втулки, во внутренней полости 22 которой циркулирует охлаждающая вода, подаваемая и отводимая...

Номер патента: 1756153

Опубликовано: 23.08.1992

Авторы: Гаврилов, Корнилов, Мандрин, Орда, Сумкин

МПК: B28B 3/00

Метки: прессования, строительных

...21.Установка работает следующим образом, 5Мерный ящик 15, заполненный смесью,гидроцилиндром 16 подается в зону прессования изделий до совмещения с пресс-фор-.мой 9, По мере перемещения мерногоящика 15 идет заполнение пресс-формы 9,В конце хода мерного яЩИка 15 защелка 21,наезжая на регулируемый упор 25, приподнимается и разъединяется с упором 26, по- .сле чего шторка 19 под действиемгравитационных сил смеси и своих собственных принимает вертикальное положе ние и удерживаемая ею до этого смесьвысыпается в верхний угол пресс-формы 9,полностью заполняя его. После этого мерный ящик 15 гидроцилиндром 16 возвращается висходное положение, по ходузаполняясь смесью, начиная с передней части мерного ящика 15. В конце хода мерногоящика 15...

Номер патента: 1694515

Опубликовано: 30.11.1991

Авторы: Мандрин, Пономарев, Сумкин

МПК: C04B 20/10

Метки: гидрофобизации, заполнителей, легких

...сил тяжести легкого запол ителя погружается в гидрофобизатор, за-.имая рабочее положение. Если в агрузочный бункер не поступает легкий залолнитель, происходит постепенный подьм бункера под воздействием 20 ыталкивающих сил, действующих на поф лавок 11, Таким образом поддерживаетсяптимальйый перепад между нижней кромкой 5 загрузочного бункера 3 и кромкой 2 мкости 1 и в зависимости от наполнения 25 ункера 3 легким заполнителем 4 для обеспечения продвижения заполнителя в зонегидрофобизации. При постоянной подаче легкого заполнителя 4 бункер 3 находится в авновесном состоянии, соответствующем 30 ерхнему положению уровня заполнения ункера, глубина погружения легкого заполителя поддерживается постоянной, При юбом отклонении уровня заполнения...

Номер патента: 1685724

Опубликовано: 23.10.1991

Авторы: Гаврилов, Корнилов, Мандрин, Сумкин

МПК: B29C 33/26, B29C 45/66

Метки: замок, соединения, формы, частей

...поворотом рычага 1 с крюком 2 Вскр 1; Оси по направлению против часовой стрелки зксцентриковую втулку 4 Вводят в зацепление с рабочей поверхностьо 12 упора 9, таким образом закоывают замок, при этом палец 7 скользит по пазу 6, упирается в дополнительный упор 8 и стопорит замок в закрьпом состоянии, после чего Виепнюо энергию отюпочаОт,Вознисающие внутри формь в процес,- се формования изделий усилия из-за уклона рабочей поверхности 12 стремятся еще больше затянуть зксцентриковук втулку 4, обеспечивая "самозатяжку" без создания самопроиэвольногс частичного разъема,Суммарная составляющая сила стремится Вытолкнуть крюк 2, провернув рычаг 1 Вокруг его оси, однако палец 7, упираясь в рабочую поверхность паза 6 и упора 8, надежно стопорит...

Номер патента: 1682185

Опубликовано: 07.10.1991

Авторы: Герман, Дороженко, Мандрин, Сумкин

МПК: B29B 13/02, B29B 9/16, B29C 44/54 ...

Метки: гранул, линия, пенополистирола

...гранулы в бункере 11 достигают верхчего контролируемого уровня, они пересыпаются через отверстие 30 в материалопровод29, датчик 32 наличия материала через систе 20 му 33 управления дает команду заслонке 8начать загрузку бункера 12 через пневмотрубопровод 7 и воздухоотделитель 10, Заслонки22, 18 и 19, пневмотрубопроводы 17 и 35обеспечивают рециркуляцию гранул в бунке 25 ре 12,Когда остывшие и стабилизированныегранулы, например, бункера 11 готовы дляиспользования на последующем оборудовании, система 33 управления дает командуЗО заслонке 22 закрыться и после кратковременной паузы открывает заслонки 21 и 18,подключив пневмотрубопровод 34. Бункер11 освобождается от гранулята, открывается отверстие 31, из материалопровода 2935...

Номер патента: 1382638

Опубликовано: 23.03.1988

Авторы: Блинов, Ермолов, Кашинцев, Комаров, Мандрин, Таргонский, Шедин

МПК: B27B 5/00

Метки: отделанных, плит, раскроя, станок

...от регулируемых упоров 16, прижимные ролики 11 прижимают раскраиваемую плиту 19 к неприводным роликам 9. Дальнейшее движение подвижной платформы 5 с раскраиваемой плитой 19 осуществляется при постоянном прижиме.При движении подвижной платформы 5 с раскраиваемой плитой 19 относительно вращающейся надрезающей пилы 32 происходит надрезание передней кромки раскраиваемой плиты 19, причем зубья надрезающей пилы 32 движутся в направлении основы раскраиваемой плиты 19 и не скалывают облицовочный материал.Движение подвижной платформы 5 относительно надрезающей пилы 32 происходит до встречи с регулируемым упором 17. После того, как закончится надрезание кромки раскраиваемой плиты 19, на пути движения раскраиваемая плита 19 встречает приводной...

Номер патента: 1364601

Опубликовано: 07.01.1988

Авторы: Мандрин, Портной

МПК: B66D 1/04

Метки: лебедка, ручная

...обслуживании, так как отпадает необходимость перематывать канат при подъеме груза без его опускания между двумя подъемами,Съемная рукоятка 17 устанавливается на противоположный конец червяка13, а ручная лебедка подвешиваетсяза проушину 19. Формула изобретения Ручная лебедка, содержащая тяговый механизм, выполненный из отклоняющего и грузового барабанов с зубчатыми колесами, находящимися в зацеплении с самотормозящим червяком, ось вращения которого перпендикулярна осям обоих барабанов, при этом грузовой канат запасован восьмеркойи имеет ветви, взаимодействующие с прижимными устройствами, о т - л и ч а ю щ а я с я тем, что, с целью повышения надежности работы и удобства обслуживания, она снабжена подвеской, в которой смонтированы оси...

Номер патента: 1298466

Опубликовано: 23.03.1987

Автор: Мандрин

МПК: F16H 55/38, F16H 55/50

Метки: канатоведущий, шкив

...разрез; на фиг. 2 - 10сечение А - А на фиг. 1; на фиг. 3 - сечение Б - Б на фиг. 1; на фиг. 4 - разрезВ - В на фиг. . Канатоведуший шкив содержит ступицу 1, соединенный со ступицей диском 2 обод 15 с ребордами 3, поверхности которых выполнены коническими, и два ряда роликов 4, расположенных со смещением на ребордах 3 по окружности обода. Шкив снабжен направляющими, выполненными в виде размещенных вдоль образующих конических поверхностей реборд 3 канавок 5, с установленными в последних и заключенными в сепараторы 6 телами 7 качения. Ролики 4 выполнены в виде пальцев, имеющих на цилиндрической поверхности проточки 8 под канат 9, размещены в направляющих и подпружинены вдоль оси посредством пластинчатых пружин 10, соединенных с...

Номер патента: 1291397

Опубликовано: 23.02.1987

Авторы: Мандрин, Ющенко

МПК: B27B 31/00, B27C 1/12

Метки: возврата, заготовок, обработку, повторную

...участки большего диаметра - рабочиечасти 8 ступенчатых роликов 6 расположены со стороны входа заготовки 3 на роликовый конвейер 2. Устройство 4 для поперечного перемещения заготовок содержиттолкатели 12, на осях 13 которых свободно подвешены фасонные ролики 14 с зубчатым и поверх ностя м и 15.Устройство для возврата заготовок на повторную обработку работает следующим образом.Заготовка 3 оператором подается в ста Онок 1 продольного пиления. После распиливания заготовка 3, предназначенная дляповторной обработки, поступает на приводной роликовый конвейер 2 на цилиндрические участки большего диаметра - рабочие части 8 ступенчатых роликов 6, вра 45щающихся в направлении подачи заготовки 3. После того, как заготовка 3 выйдет из зацепления...

Номер патента: 1206084

Опубликовано: 23.01.1986

Авторы: Мандрин, Таргонский

МПК: B27B 5/02

Метки: круглопильный, станок

...в осевом направлении и обращенных один к другому меньшимиоснованиями усеченных конусов 7 и 8,и нижний ролик 9, рабочая поверх- , 25ность которого выполнена в виде обращенных один к другому меньшимиоснованиями зубчатых усеченных конусов.В зоне резания над пильным дис- З 0ком 4 установлено прижимное устройство 10, выполненное в виде подпружиненного корпуса 11 и установленной в нем упругой скобы 12, закрепленной на эластичных элементах 13,Упругая скоба 12 имеет расширяющуюсязаходную часть.За пильным диском 4 на станине 1установлен расклинивающий нож 14,за которым по направлению подачи 40смонтированы нижний зубчатый ролик 15, рабочая поверхность котороговыполнена в виде обращенных одинк другому меньшими основаниями усеченных конусов,...

Номер патента: 1089327

Опубликовано: 30.04.1984

Автор: Мандрин

МПК: F16H 1/16

Метки: качения, передача, червячная

...взаимодействую. 55щей на сепаратор,На наружную цилиндрическую поверх-"ность витков червяка установлена винтовая лента 6, которая совместно свыточкой 7 на червяке не позволяет выпасть сепаратору, Концы ленты 6крепятся к червяку любым способом.Червячная передача качения работает следующим образом.Червяк 1, вращаясь, вовлекает в зацепление с червячным колесом 2 оче " редную секцию сепаратора 4 с шариками, происходит качение рабочей поверхности витка черняка по рабочей поверхности зуба червячного колеса через посредство шариков, находящегося между червяком и колесом. При" чем, любая точка поверхности червяка 1, сопряженная с шариком сепаратора 4 и колесом 2, совершает путь в два раза больший, чем центр этого шарика, а значит и весь...

Номер патента: 1084237

Опубликовано: 07.04.1984

Авторы: Мандрин, Портной

МПК: B66D 1/04

Метки: лебедка, ручная

...паз 10, в котором уложен канат 11 с захватным элементом 12. На корпусе 1 выпслненоотверстие 13 для крепления лебедки,а на оси 14 расположен ролик 15 длянаправления каната 11, ВыступающийМонец оси 3 закрыт колпаком 16, закрепленным на корпусе 1, В корпусе1 установлен подпружиненный шарик17 а на оси 3 выполнена канавка 18;Э55На червяке 2 концентрично его осиустановлена пружина 19, воздействующая на червяк вдоль его оси в сторону зацепления с червячным колесом. Лебедка работает следую 1,;:и обраоя:3 исходном положении червяк 2 ичервячное колесо 4 находятся в зацеплении, а канат 11 уложен в кольцевой паз 10 червячного колеса 4.Для подъема или перемещения грузалебедку закрепляют при помощи отверстия 13 к неподвижной базе. Перемещают...

Номер патента: 967879

Опубликовано: 23.10.1982

Авторы: Мандрин, Сумкин

МПК: B65G 13/00

Метки: конвейера, опора

...посредством подшипника на подпружиненной:втулке, ось сферической обоймы установлена с наклоном к плоскости перемещения груза под углом, меньшем или равным полови не угла сектора, образованного двумя радиусами н дугой сферы обоймы, при этом последняя смонтирована с воэможностью размещения части ее сферической поверхности в окне корпуса.967879 аж 977 Подписи ариан ППП "Патент", г. Ужгород, ул.Проект На чертеже изображен общий вид опоры кбнвейера, разрез.Опор 4 Фодержит корпус 1, в котором располоаена сферичаакая обойма 2, смоитирбваннаа посредством ращиальных подшипников 3 иа оои 4. Осъ установлена под угцва с 6 относительно плос-. кости А-Ц, Пврвмещения груза. Величина угла .а должна быть не больше половини угла сектюра,...

Номер патента: 967800

Опубликовано: 23.10.1982

Авторы: Мандрин, Могутов, Сабуров, Фрейлах, Шуттиев

МПК: B27B 3/16

Метки: лесоматериалов, механизм, пильный, подачи, станок

...элементы 14 и 15 25 для фиксации валов червячных колесотносительно ворот и компенсирующиеэлементы 16, состоящие из блоковтарельчатых пружин.Механизм подачи работает следую щим образом.Просвет по высоте под обрабатывае мый брус 13 регулируется перемещением верхних вальцов 5, при этом стопорные элементы 15 направляющих верхних вальцов отпускаются для обеспечения свободного вертикально го перемещения, а стопорный элемент 14 затягивается с целью стопорения вальца от углового перемещения. Включается привод вальцов и, в зависимости от того, в какую сторону враща О ется приводной вал 7, происходит перемещение верхних вальцов вверх или вниз. После установки верхних вальцов стопорный элемент 14 верхнего вальца опускается, а стопорные эле...

Номер патента: 742112

Опубликовано: 25.06.1980

Авторы: Мандрин, Сумкин

МПК: B24B 5/18

Метки: бесцентрового, шлифования

...ролики с помощью пружины 10 постоянно находятся в контакте о подвижными фрикционными дисками 11, ус. тановленными на валу 12 и соединенными между собой кронштейном 13. Для синхронной ре- гулировки наклона прижимных роликов 7 служит винт 14, соединенный с кронштейном 13.Устройство работает следующим образом, Устанавливают скорость подачи заготовки, для чего регулировочным винтом 14 и кронштейном 13 смещают подвижные фрикционные диски 11 вдоль вала 12 и поворачивают прижимные ролики 7 на заданный угол. Чем больше угол наклона прижимных роликов, тем боль. ше подача, Включают привод шлифования 4 и привод 6 механизма подачи, вводят заготовку и осуществляют процесс шлифования.Таким образом, предложенная конструкция позволяет бесступенчато...

Номер патента: 672001

Опубликовано: 05.07.1979

Авторы: Мандрин, Сумкин, Фрейлах

МПК: B24B 47/02

Метки: движения, осциллирующего, привод

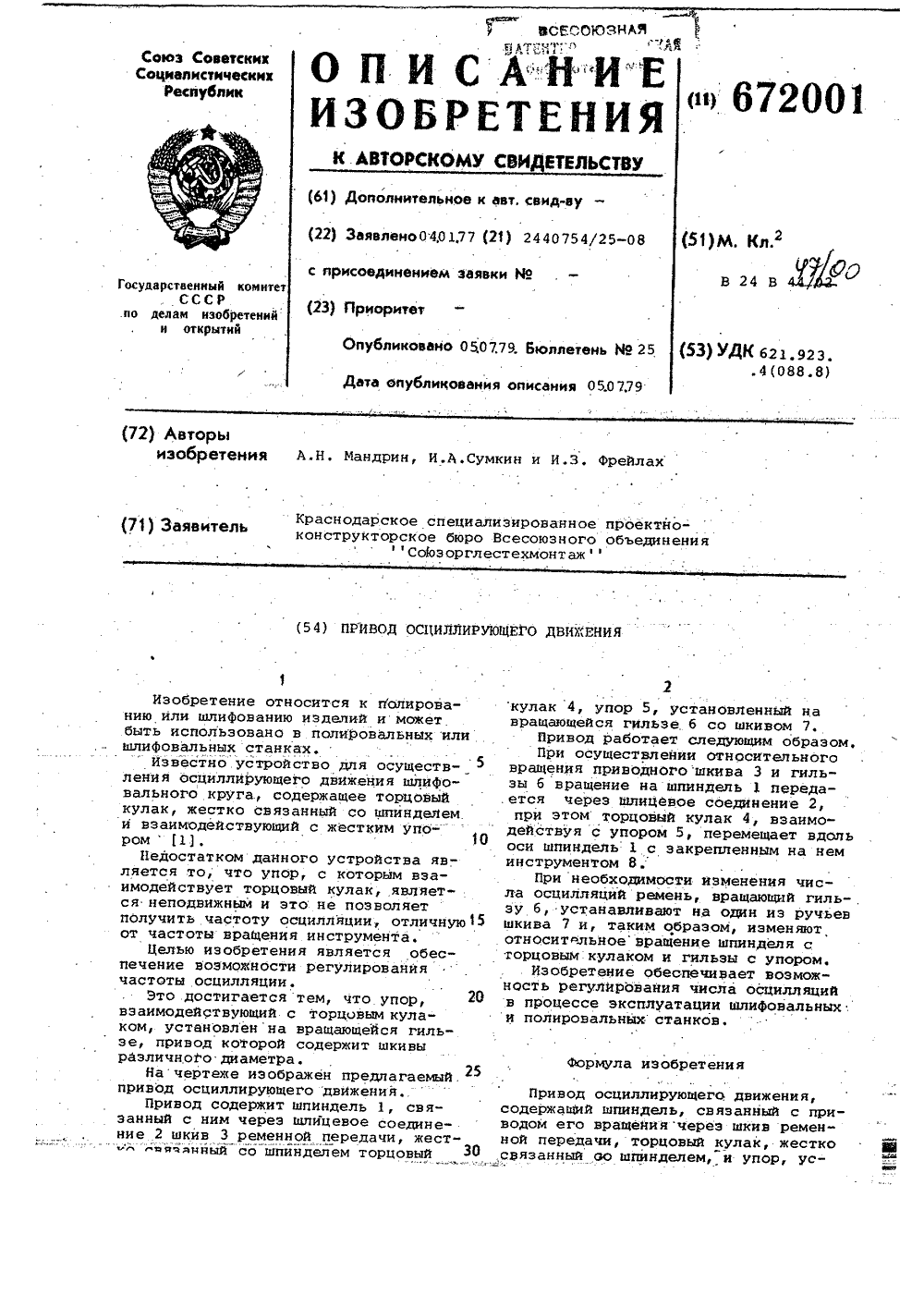

...привод которой содержит шкивы различного диаметра.Начертеже изображен предлагаемый. привод осциллирующего движенияПривод содержит шпиндель 1, связанный с ним через шпицевое соединение 2 шкив 3 ременной передачи, жестл лаяднНЫЙ СО ШПЙНДЕЛЕМ ТОРЦОВЫЙ 2кулак 4, упор 5, установленный на вращающейся гильзе. б со шкивом 7.Привод работает следующим образом,При осуществлейии относительного вращения приводногошкива 3 и гильзы б вращение на шпиндель 1 переда.ется через шлицевое соединение 2, при этом торцовый кулак 4, взаимодействуя с упором 5, перемещает вдоль оси шпиндель 1 с закрепленным на нем инструментом 8.При необходимости изменения числа осцилляций ремень, вращающий гиль-, зу б, устанавливают на один иэ ручьев шкива 7 и, таким...

Номер патента: 365211

Опубликовано: 15.04.1979

Авторы: Закусило, Кибалко, Мандрин, Новиков, Перетягин

МПК: B23B 1/00

Метки: замковой, замковых, механизм, подрезки, резьбой, соединительных, торцов, упорных, элементов

...хвост,После установки в размер каретка фиксируется сухарем и гидроцилиндром 15 одностороннего действия. Механизм контроля осевого натяга резьбы, пневмоцилиндр пода е чи головки калибра и передающий механизм смонтированы на задней бабке 16 станка и имеют возможность наладки на каждый типоразмер обрабатываемой детали 17.Режущая кромка (вершина) резца 18 настраивается на размер от базовой плоскости каретки, и резец жестко закрепляется в каретке 12. Механизм может быть подвешен на специальные станки модели КМ 6, КМ 6 А, КМ 604, КМ 9 Краснодарского экспериментального завода, а также на станки, е имеющие подрезной суппорт.Работа устройства включает три этапа.Первый этап - навинчивание калибра После нарезки надетали резьбы и отвода,...

Номер патента: 627869

Опубликовано: 15.10.1978

Авторы: Виноградский, Мандрин, Марденский, Меламед, Шункин

МПК: B05C 13/02

Метки: мебели, отделки, щитовых

...щит с загрузочного устройства 1 по приемному горизонтальному подающему транспортеру 2 поступает в лакополивочную машину 3, эа- О тем мебельный щит попадает на верх" ний подающий горизонтальный рольганг ф 7 накопителя 6 в камеру выдержки 4.От датчика наличия щита (на чертеже не показан) поступает команда 15 на манипулятор 12, при этом исходное положение манипулятора 12 соответствует положению, при котором происходит разгрузка и загрузка подающих горизонтальных транспортеров, Гребенка 15 находится наже рабочей поверхности верхнего рольганга 7, а гребенка 14 - выше рабочей поверхности нижнего рольганга 8.При поступлении команды гребенка 15 перемещается вертикально вверх, снимая облитый щит с верхнего роль- ганга 7. Гребенка 14...
