Привод осциллирующего движения
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

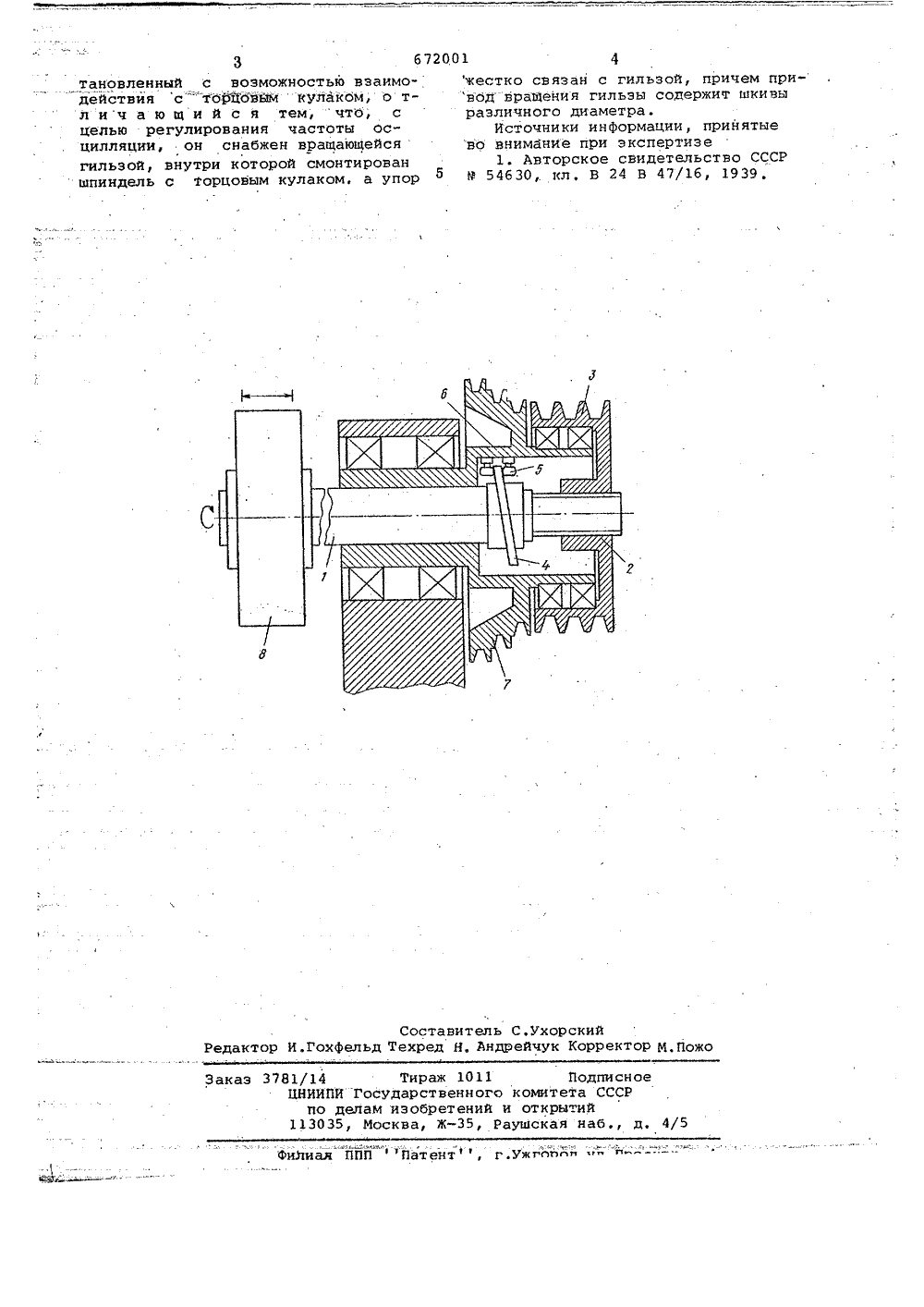

Г ВСЕГО)ОКУНАЯ Н т 1,чфе,1 "1 ДЯ ИЗОВРЕТЕИИЯ Союз Советских Социалистических РесиублинОпубликовайо 050779. Бюллетень ЙУ 25 Дата епубликования описания 05.0779(72) Авторы ИЗОбрЕтЕНИя А.Н. Мандрин, И.А,Сумкин и И.З. Фрейлах 71) Заявитель краснодарское специализированное проектно(конструкторское бюро Всесоюзного объединенияСОЬэорглестехмонтаж(54) ПРИВОД ОСЦИЛЯИРУЮЩЕГО ДВИХ;ЕНИЯ Формула изобретения Изобретение относится к полированию или шлифованию изделий и может быть использована в полировальных или шлифовальных станках.Известно устройство для осуществления осциллирующего движейия шлифовального круга., содержащее торцовый кулак, жестко связанный со шпинделем и взаимодействующий с жестким упо 10Недостатком данного устройства является то, что упор, с которым взаимодействует торцовый кулак, является неподвижным и это не позволяет получить частоту осцилляции, отличную 15 от частоты вращения инструмента,Целью изобретения является обеспечение воэможности регулированйя частоты осцилляции.это достигается тем, что упор, 20 взаимодействующий с торцовым кулаком, установлен на вращающейся гильзе, привод которой содержит шкивы различного диаметра.Начертеже изображен предлагаемый. привод осциллирующего движенияПривод содержит шпиндель 1, связанный с ним через шпицевое соединение 2 шкив 3 ременной передачи, жестл лаяднНЫЙ СО ШПЙНДЕЛЕМ ТОРЦОВЫЙ 2кулак 4, упор 5, установленный на вращающейся гильзе. б со шкивом 7.Привод работает следующим образом,При осуществлейии относительного вращения приводногошкива 3 и гильзы б вращение на шпиндель 1 переда.ется через шлицевое соединение 2, при этом торцовый кулак 4, взаимодействуя с упором 5, перемещает вдоль оси шпиндель 1 с закрепленным на нем инструментом 8.При необходимости изменения числа осцилляций ремень, вращающий гиль-, зу б, устанавливают на один иэ ручьев шкива 7 и, таким образом, изменяют относитдльиое вращение шпинделя с торцовым кулаком и гильзы с упором.. Изобретение обеспечивает возможнасть регулирования числа осцилляций в процессе эксплуатации шлиФовальных и полировальных станков. Привод осциллирующего движения, содержаШий шпиндель, связанный с приводом его вращениячерез шкив ременной передачи,торцовый кулак, жестко .связанный оо шпинделем, и упор, усСоставитель С,ухорскийРедактор И.Гохфельд Техред Н. Андрейчук Корректор М.Пожо 3781/14 Тираж 1011 ЦНИИПИ Государственног по делам изобретений 113035, Москва, Ж, Подписи комитета СССР открытий ушская наб., ака 4/5 фиПиая ППП Патент, г.ужгйгт -" ф"==-."=3 67200 тановленный с возможностью взаимодействйя с торцовйм кулакбм, о тл и ч а ю щ и й с я тем, что; с целью регулирования частоты осцилляции, он снабжен вращающейсягильзой, внутри которой смонтирован шпиндель с торцовым кулаком, а упор 1 4жестко связан с гильзой, причем привод вращения гильзы содержит шкивы различного диаметра.Источники информации, принятые во внимание при экспертизе1. Авторское свидетельство СССР Р 54630,. кл, В 24 В 47/16, 1939.
СмотретьЗаявка
2440754, 04.01.1977
КРАСНОДАРСКОЕ СПЕЦИАЛИЗИРОВАННОЕ ПРОЕКТНО-КОНСТРУКТОРСКОЕ БЮРО ВСЕСОЮЗНОГО ОБЪЕДИНЕНИЯ "СОЮЗОРГЛЕСТЕХМОНТАЖ"
МАНДРИН АНАТОЛИЙ НИКОЛАЕВИЧ, СУМКИН ИГНАТИЙ АРСЕНЬЕВИЧ, ФРЕЙЛАХ ИГОРЬ ЗИНОВЬЕВИЧ
МПК / Метки
МПК: B24B 47/02
Метки: движения, осциллирующего, привод
Опубликовано: 05.07.1979
