Маков

Номер патента: 1656301

Опубликовано: 15.06.1991

Авторы: Евсеев, Маков, Хлебов

МПК: F27B 1/00

Метки: перекрестной, печь, подачей, теплоносителя, шахтная

...в выводную полость, из которойпо воздуховоду 9 направляется в вводнуюполость печи. За счет разрежения, создаваемого дымососом 8, воздух вновь поступает 5 10 15 20 25 30 в шахту в слой материала в зону обжига. Дымовые газы, образующиеся в процессе обжига, поступают в выводную полость и через газоход 7 дымососом 8 выводятся из печи.Часть воздуха из воздуховода 9 поступает в полость 4 и оттуда через окна 15, выполненные в стенке вводной полости зажигательного устройства, попадает в каналы, образованные Л-образными балками 16, закрепленными над окнами и установленными в шахте. Эти каналы не имеют выхода в выводную полостьзажигательного устройства, поэтому в каналах создается избыточное давление и горячий воздух поступает в слой, нагревает...

Номер патента: 1636235

Опубликовано: 23.03.1991

Автор: Маков

МПК: B29C 33/42, B29C 35/04

Метки: вулканизации, клиновых, ремней, формования

...на ней эластичной диафрагмой 2, в которую попеременно подается под давлением теплоноситель через патрубок 3 или создается вакуум, и обогреваемый кольцевой корпус 4, Отвод теплоносителя осуществляется через патрубок 5,В корпусе 4 установлен съемный формующий элемент 6, имеющий набор профильных колец 7 с прорезями 8 на наружной поверхности и размещенные между ними радиальные пластины 9, установленные одними концами в прорезях 8.Профильные кольца 7 жестко связаны между собой в аксиальном направлении с образованием внутреннего цилиндра 10, имеющего на внутренней поверхности кольцевые выступы 11 для формирования ремня, а на наружной поверхности продольные канавки, образованные прорезями 8. Радиальные пластины 9 жестко связаны...

Номер патента: 1615513

Опубликовано: 23.12.1990

Авторы: Маков, Малышева, Орлова

МПК: F27B 1/00

Метки: вращающаяся, печь

...разгрузочными окнами 4 размещено ито 5. Корпус 1 на участке разгрузки пылеидного материала заключен в неподвижный 1 хожух 6 с кольцевыми уплотнениями 7, бункером 8 и затвором 9. Сито 5 установлено 11 а пружинах.20Устройство для подачи газовоздушной меси в слой материала содержит вращаюиеся трубопроводы 10, подрешеточные екции 11, распределительные головки газавоздуха (не показаны). В подситовое протранство (в кожухе 6 над окнами 4) вмонти 1 зовано сопло 12 генератора 13 ударно-взрыв 11 ых волн.Газ и воздух подводятся по трубопроводам 14 и 15 и воспламеняются от свечи 16.Вращающаяся печь работает следующим 30 рбразом.Сырьевой шлам подают с холодного кона. Пройдя цепной теплообменник 3, шлам ушится и гранулируется, при этом обраруется...

Номер патента: 1533502

Опубликовано: 07.12.1990

Авторы: Гребенников, Лебедев, Маков

МПК: G01N 29/04

Метки: ультразвукового

...1)ициенты затухания ультразвуковыхколебаний в призме преобразователей,на участке от точки выхода луча дозоны контроля и на е-м участке распространения в зоне контроля для двухчастот соответственно дЧ дч, дч,длины участков распРостранения сигна.лов в призме преобразователя, в металле изделия до начала зоны контроля и на д-м участке зоны контроля со- З 5ответственно.учетом средних коэффициентов затухания для различных участков распространения сигналов находят ожидаемую величину средней амплитудыструктурных помех на одном иэ интервалов стробированиядлякаждой частоты;) аждои ;)стг.1 редепн)т как от)к)шение величин измерен)гой и ожидаемойсредней амлитурь) структурных помехдля интервал ) строб)ирования принятыхсигналов С, Е. 1 В = 1=1 21 мЕ...

Номер патента: 1608067

Опубликовано: 23.11.1990

Автор: Маков

МПК: B29C 35/04, B29C 43/50

Метки: бесконечных, вулканизации, клиновых, ремней, формирования

...диафрагму 2 сосредствами для подвода в ее полость иотвода теплоносителя и аксиально подвижный корпус 3 с цилиндрическим формообразующим элементом 4, В устройстве имеетсясредство для выгрузки свулканизованныхремней из формообразующего элемечта,которое выполнено в виде закрепленной наосновании параллельно диафрагме 2 трубчатой стойки 5 и вилки б. Вилка б смонтирована на основании 1 параллельно стойке 5с возможностью поворота относительносвоей продольной оси, снабжена приводом7 поворота и имеет разные по высоте зубцы.Формообразующий элемент 4 снабженсмонтированной на его верхнем торце центральной направляющей в гангой 8 для захода в полость стойки 5,Устройство работает следующим Образом,После окончания цикла вулканизациикорпус 3 с...

Номер патента: 1606832

Опубликовано: 15.11.1990

Авторы: Маков, Миллер, Тупкин, Храмков

МПК: F27B 7/00

Метки: вращающаяся, печь

...1 последней входит в торцовую головку 7, выполненную с раэьемомпо продольной оси печи. Опоры 8 торцовойголовки 7 установлены в плоскости, перпендикулярной продольной оси печи, с возможностью откатки в противоположныестороны (по стрелке а). Части откатной головки соединены болтами 9. Отверстие 10 вторцовой головке 7 выполнено соосным скорпусом печи,В отверстии 10 между корпусом 1 и торцовой оголовкой 7 образуется зазор Ь, равный по ширине величине линейногорасширения обечайки корпуса печи, Шахтаголовки 2 предназначена для выгрузкииз печи обожженного материала, Опоры 4обеспечивают возможность откатки головкипо длине печи без торцовой стенки.Вращающаяся печь работает следующим образом,1 ри вращении печи материал продвигается в ней от...

Номер патента: 1498707

Опубликовано: 07.08.1989

Авторы: Маков, Молдабеков, Мурзагареев, Мухитдинов, Урюпин, Шапошникова, Якияев

МПК: C01B 31/02, C25B 11/12

Метки: термоантрацита

...при загрузке в электрокальцинатор, нарушению режима работы электрокальцинатора и уменьшению выхода продукта, 30Содержание антрацита менее 86% ухудшает качество электродной массы " увеличивается .удельное электро- сопротивление (УЭС).Силикат натрия является связующей добавкой, которая придает прочность гранулам, но одновременно увеличивает УЭС. Поэтому его максимальная концентрация составляет 1,7 и выбрана с учетом получения продуктар УЭС ко 40 торого не. превышает 1000 Ом.мм 2/м, т,е. значения, регламентируемого ГОСТом 4794-,75.Дальнейшее увеличение концентрации риди к получению нестандартного продукта (табл. 1).Минимальная концентрация силиката натрия составляет 0,5% и выбрана с учетом максимального выхода продукта. Дальнейшее...

Номер патента: 1434561

Опубликовано: 30.10.1988

Авторы: Маков, Черненко

МПК: H04L 27/22

Метки: приема, сигналов, фазоманипулированных

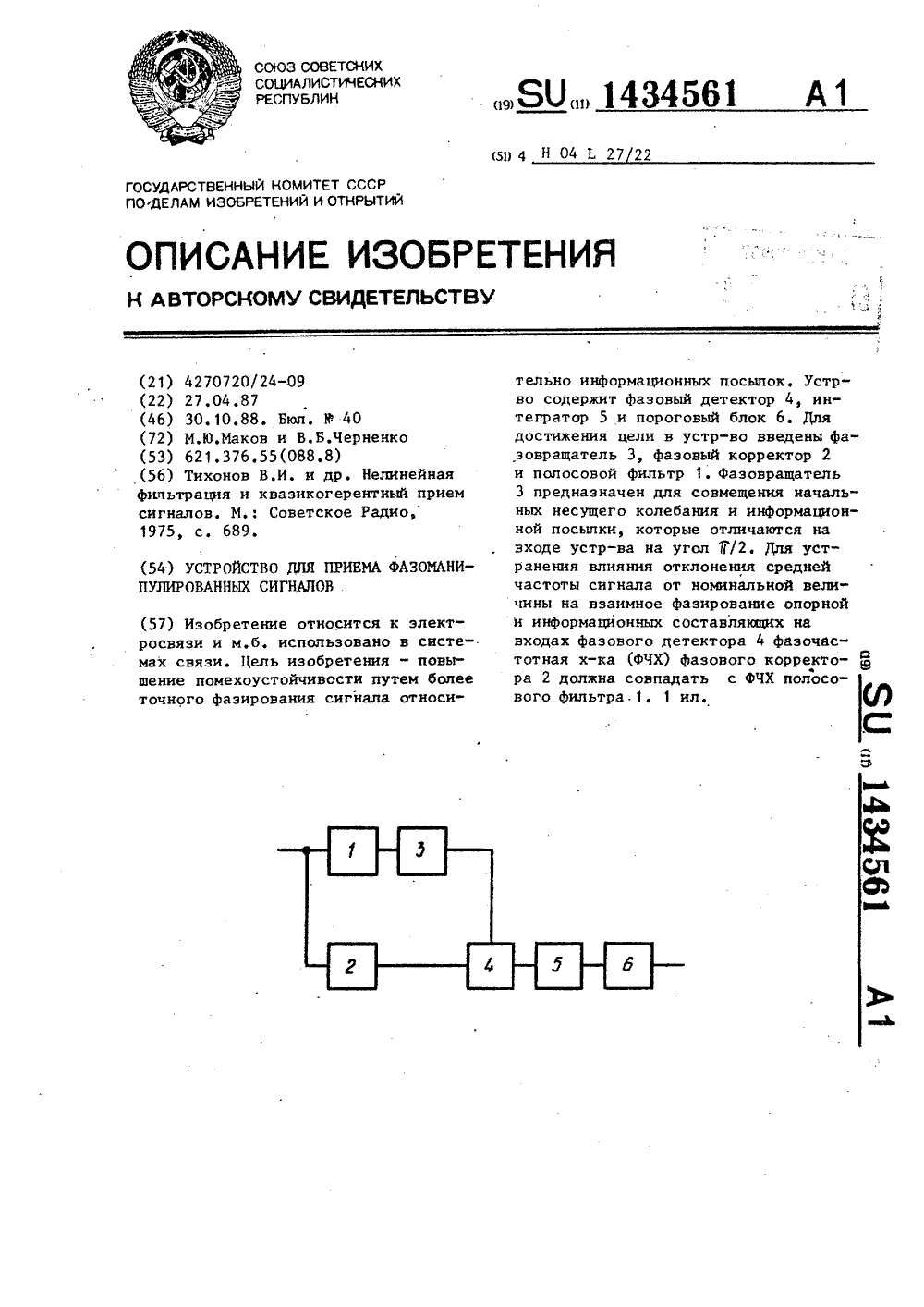

...быть использовано всйстемах связи,Цель изобретения - повышение помехоустойчивости путем более точного5фазирования сигнала относительно информационных посылок.На чертеже изображена структурнаяэлектрическая схема предложенногоуртройства,Устройство для приема фазоманипурованных сигналов содержит полосов й фильтр 1,. Фазовый корректор 2,фаэовращатель 3, "фазовый детекТор 4,интегратор 5 и пороговый блок 6. Устройство работает следующим об-рзом.В устройстве сигнал поступает на вход узкополосного фильтра 1, который вщцеляет из его спектра несущую составляющую, которая через фазовращатль 3 поступает на первый вход фаэвого детектора 4. Фазовращатель 3 предназначен для совмещения начальных фаз несущего колебания и информапионнй посылки, которые...

Номер патента: 1426702

Опубликовано: 30.09.1988

Автор: Маков

МПК: B23B 29/02

Метки: отверстий, растачивания

...поверхность 8, котораяи поднимает резец, увеличивая еговылет относительно оси детали, чтои приведет к компенсации износа резца,Это устройство можно выполнить ис плоским копиром, Для использования такого копира на токарном станке, егонужно лишить возможности вращенияотносительно детали, для чего нужноустановить с возможностью вращения вшпинделе.Для более надежной работы устройства щуп 9 слежения можно выполнитьов виде роликов 11, установленных наоси 12.Такое выполнение щупа оказывает .меньшее влияние на работу устройства,так как в месте контакта штыря и обработанной поверхности возникает силатрения, создающая крутящий момент,стремящийся повернуть гибкую державкувокруг оси, что уменьшает точностькопирования. В таком исполнении...

Номер патента: 1362465

Опубликовано: 30.12.1987

Авторы: Крисюк, Куценок, Маков, Мельник

МПК: A61B 17/56

Метки: капсулы, пластики, сустава, тазобедренного

...- остеотомия тазапо Солтеру, межвертельная остеотомия, из задней стенки капсулы выкроены тазовый и бедренный несвободныепрямоугольные лоскуты, сшитые в видедубликатуры, головка бедра вправлена во впадины, передний отдел капсулы также сшит в виде дубликатуры;Для осуществления данного способаодним из обычных доступов к тазобед 50 55 По предложенному способу выполнены 4 операции у детей с врожденным вывихом бедра 111 - 17-й степени в возрасте от 2 до 6 лет. Срок наблюдений от 6 месяцев до одного года. Во время операций не отмечены технические трудности при формировании П-обраэных лосКУтов из задней стенки капсулы и создании из них дубликатуры. Сроки фиксации сокращаются до 25-30 дней в связи с улучшением ста-. ренному суставу выполняют...

Номер патента: 1348192

Опубликовано: 30.10.1987

Автор: Маков

МПК: B29C 33/42, B29C 35/04, B29D 29/08 ...

Метки: вулканизации, клиновых, ремней, формования

...содержит оправку 1 с установленной на ней эластичной диафрагмой 2, закрепленной с обеих концов и образующей с ней камеру, в которую поперемен. но подается под давлением теплоноситель через патрубок 3 или создается вакуум, и корпус 4. Отвод теплоносителя производится через патрубок 5.Корпус 4 имеет центрируюший стержень 6, полость а, в которую подается теплоноситель через патрубок 7 и отводится через патрубок 8, и съемный профильный формующий элемент 9. Формующий элемент 9 образован набором колец 10 с треугольным поперечным сечением, расположенных перпендикулярно продольной оси корпуса и имеющих на периферии прорези в, и пластин 11, радиально установленных в прорезях в колец В собранном виде формующий элемент имеет форму...

Номер патента: 1328076

Опубликовано: 07.08.1987

Автор: Маков

МПК: B23B 29/02

Метки: головка, расточная

...головка содержит корпус1, в паз которого подвижно вставленрезец 2, имеющий выемку, куда входитвыступ вилки 3, на другом конце которой выполнено отверстие со скошеннымпазом, в которое подвижно с радиальным зазором вставлена ось 4 со ско-.сом 5, расположенная подвижно в осевом направлении в отверстии водила 2 р.б и в пазу корпуса 1. На оси 4 с возможностью вращения и осевого перемещения установлены ролики 7 и 8, имеющие беговые дорожки 9. С беговымидорожками контактирует тело 10 качения, выполненное в виде кольца. Наоси 4 навинчена гайка 11.Ролик 8 опирается на копир 1,2,установленный подвижно на корпусе.К водилу 6 привернута, например, вин- ЗОтами (не показаны) планка 13, междупланкой 13 и корпусом 1 вставленапружина 14.Расточная...

Номер патента: 1321736

Опубликовано: 07.07.1987

Авторы: Маков, Рахимова, Федашова, Филинова

МПК: C09J 3/14

Метки: картона, склеивания, состав

...иванием прн 80-200 8,26 18 О,00 вес тний Потеряклеящиксвойств Веэ эаиоранивания,при 2 фС 50, 00 50,0 5000 э вамораамвПри 15 фС При 22 С предаемог ставаэтих У 65 виях вре- схлеивая 15-20 с оиэводнность ЗОО удlми тель гбОставитель В.Балгхред А. Кравчук едакт горова ектор Де 11 аказ 2722/18 Тираж 633НИИПИ Государственнопо делам изобретени13035, Москва, ЖПодписноетета СССРкрытийая наб., д. 4/ о ко и роизводственно-полиграфическое предприятие, г,Ужгород роектная,Изобретение относится к составам для склеивания картона на основе поливинилацетатной дисперсии и может быть использовано в картонажно-расфасовочном производстве синтетических моющих средств с использованием упаковочных автоматов.Цель изобретения - восстановление и повышение клеящей...

Номер патента: 1308453

Опубликовано: 07.05.1987

Автор: Маков

МПК: B25B 1/00

Метки: параллельные, тиски

...1, выполнена наклоннойк основанию с подъемом в сторону неподвижной губки 4.Гайка 8 выполнена в виде двухлепестковой цанги. Резьба 12 гайки 8 35 нанесена на внутреннюю цилиндрическую поверхность лепестка 13. На сво.бодном торце 14 губки 5 выполнено отверстие 15. Толкатель 16 расположен в отверстии 15 и закреплен на гайке 8, 40Тиски работают следующим образом.Обрабатываемое изделие 17 устанавливается в тиски, после чего, вращая винт 7, перемещают гайку 8, которая, взаимодействуя с наклонной поверхностью 11 отверстия 6 подвижной губки 5, перемещает ее до упора в изделие 17. При дальнейшем вращении винта 5 происходит надежное зажатие изделия 17 между губками 4 и 5. В процессе эажатия на подвижную губку 5 помимо зажимной силы действует сила,...

Номер патента: 1284720

Опубликовано: 23.01.1987

Автор: Маков

МПК: B23B 29/034

Метки: патрон, расточной, универсальный

...К кольцам подводится электрическое напряжение от системы программного управления станком. Коллектор 20 223 неподвижно закрепляется на скалкестанка, несущей вращающийся и перемещающийся с ней шпиндель (не показано),и на водиле. Хвостовик патрона устанавливают и закрешдяют в шпинделе станка.Патрон работает следующим образом.При вращении шпинделя станка вместе с ним вращается корпус 1 и, следовательно, червяки 5 и б со своими коническими шестернями 7 и 8Колеса обкатываются по неподвижному водилу 9 и получают вращение. Направление их вращения противоположно.Вместе с колесами получают вращение и червяки, вращающие червячноеколесо. Так как червяки вращаются содинаковой скоростью, то ось колесаостается неподвижной. При подаче системой...

Номер патента: 1273089

Опубликовано: 30.11.1986

Авторы: Крисюк, Куценок, Маков, Мельник

МПК: A61B 17/56

Метки: бедра, врожденного, вывиха, лечения

...травматическом, паралитическом вывихе бедра 111 - 17-й степени, растянутой капсуле и дефекте связок, укрепляющих капсулу сустава и предупреждающих смещение головки бедренной кости. Целью изобретения является снижение рецидивов вывиха путем образования из передних и задних отделов (апсулы тазобедренного сустава трубчатой седалищнобедренно-лобковой связки.Способ осуществляют следуюцим образом.Одним из обычных доступов (передценаружцый) к тазобедренному суставу выпол 5 о г подход к кысу.)( сусгава, Капсулу сустава вскрыва)от двумя параллельными разрезами со стороны ее передней стенки и из нее выкраивают несвободный прямоугольный лоскут, основанием прикрепленный к телу лобковой кости, шириной 1,5 - 2 см. Выкраивание заднего лоскута...

Номер патента: 1263421

Опубликовано: 15.10.1986

Автор: Маков

МПК: B21J 13/02, B21K 21/04

Метки: стаканов, типа, тонкостенных, штамп

...следующим образом.В верхнем положении пуансона 2 в полость матрицы 1 вкладывают заготовку штампуемого изделия 11. При ходе пуансона 2 вниз он сжимает металл заготовки и происходит его истечение из полости матрицы 1 в кольцевой зазор между матрицей и контуром рабочей головки пуансона, т. е. осуществляется обратное выдавливание. Выдавливаемое изделие надевается на втулку 9, и, когда кромка изделия упирается в бурт втулки, она.начинает двигаться вместе со стенкой изделия 11 (фиг.1). По окончании процесса выдавливания от специального привода (не показан) получает перемещение толкатель 7 по стрелке (фиг.2). Ножи 4 сходятся, взаимодействуя друг с другом и перемещаясь в направлении к стержню пуансона, и занимают положение, показанное на...

Номер патента: 1260071

Опубликовано: 30.09.1986

Автор: Маков

МПК: B21D 37/00

Метки: направляющей, одной, пары, плитой, соединения, узел, штампа

...на фиг.2 вариант выполнения узла соединения; на фиг.3 - вид А на фиг.2.Узел соединения направляющей колонки 1 с плитой 2 штампа представляет собой цилиндрическое отверстие в плите 2, в котором размещен цилиндрический конец а направляющей колонки 1, и крепежный элемент, выполненный в виде конического штифта 3, устанавливаемого в коническом отверстии плиты. Узел соединения может включать несколько конических штифтов, в этом случае плита 2 должна иметь соответствующее количество конических отверсти й. Конические отверстия располагают по одну сторону от плоскости симметрии колонок 1, на расстоянии от отверстия для размещения колонки, обеспечивающем получение перемычки о шириной, обеспечивающей ее деформирование при установке штифта 3, когда...

Номер патента: 1257858

Опубликовано: 15.09.1986

Авторы: Желтов, Котенев, Лобанов, Маков, Михайлов, Скачков

МПК: H05G 1/06

Метки: генератор, портативный, рентгеновский

...электропроводящего материала. Стаканы 24 через контактные пружины 25 электрически соединены с потенциальными точками а,о,( фиг.1) каскадного умножителянапряжения 2. Стаканы 24 выполняютфункции обкладок конденсаторов 8-11выравнивающей копонны.Предлагаемый портативньй рентгеновский генератор работает следующимобразом,Переменное напряжение, подаваемое на высоковольтный трансформатор 1, преобразуется в высокое переменное напряжение ( 8 кВ), которое умножается на каскадном умножителе напряжения 2. Полученное выравненное постоянное высокое напряжение подается на анод рентгеновской трубки 3. Каскады умиожителя напряжения 2 выполне 5 1 О 15 20 25 ны в модульном варианте, причем каждый модуль содержит один конденсаторвместо обычных двх, два диода...

Номер патента: 1248705

Опубликовано: 07.08.1986

Автор: Маков

МПК: B21D 43/12

Метки: длинномерного, зону, подачи

...которого выполнены зубья 2 червячного колеса. Эта сторона снабжена также двумя Г-образными выступами 3, образующими захватные органы в виде губок. Выступы 3 имеют небольшую высоту или надрезы и поэтому звеногибкое. Гибкое звено охватывает опорный элемент 4, имеющий прямолинейные и радиусные участки.Один из участков опорного элемента выполнен по радусу К, елина которого выбирается из условия зацепления зубьев гибкого зубчатого звена по делительной окружности в недеформированном состоянии.На опорном элементе установлен кронштейн 5, прикрепленный к нему винтами 6.В кронштейне установлен с возможное тью вращения червяк 7, имеющий привод, например, от шагового двигателя (не показан). К опорному элементу 4 прикреплены с возможностью...

Номер патента: 1240565

Опубликовано: 30.06.1986

Автор: Маков

МПК: B25B 1/00

Метки: параллельные, тиски

...и может быть использованопреимущественно в инструментальныхцехах для зажима изделий без переноса относительно установочной базы.Целью изобретения является повышение. долговечности и упрощение конструкции путем исключения поперечного перемещения гайки относительновинта и исключения резьбы в отверстии подвижной губки,На фиг.1 схематически изображенытиски, общий вид; на фиг.2 - сечение А-А на фиг.1.Параллельные тиски содержат основание 1, корпус 2 с направляющими3 и пазами 4, неподвижную губку 5,подвижную губку 6, в которой перпендикулярно направляющим 3 и пазам 4выполнено отверстие 7, зажимной механизм, выполненный в виде передачивинт 8 - гайка 9, при этом гайка 9выполнена с буртами 1 О и расположенав отверстии 7 подвижной...

Номер патента: 1237630

Опубликовано: 15.06.1986

Авторы: Баймуратов, Кураев, Маков, Мурзагареев, Пименов, Пучков, Рейслер, Шкарупа

МПК: C01B 25/02

Метки: фосфора, шлама

...осуществляется путем прямой инжекцииперегретого водяного пара в дистилляционный аппарат. Однако в условияхинтенсивного шламообразования скорость нагрева шлама не удовлетворяетсовременным требованиям и, крометого, используется дорогой теплоноситель - пар (20-40 кг/кг Фосфора),Продолжительность процесса извлече -ния фосфора 48 ч,Целью изобретения является сокращение продолжительности процесса,Поставленная цель достигаетсясогласно способу извлечения Фосфораиз шлама, заключающемуся в переводеего в жидкотекучее состояние нагреве под давлением 1,1-12,0 атм с последующим понижением давления даатмосферного и отстаиванием.Нагрев фосфорного шлама под давлением позволяет получать температуру шлама значительно выше 100 С, врезкое снятие...

Номер патента: 1232400

Опубликовано: 23.05.1986

Автор: Маков

МПК: B21D 28/14, B23D 31/00

Метки: кромок, обрезки, полых, штамп

...запрессованную в него матрицу 2, оправку,выполненную в виде цанги 3, толкатель 4,. установленный с воэможностьюосевого перемещения относительно оправки-цанги 3, режущий инструмент,выполненный также в виде цанги 5, неподвижной в осевом направлении.фланец толкателя соединен с тягамн. 6 установленными подвижно относительно крышки 7, жестко связаннойс корпусом 1 посредством винтов 8.На зеркале матрицы жестко установлены ножи 9. Цанга 5 ииеет четыре широких 10 и два узких 1 1 лепестка. Цанга 32400 23:состоит нз четырех лепестков 12,Вторая ступень толкателя выполнена ввиде усеченного конуса 13 с вершиной,обращенной в сторону зеркала матрины.5 Первая ступень толкателя представляет собой два конических выступа 14,нижний торец которых выполнен...

Номер патента: 1230929

Опубликовано: 15.05.1986

Авторы: Бикбау, Булатов, Ким, Колесниченко, Маков, Малышева

МПК: B65D 88/72, B65G 3/04

Метки: емкость, разгрузки, сыпучего, хранения

...3 с разгрузочными патрубками 4, пневмокамерные насосы 5, рыхлитель 6, электротельфер 7, патрубок подвода сжатого воздуха 8, перфорированную трубу 9 с патрубком 10 подвода горючей смеси, продувочную свечу 11. Для, вытеснения воздуха из объема перфорированной трубы на патрубке 10 установлена свеча 12 зажиганий с запальным устройством 13.,Перфорированная труба 9 заключена в полость плас" тин 14, закрепленных ка шарнире 15.Диаметр корпуса 1 - 0; диаметр трубы 9 - й; ее длина - Ь; длина пластиМи 14 в . . При этом д составляет 0,01-0,02 О, а .В - 0,2 -0,8: 1,.Силосная башня эксплуатируется,: с)мдуюпим образом.СЫпучий материал засыпают в объем полого корпуса 1, Для предотвращения ележивания материала на днище башни через аэрационные патрубки 2...

Номер патента: 1218424

Опубликовано: 15.03.1986

Автор: Маков

МПК: H01J 27/04

Метки: ионов, источник

...Техред З,Палий Корректор Т.Колб Ф Заказ 1134/58 Тираж 644 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, 3-35, Раушская наб., д.4/5Филиал ППП "Патент", г.Ужгород, ул.Проектная,4 Изобретение относится к газоразрядным источникам ионов.Целью изобретения является снижение удельных энергетических затг рат.На чертеже схематически представлвна разрядная камера источника ионов, поперечный разрез;Устройство содержит анод 1 источника, периферийные, магниты 2, магнитопровод 3, дополнительные аноды 4, края которых размещены вдоль- середин магнитных полюсов, Допол,нительные аноды изолированыот анода, электрически соединены вместе и имеют вывод, с помощью,которого . на них подается смешение 611 по...

Номер патента: 1212487

Опубликовано: 23.02.1986

Авторы: Бикбау, Булатов, Ибрагимов, Копбасаров, Маков, Масагутов, Пименов, Селецкий

МПК: B01D 35/06

Метки: электрофильтр

...регламентируемой величины, например до 45-50 мм вод.ст. Увеличение напора через датчики напораподает сигнал для включения устройства для генерации аэродинамическихимпульсов. Сопла 7 устройства уста-новлены таким образом, что эа счетмногократных (экспериментально подобранной интенсивности ударной волныи давления в емкости устройства) отражений волны от поверхности газохода и за счет высокоскоростногопотока азота отложения будут разрушаться и удаляться с поверхностигазоходов в объем электрофильтра.По мере восстановления напора в электрофильтре до нормального датчикинапора отключают устройство генерации импульсов. Появление отложений вокруг изоляторов токовводов и на верхних полках осадительных электродов 3, а также образование отложений на...

Номер патента: 1197785

Опубликовано: 15.12.1985

Автор: Маков

МПК: B23B 29/034

Метки: патрон, расточной, универсальный

...закрепляют в шпинделе станка, имеющего вращательное движение и поступательное вместе с невращающейсяскалкой шпинделя.При вращении шпинделя вращаетсякорпус 1, а водило 10 и колесо 9удерживаются от вращенйя стержнем16, Вместе с корпусом вокруг его осивращаются колеса 7 и 8, которые,обкатываясь по неподвижному колесу9, получают осевое вращение, и вместе с ними вращаются червяки 5 и б.Направление вращения червяков противоположно, поэтому при разных шагахчервяков 5 и б вместе с вращательнымдвижением червячное колесо 4 получит и поступательное перемещениевдоль осей червяков 5 и 6. Вместе счервячным колесом 4 получит перемещение (движение подачи) и ползун 2,Направление перемещения зависит отнаправления вращения. При вращениикорпуса 1 вместе...

Номер патента: 1159618

Опубликовано: 07.06.1985

Авторы: Кеввай, Ли, Маков

МПК: B01J 2/24

Метки: гранулирования, порошкообразных

...заключенную в кожух 2, бункеры 3. течки 4, питатели5, патрубки 6, сьемный нож 7, коллектор 8 сжатого газа с патрубками 9и регуляторами 10 расхода, коллектор11 жидкотекучей добавки с патрубками 12 и регуляторами 13 расхода,течки 14 окомкованного продукта игазоход 15 отходящих газов, которвеприсоединен к системе пылеочистки.Устройство для гранулированияпорошкообраэных материалов работаетследующим образом. Дисперсный сырьевой материал избункера.3 через течки 4 и питатели5 поступает в патрубки 6, в которыеодновременно иэ коллектора 8 через Расход энергоносителя(пара или сжатоговоздуха) Расход энергии на окомкование и транспортировку материалов Прочность на сжатиеокомкованного продуктапосле сушки 159618 2патрубки 9 вводят сжатый гаэ н...

Номер патента: 1158301

Опубликовано: 30.05.1985

Автор: Маков

МПК: B23B 29/034

Метки: патрон, расточной, универсальный

...При расточке конических отверстий, расточке канавок и подрезке торцов резец 5 устанавливают на требуемый размеруказанным способом. Вращая регулируемый выступ 10, устанавливают необходимую величину 84Разьединяют водило 9 с колесом 8, вывинтив винты.10 Включают вращение шпинделя и его,осевую подачу. Водило 9 удерживается от вращения установленным в егораэьбовом отверстии стержнем, связанным.с хомутом, закрепленным на 15 невращающейся скалке шпинделя станка.При вращении расточного патрона относительно неподвижного водила 9 червяк 6 периодически контактирует срегулируемым выступом 10 и переме щается в осевом направлении безвращения, так как колесо 7 расцеплено с водилом 9. При этом червяк бвращает червячное колесо 4, а следовательно, -...

Номер патента: 1157364

Опубликовано: 23.05.1985

Авторы: Кивалов, Кулагин, Маков, Низовский, Соловейчик

МПК: G01J 1/42

Метки: галиоконцентратора, лучистой, пятне, распределения, фокальном, энергии

...менее фокусного расстояния гелиоконцентратора, длина пластины не менее диаметра гелиоконцентратора, а ее продольная ось расположена перпендикулярно оси вращения держателя, при этом фотолреобразователь установлен с возможностью возвратно- поступательного перемещения вдоль прямой, параллельной упомянутой продольной оси пластины и лежащей в плоскости, проходящей через эту ось и образующей с осью вращения1157364 3держателя угол Л -2 с, где с - угол между осью вращения держателя и отражающей гранью пластины,Ъ Установка может быть снабженасамопишущим прибором, один из пишущих узлов которого кинематическисвязан с фотопреобразователем.При этом частично отражающая пластинаразмещена над держателем на расстоянии менее фокусного...
