Лихачев

Номер патента: 1054429

Опубликовано: 15.11.1983

Авторы: Ерко, Кислицын, Лихачев, Солошенко, Теплицкий, Эссельбах

МПК: C21C 7/00

Метки: железо-кремний-магниевого, сплава

...потоке, оставаясь науровне 7 независимо от того, в твер-дом или в жидком виде он находится,Нисходящий потек Ферросилиция химически активен по отношению к магнию,взаимодействует с ним, образуя силицид магния. Поток обеспечивает поступление все новых порций расплавак магнию, вследствие чего взаимодействие магния с расплавом происходитбьестрее, чем испарение магния. Магний не всплывает нл поверхность расппава нп в жидком виде, ни в виде3пузырей, и усваивается с большой степенью полноты. 1 асплав, усвоивший магний, вытекает через канал 9. Для получения лигатуры с большой концентрацией магния расплав возвращают5 в активную зону канала 3 по каналу 10,При введении магния в восходящем потоке пе предотвращается вынос его на поверхность...

Номер патента: 1054049

Опубликовано: 15.11.1983

Авторы: Азбукин, Горячий, Кузнецов, Левицкий, Лихачев, Рыбянец, Шлыков, Эппель

МПК: B27F 7/15

Метки: деревянных, скрепления, элементов

...элементов,общий вид спереди; на фиг.2 - разрез А-А на фиг.1; на фиг 3 - разрезБ-Б на фиг.1,Устройство для скрепления двревянных элементов состоит из станинысо столом 2. К столу 2 в верхнейего части на кронштейнах 3 закреплены прижимы 4 и быстросьемные кассеты 5, в нижней части стола 2 егонаправляющие 6 взаимодействует с вер 1054049 2тикально-подвижной траверсой 7, накоторой закреплены сверлильные шпиндели 8 с,приводами 9, Гидропривод 10одним концом связан со станиной 1,а вторым - с траверсой 7. Кроме того,на траверсе 7 над верхней частью стола 2 на кронштейнах 11 закрепленытолкатели 12, В кассетах 5 выполненыокна 13 и 14, соосно расположенные с10 осью сверлильных шпинделей 8 и продольной осью толкателей 12. Кассеты5 служат...

Номер патента: 1047510

Опубликовано: 15.10.1983

Авторы: Ладыженский, Лихачев

МПК: B01L 11/00

Метки: подготовки, проб

...устранение забивания второй камеры и дополнительное усреднение пробы материала и очистка наружной поверхности перфорированного диска. 40Поставленная цель достигается тем, что устройство подготовки проб для автоматических влагомеров, содержащее цилиндрический корпус с загрузочной воронкой, вал,3. Устройство по п. 1, отличающееся тем, что, с целью дополнительного усреднения пробы материала и очистки наружной поверхности перфорированного диска, оно снабжено подпружиненным скребком, установленным на валу во второй камере снаружи перфорированного диска. 2установленный в корпусе по его оси, шнековый питатель, закрепленный на валу внутри корпуса, неподвижный перфорированный диск, размещенный в корпусе перпендикулярно его продольной оси и...

Номер патента: 1041571

Опубликовано: 15.09.1983

Авторы: Ерко, Кислицын, Лихачев, Солошенко, Теплицкий, Эссельбах

МПК: C21C 1/00

Метки: кремнемагниевой, лигатуры

...(не показаны ). В состав установки входят также источники питания и пускорегулирующая аппаратура.Ванна установки может быть снабжена футерованной крышкой. Кожух 1 может быть выполнен из стали Х 18 Н 9 или из алюминиевого сплава, Огнеупорная футеровка 2 оформляет активную зону 3 и миксерную зону 4.Габариты активной зоны 3 ограничены размерами полюсных наконечников электромагнита и расстоянием между ними, Габариты миксерной зоны 4 не ограничены и выбираются конструктивно на заданную производительность. Электрод-перегородка 5 выполнен углеродистым, Ток к электроду-перегородке 5 подводится контактной пластиной 8, которая является одновременно й арматурой. Материал контактных пластин - сталь Х 18 Н 9, Х 22 Н 20 М 2 С, вольфрам или другой...

Номер патента: 1040296

Опубликовано: 07.09.1983

Авторы: Лихачев, Молданов, Нестеренко, Ратушняк, Сыченко

МПК: F25D 21/00

Метки: бытовой, холодильник

...конуса, меньшим основанием которого служит днище,На фиг. 1 изображен участок бытового холодильника в зоне расположения теплопередающего элемента,общий вид; на фиг, 2 -. то же, видсбоку.фе2Бытовой холодильник содержит обмерзающий элемент 1, например испаритель холодильного агрегата,:источ. ник тепла, роль которого выполняет2 конденсатор 2 холодильного агрегата, установленные по обе стороны задней 0296 стенки 3 с внутренним слоемизоляции, теплопередающий элемент 5,выполненный в виде стакана, размещенный в стенке 3 и обращенный открытойстороной к конденсатору 2, Днище эле"мента 5 имеет тепловой контакт собмерзающим элементом 1. Для улучше 10 ния конвекции воздуха внутри теплопередающего элемента 5 целесообразно выполнять его в виде...

Номер патента: 1033777

Опубликовано: 07.08.1983

Авторы: Азбукин, Белобоков, Горячий, Карлов, Кузнецов, Лихачев, Шлыков

МПК: E21F 13/04

Метки: длиномеров, доставки, шахту

...секции 16, муфту хвостовика секции 17 и ручку 18. Разгрузочная секция включает корпус секции 19, якорное устройство 20, запорный элемент 21, шарнирную опору 22, проушины шарнирной опоры 23, рукоятку 24, пружи 5 10 15 20 25 30 35 40 45 50 55 ь ну 25, фиксатор 26, базовый конец секции 16, муфту хвостовика секции 17 и ручку 18.Монтаж и работа устройства осуществляются следующим образом.В верхней части лавы на сопряжении с вентиляционным штреком устанавливается и закрепляется загрузочная секция 1, к ней посредством быстроразъемных соединений 7 трубопровода наращивают несколько линейных секций 6, затем устанавливают тормозную секцию 4, разгрузочную секцию 5 и якорную секцию 2. Разгрузочная секция 5 и якорная секция 2 подвешиваются на...

Номер патента: 1032035

Опубликовано: 30.07.1983

Авторы: Зелепукин, Зотов, Лихачев, Олейниченко, Семенченко, Степина, Талат, Фомин, Шапошников

МПК: C22C 37/10

Метки: чугун

...желеэо, содержит компоненты в следующем соотношении, нес. Ъ 65 Углерод 3,0-3,61(ремций 1,6-2,0Мар п.ц 0,8-1,2Х 1,3-1,71 цтац 0,1-0,4Азот 0,02-0,1М цп 0,25-1,2Ванадий 0,2-0,4Желт э о ОстальноеХимический состав и механические свойства предлагаемого чугуна принедецы н табл. 3.рц испытании образцов на иэгиб опрстелцют предел прочности при иэ гибе и цогиб при иэломе (максимальную стрелу прогиба).Испытанию на изгиб подвергаются цилиндрические образцы размером 7306340 мм, ра( стояцце между опорами испытательной Глашины составляет 300 мм.Отклонение по диаметру образца в любом сечении не йренышает + 1 мм,Испытания ца износостойкость в условиях абразивного иэнашивания (Г) проводятся на лабораторной установке ЦУК-ЗМ со специальным ротором,...

Номер патента: 1029201

Опубликовано: 15.07.1983

Авторы: Каблуков, Лихачев, Серкин, Янкевич

МПК: G08C 15/02

Метки: разделением, сигналов, телесигнализации, частотным

...25 поступают на входы ключей 20 н блока17 дифференцирования. Последний формирует сигнал на своем выходе только в моменты исчезновения сигналовна своих выходах и, следовательно,при наличии сигналов на выходахвсех Фильтров 25 сигнал на выходеблока 17 дифференцирования отсутствует. По этой причине не отсутствуют сигналы на выходе дешифратора 16 и находятся в запертом состоянии ключи 20 - 22, в результате чего никаких сигналов в исполнительный блок не поступает.1При изменении состояния какоголибо из контролируемых объектов посоответствующему входу 13 в соответствующие контролируемые пункты 1поступает сигнал в виде перепаданапряжения, который подается на соот-ветствующий вход коммутатора 4,а также вызывает возникновение импульсовиа выходе...

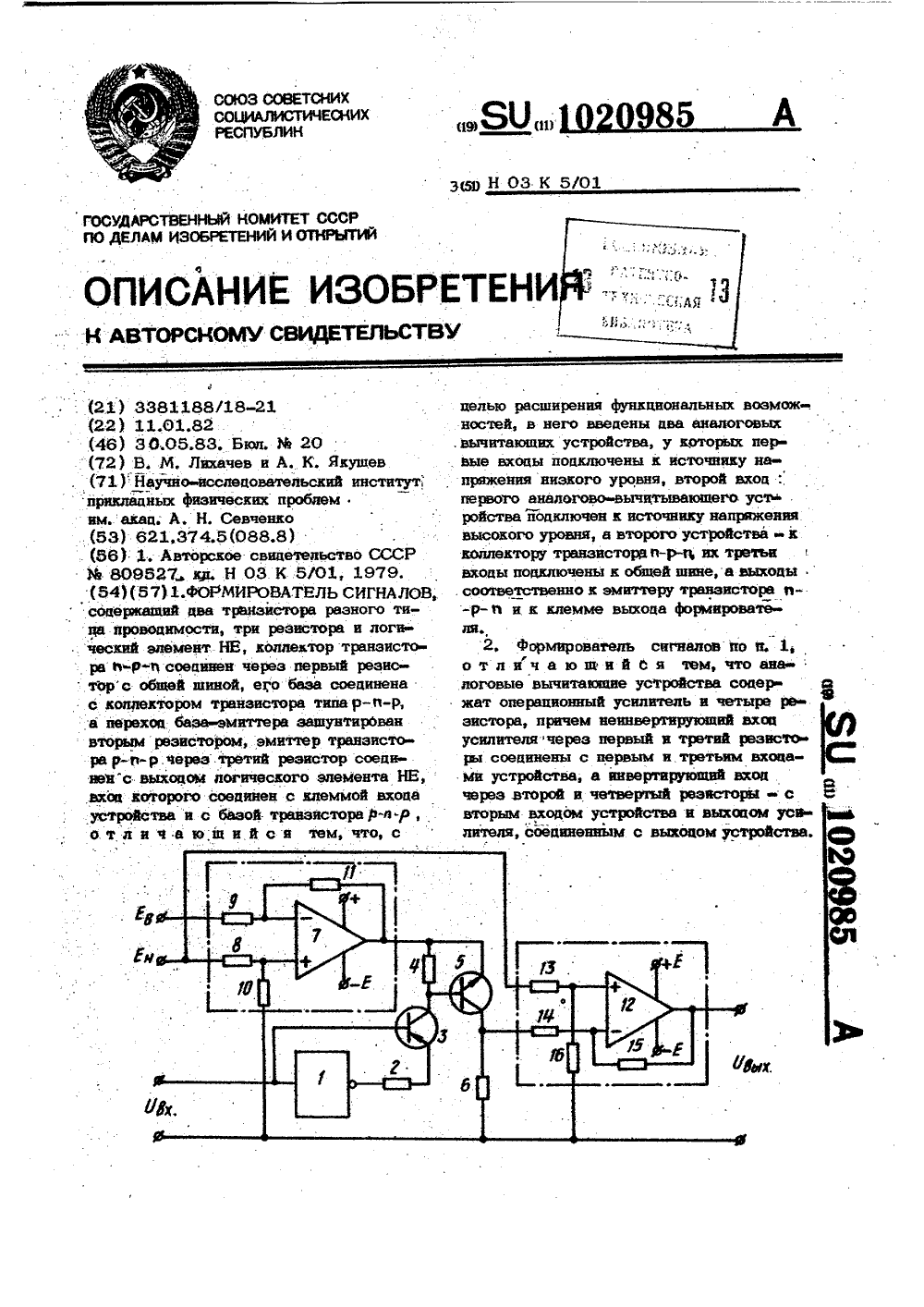

Номер патента: 1020985

Опубликовано: 30.05.1983

Авторы: Лихачев, Якушев

МПК: H03K 5/01

Метки: сигналов, формирователь

...что аюь ва содер ь и четыре ре ий входтретьим входаруюший О резисторы с и выходом усиГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРГЮ ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИИ логовые вычитакщие устройстжат операционный усилителзистора, причем неинвертирующусилителячерез первый н третры соединены с первым ими устройства, а инвертичерез второй и четвертыйвторым входом устройствалителя, соединенным с выход3 - 1020Операционный усилитель 7 выбирается из расчета обеспечения максимального выходного тока в нагрузку открытых транзисторов 3 и 5, задаваемого резисторами 2, 4 и 6. Выходной усилитель 12 выбйрается из расчета. получения макса : мальйого заданного быстродействия на выходе формирсвателя.ЪТаким образом, введение в формиро ватель сигщцюв аналоговых вычитывающнх...

Номер патента: 1019203

Опубликовано: 23.05.1983

Авторы: Ватутин, Карпенко, Лихачев, Фурсенко, Эстрин

МПК: C09D 1/04, F27B 15/00

Метки: окиси, печь, цинка

...к интенсивному удалению жидких шла.ков с значительным содержанием вних окиси цинка, которая еще не вступила в процесс восстановления. Ограоничение угла наклона 15 обеспечивает необходимое для наиболее полногоизвлечения цинка из сырья время пребывания в испарительной камере.На Фиг. 1 схематически изображенапечь, продольный разрез; на фиг. 2 -"1 разрез А-А на Фиг. 1.Печь содержит металлический ко-.жух 1, Футерованный высокоогнеупорным и теплоиэоляционным материалом 2,в котором размещены испарительная 3,20 окислительная 4 и доокислительная 5камеры. Испарительная камера 3 отде"лена от окислительной 4 перегородкой 6 с. конусообразным выступом и отверстием 7. Окислительная камера ч25 снабжена направляющей перегородкой 8для предотвращения...

Номер патента: 1019191

Опубликовано: 23.05.1983

Авторы: Лихачев, Молданов

МПК: F25D 23/02

Метки: дверцы, навешивания, холодильника

...выполнено упротивоположного от оси края кронштейна и представляет собой прорезь, аналогичную узкому участку первого отверстия,Причем в качестве эластичного ма"териала использован полистирол,На фиг, 1 изображено приспособление для навешивания дверцы холодильника, общий вид; на фиг. 2- то же, положение деталей перед сборкойразрез; на фиг. 3 - то же, в собранном виде, разрезПриспособление для навешивания дверцы холодильника содержит кронштейн 1 с закрепленной на одном егоконце осью 2 и отверстиями 3 и 4,прокладку 5, винты крепления 6 и 7шайбы 8 и 9 и декоративную крышку10, Для повышения жесткости кронштейн 1 выполнен с отбортовками 11, Приспособление содержит промежуточные элементы 12 и 13 в виде цилиндра или усеченного конуса,...

Номер патента: 1015274

Опубликовано: 30.04.1983

Авторы: Араев, Горшков, Гузман, Кряхтунов, Лихачев, Лозбенев, Фомин, Хозяинова

МПК: G01M 11/00

Метки: линз, объектива, центрировки

...на каждую из поверхностей обьектива 10.Зеркалр 8 установлено пепенднкулярной аттической оси телескопической системы и преаназнечено для юстировкн подложки с зонными пластинами 6 в схеме контроля.Элементы 1 - 3 устройства формируют плоский волновой фронт и направляют 33 его на наклонное зеркало 4. Часть волнового фронта проходит зеркало 4 и поступает на подложку с зонными пластинами 6. Вторую часть волнового фронта зеркало 4 направляет на плоское зара .ло 8, Отраженные зеркалом 8 и поверкностью подложки с зонными пластинами 6 плоские волновые фронты поступают в обьектив 8, который формирует в плоскости экрана 9 изображения источ з ника света.Наклонами подложки совмещают оба иэображения. При этом плоский волновоф фронт падает на...

Номер патента: 1015172

Опубликовано: 30.04.1983

Авторы: Азбукин, Горячий, Кузнецов, Лихачев, Маслюк, Рыбянец, Шлыков

МПК: F16L 27/04

Метки: соединение, трубопроводов

...сборки соединения.Щ 1517Изобретение относится к быстроразъь; - .ным шарнирным соединения грубопровоцов,которые могут быть использованы, напри.мер, в горной промышленности цля доставки длинномерных материалов., 3Известно шарнирное соецинение грубвключающее шарнирный наконечник, муфту,выполненные на концах соециняемых трубопроводов, оправку с конической поверхностью и обойму, охватывающую шарнир- йный наконечник с муфтой и оправкой.Стягиваегся соецинение при помощи червяка 1 .Недостатком известного соединенияявляется сложное по конструкции зажим фное устройство, что приводит к неуцобсгву при эксплуатации в стесненных ус, ловиях гам, где требуется быстрый ичастый перемонтаж грубопровоцов,. например при использовании соединения в...

Номер патента: 1014723

Опубликовано: 30.04.1983

Авторы: Костанда, Лихачев

МПК: B28B 21/54

Метки: виброгидропрессованных, трубчатых, форма

...секций наружную опалубку с откидньиМи болтами,калибрующее, анкерное и уплотнительные кольца, снабжена стяжными прис,пособлениями в виде пневмокамер сподвижными упорами, а один иэ проольных Фланцев каждой секции наружной опалубки выполнен с углублением,причем гайки откидных болтов опертына подвижные упоры, а пневмокамерыразмещены в углублениях продольныхфланцев.На фиг. 1 показана форма, поперечный разрез; на фиг. 2 - вид по стрел-.ке А на фиг 1; на Фиг. 3 - узел 1на фиг, 1; на фиг. 4 - разрез Б-Бна фиг. 3. 45Форма для изготовления напорныхвиброгидропрессованных раструбныхжелезобетонных труб содержит металлический сердечник 1, на который на"дет эластичный чехол 2, составную иэ 50отдельных контактирующих друг с другом продольными...

Номер патента: 1006898

Опубликовано: 23.03.1983

Авторы: Алексеев, Белов, Лихачев, Пеньков, Флисюк

МПК: F27B 15/00

Метки: аппарат, закрученном, зернистого, слое, термообработки, фонтанирующем

...с отверстиями, направляющееустройство выполнено в верхней части вщще конуса, в основании которого смонтирована газораспределительная решеткав форме кольца, при этом отверстия выполнены тангенциально к внутреннему диаметру решетки. Кроме того, верхняя часть М 2направляющего элемента снабжена коллектором, выполненным в форме кольца.На фиг, 1 изображена схема аппарата; на фиг. 2 - узелна фиг. 1; на фиг. 3- гаэораспределительная решетка для подачи топлива или какого пибо компонента.Аппарат содержит корпус 1 с желобообразным днищем 2, в основании которого расположено направляющее устройство 3. Верхняя часть направлявшего устройства представляет собой конус 4 с газорас. пределительной решеткой 5 в основании, выполненной в форме...

Номер патента: 1006675

Опубликовано: 23.03.1983

Авторы: Гескин, Зенгин, Лихачев, Сазонова, Севенард

МПК: E04G 11/24

Метки: горизонтально-скользящей, опалубки, перемещения

...к нему опалубкой 1перемещается по направлению к ходовой тележке 7 на длину штока 11Обычно в кбнструкции горизонтально-скользящей опалубки применяютсядвадля перемещения внутреннего инаружного опалубочных шитов) илибольше устройств для перемещенияопалубки. Их синхронная работа, т.еодновременное движение, обеспечивается с помощью рейки 14 с пазами,перемещающейся вместе со штоком 11и ходовой тележкой 7 относительнокорпуса силового цилиндра 2 и закрепленного на нем конечного выключателя15, отключающего подачу давления вкаждый цилиндр после прохождения егоштоком 11 расстояния, равного шагупазов на рейке 14, после чего одновременно включается подача давленияво все силовые цилиндры.По окончании перемещения опалубки ф на длину хода штока...

Номер патента: 1004881

Опубликовано: 15.03.1983

Авторы: Альтман, Лихачев, Хомутченко

МПК: G01N 33/38

Метки: каменных, прочности, строительных

...в штоке насоса б, размещенный в корпусе 7. В штоке насосаб выполнен сквозной канал 8 дляподачимасла в рабочую камеру 9, образованную рабочим поршнем 10, стенками корпуса 7 и опорным фланцем 1.Над поршнем 10 в корпусе 7 размещена возвратная пружина 11, Рабочая ЗО камера 9 связана с манометром 12В зависимости от,вида испытаний устройство может быть дополнительно оснащено траверсой 13, опорным кольцом 14, рамой 15 с неподвижно укрепленной на ней упорной плитой 16, подвижной верхней плитой 17, соединенной тягами 18 с нижней подвижной плитой 19.Устройство работает следующим ,образом.При испытании материала на местное сжатие фиг, 1 опорный фланец.1 устройства устанавливают на тонкостенную испытываемую конструкцию. Через сквозное отверстие в...

Номер патента: 1004004

Опубликовано: 15.03.1983

Авторы: Асатуров, Балберов, Беспалов, Вилков, Глотов, Кореннов, Королев, Коротнев, Лихачев, Мусияченко, Пак, Семенов, Сивец, Сыромятников, Ткаченко, Трофимов, Федорук, Цюняк, Черкасов, Юденков

МПК: B22D 47/02

Метки: комплексно-механизированная, линия, отливок, смесей, формах, холоднотвердеющих

...7 для сушки (додсушки) полуформ сборщика 8 форм четырех подъемников 9-12, системы приводных рольгангов 13-15, накопителя 16 собранных форм, участка 17 охлаждения залитых форм, рольгангового участка ввода и вывода модельных комнлектов 18, рольганговой ветви возврата подопочных плит из под верхних полу- форм, механизмов очистки подопочных плит 19 и 20, передаточного механизма 21 и продавливателя кома 22, выбивной транспортирующей решетки 23, распоровщика-перестановщиы 24 опок. Передаточными рельсовыми тележками 25-28 полулинии связаны между собой на верхнем и нижнем уровнях.На фиг, 3, изображающей установку 7 для аодсушки форм показаны привод секции рольганга 29, транспортная 04004 4 йодопочная плита 30, полуформа 31,воздухоотвод к...

Номер патента: 1000539

Опубликовано: 28.02.1983

Авторы: Гескин, Зенгин, Лихачев, Рогачев, Сазонова

МПК: E04G 11/22

Метки: возведения, железобетонного, туннеля

...1. На них монтируют 2 о щиты 2 с последующей установкой на нихарматурных каркасов 3, которые делят сеткой 4 на секции, равные длине захватки укладываемого бетона в ярус. Затем к боковым поверхностям рандбалокс двухсторон крепят направляющие 5, на которые устанавливают привод перемещения 6 опалубки, выполненный в виде катучей арки, охватывающей щиты 2 и прикрепляемой к ним во время бетонирования, с установленными по ее периметру тянущими гидромеханическими устройствами 7, которые связаны канатными полиспастами 8 опалубкой. На наружных направляющих рандбалок 1 устанавливают опалубку, выполненную с поверхностными вибраторами 9 и с загрузоч О ными окнами, расположенными на разной высоте для одновременной укладки бетона по периметру. На...

Номер патента: 996688

Опубликовано: 15.02.1983

Авторы: Альтман, Лихачев, Хомутченко

МПК: E04G 21/12

Метки: арматуры, натяжения

...с выступами 19 ан" керных упоров 20, размещенных с возможностью перемещения относительно друг друга в полости ползуна 21. Натягиваемые парные стержни 22 высаженными головками,23 закрепляются к гребенкам 20 г 1 одача рабочей жидкости в цилиндры 1 осуществляется через отверстие 24 и 25.Устройство работает следующим об" разом.Устройство устанавливают на торцовой упор 10 формы 26, в которой предварительно установлены винтовые тяги 11 с выравнивающими арматурными стержнями 22. При этом винтовые тяги 11 проходят через соосныв отверстия 12 и 13 штока 4 и втулки 5. Расстоя" 68.8 4ние от упоров 14 винтовых тяг 11 доторца винтовых втулок 5 может быть20-50 мм, т.е, не требуется точнойустановки винтовых тяг 11. Затем натяги 11 накладывают...

Номер патента: 996683

Опубликовано: 15.02.1983

Авторы: Гескин, Грувер, Лихачев, Панченко, Севенард, Стрельцов

МПК: E04G 11/04

Метки: бетонирования, железобетона, монолитного, опалубка, перекрытий

...фиг. 4 - то.же,при бетонировании сферических перекрытий,Опалубка включает портал 1 с фермами 2, на которых смонтирован жесткий щит 3. Между жестким щитом 3 иподатливым металлическим опалубочнымщитом 4 размещены продольные эластичные рукава 5, размещенные по оси щитов, и рукава 6 и 7, размещенные попериферии щитов. Опалубочный щитдля уменьшения сцепления с бетономперекрытия, может быть облицован по-.лимерными материалами либо покрытсмазкой. С торцов к опалубочномущиту 4 закреплены падьемно-опускные35борта 8, которые выставляются надопалубочным щитом 4 на высоту, равную проектной величине защитногослоя бетона. Между жесткими щитом 3и податливым опалубочным щитом 4 раз 4 Омещены силовые цилиндры 9, корпуса ихзакреплены к порталу 1, а...

Номер патента: 993306

Опубликовано: 30.01.1983

Авторы: Каблуков, Лихачев, Серкин, Янкевич

МПК: G08C 19/28

Метки: передачи, телесигналов

...8 переключения, второй формирователь 9 сигналов, преобра" Устройство работает следующим об"разом,При отсутствии вызова коммутатор3 на каждом устройстве поочередноподключает датчик 1 "1 и к блоку 8 иблоку 6, на второй вход которого отгенератора 2 поступают предельные зна"чения параметров, измеряемых датчика"ми 1 - 1 дЕсли значения параметровнаходятся в установленных пределах,то блок 6 не выдает никаких сигналон. Блок 8 при отсутствии вызоваданного устройства не пропускает информацию о значениях параметров надругие блоки.Данное устройство в этом случаев канал 16 связи нв выдает никаких о значениях параметров, измеряемых датчиками, необходимо с диспетчерско" го пункта послать вызывной сигнал (например, комер данного устройства). На...

Номер патента: 988489

Опубликовано: 15.01.1983

Авторы: Агеев, Букаров, Лихачев, Хаванов

МПК: B23K 9/16

Метки: импульсно-дуговой, неплавящимся, сварки, электродом

...импульсного режима выбирают из условия так, чтоток в импульсе 1 и должен обеспечиватьрасплавление преимущественно присадочной проволоки б.Длительность импульса и выбираютиз условия образования критическихразмеров сварочной ванны, т.е. НЪ=(0 р 7-Ор 9) Ооп. Для сокращения си, увеличения скорости кристаллизации сва 988489приводит к замыканиям, По истецениивремени Т= О с с начала процессасварки получают валик высотой, равной(0,7-09) О что составляет5-6 мм. В этот момент электрод перемещают в направлении сварки со ско ростьо Ч и подают присадоцную проволоку в зону сварки со скоростью Ч 1 о . Высота валика НЬ должналежать в пределах НЬ=(07"09)Осл , 1так как при НЬ( 0,7 Осд , уменьшается объем наплавляемого металла, чтоведет к...

Номер патента: 987418

Опубликовано: 07.01.1983

Авторы: Лихачев, Олейник, Соколов

МПК: G01K 7/30

Метки: термометр, шумовой

...щ тельный делитель 16, дополнительную схему 17 вычитания и регистратор 18.Шумовой термометр работает следую щим образом.Резисторы 1 и 3 с помощью комму татора 5 поочередно подключаются к усилителю 6.При этом шумовой сигнал, возникающий на резисторах 1 и 3, поочередно усиливается, Затем он подается на полосовые фильтры 7 и 13, ЗО настроенные соответственно на область высоких и низких частот. После Фильтрации сигналы детектируются детекторами 8 и 14 и пропускаются через интеграторы 9 и 15.При подключении измерительногорезистора выходные сигналы интеграторов 9 и 15 соответственно равныи = к(вс )4)сто дЕ(1 ) 40Пни К(ВС ) 41 стВ дан,а при подключении опорного резистораэо К(НОС )4 )П Дз(2 ) 4пйо = к ( к с )4 к т в, ь г",где К - коэффициент...

Номер патента: 979648

Опубликовано: 07.12.1982

Авторы: Великанов, Воскобоев, Звездкин, Лихачев, Шаповал, Швец

МПК: E21F 13/00

Метки: скатам, транспортирования

...подпружиненными замками 12. Одна часть замков 12 жестко закреплена на боковой стенке, а другая может быть прижата или 15 толькопружиной 13, или дополнитель" но винтом 14.Принцип действия устройства состоит в следующем.В исходном положении (фиг.1) закрыты все замки 6 жесткости, а в замке 12 винт 14 ввернут до упора, Поэтому устройство в этот момент представляет собой жесткую конструкцию коробчатого типа. В нем на вентиляционном штреке на подхватах 3 собирают опору из сборной железобетонной клиновой крепи почти полностью, исключая верхний клиновой распорный элемент. После этого устройство, под" вешенное на канате 15 с помощью ка рабинов 16, опускают н скат до нстре" чц его с полком 17, Затем канату 15 обеспечивают некоторое провисание,...

Номер патента: 979647

Опубликовано: 07.12.1982

Авторы: Крылов, Лихачев, Теняков

МПК: E21F 5/20

Метки: пыли, улавливания

...для улавливания пылисостоит из вентилятора 1, снабженного пылезаборньм патрубком 2. Х выходной части вентилятора подсоеди"иена обечайка 3 с заслонкой 4, Подсоединение стальной многовитковойтрубы 5 к обечайке 3 производитсяпри помощи конусного патрубка 6, Вит.ки спиральной многовитковой трубки5 соединены между собой магнитопроницаемьми муфтами 7, часть из которых снабжена Ферромагнитами 8,В нижней части витков трубопровода выполненыщелеообразные канали 25 9, сообщающиеся между собой и направленные в общий трубопровод 10пылесборника 11, Выходная частьспиральной многовитковой трубы 5заканчивается сетчатьм рассекателем979647 Формула изобретения Ьжи ,Уотм АЮФ Уюту ЖЮА 7 дыяод хонцстдрлъ Лдюи Составитель И. Аллагулая Техред З,Палий ктор Н....

Номер патента: 977296

Опубликовано: 30.11.1982

Авторы: Лихачев, Молданов

МПК: B65D 85/32

Метки: бытовом, размещения, холодильнике, яиц

...чертеже дано приспособление 15 для размещения яиц в бытовом холодильнике. Приспособление для размещения яиц в бытовом холодильнике содержит основание 1 с рядамн гнезд 2 и выступами 3. Основание 1 представляет собой горизонтальную пластину с отбортовками 4 для устойчивой установки на барьер 1 анели двери, Гнезда 2 выполнены в виде отверстий в основании 1. Выступы 3 имеют Форму полых усеченных конусов с отверстиями 5 для яиц и расположены на равном расстоянии от соседних гнезд основанийРассеченные выступы 3 по977296 Формула изобретения Составитель И.шабалинаактор С.Крупенина ТехредМ,Гергель Корректор Н.Корол Тираж 708 ПодпПИ Государственного комитета СССРделам изобретений и открытий1 осква, Ж, Раушская наб., д. 4/5 9092/22 БНИ по...

Номер патента: 976103

Опубликовано: 23.11.1982

Авторы: Бондаренко, Киселев, Лихачев, Медведев, Тверезый, Хильченко

МПК: E21F 5/00

Метки: пылеуловитель

...А-А на фиг.1,Пылеуловитель.состоит из корпуса1, оросителя 2, лопаточного завихрителя 3 .с лопатками 4 и сетками 5 и дополнительного оросителя 6. Лопаточныйзавихритель 3 вместе с сетками 5 закреплен на оси 7, расположенной внутри подшипниковой опоры 8 корпуса 1 10пылеуловителя. Дополнительный ороситель 6 установлен внутри корпуса 1между внутренней поверхностью 9 иосью 1 О корпуса 1 перед вращающейсясеткой 5 и вращающимся лопаточным завихрителем 3. Дополнительный ороситель6 закреплен внутри корпуса 1 таким образом, что ось 11 Форсунки 12 образует острый угол с плоскостью 13 вращения лопаточного завихрителя 3, а 20выходное отверстие 14 Форсунки 12ориентировано в сторону 15 направления вращения лопаточного завихрителя 3,Работа устройства...

Номер патента: 974019

Опубликовано: 15.11.1982

Авторы: Лихачев, Шутов

МПК: F16L 23/036

Метки: разъемное, соединение, трубопроводов

...к периферии, а прифланцевые участки 7 и 8 -ослабленными, уплотнительный эл .птс) между фланцами, стягивающее устройство из двух полукол10 и 11, жест- )йко соединенных с псм ппрезьбовыхдеталей 12, и зажимного элемента 13,установленного на одп й ибоковых граней, и взаимодействующего с флаццем.Сечение фланцев имеет форму трапеции, 15вершина угла которой (угла между боковыми сторонами трапеции) совпадает сосью ОлО вращения фланца и трубопровода.Соединение трубопроводов работает РОследующилл образом,При прохождении по трубам среды снизкой температурой фпанцы охлаждаютсязначительно быстрее полуколец 10 и 11стягивающего устройства и изменяют 25относительно них свое положение. В процессе температурной деформации все точки фланцев...

Номер патента: 973937

Опубликовано: 15.11.1982

Авторы: Косарев, Лихачев, Носырев, Сивков

МПК: F04D 19/00

Метки: вентилятор, осевой

...внутренние полости 6, сообщенные с полостью 2 всасывания,Кроме того, вентилятор снабжен регулируемым дросселем 7 и внутренние полос ти 6 лопаток 5 сообщены с полостью 2всасывания посредством последнего, аспинка 8 каждой лопатки 5 выполена ввиде конденсаторов переменной емкостии снабжена перфорацией 9.5Причем каждый конденсатор состоитиз металлических пластин 10 и 11, разделенных диэлектриком 12 и упругимслоем 13, Пластины 10 и 11 соединеныс проводниками 14 электрического тока. 20При выполнении рабочего колеса 4 собтекателем 1 5 последний снабжен окнами 16, а дроссель 7 выполнен в видеповоротной шиберной заслонки, расположенной в полости обтекателя 15 и имеющейокна 17, совпадающие с окнами 16обтекате,пя 1 5.При работе вентилятора...
