Ковешников

Номер патента: 991613

Опубликовано: 23.01.1983

Авторы: Гайдуков, Ковешников, Титов

МПК: H03K 19/23

Метки: мажоритарное

...в каналах. Логические элементы 7 - 9неравнозначности пропускают выходные сигна.лы с резервируемых блоков 1 - 3 на входымажоритарного элемента.В случае одновременного появления ошибки сразу в двух каналах элементы контроляэтих каналов обнаруживают ошибку и на ихвыходах устанавливается единичный сигнал, ко- оторый, поступая на входы соответствующихлогических элементов неравнозначности, инвертируют входной ошибочный сигнал. Такимобразом, на входах мажоритарного элементаустанавливаются правильные сигналы. 25С элементов контроля единичные сигналытакже поступают на соответствующие входырезервируемых блоков, выдавая информациюо наличии отказов или сбоев внутри самихблоков, и на входы дополнительно мажоритар"5ного элемента,На выходе дополни 1...

Номер патента: 869157

Опубликовано: 15.12.1982

Авторы: Ковешников, Павлов

МПК: B23K 9/12

Метки: механизм, подачи, проволоки, сварочной

...проволоки и образующими между собой тупой угол,На чертеже представлена схема механизма подачи сварочной проволоки.3 Ййй 1Механизм содержит корпус 1 с ук репленным в нем двигателем 2, кулиса ми 3, взаимодействующими с улачами 4 и несущими на себе захваты 5, в ко торых установлены захватывающие элементы 6, выполненные в виде дисков с рабочими кромками по наружной поверхности и пружину 7, поджимающую захватывающие элементы 6 к сварочной проволоке 8. Захватывающие элементы 6 на О клонены в направлении подачи проволоки8 и образуют между собой тупой угол..Механизм подачи проволоки работает следующим образом.Перед включением сварочную цроволо- д ку 8 устанавливают в захваты 5, пропуская ее через захватывающие элементы 6. Включают...

Номер патента: 979792

Опубликовано: 07.12.1982

Авторы: Ковешников, Павлов

МПК: B23K 35/02

Метки: дуговой, неплавящийся, сварки, электрод

...или конец присадочцой проволоки, опертый ца изделие, возбуждают сварочную дугу. На этом режиме производят сварку в нижнем положении в течецис 1 -2 миц.Так как сила тока превышает допустимую, то происходит частичцое оплавлецие торца медного наконечника 1. Жидкая медь стремится перекрыть полость 4, но этому препятствует анодная часть столба дуги, форму которой и приобретает полость 4. Процесс формообразования полости 4 ведут до тех пор, пока внутренняя стенка наконечника 1 не приобретет форму тора, а внутрецций диаметр его не будет равен 0,3: 0,6 диаметра вольфрамовой вставки 3.Неплавяшийся электрод работает следуюгцим образом.Устанавливают необходимый рабочий ток и производят сварку изделия. Сварочная дуга, обжатая холодными стенками...

Номер патента: 971258

Опубликовано: 07.11.1982

Автор: Ковешников

МПК: A61B 5/10

Метки: анатомический, измеритель

...в выдвинутом относительно друг друга состоянииВ рукоятке 2 установлен измерител.ный стержень 9 со шкалой 10, Стержень9 соединен с гибким щупом 8 и в выдвинутом состоянии ( исходном) поддерживается пружиной,11, 971258На рукоятке 2 нанесена масштабнаяшкала 12 и установлена опорная скоба 13 с возможностью перемещениявдоль рукоятки 2,Опорная скоба,13 прижимается коснованию усеченного конуса 3 с помощью цилиндрической пружины 14,Для измерения глубины лунки (фиг.2)скоба 13 опирается вблизи лунки оповерхность объекта, на котором расположена лунка, и путем нажатия на 10рукоятку 2 конус 1 опускается в лунку, преодолевая усилие цилиндрической пружины 14 до тем пор, пока конецщупа 8 не коснется дна лунки.Результат измерения (глубина) счи тывается...

Номер патента: 944871

Опубликовано: 23.07.1982

Авторы: Клочков, Ковешников, Рой

МПК: B23Q 11/02

Метки: круглых, протяжек, стружки

...1, имеющей патрубок 10 для подвода воздушно-эмульсионной смеси.Устройство работает следующим образом.Деталь устанавливается на опорную планшайбу 1, и протяжка своим хвостовиком проходит через отверстия в детали и опорной планшайбе и захватывается патроном станка (не показано), расположенным за опорной планшайбой. Патрон станка захватывает протяжку и протягивает ее через деталь. При этом протяжка освобождается от захвата вспомогательного патрона. При выходе зубьев протяжки из детали они попада944871 Формула изобретения Составитель В. Тех ред А. Бой касТираж 750 ыски Редактор С. ПатрушеваЗаказ 5220/18ВНИИПИ Гпо дел113035, МоскФилиал ППП П орректор Г. Ога одписноеССР та С рытий наб осударствен ам изобрете ва, Ж - 35, атент, г. ного ком...

Номер патента: 928669

Опубликовано: 15.05.1982

Авторы: Бабакин, Игнатов, Игошин, Ковешников, Липин, Ляховецкий, Масленников, Немировский, Перевалов

МПК: H04M 9/08

Метки: связи, телефонной

...блоков включения могут использо. ваться любые элементы механическойили электрический коммутации, выходыкоторых обладают постоянными времени,достаточными для срабатывания вторыхэлектронных ключей,1 в Таким образом, предложенное устройство позволяет повысить качествосвязи, исключая возможные срывыФормула изобретения 3Устройство работает следующимобразом.В исходном состоянии, когда, пе"редача не ведется, первые электронные ключи 4-6 закрыты, а вторыеэлектронные ключи 10-12 открыты.В момент начала передачи, например, первым абонентом, речевой сиг-,нал с выхода звукоприемника 1 через-открытый второй электронный ключ 10поступает на вход блока включения7, который отпирает первый электронный ключ 4, передающий речевойсигнал со своего входа на...

Номер патента: 927438

Опубликовано: 15.05.1982

Авторы: Ковешников, Павлов

МПК: B23K 9/12

Метки: захват, импульсной, подачи, проволоки

...виде гладкой втулки, размещенной в 10скобе 2. В корпусе 1 установлена обойма 3 с продольным пазом 4. В обойме3 расположены дисковые захватывающиеэлементы 5, заклиниваюшими под действием пружины 6 подаваемую проволоку 7, 15проходюцую через сквозной продольный паз4 и отверстия 6, выполненные в торцовых стенках скобы 2, Отверстия 8 соосны пазу 4 обоймы 3. Захватные элементы5 расположены в обйме 3 перпендикулярно к ее пазу 4 и контактируя междусобой, при этом толщина стенки обоймы 3составляет 0,7-0,9 диаметра подаваемойпроволоки 7. Захват установлен в кулисе9 механизма подачи проволоки 7 и зак зреплен в ней винтом 10, Кулиса 9 взаимодействует с кулачком 1 1 привода 1 2.Захват для импульсной подачи проволоки работает следующим...

Номер патента: 921694

Опубликовано: 23.04.1982

Авторы: Клочков, Ковешников, Рой

МПК: B23B 29/03

Метки: борштанга

...вна корпусе отверстии, аыполнены прямоугольные изображена предлагаеа; на фиг. 2 - разрезна фиг. 3 - узел 1 корпус 1 которой снаб еформируемой консольной лоским упругим элеменженным по центру оправеформируемая консольная ется резцедержателем, ц 3, с регулировочнымсоздания предварительнастройки резца. Шарик нный в станине б, воз з 92 действует на упруго деформируемую консольную часть 2 посредством конической втулки 7, которая стопорится контргайкой 8. Винт 9 является противоотжимным органом для оправки с целью увеличения ее жесткости в процессе резания.Таким образом, предлагаемая конструкция борштанги позволяет получить замкнутую силовую цепь, обеспечивающую жесткость и уравновешенность борштанги с широкими технологическими...

Номер патента: 905127

Опубликовано: 15.02.1982

Авторы: Заремба, Ковешников, Ковешникова, Куликов

МПК: B30B 15/30

Метки: зону, ориентирования, подаче, штамповки

...а второй - в виде скобы, вогнутой стороной обращенной навстречунаправлению движения детали,На 9 иг,1 показаны устройство соснятой крышкой и схема движения детали при ее вхождении в устройстводном вверх; на фиг,2 - то же, привхождении детали в устройство дномвниз; на фиг.3 - разрез А-А на фиг.1,Устройство состоит из корпуса 1,в котором выполнен продольный желобдля прохода детали. В двух местахпо длине желоб расширяется, образуяверхнюю и нижнюю полости,В верхней (первой по ходу детали)полости установлена ось 2, на которой с воэможностью вращения помещается двуплечий рычаг 3, Плечо рычага 3, выходящее в желоб, выполненов виде острого угла, вершина которого направлена вниз, т,е, по направлению хода детали, Другое плечо рычага 3 выполнено...

Номер патента: 899217

Опубликовано: 23.01.1982

Авторы: Богатырев, Гимпель, Ковешников, Корпушенков, Палей, Пестовский

МПК: B21J 13/02

Метки: крепления, пакетов, установки, штампов

...плавающий хвостовик 15 для связи устройства с прессом (не показан).5 10 15 20 25 30 35 40 45 Я 55 60 65 Каждый толкатель 7 представляетсобой втулку, на одном конце котороирасполо:кен штифт 16, подпружиненныйпружиной 17 и предохраняемый от выпадания кольцом 18, а на другом конце - ролик 19 на оси 20, непосредственно контактирующий с плавным выступом колеса 10.На нижней плите 2 установлено червячное колесо 21, выполненное с плавными выступами аналогично зубчатомуколесу 10, опирающееся на крышку 22,связанное с червяком 23 и взаимодействующее с толкателями 24, а такжерезьбовое кольцо 25 и кольцо 26 свнутренней конической поверхностью 27.Кроме того, верхняя плита 1 и нижняя плита 2 оснащены соответственноустановленными ограничителями 28...

Номер патента: 745098

Опубликовано: 30.12.1981

Авторы: Ковешников, Павлов

МПК: B23K 9/12

Метки: механизм, подачи, проволоки, сварочной

...в виде шарнир ного параллелограмма и состоит из кулисы 5, взаимодействующей с кулачком 6 приво. да кривошипов 7, планки 8 и осей 9. В пазу 10 планки 8 и соосном пазу 11 кулисы 5 ус. тановлен подающий подвижный захват 12, поджимаемый пружиной 13 с помощью планки 8 к подаваемой сварочной проволо ке 14 и обеспечивающий ее подачу в направлении стрелки 15.Кулиса 5 закреплена на оси 16,Механизм подачи сварочной проволоки работает следующим образом,Вращаемый двигателем 2 кулачок 6 давит на кулису 5, которая передает усилие на подвижный захват 12 и планку 8, при этом захват 12 заклинивается на сварочной проволоке 14, а планка 8 прижимает ее с усилием о к кулисе 5. Проволока 14 движется вперед в направлении стрелки 15 на шаг, равный...

Номер патента: 893451

Опубликовано: 30.12.1981

Авторы: Агеев, Георгиевский, Гриненко, Еремин, Ковешников, Черкасов

МПК: B23K 9/18

Метки: флюсоаппарат

...2 перемещают по иэделию. Из бункера 3 флюсоаппарата 2 по ссыпной трубе 4 флюс насыпают на свариваемый шов. По воздухопроводу 16 сжатый воздух подают в эжектор 6 на золот- ник 14, который закрыт. Эжектором 6 создают вакуум во флюсопроводе 7 и через насадок 8 по Флюсопроводу 7 подают флюс на разделяющий конус 11 и рабочую поверхность 24 клапана 23 в бункере 3, Воздух уносит пыль и осаждает ее на фильтре 5. Кулачок 26 нажимает на микропереключатель 25, который электромагнитом 15 открывает золотник 14. Воздух иэ воздухопровода 16 через трубку 18 поступает в полость 19 привода 13, При этом поршень 20 через толкатель 21 сжимает пружину 22 и перемещает клапан 23 вниз и накопившийся между конусом 11 и рабочей поверхностью 24 флюс...

Номер патента: 733200

Опубликовано: 30.12.1981

Авторы: Ковешников, Павлов

МПК: B23K 9/12

Метки: механизм, подачи, проволоки, сварочной

...подвижный захват 17 и сварочную проволоку 19, ролик 13 на оси 14, При дальнейшем вращении кулачка 7 ку. лиса 6 через шарнир 10 поворачивает на оси 12 рычаг 11, толкая при этом заклиненную проволоку 19 в направлении стрелки в шланг 4 подачи, закрепленный в корпусе 1 винтом 5. При дальнейшем вращении кулачка 7 кулиса 6 движется в обратном направлении, отжимая при этом ролик 8 от сварочной проволоки 19 и захвата 17 и давя на пружину 15, усилие которой регулируется механизмом 16 поджатия, через нее поворачивает рычаг 11 вокруг оси 12 в обратном направлении. Рычаг уступом 19 сдвигает захват 17 в направлени, обратном подаче проволоки 19. При этом захват-стопор 3, например шариковый, не позволяет сварочной проволоке 19 двигаться в обратном...

Номер патента: 873022

Опубликовано: 15.10.1981

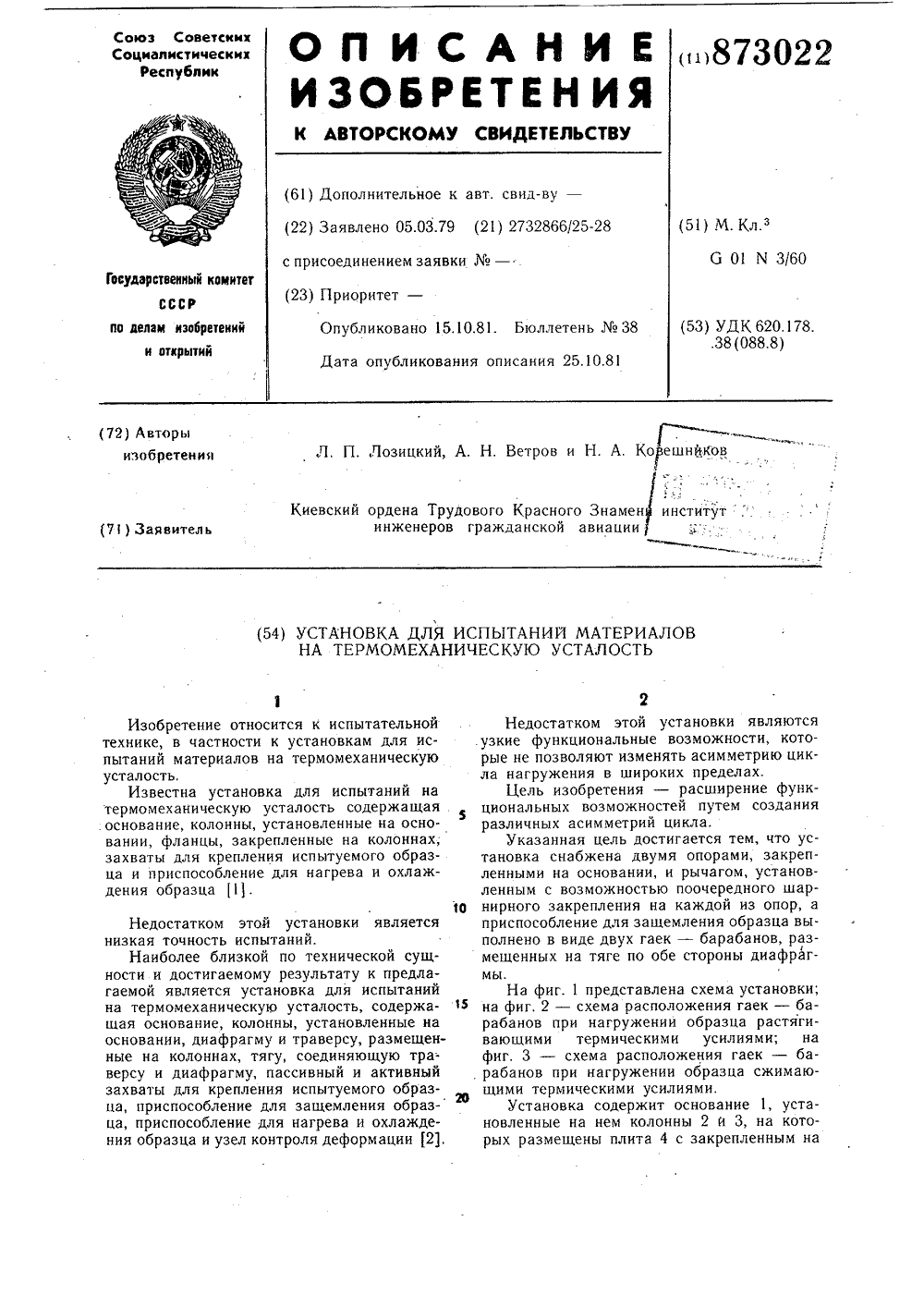

Авторы: Ветров, Ковешников, Лозицкий

МПК: G01N 3/60

Метки: испытаний, термомеханическую, усталость

...грузом 28, уравновешивающим вес траверсы 6. К захватам 5 и 9 подсоединены электрические шины 29 и 30 для подвода тока к образцу 10, а также штуцер 31 - для подвода охлаждающего реагента.Установка работает следующим образом.Испытуемый образец 10 устанавливают в захватах 5 и 9. Закрепляют на колоннах 2 и 3 сменную диафрагму 11 заданной жесткости и соединяют ее с траверсой 6 тягой 12. Для нагружения образца растягивающим термическим усилием отворачивают гайку - барабан 14 до заданного расстояния от диафрагмы 11, а груз 16 отсоединяют от нее. Подают ток на шины 29 и 30 и нагревают образец 10 до заданной температуры, в результате чего он начинает удлиняться, приподнимая гайку - барабан 13, которая тут же начинает навинчиваться на тягу 12 под...

Номер патента: 841846

Опубликовано: 30.06.1981

Авторы: Ковешников, Павлов

МПК: B23K 9/12

Метки: неплавящимсяэлектродом, полуавтомат, присадочной, проволокой, сварки

...перед началом 40 сварки; на фиг.5 - электрическая схема полуавтоматаПолуавтомат содержит горелку 1 ,с рукояткой 2, на втором конце которой закреплен гибкий шланг 3 45 и вентиль 4, а на выходном - тракт5, выполненный жестким, например, ;в виде трубки. На одном конце трак. та 5 закреплен с воэможностью йово" рота кронштейн 6, в котором с помощью резьбы установлен наконечник 7, выполненный из мягкогоматериала, например йз меди. Другой конец тракта 5 имеет фасонное гнездо 8,.в котором размещена пластина 9 с пазом 10 дляпроволоки 11, поджатая пружиной 12 к микровыключателю 13, электрически связанному с переносным блоком 14, содержащим нереверсируемый механизм 15 подачи с шариковыми захватами 16, электродвигателем 17 ЬО постоянного тока,...

Номер патента: 798541

Опубликовано: 23.01.1981

Авторы: Ковешников, Степаненко

МПК: G01N 3/32

Метки: виде, выполнен-ных, дляего, изгибе, испытания, образцов, пластинок, поперечном, усталостьпри

...может быть осуществлен на новой установке, снабженной стойкой с закрепленными на ней двумя стержнями, снабженными наконечниками иэ высокоэластичного иэносостойкого ма 798541териала, имеющими шаровую опорную поверхность для образца.На фиг. 1 схематически изображена установка для осуществления предлагаемого способа, общий вид; на Фиг,2 в :то же, вид сбоку; а на Фиг. 3схема опирания образца,Установка содержит устройство 1для консольного крепления образца 2,пневматический возбудитель колебаний,включающий воздушное сопло 3 и модулирующий диск 4, стойку 5 с закрепленными на ней двумя стержнями 6,снабженными наконечниками 7 из высокоэластичного износостойкого материала, имеющими шаровую опорную поверхность 8 для образца 2. Стойка 5 имеет...

Номер патента: 781678

Опубликовано: 23.11.1980

Авторы: Ковешников, Степаненко

МПК: G01N 3/32

Метки: испытаний, образцов, усталостных

...Формул Способ усталостн разцов, заключающийО буждают вынужденные х испытаний об" я в том, что возрезонансные коИзобретение еким испытаниям чсти к способам собразцов.Известен способ усталостных испыта й образцов, заключающийся в том,о возбуждают вынужденные реэонаные колебания образцов с заданнымуровнем нагрузки, в процессе испытания определяют температуру образцов 10и по ее изменению судят об усталостиматериала образца 1 .Недостатком извест особа является его сгожность, ная с измерением температуры образца 15при испытании,Цель изобретения - упрощение испытаний,Это достигается тем, что нредварительно проводят исследование эталонного образца при том же уровненагрузки с одновременным измерениемего температуры и резонансной частоты,...

Номер патента: 771747

Опубликовано: 15.10.1980

Авторы: Ковешников, Потапов

МПК: H01H 33/04

Метки: выключателя, высоковольтного, дугогасительная, камера

...параллельно стержням б и 7 между последними, Штанга 8 изолирована от рычага5. Токопровод 9 дополнительного разрыва 2 снабжен отверстием 10, внутренняя поверхность которого покрытаслоем 11 изоляционного материала.Штанга 8 снабжена скользящим контактом 12 и своим верхним торцом введенав отверстие 10; верхний торец штанги8 содержит скользящий замыкающий контакт 13, подпружиненный с верхнеготорца пружиной 14, К контакту 12 подключена одним выводом индуктивность15, подсоединенная своим вторым выводом к точке соединения конденсатора4 и разрыва 2. Рычаг 5 изолирован отприводного механиэма(на чертеже непоказан),Параметры электрических элементов,изображенных на чертежах, имеют следующие обозначения:Х - реактивное сопротивление...

Номер патента: 769675

Опубликовано: 07.10.1980

Авторы: Ковешников, Потапов

МПК: H02H 9/02

Метки: генератора, замыкания, короткого, ограничения, синхронного

...взаимной индуктивностью обмоток возбуждения и статора, достигает величины 5 - 10 по отношению к току возбуждения холостого хода. Затем, на основании пропорциональности токов возбуждения и статора, объясняется значительная величина тока короткого замыкания, точно совпадающего по времени с всплеском тока возбуждения. Ограничение тока возбуждения позволяет влиять на ударный ток короткого замыкания в сторону его уменьшения. Таким образом, если добиться стабилизации тока возбуждения в режиме короткого замыкания (сохраняя его доаварийное значение), то периодическая составляющая тока короткого замыкания ограничивается установившимся значением, Последнее у автономных генераторов в 8 - 12 раз меньше, чем значение периодической...

Номер патента: 740458

Опубликовано: 15.06.1980

Авторы: Ковешников, Крысанов, Павлов

МПК: B23K 37/04

Метки: сварки, стол

...электродвигателя 6, подбирают скорость сварки. При вращении кулачка 7 кулиса 8 колеблется вокруг оси 9. Вместес ней колеблется серьга 1 4 и толкатель10, При движении кулисы 8 против часовой стрелки (см, фиг. 4) толкатель 10 20кромками паза 1 2 заклинивает реборду18 планшайбы 2 и поворачивает ее нанекоторый угол, соответствующий углу размаха кулисы 8. Толкатель 11 не препятствует этому движению. При движении кули 25сы .8 в обратном направлении толкатель 11расклинивается, и кромки паза 13 скользят по реборде 18 планшайбы 2, котораяв этот момент неподвижна, так как ее движению назад препятствует в этот моментЗотолкатель 11, у укоторого кромки паза13 заклиниваются на реборде 18 планшайбы 2. Таким образом, движение планшайбы...

Номер патента: 733903

Опубликовано: 15.05.1980

Авторы: Ковешников, Павлов

МПК: B23K 9/12

Метки: механизм, подачи, проволоки, сварочной

...в корпусе приводнуюнаправляющую, по крайней мере с одним под.пружиненным захватом и подпружиненнымзахватом-стопором, о т л и ч а ю щ и й с ятем, что, с целью повышения стабильностиподачи сварочной проволоки путем исключения заклинивания приводной направляющейи упрощения ее изготовления, механизм снабжен установленными в направляющей и вкорпусе с возможностью перемещения штоками, каждый из которых размещен междупружиной и соответствующим ей захватом.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР М 547309,кл, В 23 К 9/12, 1975.2. Авторское свидетельство СССР по заявкеМ 2418504/27, кл. В 23 К 9/12, 1976 (прототип). 3 ,: 733903, 4Данный механизм подачи сварочной проволо ся в этот момент на проволоке...

Номер патента: 711699

Опубликовано: 25.01.1980

Авторы: Ковешников, Полковский

МПК: H04M 9/08

Метки: ветви, включения, голоса, передающей, тракта, электроакустического

...разговора, обеспечивается устойчивое преобладание потенциала на входе10 компаратора 7 над потенциалом наего входе 3,1,3 7116Устройство работает следующим обраПри отсутствии речевого сигнала на вход разделительного блока 2 поступает напряжение, обусловленное действием акустического шума на звукоприемник речевого тракта. СЪыхода разделительногоблока 2 напряжение шумового сигнала через усилитель 3 и выпрямитель 5 подается на вход 10 компаратора 7. Одно временно с другого выхода разделительного блока 2 напряжение шумового сигнала через усилитель 4 и выпрямитель 6 подается на вход 11 компаратора 7. Если обе ветви, через которые передается на пряжение шумового сигнала на входы 10 и 11 компаратора 7, имеют примерно одинаковый коэффициент...

Номер патента: 701816

Опубликовано: 05.12.1979

Авторы: Аверченко, Зарецкий, Кобринский, Ковешников, Козлов, Миронов, Фискинд, Холин

МПК: B28D 1/14

Метки: головка, сверлильная

...При этомузел, в состав которого входят опорная втулка7, подшипник 9 и кольцо 10 с резиновымуппотнителем 11 оперт на упругое кольцо 14снизу н отжат от упругого кольца 15 пружи.ной 13, При этом штифт 6 размещен в нвк.ней полости Г-образных пазов 4 режущих но.жей 3, что не дает ножам 3 раздвинуться изапирает их в сомкнутом положении, Вертикатьное усилие на устройство передается путем давления корпуса 1 на штифт 12; а от послед.него - на режущие ножи 3. Вращатель приводит устройство во вращение и выступающиеза пределы корпуса 1 режущие кромки ножей 3 высверливают в строительном изделииотверстие цилиндрической формы. Как толькоглубина сверления достигла проектной отметки, резиновый уплотнитель соприкасается споверхностью изделия и...

Номер патента: 581637

Опубликовано: 05.10.1979

Авторы: Ковешников, Федоров, Шубин

МПК: B23K 28/00

Метки: сварных, соединений

...холодных тре.3ситного превращения до снижения содержанияводорода ниже критического значения,Сварное соединение подвергают воздействиюмагнитного поля при температуре на 150-250 Свыше температуры начала мартенситного превращения и продолжают обработку магнитным почем до полного их охлаждения в течение 30,60, 90, 120 мш, напряженность магнитного по.ля составляет 1500 и 2000 Э.Металл шва и околошовную зону выдержи Овают под воздействием магнитного поля дотех пор, пока содержание водорода не снизится до значений, ниже критических. Требуемыезначения температур подцерживают с помощью. подогревателей, например индукторов. Время 15обработки сокращается эа счет большой диффузионной подво Ости водорода при повышенных температурах, что...

Номер патента: 687622

Опубликовано: 25.09.1979

Авторы: Васильев, Ковешников, Немировский

МПК: H04M 9/08

Метки: переговорное, резервированное, телефонное

...при этом входы блока сравнения и другие входы фазоинвертора соединены с выходами соответствующих коммутирующих блоков, в выходы фазоинверторв подключены к дополнительным входам усилителей принимаемых сигналов.На чертеже изображена структурнаяэлектрическая схема прелпагаемого устройства,Оно содержит усилитель 1 передаваемых сигналов, коммутирующие блоки 2, усилители 3 принимаемых сигналов, блок 4 сравнения, фазоинвертор 5,о(чая шина 6.Устройство работает следующим образом.Вследствие того, что на входы блока4 сравнения поступают сигналы, имеющиеравные уровни,то с его выходов невходы фазоинвертора 5 юступаю- управляющие сигналы, запирающие входы фазоинвертора, В результате этого навторые входы усилителей 3 не поступают...

Номер патента: 680104

Опубликовано: 15.08.1979

Авторы: Ковешников, Потапов

МПК: H02H 9/02

Метки: замыкания, короткого, ограничения

...н реактюная проводи мость реактора 1,Х,Ь - то жг дополэплтельного конденсатосл сра 5,л 4,Ь 1, - то же реактора 4,2,Ьс 2 - то же конденсатора 2Зля усйешнаго функционирования устройстванеобходимо гобл:одение следующих соотношениймежду параметрами элей гнтов:Ф с,=Р ЩЬЙИэс 21 ЩЬ 17гдг 1., - и. ъхтивность реактора 1,С, - емкость дополнтельного конденсато.ра 5,4 О1. - ш;.,укт;вцость реактора 4,С - гькэсть кэнденсатора 2,- основная крутовая частота;и - номер гармоники тока короткого замыкания для которой настроены впараллельный резонанс конденсатор 2и реактор 4,Решая прыгдг.гпую систему уравнения, получим следующее основное соотношение между параметрами элементов устройства;фп1 С 1- = - :И1 С2 2где и - помер ограш:ъзэгмой гармоники...

Номер патента: 656003

Опубликовано: 05.04.1979

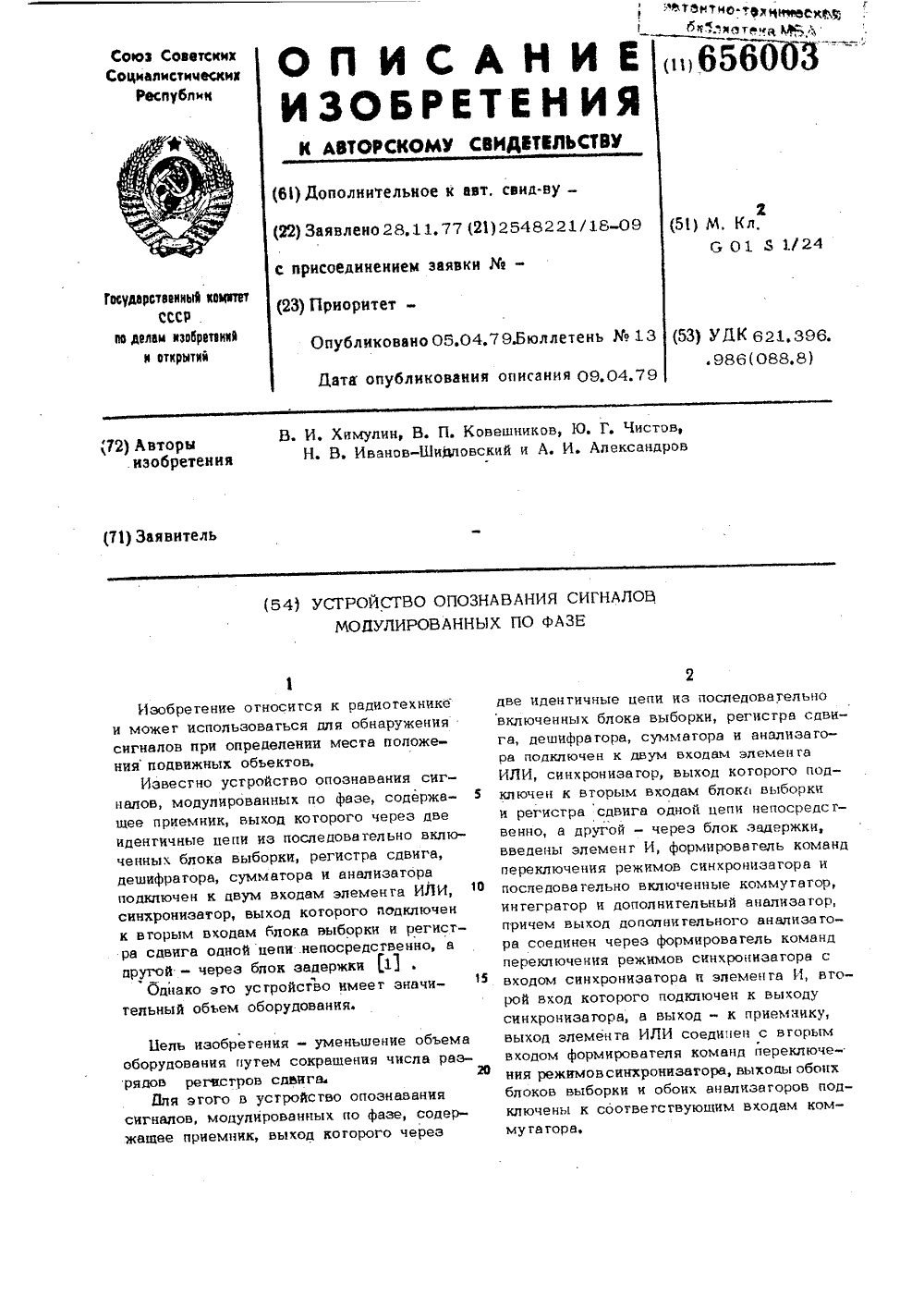

Авторы: Александров, Иванов-Шидловский, Ковешников, Химулин, Чистов

МПК: G01S 1/24

Метки: модулированных, опознавания, сигналов, фазе

...Выходы регистра 7 сдвига сгруппи-рованы таким образом, чтобы в момент35записи в первый. разряд регистра последнего анализируемого импульса сигнала нвдешифратор 8 поступала информация овсех анализируемых выборках сигнала.40В момент записи в соответствующихразрядах регистра сдвига 7 кода сигналана выходе дешифратора 8 появляются все1" или"0 в зависимости от стробируемойв данный момент фазы сигнала.Эта информация суммируется в сум 45маторе 9 и поступает на анализатор 10;который в случае превышения количества "1" или "0" определенной пороговойвеличины, срабатывает и через элементИЛИ 11 подает команду на формирователь5012 команд переключения режима синхронизации. Благодаря этому синхронизатор2 переключается в режим работы...

Номер патента: 654366

Опубликовано: 30.03.1979

Авторы: Ковешников, Павлов

МПК: B23K 9/12

Метки: механизм, подачи, проволоки, сварочной

...захват- стопор 5. Движение направляющсй 6 вьсрхвниз сообщает сварочной проволоке 13 поперечное колебание, способствующее снижению трения в шланге 3, Злектроизолятор, из которого выполнены звенья-кривошипы 9, препятствует прохождению электрического разряда на двигатель 2. Возможна также изоляция привода от подаваемой проволоки 13 за счет постановки изоляционных втулок на оси 8.Проведенные испытания показали, что предлагаемый механизм подачи сварочной проволоки на оазе элскт 1 эодвнгатсля марки Д(мощность на валу 25 Вт) с кулачком, имеющим эксцентрнситст 1,5 мм, обеспечивает надежную подачу проволоки В 1,5 - 2,0 мм из алюминиевых сплавов по фторопластовому шлангу длиной 3 мм, при этом не наблюдается проскоков высокочастотной искры нп на...

Номер патента: 653052

Опубликовано: 25.03.1979

Авторы: Ковешников, Павлов

МПК: B23K 9/12

Метки: механизм, подачи, проволоки, сварочной

...для подачи сварочной15 проволоки работает следующим образом.ВращаеМяй двигателем 2 кулачок12 давит на захват 10, который, заклинив сварочную проволоку 11, прижиф мается к наклонной стенке паза подвижной обоймы 9, подает ее впередв направлении стрелки (сжимая приэтом пружину 8), в шланг 3, удерживаемый в корпусе 1 стопорным винЖ том 4. При дальнейшем вращении кулачка 12 захват 10 расклинивается,пружина 8 начинает разжиматься ивыдавливать подвижную обойму 9вместес захватом 10 из направляю 36 щей втулки 7. Движению сварочной653052 43,0-3,5 кг, причем случаев образования домиковфф при любых режимахподачи не было, дает воэможностьсоздания малогабаритного полуавтома-.та тянущего типа, дешево в изготовлении и обеспечивает...

Номер патента: 642103

Опубликовано: 15.01.1979

Авторы: Ковешников, Павлов

МПК: B23K 9/12

Метки: канал, направляющий, подачи, проволоки, электродной

...1. показан направляющий канал,д вид сверху; на фиг. 2 - то же, вид сбоку.Устройство содержит внутреннюю трубку 1, выполнеццую в виде сплошной многозаходной спирали из проволоки 2, вставленной в наружный защитный слой 3. Витки6421034агаемое устройство позволяет наредлаг20% снизить сопротивление прохождениюэдектроднои пной проволоки по.направляющемуканалу, следовательно, облегчить сварочную5горелку эа счет снижения веса двигатели. Формула изобретения 3спирали представляют собой многогранникс вершинами 4 и сторонами 5, по которымсоприкасается электродная проволока бВершины 4 образуют винтовые линии 7вдоль спирали, а витки расположены с угловым смещением один относительно другогопо всей длине трубки.Йредлагаемое устройство работает...
