G01S 1/24 — в которых синхронизированные сигналы являются импульсными или эквивалентными модуляциями несущей частоты и длительность их распространения сравнивается путем измерения разницы во временах приема этих модуляционных сигналов (или значительной части этих сигналов)

Номер патента: 432434

Опубликовано: 15.06.1974

Авторы: Боенко, Земл, Лобанов

МПК: G01S 1/24

Метки: многозначности, устранения

...контрольных точек на два уровня (+1 и - 1). С выхода бинарного квантователя 1 сигналы поступают на вход накопителя 2, состоящего, например, из ряда накопителей, на которые входные импульсные сигналы поступают через коммутатор, обеспечивающий подачу выборок по кажлой контрольной точке (напр 11 мер, по каждому полу- периоду или периоду заполнения ралиопмпульса) всегда на один накопитель.С выхода накопителя 2 сигналы поступают на вход блока 3 оценки соотношения результатов накопления, с помощью которого находится частное от леления полученных в ряде точек результатов накопления, причем соотношение рсзультатов накопления соответствует соотношению мгновенных значений сигнала в выоранных точках только прп соотношении сигнал/шум, меньшем...

Номер патента: 652513

Опубликовано: 15.03.1979

Авторы: Басин, Иванов-Шидловский, Никитенко, Химулин, Чистов

МПК: G01S 1/24

Метки: когерентных, передних, радиоимпульсов, совмещения, фазокодированных, фронтов

...1 после предва- Вригельной обработки (фильтрации и нормирования уровня) поступают принимаемыесигналы первой и второй наземных станций,(фнг. 2 а). С фазного н инверсного выходовдекодирующего блока 1 сигналы поступаютИна первые входы селекторов 2,3, на вторыевходы которых подаются селекгорные импульсы с генератора 4, предварительногрубо синхронизированного с принимаемыми30сигналами,В процессе предварнгельной синхронизацииследящие стробы айпарагуры совмещаются содним из периодов на переднем фронте сигналов, и задача устройства сводится в гому,чтобы привязка стробовбыла произведенаЭк одному и гому же периоду на переднихфронтах всех сигналов. для этого в .генераторе 4 формируются две сетки импульсов, совпадающих по времени с,...

Номер патента: 656002

Опубликовано: 05.04.1979

Авторы: Балтушевич, Новак, Федотов

МПК: G01S 1/24

Метки: измерениях, многозначности, устранения, фазовых

...нулю математического ожидания и вырабатывает сигнал окончания режима измерения амплитуды радиоимпульса в заданной точке и начала режима устранения многозначности.Этот сигнал поступает на формирователь 4, который начинает выдавать на формирователь 9 экстраполятора и на бинарный квантователь 1 серию импульсов (фиг. 2 и), которые также привязаны к стробу слежения за фазой (фиг. 2 в), причем в формирователе 9 они предварительно расширяются, Результат накопления в накопителе 2, т.е. измеренное значение амплитуды радиоимпульса в данной точке, через преобразователь 7 код-напряжение и матрицу 8 напряжений трансформируется в набор напряжений, соответствующий огибающей принятого радио- импульса относительно заранее заданной точки и поступает...

Номер патента: 656003

Опубликовано: 05.04.1979

Авторы: Александров, Иванов-Шидловский, Ковешников, Химулин, Чистов

МПК: G01S 1/24

Метки: модулированных, опознавания, сигналов, фазе

...Выходы регистра 7 сдвига сгруппи-рованы таким образом, чтобы в момент35записи в первый. разряд регистра последнего анализируемого импульса сигнала нвдешифратор 8 поступала информация овсех анализируемых выборках сигнала.40В момент записи в соответствующихразрядах регистра сдвига 7 кода сигналана выходе дешифратора 8 появляются все1" или"0 в зависимости от стробируемойв данный момент фазы сигнала.Эта информация суммируется в сум 45маторе 9 и поступает на анализатор 10;который в случае превышения количества "1" или "0" определенной пороговойвеличины, срабатывает и через элементИЛИ 11 подает команду на формирователь5012 команд переключения режима синхронизации. Благодаря этому синхронизатор2 переключается в режим работы...

Номер патента: 678439

Опубликовано: 05.08.1979

Авторы: Александров, Иванов-Шидловский, Химулин

МПК: G01S 1/24

Метки: модулированных, опознавания, сигналов, фазе

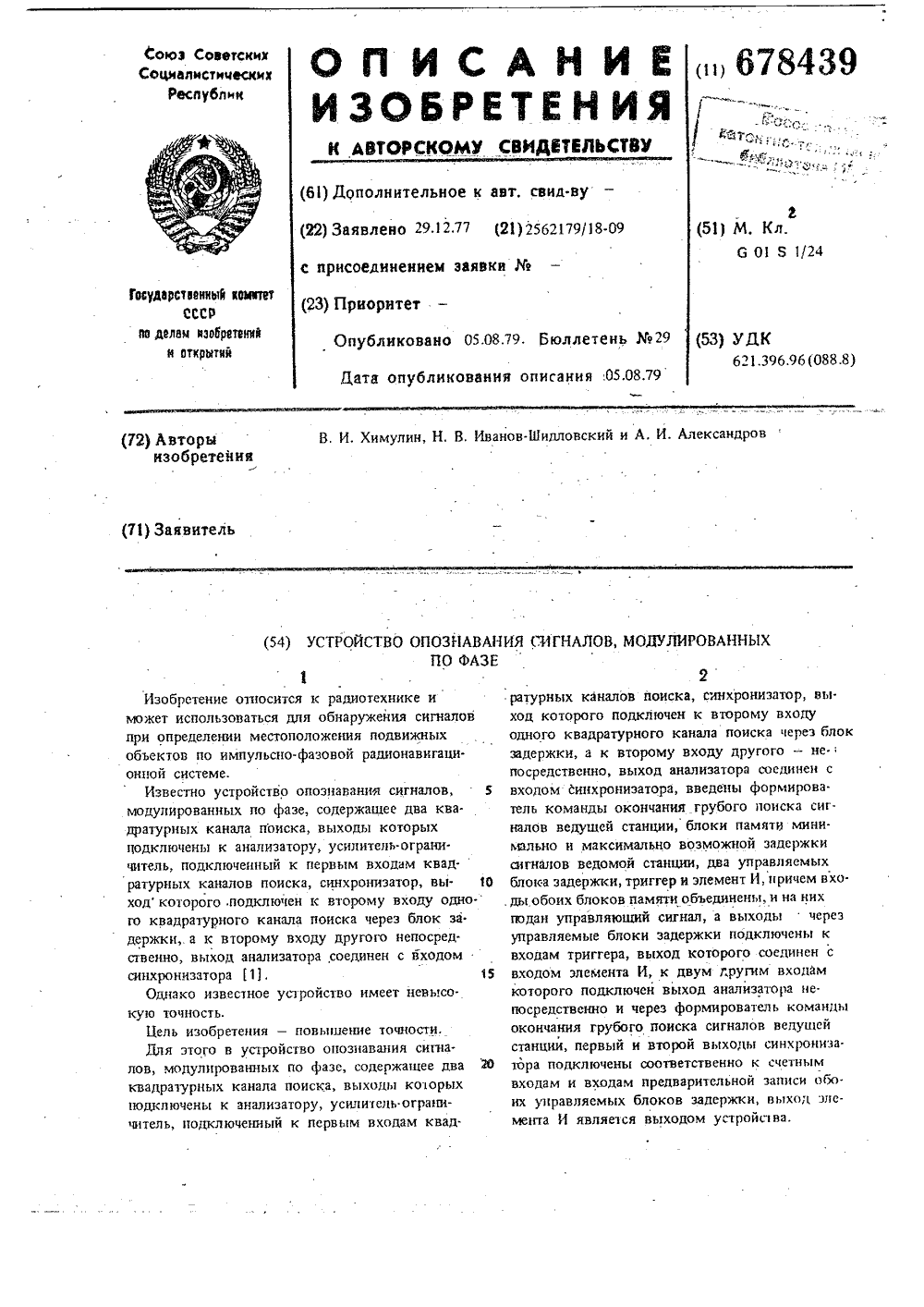

...содержит усилительограничитель1, синхронизатор 2, блок задержки 3, два квад.ратурных канала поиска 4, анализатор 5, формирователь 6 команды окончания грубого поиска сигналов ведущей станции, блоки памяти7 и 8 соответственно минимально и максимально возможной задержки сигналов ведомойстанции, два управляемых блока задержки 9и 10, триггер 11 и элемент И 12.Устройство работает следуюпщм образом,Синхронизатор. 2 вырабатывает сетку стробируюших имйульсов поступающих на одиниз квадратурных каналов поиска 4 непосредственно, а иа другой канал 4 - через блокзадержки 3 на 1/4 периода несущей частоты: сигнала, на второй вход каналов поиска по.дается сигнал с усилителя - огранйчителя 1.В .момент совпадения стробирующих импульсов с...

Номер патента: 1518810

Опубликовано: 30.10.1989

Авторы: Александров, Прытков

МПК: G01S 1/24

Метки: модулированных, опознавания, сигналов, фазе

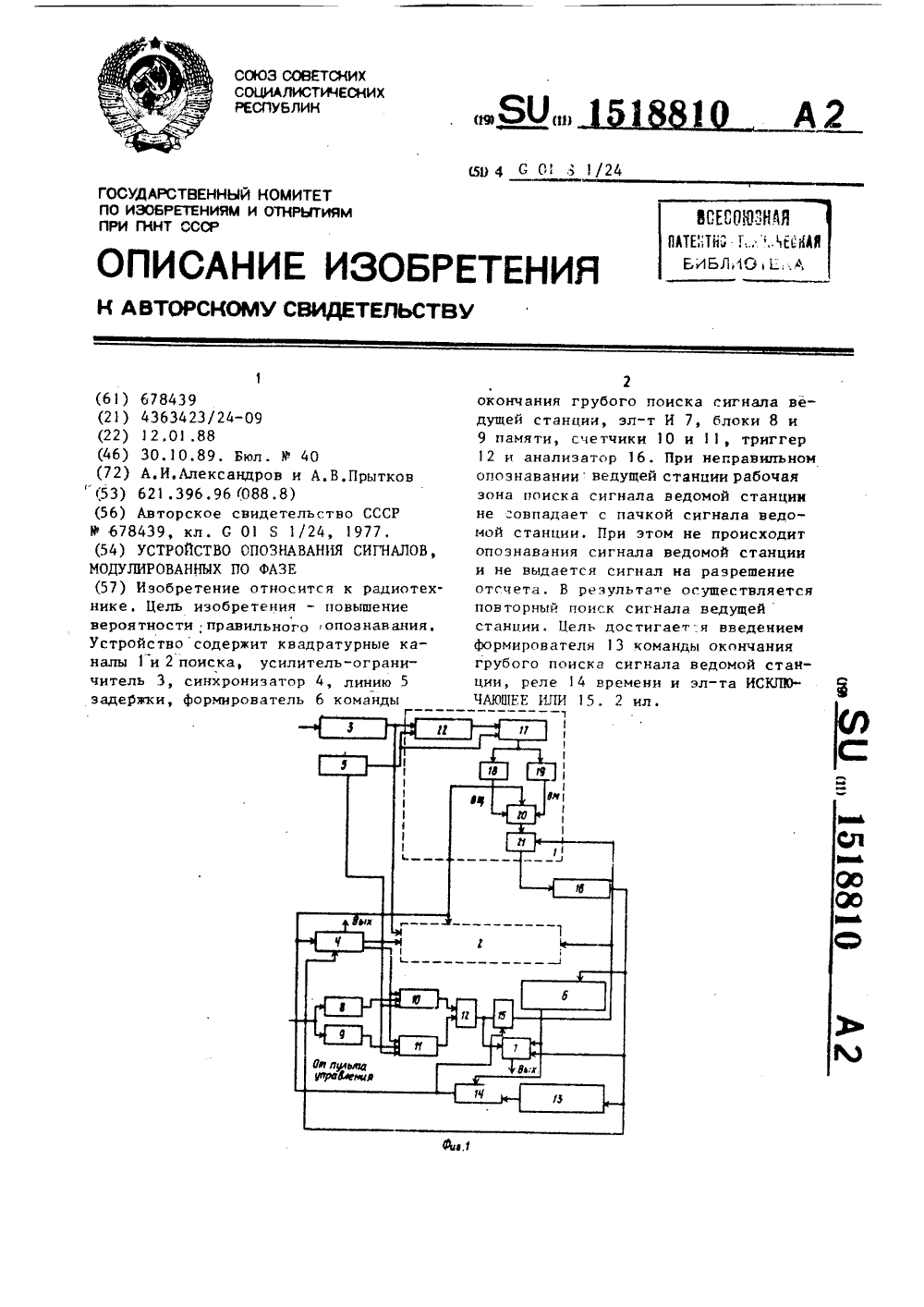

...производится запись иэ схемы первого 8 и второго 9 блоков памяти минимальной и максимальной задержек выбранной ведомой станции, Поиск сигналов ведомой станции производится в интервале, определенном этими задераками, что достигается введением связи от элемента ИСКЛЮЧАЮЩЕЕ ИЛИ 15 к четвертым входам первого 1 и второго 2 квадратурных каналов поиска, При этом к входу сумматора 21 первого 1 и второго 2 квадратурных каналов поиска с помощью коммутатора 20 по сигналу от реле 14 времени подключается дешифратор кода 1 9 ведомой станции, а сигнал с выхода ИСКЛЮЧАЮЩЕЕ ИЛИ 15 повторит импульс с выхода триггера 12, так как сигнал, равный "0",с выхода реле 4 времени позволяет пропустить сигнал с триггера беэ изменений, т.е. разрешить суммирование...

Номер патента: 1818985

Опубликовано: 10.05.1996

Авторы: Васильев, Трофимов

МПК: G01S 1/24

Метки: обнаружитель, сигналов, фазокодированных

...12) - коммутатор первый (второй, третий, четвертый),13 вычислитель (В),14 - дополнительный блок управления(АЛУ),27 - регистр буферный (РБ),28 - устройство запоминающее опера 5 тивное (УЗО),29 - элемент ИЛИ,30 - арифметико-логическое устройство,31, 32 - регистр буферный,10 33 - элемент НЕ,34 - элемент И,35 - элемент ИЛИ,36 - элемент НЕ,37, 38 - элемент И,15 39 - элемент ИЛИ,40, 41 - элемент НЕ.42 - элемент И,43 - элемент НЕ,44, 45 - арифметико-логическое устрой 20 ство,46 - регистр (РГ),47 - схема сравнения (СС),48 - регистр,49 - мультиплексор (МПС),25 50 - элемент НЕ,51 - мультиплексор,52 - арифметико-логическое устройство,53 - схема сравнения,30 54 - элемент И,55 - регистр;56 - элемент И,57 - элемент ИЛИ,58 - триггер,35 59 -...

Номер патента: 1814387

Опубликовано: 27.09.1996

Авторы: Васильев, Трофимов

МПК: G01S 1/24

Метки: приемоиндикатор

...блок 4 хранит поступающую на его входы информацию до момента ее записи в основной запоминающий блок 5 и содержит (фиг.5) два Ы-триггера 23 и 24, Входы первого из них соединены с первым входом, второй - с вторым входом, а их выходы - с выходом промежуточного запоминающего блока 4.Основной запоминающий блок 5 (фиг,б) хранит результаты накопления информации о сигналах ИФРНС и содержит последовательно включенные между первыми входом и выходом сумматор 25 и запоминающее устройство 26, вторые входы которых подключены к выходу синхронизатора запоминающего устройства 27 и второму входу устройства 28 селекции, первый вход которого подключен к выходу запоминающего устройства 26, Второй вход основного запоминающего блока 5 подключен к...

Номер патента: 515385

Опубликовано: 20.09.1999

Авторы: Власов, Осипов

МПК: G01S 1/24

Метки: бортовое, объектов, ориентации, подвижных

Бортовое устройство для ориентации подвижных объектов, содержащее приемник, выходами соединенный с входами преобразователей суммы и разности расстояний, каждый из которых подключен соответственно к первым входам счетчиков суммы и разности, и индикатор, один вход которого соединен с первым выходом счетчика разности, а другой вход - с выходом корректора, к первому входу которого подключен счетчик суммы, отличающееся тем, что, с целью повышения точности определения перемещения объектов, выход преобразователя суммы расстояний соединен с вторым входом счетчика разности и первым входом дополнительно введенного блока для привязки, выход преобразователя разности расстояний соединен с вторыми...
