Номер патента: 1292977

Опубликовано: 28.02.1987

Авторы: Залужный, Кондратюк, Кравчук, Муковоз

МПК: B23Q 3/06

Метки: прихват, универсальный

...1, выполненного с насечкой,установленной своей головкой 2 в Тобразном пазу стола станка и закрепленного гайкой 3. На стержне 1 размещены втулка 4, верхняя торцоваяповерхность которой скошенна под уголом 45 к оси стержня, пружина 5 иГ-обраэный прижим 6, упирающийся одним плечом 7 в прокладку 8, установленную на скошенной поверхностивтулки 4, и контактирующий с насечкой стержня 1, а другим плечом9 - в обрабатываемую деталь 1 О, Диаметр отверстия 0 в прокладке 8 рассчитывается по формулеоВ=с 1 зп 45 -2 А,где с 1 - диаметр стержня, мм;А - глубина насечки, мм,Зажим детали осуществляется навернутой на стержень 1 гайкой 11,взаимодействующей через сферическуюшайбу 12 с прижимом 6.Универсальный прихват работаетследующим образом.Универсальный...

Номер патента: 1292073

Опубликовано: 23.02.1987

Авторы: Добров, Кондратюк

МПК: H01L 25/02

Метки: вентильный

...О, Головач Техред Л.Сердюкова Корректор С. Шекмар Тираж 699 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Заказ 278/52 Производственно-полиграфическое предприятие, г, Ужгород, ул, Проектная,4 Изобретение относится к электротехнике, в частности к вентильным полупроводниковым преобразователям электрической энергии изпеременного тока в постоянный, и 5наоборот, из постоянного тока в переменный.Целью изобретения является повышение эффективности охлаждения.1 ОНа приведенном чертеже изображенвентильный преобразователь.Преобразователь состоит иэ охладителей 1-3 с установленными на нихвентилями 4 (полупроводниковыми дио 5дами или тиристорами), включеннымипо...

Номер патента: 1291748

Опубликовано: 23.02.1987

Авторы: Вовк, Деев, Кондратюк, Мороз

МПК: F16D 3/76

Метки: муфта, упругая

...9 необходимым усилием, регулируемым гайкой 10. На пальцах 6 подвижно установлены втулки 11, выполненные в виде части вогнутой поверхности однополостного гиперболоида. Втулки 3 и 11 ведущей и ведомой иолумуфт обхватываются плоским упругим элсмецтом 12. Упругий элемент можно выполнить в виде набора нескольких концентрически установленных замкнутых лент, или с целью уменьшения износа упругий элемецч может быть выполнен в форме плоской односторонней поверхности листа Мебиуса, что увеличивает длину поверхности соприкосновения. Между парами пальцев ведомой полумуфты установлены распорные пружины 13. Упругий элемент обхватывает по два пальца 6 ведомой полумуфты, принадлежащие разным парам. Суммарная жесткость пружиц 13 равна жесткости...

Номер патента: 1287991

Опубликовано: 07.02.1987

Авторы: Кондратюк, Пивоварчук

МПК: B23B 31/04

Метки: патрон

...1 с соосно расположенными коническим, резьбовым и цилиндрическим отверстиями. В корпусе установлена сопряженная с коническим и цилиндрическим отверстиями цанга 2. На резьбе корпуса установлена с возможностью взаимодействия с торцом цанги 2 накидная гайка 3. В резьбовом отверстии корпуса установлен резьбовой упор 4, выступы 5 которого размещены в прорезях 6 упругой части цанги. Выступы 5 упора образованы за счет выполнения на его наружной поверхности продольных пазов, имеющих в поперечном сечении форму сектора. На торце упора 4 выполнен прямоугольный паз 7, предназначенный для соединения с выступом 8 на хвостовике инструмента, В передней части цанга имеет шестигранник 9 под ключ.При вращении цанги 2 за шестигранник 9 вместе с ней...

Номер патента: 1287954

Опубликовано: 07.02.1987

Авторы: Деев, Кондратюк, Мороз

МПК: B06B 1/16, F16H 25/08

Метки: вибровозбудителя, кулачковый, привод

...к вибрационной технике и может быть использовано в качестве привода колебаний рабочих органов вибрационных машин, используемых в различных отраслях наоодного хозяйства.5Целью изобретения является улучшение динамических характеристик путем постоянного контакта кулачка с шариками.На фиг. 1 изображен кулачковый привод для вибровозбудителя, общий вид в разрезе; на фиг. 2 - разрез А - А на фиг. 1. 1 ОКулачковый привод для вибровозбудителя содержит корпус 1, установленные в нем приводной вал 2 с закрепленным на нем кулачком 3 и коромыслом 4, взаимодействующее с кулачком 3 двумя поверхностями контакта, при этом кулачок 3 выполнен в виде наклонного эллиптического цилиндра и установлен с возможностью перемещения вдоль оси приводного вала...

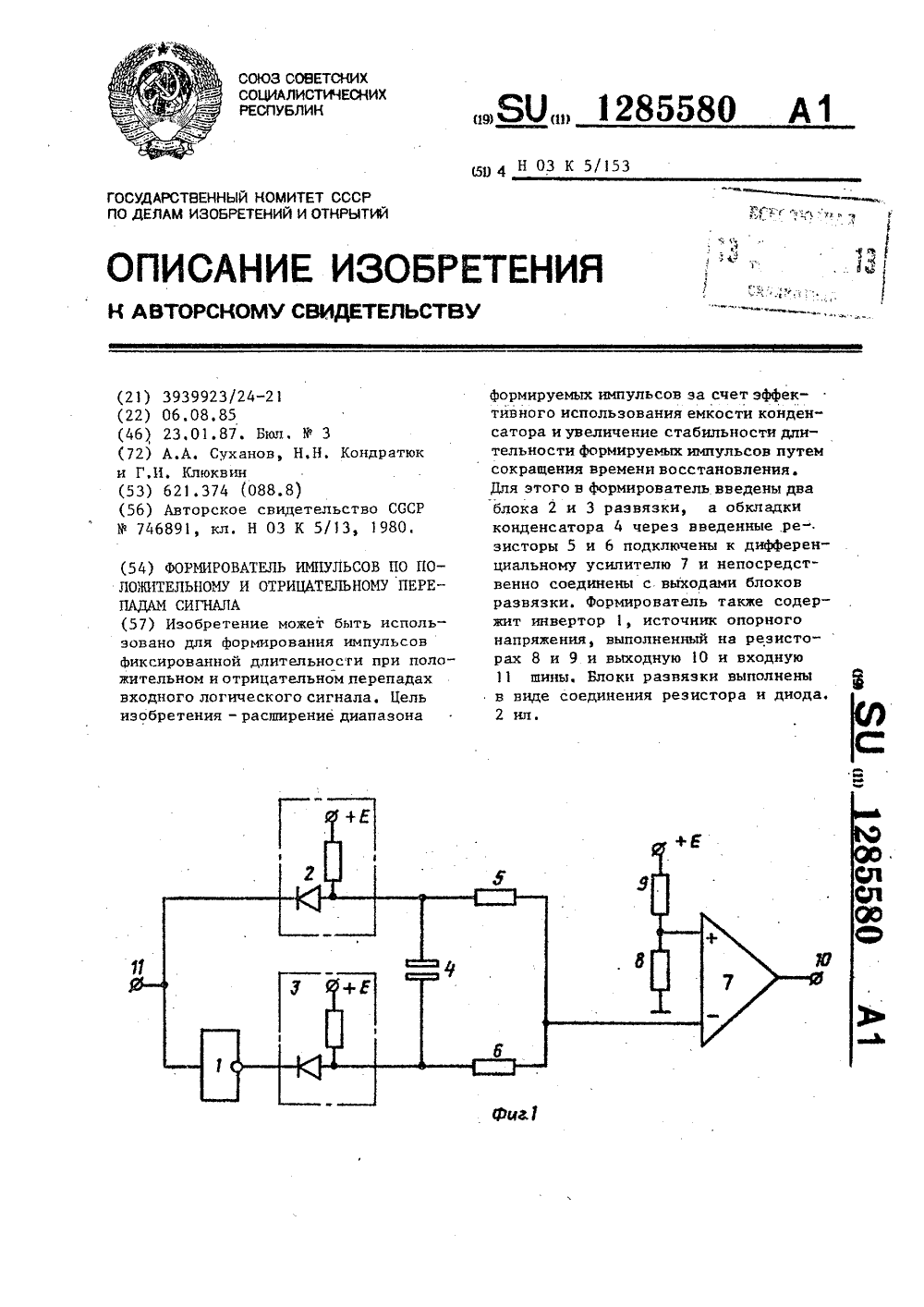

Номер патента: 1285580

Опубликовано: 23.01.1987

Авторы: Клюквин, Кондратюк, Суханов

МПК: H03K 5/153

Метки: импульсов, отрицательному, перепадам, положительному, сигнала, формирователь

...симметричное устрой-йство, в котором величина сопротивления резисторов 5 и 6 эначительйо больше величины сопротивпения резисторов блоков развязки, блоки развязки одинаковые. В исходном состоянии на входной шине 11 - логическая на выходе инвертора- логический "О". Конденсатор 4 заряжен током, протекающим по цепи резистор с 5 ЯО2блока 2 развязки - конденсатор 4диод блока 3 развязки - открытыйвыход инвертора 1. При этом потенциал на первом входе дифференциального усилителя 7 выше потенциала навтором входе, поэтому на выходе дифференциального усилителя 7 - логический "О". При отрицательномперепаденапряжения на входе формирователя на 1 О выходе инвертора 1 устанавливается логическая "1"и производитпереключениеобкладок...

Номер патента: 1275702

Опубликовано: 07.12.1986

Авторы: Дрейслер, Ерисова, Кондратюк, Шипилло

МПК: H02M 5/42

Метки: звеном, постоянного, преобразователя, частоты

...(первого) задающего напряжения производится вначале с помощьювыпрямителя в функции разности первого сигнала задания и сигнала, пропорционального контролируемому параметру, а затем с помощью инверторав функции разности второго сигналазадания и сигнала на входе блока управления выпрямителем 4.25Предположим, что требуется увеличение выходного напряжения инвертора 3 тока. Для этого увеличиваютсигнал на выходе первого ИЗН 8. Врезультате напряжения на выходе ре- ЗОгуляторов 5 и 7 изменяются таким образом, что увеличивается выходноенапряжение выпрямителя 2 и далее выходное напряжение инвертора 3 тока.До тех пор, пока напряжение на входеблока управления выпрямителя 4 непревысит напряжение на выходе второго ИЗН 12, напряжение на выходе...

Номер патента: 1260410

Опубликовано: 30.09.1986

Авторы: Афонин, Еремин, Кащенко, Кондратьев, Кондратюк, Луценко, Маколкин, Наумов, Сапон, Сокирко

МПК: C22C 38/46

Метки: сталь, штамповая

...б 0410 2оИзобретение относится к металлур- отпуск при 610-820 С в течение гии, в частности к сталям для изго,5-2,5 ч,товления литых штампов горячего де- Твердость после термической обраформирования. ботки 42-45 НКС. Структура сплава3 после полного цикла термической обрацель изобретения - повьппение теп ботки представляет собой троостосорлостойкости, прочности и жидкоте- битную основу с карбидами типа М Сь кучести предлагаемой штамповой стаи нитридами ванадия. Лне Химический состав предлагаемойСталь используется в термообрабо и известной сталей, литейные, мехатанном состоянии по следующему режи- нические и эксплуатационные свойства Му ее приведены в таблице.отжиг при 780-800 С в течение Предложенная сталь имеет в 1,5 рао 5-б ч,...

Номер патента: 1260409

Опубликовано: 30.09.1986

Авторы: Винокур, Едемский, Карасев, Киселев, Кондратюк, Луценко, Мякишев, Павлюк, Тихонович

МПК: C22C 38/38

Метки: износостойкая, литая, сталь

...0,01 0,01 0,05 1,13 0,66 12,93 13,16 01 0,32 0,09 1 э 50 1 э 00 16 э 00 17 э 00 Оэ 20 Оэ 50 Оэ 5 6 (запредельная) 1,69 1,14 17,03 17,21 0,28 0,61 0,18 Продолжение табл.1 Плавки Химический состав,мас.7 Мо В Р Я Ре 1 известный 0,45 0,03 Остальное 2 запредельнаная0,06 0,04 0,003 0,06 0,02 То же Предлагаемая 0,08 0,05 0,005 0,07 0,02 0,23 0,12 0,014 008 О,02 0,40 0,20 0,020 0,10 0,03 6 запредель 0,44 0,24 Оэ 029 0,11 ная ээ 0,04 Изобретение относится к металлургии, в частности к сталям для изготовления литых деталей дробильногооборудования.Цель изобретения - повышениеударно-абразивной износостойкости,ударной вязкости и жидкотекучестилитой износостойкой стали,Химический состав исследованныхплавок предложенной и известной сталей и...

Номер патента: 1257631

Опубликовано: 15.09.1986

Авторы: Дорошенко, Кондратюк, Симоненко

МПК: G05F 1/70

Метки: конденсаторной, установки

...элемент 5 верхнегоуровня напряжения, пороговый элемент 6 нижнего уровня напряжения идвухвходовый логический элемент И .Зона нечувствительности каналауправления по реактивному току устанавливается настройкой пороговыхэлементов 2 и 3, а зона нечувствительности канала управления по напряжению - настройкой пороговых элементов 5 и 6, Указанные зоны уста.навливаются независимо друг от друга с учетом параметров электрическойсети и конденсаторной установки.Если величина контролируемых параметров лежит в зоне нечувствительности соответствующих каналов управления, устройство не вырабатываетникаких сигналов.Если величина реактивного тока пре.выщает значение, обусловленное настройкой порогового элемента 2 верхнегоуровня канала реактивного...

Номер патента: 1255296

Опубликовано: 07.09.1986

Авторы: Залужный, Кондратюк

МПК: B23B 31/40

Метки: оправка, шлицевая

...1001НИИПИ Государственногпо делам изобретений3035, Москва, Ж, Р одписн СССРо комитета и открытий ская н еское предприятие, г.ужгород, ул.Проектная,4 Производственно-поли Изобретение относится к металлообработке и может быть использовано при закреплении деталей типа втулок со шлицевым отверстием.Цель изобретения - повышение точ ности закрепления посредством увеличейия поверхности базирующих элементов.На фиг, 1 представлена шлицевая - опрйвка, общий вид; на фиг. 2 - вид 10 А на фиг. 1; на фиг. 3 - разрез Б-Б на.фиг. 1; на фиг. 4 - разрез В-В на фиг, 1,Шлицевая оправка содержит корпус 15 1 со шлицами а, в котором выполнены два спиральных паза о с углом подъема больше угла самоторможения. В спиральных пазах Я находятся зажимные элементы...

Номер патента: 1245295

Опубликовано: 23.07.1986

Автор: Кондратюк

МПК: A01K 89/00

Метки: катушка, спиннинговая

...стопором 10, стойка 2 снабжена втулкой 11, при этом кронштейн 1 и втулка 11 имеют отверстия 12 и 13 для крепления концов пружины 7.15Посредством кронштейна 1 шпуля 3 крепится к удилищу 14 с помощью двух1колец, являющихся принадлежностью удилища 14, Стойка 2 имеет цилиндрическую часть Б и фигурную часть В 2 б Через отверстие 15 в кронштейне 1 проходит цилиндрическая часть Б поворотной стойки 2. Цилиндрическая часть Б поворотной стойки 2 и фигурная часть В поворотной стойки 2 в процессе сборки свинчиваются между собой на резьбе 16 и в последующем представляют собой одно целое. Цилиндрическая часть Б поворотной стойки 2 вместе с фигурной частью В пово 30 ротной стойки 2 могут поворачиваться в отверстии 15 кронштейна 1 в пределах,...

Номер патента: 1239152

Опубликовано: 23.06.1986

Авторы: Березин, Вайсберг, Винокур, Кондратьев, Кондратюк, Луценко, Москаленко, Сапон, Сокирко, Тихонович

МПК: B22D 25/00, C21C 5/52

Метки: аустенитной, высокомарганцовистой, отливок, стали

...жидком расплаве до начала е".о кристаллизации приводит к коагуляции и концентрации их на границах зерен и к неоднородности металла, что снижает износостойкость и работоспособность отливок.Для создания в структуре отливок необходимого количества, Формы и расположения дисперсных карбонитридов их подвергают отпуску при 420- 600 С с выдержкой 1-16 ч, Температура отпуска менее 420 С и время вьюдержки при этой температуре менее1 ч не обеспечивает повышения износостоикости, так как количество иразмеры выделяющихся фаз незначительны.Б то же время температура отпускавыше 600 С и время выдержки приэтой температуре более 16 ч приводитк образованию большого количества иразмеров карбонитридов, которые коагулируют в конгломераты разрозненныхчастиц на...

Номер патента: 1237333

Опубликовано: 15.06.1986

Авторы: Винтоняк, Кондратюк

МПК: B23G 3/06

Метки: гаек, закрепления

...для металлообрабатывающих станков, в частности к зажимным устройствам для обрабатываемых изделий, и является дополнитель ным к изобретению по авт,св. 9 465308,Целью изобретения является повышение производительности труда за счет автоматизированного зажима и удаления обработанной гайки.На фиг. 1 схематически изображено устройство; на фиг. 2 - разрез А-А на фиг. 1.Устройство для автоматического закрепления гаек содержит корпус 1 с отводящим лотком 2, на котором закреплено дополнительное кольцо 3 и зажимное кольцо 4 при помощи винтов 5.Шестигранное отверстие в дополнительном кольце 3 развернуто относительно шестигранного отверстия в зажимном кольце 4 на 1/12 оборота, т.е. на 30 , На нижнем торце зажим- ного кольца у каждс 1 й грани имеются...

Номер патента: 1236600

Опубликовано: 07.06.1986

Авторы: Белогорцев, Кондратюк, Лазарчик, Лутковский

МПК: H03K 3/64, H03K 5/153

Метки: времени, интервалов, формирователь

...8, Селекторы 5 и 6 закрыты.В момент поступления на шину 1 импульса "Запуск" (Фиг, 2 с) генераторы 3 и 4 одновременно переходят в режим генерации импульсных последовательностей (Фиг. 26,д) с периодами соответственно Т =(К)М и Т=Кй, гце К - целое положительное число, а дд - период Т синусоидального сигнала источника 2 СВЧ- колебания. В результате воздействия на синхрониэирующий вход каждого из генераторов 3 и 4 синусоидального сигнала с выхода источника 2 в режиме генерации импульсов происходит жесткая синхронизация фазы импульсных колебаний каждого их этих генераторов с фазой СВЧ-колебания. При этом кратности синхронизации периодов генератора 3 и 4 равны, со - ответственно, (К) и К и обеспечиваются выбором периода импульсного...

Номер патента: 1236599

Опубликовано: 07.06.1986

Автор: Кондратюк

МПК: H03K 5/13

Метки: задержки, импульсов, формирователь

...Бб = Б 7, Б 9 = В 10, Б 5 = В 8.При поступлении запускающего импульса происходит переключение триггера 1, и на единичном выходе устанавливается состояние "1", а на нулевом - "О", Это приводит к тому, что конденсатор 4 оказывается подключенным обкладкой, заряженной потенциалом плюс , к шине "Земля" (через диод 3 и открытый нулевой выход триггера), а обкладкои, заряженной потенциалом "минус", - через резистор 6 к источнику 18 питания и через резистор 9 к инвертирующему входу компаратора 11, Тем самым на выходе компаратора поддерживается единичное состояние до тех пор, пока уровень сигнала на инвертирующем входе не станет больше уровня сигнала на неинвертирующем входе. Если бы выход компаратора не был подключенк нулевому входу...

Номер патента: 1235982

Опубликовано: 07.06.1986

Авторы: Бундин, Бучинский, Кондратьев, Кондратюк, Маколкин, Наумов, Сапон, Сокирко, Сурина

МПК: C22C 38/46

Метки: литая, сталь, штамповая

...в сталь азота в количестве 0,025-0,053 приводит к повышению износостойкости и теплостойкости предлагаемой стали, а также оказывает модифицирующее влияние.Введение меди в сплав в количестве 0,56-1,20 придает предлагаемой стали жидкотекучесть, достаточную для получения литых заготовок штампового инструмента при литье в водоохлаждаемый кокиль, без дефектов литейного происхождения. Наряду с чисто технологическим свойством придавать стали повышенную жидкотекучесть присутствие меди способствует развитию дисперсионного отвердения сплава при термической обработке. Содержание меди меньше 0,56 недостаточно повышает жидкотекучесть, содержание свыше 1,20 приводит к резкому снижению раэгаростойкости сплава. Предлагаемая сталь испольауется...

Номер патента: 1231081

Опубликовано: 15.05.1986

Авторы: Винокур, Едемский, Карасев, Киселев, Кондратюк, Луценко, Мякишев, Павлюк, Тихонович

МПК: C22C 38/38

Метки: сталь

...счет переориентировки пар Ме-С и Ме-В происходит закрепление дислокаций, находящихся в твердом растворе, вблизи указанных пар атомов, рост плотности дислокаций, что вызывает упрочнение матрицы сплава, т.е, происходит динамическое деформационное старение сплава.Кроме того, молибден совместно с ванадием подавляет диффузию атомов фосфора, находящихся в сплаве, к границам зерен, связывая их в межатомные пары Ме-Р, что предотвращает образование хрупких фосфидных эвтектик по границам зерен во время крис-, таллизации и межзеренное разрушение при ударе, тем самым повьппая ударную вяэкость сплава и его износостойкость, При содержании в сплаве менее 0,1 Ж молибден не достаточно эффективно связывает углерод, бор и фосфор и не обеспечивает...

Номер патента: 1229590

Опубликовано: 07.05.1986

Авторы: Кондратюк, Мялковский

МПК: G01J 1/44

Метки: фотодатчик

...следующим образом.При фокусировке светового пятна в центр фотоприемника сигнал, поступающий на дифференциальные усилители 7 и 8 от противоположно расположенных фотоэлементов 3, 5 и 4, 6, равен нулю, так как эти фотоэлементы включены по дифференциальной схеме, благодаря чему выходные сигналы фотоэлементов от фоновых засветок также равны нулю. Порог срабатывания пороговых элементов 9 и 10 выбирается из условия требуемой чувствительности фотодатчика к смещению светового пятна. рог срабатывания которого выбирается из условия нечувствитепьностифотоэлементов 3-6 к фоновым засветкам. Одновременно от Фотоэлементов 3,5 и 4, 6 сигналы поступают на четырехканальный повторитель 13 напряжения, который соединен своими вы ходами с сумматором 14,...

Номер патента: 1225939

Опубликовано: 23.04.1986

Авторы: Кондратюк, Пивоварчук

МПК: F16B 21/00

Метки: соединения

...Ж - 35, Раув лиал ППП Патент, г. УжгороЛебедеваКорректор АПодписноекомитета СССРоткрытийская наб., д. 4/5д, ул, Проектная,Редактор Г. ВолковЗаказ 1930/23. Ферен Изобретение относится к устройствам для закрепления и соединения конструктивных элементов и деталей машин, в частности к средствам для предотвращения осевых перемещений.Целью изобретения является повышение надежности фиксации.На фиг. 1 изображено устройство для соединения деталей в сборе с соединяемыми деталями; на фиг. 2 - вид А на фиг. 1. Устройство для соединения деталей содержит палец 1, на одном (фиг, 1, вариант 1) или на обоих торцах (фиг, 1, вариант 11) которого при помощи крепежного элемента 2 установлен самоустанавливающийся фиксатор 3, выполненный в виде шайбы...

Номер патента: 1217918

Опубликовано: 15.03.1986

Авторы: Дзержко, Кондратьев, Кондратюк, Луценко, Москаленко, Паляничка, Подкер, Сапон, Сокирко, Чернухов

МПК: C22C 38/48

Метки: инструментальная, литая, сталь

...компенсируется комплексным микролегированием азотом и ванадием.Азот вводится в сталь для повышения ее теплостойкости за счет образования в структуре сплава высокодисперсных, равномерно распределенных нитридов ванадия. Содержание азота менее 0,04 мас.при высоком содержании хрома в стали (до 13,0 мас.) недостаточно для образования нитридов. При введении азота свыше 0,12 мас.в процессе затвердевания сплава происходит выделение его из раствора, что приводит к образованию газовой пористости н литых заготовках.5 10 15 20 25 30 35 40 45 50 55 Увеличение содержания ванадия встали (0,30-0,58 мас. ) вызвано тем,что часть ванадия расходуется наобразование нитридов и при содержании его менее 0,3 мас.нитриды в структуре сплава не образуются. При...

Номер патента: 1217622

Опубликовано: 15.03.1986

Авторы: Кондратюк, Кузьмич, Плюта, Шевчук

МПК: B23Q 3/06

Метки: зажима, многоместное

...разрез Б-Б на фиг. 4, на фиг. 7 - разрез В-В на фиг. 4.К основанию 1 крепятся две план-. ки 2 с направляющими пазами 3; выполненными наклонно к базовой поверхности 7, В пазах перемещаются призмы 4-6, направляющие выступы 7 которых выполнены под тем же углом, что и направляющие пазы 3, Между призмами устанавливаются обработан ные детали 8, Призма 6, сжимая через толкатель 9 пружину 10, в рабочем положении упирается в упор 11Зажимное устройство работает следующим образом.Обработанные детали 8 в перво начальном положении вставляются между призмами 4-6Затем под действием силового механизма (не показан) призмы 4-6, перемещаясь по направляющим лазам 3, предварительно зажимают детали 8 с помощью толкателя 9 и пружины 1 О.За счет того, что...

Номер патента: 1212832

Опубликовано: 23.02.1986

Авторы: Извеков, Кондратюк, Малкин, Пристайлов, Семеновский, Сивецкий, Федоткин

МПК: B29C 47/36, B29C 47/38, B29C 47/60 ...

Метки: переработки, полимерных, шнековый, экструдер

...поверхности конической выемки г к наружной поверхности второй секции 9. Последняя снабжена опорными шаами 16 для центрирвания ее в корпусе , установленными со стороны первой секции 8 и на входе из корпуса 5. Для предотвра 5 О 15 20 25 ЗО 35 4 О 45 50 5 э Рцения радиального перемещения первой сек)дии 8 могут быть установлены центрируюгцие шары7. Зубчатое зацепление снабжено дополнительными промежуточными шестернями 12, равномерно распределенными по окружности конического выступа б, например под углом 20 (фиг. 6 - -8). Первая секция 8 может иметь продольные пазы на коническом выступе б.Шнековый экструдер рабогает следующим образом.Полимерный материал попадает из загрузочной воронки 6 на враща)одцу)ося первую секцию 8 шнекового экструдера,...

Номер патента: 1209086

Опубликовано: 07.02.1986

Авторы: Азаренков, Андрусенко, Босый, Гарькавый, Дидковский, Кондратюк, Масло, Черный

МПК: A01D 78/10

Метки: ворошилка

...тракто 40 ра 2. Роторная секция 3 опирается через ось 5 на самоустанавливающиеся колеса 7.3На роторе 6 закреплен шкив 49, который через гибкую связь, например бесконечный клиновидный рамень 50, соединен с контрприводом 51, который передает вращение посредством бесконечного клиновидного ремня 52 от шкива 53, соединенного через карданный вал 54 с валом 55 отбора мощности трактора 2.Контрпривод 51 закреплен на раме 1 с возможностью перемещения вдоль рамы 1 и включает вал 56 и шкивы 57 и 58 жестко закрепленные на валу 56.Гибкая связь шкива 58 контрпривода 51 и шкива 49 ротора 6 беско - нечным клиновидным ремнем 50 выполнена под прямым углом с применением натяжного устройства 59 и пружины 60 известным образом.На раме 1 закреплены щитки...

Номер патента: 1208561

Опубликовано: 30.01.1986

Авторы: Антонов, Кондратюк, Черкасский

МПК: G06F 17/00

Метки: информации, сейсмической

...О четырех произведений осуществляетсясдвиг информации в блоках 2-4, врезультате чего в нижних регистрахблоков 3 и 4 записываются вторыезначения трассы ь оператора соответственно. Снова осуществляются четыре операции умножения-сложения - умножается второе значение операторана четыре последовательных значениятрассы из блока 3. Полученныепроизведения прибавляются к соответствующим значениям частичных суммиз блока 8 и сумма снова заноситсяв блок 8.После выполнения шестнадцати операций умножения-сложения блоки 2 и4 полностью освобождаются, при этомнеобходимо записать в них по четыреследующих значения трассы и оператора из блока 27, Затем выполняютсяеще шестнадцать операций умножениясложения и т.д.Установленный между блоком 5 исумматором 7...

Номер патента: 1208520

Опубликовано: 30.01.1986

Автор: Кондратюк

МПК: G01R 19/165

Метки: допускового, постоянного

...35 40 ъ 5 5 О 1 5 ходных напряжений ограничителей 2 и 5 можно пренебречь.Также предположим, что в исходном состоянии входное напряжение больше +Ч . Тогда на выходе ограничителя 2 напряжение равное +Чол у а на выходе ограничителя 5 - рав - ное величине входного напряжения.Напряжение с выходов ограничителей 2 и 5 поступают соответственно через делители 8 и 9 на неинвертирующий и инвертирующий входы операционного усилителя 10. При этом коэффициент передачи делителя 8 выбирается большим, чем коэффициент передачи делителя 9. Тем самым величина сигнала на неинвертирующем входе операционного усилителя 10 получается больше величины сигнала на инвертирующем входе, поэтому на выходной шине 11 устройства присутствует максимальное положительное...

Номер патента: 1204806

Опубликовано: 15.01.1986

Авторы: Богачев, Горяченко, Злочовер, Иващенко, Кондратюк, Крупович, Найман, Потапов, Федоров

МПК: F04D 27/00

Метки: компрессорной, станцией

...регулятором для всех групп икбкпрессоров и контролирующегозаданные параметры станции (например производительность), с помощьюдатчика 33, Если производительность меньше значения, заданногозадатчиком 34, то регулятор 22,падает коканду на регулятор 21 давления, реализующий поочередныйзапуск компрессоров группы, а из3 1регулятора 21 поступает команда наодновременное выполнение операцийуправления всеми вспомогательнымимеханизмами (не показаны) компрессоров группы,При этом одновременно включаютпусковые маслонасосы, подогреваютмасло, если его температура нижезаданнои, включают устройства управления системой водяного охлаждения (задвижки, насосы) и разгрузки агрегатов (противопомпажныйклапан и дроссельная заслонка)и контролируют параметры...

Номер патента: 1201049

Опубликовано: 30.12.1985

Авторы: Дюдкин, Ефремов, Заякин, Зоренко, Комаров, Кондратюк, Писарский

МПК: B22D 11/124

Метки: вторичного, непрерывнолитого, охлаждения, слитка

...так как в этом случае отраженная от бочек направляющих ро- О ликов вода будет смешиваться с факелами соседних пар форсунок, располокенных по высоте слитка.Часть охлаждающей воды, ударяющаяся в бочки роликов, за счет по-.15 дачи струй под углом в горизонтальной плоскости слитка уходит вдольбочек роликов из зоны вторичногоохлаждения.Равномерное распределение ох лаждающей жидкости по ширине слитка происходит в результате скрещивания факелов в горизонтальной плоскости со смещением максимумов эпюрраспределения охлаждающей жидкости 25 от центральной оси слитка и дополнительного перемещения Факелов причастичном совмещении факелов по ходу движения слитка.П р и м е р . Зона вторич ного охлаждения слитка сечением150 1000 мм оборудована направ...

Номер патента: 1201047

Опубликовано: 30.12.1985

Авторы: Абрамов, Асташкин, Изотов, Кондратюк, Манохин, Марков, Пилюшенко, Сучков, Таран

МПК: B22D 11/112

Метки: металла, разливки

...между улье 40тразвуковым теплообменником и кристаллиэатором, приводом которогоявляется механизм качания кристаллиэатора. Регулирование частоты качания кристаллизатора 1,30-80 кача 45ний в минуту) и величины его рабочего хода более 20 мм) обеспечиваютуказанные интервал разрежения и предел цикличности,В начале рабочего хода кристаллизатора 2 из верхнего (фиг. 1 и 2)50положения в нижнее объем полости,ограниченной крышкой 1, огнеупорной вставкой 20, кольцом 21, сильфоном 22, опорным цилиндром 23,плитой 29 и зеркалом металла в кристаллизаторе, начинает увеличиваться55и резиновая шторка 24 перекрываетотверстие 25 в опорном цилиндре.Вследствие этого укаэанная полость2010 1 О 15 20 25 30 40 45 50 5герметизируется, а при...

Номер патента: 1196409

Опубликовано: 07.12.1985

Авторы: Березин, Кондратьев, Кондратюк, Паляничка, Сапон, Сокирко, Сурина, Тарабанов, Федченко

МПК: C22C 38/28

Метки: литая, сталь, штамповая

...О, 03-0, 15 мас. , повьппаетплотность структуры литой стали, ведет к снижению содержания фосфора исеры в металле, а также измельчаетаустенитное зерно первичной кристаллизации и очищает границы зерен отоксисульфидной эвтектики. Магнийснижает общее содержание сульфидови других неметаллических включений,а также являясь поверхностно-активным элементом, измельчает и изменяет форму нитридных фаэ и неметаллических включений, способствуя илсфероидизации и равномерному распределению по всему объему, что ведетк повьппению ударной вязкости и прочности,Медь является технологической добавкой, вводимой в сплав с целью повышения его жидкотекучести, что позволяет получать инструмент с тонкойи сложной гравюрой способом литьяи, следовательно, снизить...
