Колеватов

Номер патента: 1319258

Опубликовано: 23.06.1987

Авторы: Колеватов, Костромитинов, Петров

МПК: H03K 5/01

Метки: импульсов, формирователь

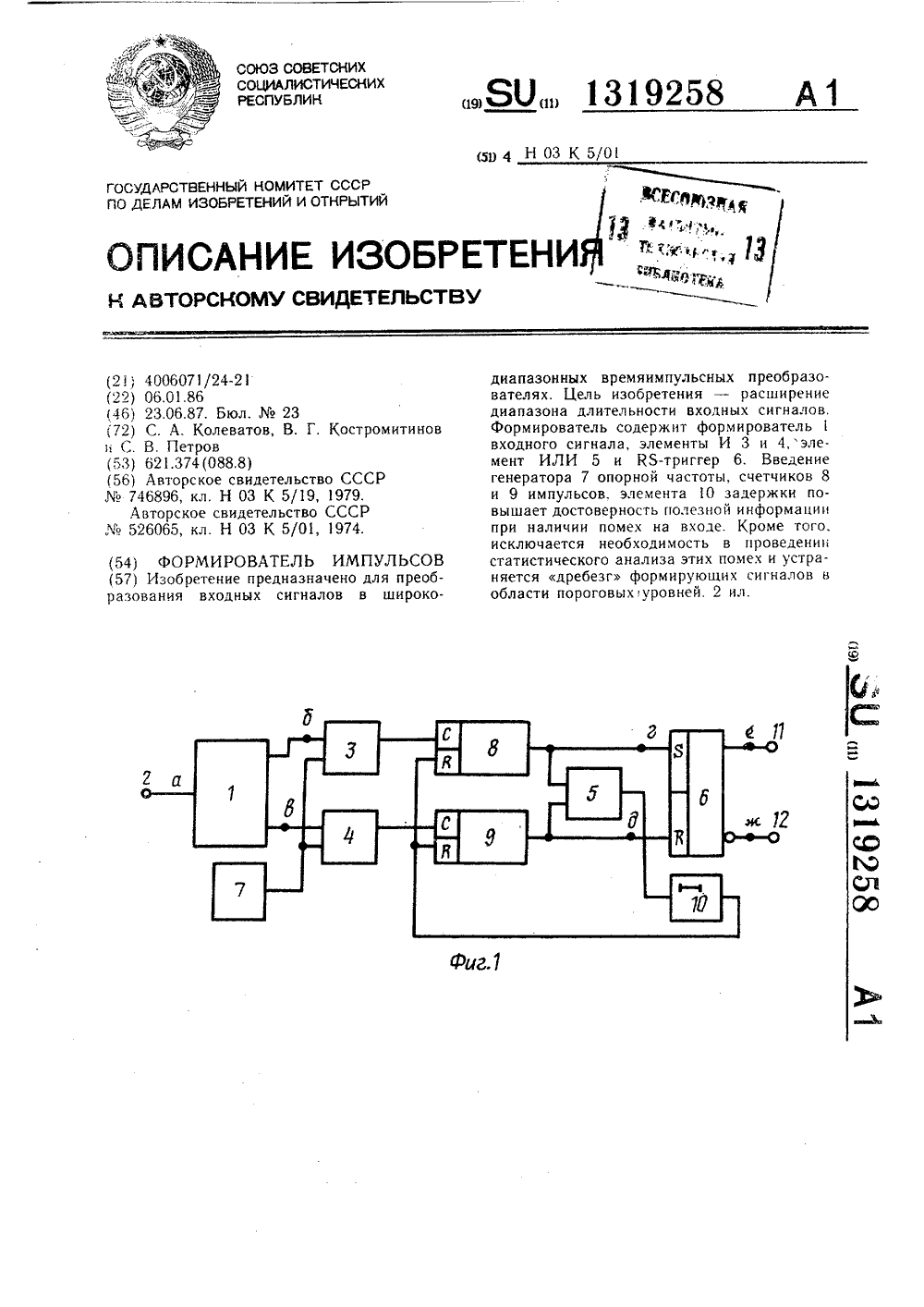

...К) входам триггер в единичное или нулевое состоя. ние и через элемент ИЛИ 5 и элемент 10 задержки счетчики 8 и 9 в исходное состояние. Причел 1 ири положительной полуволне входного сигнала импульс переполнения формируется счетчиком 8, а при отрицательной иолуволне - счетчиком 9. В каждой полуволне входного сигнала с длительностью Т; сумма длительностей пауз между импульсами с прямого или инверсного выходов формирователя 1 всегда меньше Т/2. Эта сумма в среднем равна Т)/2 только в случае совпадения нулевой оси помех с пороговыл 1 и уровнями, например нулевыми, формировате; я 1, что ири наличии входного переменного сигнала с амплитудой, большей или равной амплитуде помехи, невозможно. Сумма длительностей импульсов на выходах...

Номер патента: 1314194

Опубликовано: 30.05.1987

Авторы: Колеватов, Кошелев, Яшкин

МПК: F23D 14/64

Метки: горелочное

...топлива и может быть использовано в нагревательных и термических печах машиностроительной, металлургической,автомобильной и других отраслях промьппленйости.Целью изобретения является повышение надежности и расширение диапазона регулирования.На чертеже схематически изображено предлагаемое устройспво, продольный разрез,Горелочное устройство содержитсмеситель 1, снабженный стабилизатором в виде цилиндрического насад"ка 2 и конусной вставки 3, установленной в полости насадка 2. Смеситель 1 снабжен концевым газовым коллектором 4 с соплами 5, Насадок 2 выполнен с диаметром и длиной, равнымисоответственно 1,2-1,5 и 2,0-3,0 диаметра смесителя 1, а конусная вставка 3 имеет длину, равную 0,025-0,33длины насадка 2.1 Устройство работает...

Номер патента: 1279848

Опубликовано: 30.12.1986

Авторы: Колеватов, Сметанюк, Якубяк

МПК: B30B 15/14

Метки: величины, ползуна, хода

...редуктор 16. Устройство содержит такжезубчатый венец 17, установленный навтулке 10. Зубчатое колесо 8 связанозацеплением с наружным зубчатым венцом муфты 5, а зубчатое колесо 9с зубчатым венцом 17, с которым связано зацеплением приводное ведущеезвено 14. Эксцентриковый блок 1смонтирован на оси 18, смонтированной в стойках 19 станины пресса, автулка 10 соединена с зубчатой муфтой 5,Устоойство работает следующимобразом.При подаче воздуха в поршневуюполость пневмоцилиндра 13 его подвижный элемент 12 перемещает тяги 11,а последние - втулку 10 с зубчатоймуфтой 5, При этом внутренний зубчатый венец последней выходит иззацепления с зубчатым венцом 2 эксцентрикового блока 1. Одновременнопри перемещении втулки 10 ее зубчатый венец 17 входит в...

Номер патента: 1250742

Опубликовано: 15.08.1986

Авторы: Колеватов, Ломовцев, Сабельников, Стариков

МПК: F15B 19/00

Метки: гидропривода, диагностики

...Р и значения интервала измерения давления 1 . Сигнал, соответкствующий Р , поступает в узел 6 срав 1250742(1)45 где- порядковый номер замера;щ - количество дискретных замеров давления Р, выполненныхв интервале времени, когдад -Р, -Р,ъО, (2) ЬОи - сигнал на входе счетчика 21.Условие (2) реализуется узлом 4 распознавания режима. ПриЛ 0 цикл измерения начинается заново и одновременно в узле 5 нормализации реализуется выражение по формулеСигнал, соответствующий Р , поступает в узел 6 сраннения, где нения, где сравнивается с эталонным уровнем 1,.Если С; =Р 1, - гидравлические потери в гидроприноде превьппаютопустимые. При Р -Ь вычисляется Б " .В узле 2 производится формирование логических уравнений,Сб =( с 19) 1(Ь,) - производительность...

Номер патента: 1222352

Опубликовано: 07.04.1986

Авторы: Барздайн, Колеватов, Кочнов, Куренков, Тавастшерна, Ухорский, Фильцев, Шувалов

МПК: B21D 9/12

Метки: рогообразный, сердечник

...прочностью по его длине при дальнейшем снижении его массы.На фиг. 1 показан рогообразный сердечник, общий вид; на фиг. 2 - сечение А - А на фиг. 1; на фиг, 3 - сечение Б - Б на фиг. 1.Рогообразный сердечник содержит направляющий 1, формообразующий 2 и калибрующий 3 участки. На границе перехода направляющего участка 1 в формообразующий 2 симметрично относительно упомянутой границы расположена зона 4 сплошного сечения. Оставшийся формообразующий участок и весь калибрующий 3 выполнены с внутренней полостью 5,Для того, чтобы иметь одно и то же напряжение в любом сечении формообразующего участка сердечника, равное напряжению в опасном сечении, необходимо уменьшить площадь поперечного сечения этого участка от его начала к концу. Проведенные...

Номер патента: 1215787

Опубликовано: 07.03.1986

Авторы: Бартенев, Зайцев, Колеватов

МПК: B21C 37/28

Метки: оправка, переходов, эксцентрических

...из труб-заготовок,Цель изобретения - повышение качества путем уменьшения разностен"ности переходов в их нормальных сечениях,На фиг, 1 показано исходное расположение оправки по отношению к трубе-эаготовке; на фиг, 2 - расположение оправки в процессе окончательной формовки эксцентрического перехода; на фиг. 3 - разрез А-А нафиг. 1; на Фиг. 4 - этапы формирования детали иэ исходной заготовки.Оправка 1 для осуществленияспособа выполнена в виде сопряженныхмежду собой цилиндрической 2 и эксцентричной 3 частей с дополнительным формующим вкладышем 4, а эксцентричная часть оправки выполнена изогнутой и с расположенной состороны, противоположной формующей, лыской 5, при этом: на поверхности лыски оправки смонтировананаправляющая б для перемещения...

Номер патента: 1117108

Опубликовано: 07.10.1984

Авторы: Колеватов, Лебедев, Сметанюк, Степин

МПК: B21D 43/08

Метки: длинномерного, подачи, прессу

...ц электромдгцит упрдвлеция рдспре -делителем, система управления сцдбжецд датчиком регистрации оборотапринодцого ндлд, триггером с согласующим блоком, причем ныходь датчика сосдццецы с входами реле времениц с первым входом триггера, выходрепе времени соедццец с вторым нходом триггера, а выход триггера через согласующий блок соединен с электромагнитом управления распределителем,На фиг,1 изображена схема устройства для подачи длинномерного материала к прессу; на фиг. 2 - системаупр авл ения .Устройство для подачи длинномерного материала к прессу, содержащее приводной подающий валок 1, связанный через редуктор 2 с индивиду -дльцым приводом, выполненным в видеэлектродвигателя 3 с широким диапазоном регулирования частоты вращения,прижимной...

Номер патента: 1110598

Опубликовано: 30.08.1984

Авторы: Бартенев, Зайцев, Колеватов, Юдин

МПК: B23Q 3/06

Метки: зажима, полых

...полости усилительного гидроцилиндра 5 установлен подпружиненныйдополнительный поршень 11.На поршне 12 рабочего гидроцилиндра6 установлены опорные диски 13 и 14, причем опорный диск 14 подпружинен. На наклонных кулачках 2 установлены гидроприжимы 15, каждый из которых содержит двухсекционный гидравлический цилиндр 16, содержащий шток с поршнем 17, установленный в рабочей секции 18 и жестко связанный с прижимным кулачком 19, два встроенных в цилиндр 16 обратных клапана 20 и 21, а также подпружиненный поршень 22, установленный в компенсационной секции 23.Поворотный центратор 4 содержит свар ную раму 24, центрирующую головку 25,смонтированную на подвижной плите 26 и установленную в направляющей 27, регу- лировочиый винт 28 и...

Номер патента: 1110505

Опубликовано: 30.08.1984

Авторы: Калинкин, Колеватов, Тимиркеев, Фадеев, Фишман

МПК: B08B 3/12

Метки: пористо-капиллярных, промывки, ультразвуковой

...содержит снабженнуюмагнито-стрикционный преобразователем 1 рабочую камеру 2, в которую40помещено промываемое изделие 3,установленное над трубопроводом 4,подводящим промывочную жидкость.Трубопровод 4 снабжен средством для45регулирования газосодержания 5, выполненным в виде емкости 6, заполненной упругим пористым материалом 7.Средство 5 снабжено механизмом 8 регулирования пористости волокнистого материала, выполненным в виде винто 50вой пары, перемещающей перфорированный поршень 9,и колпаком для сборавыделяющегося газа 10.Устройство работает следующим об 55разом,Промываемое изделие 3, напримерфильтр, закрепляют на трубопроводе4, подводящем промывочную жидкость,включают магнито-стрикционный преобразователь 1 и прокачивают через...

Номер патента: 1063629

Опубликовано: 30.12.1983

Авторы: Колеватов, Сметанюк, Якубяк

МПК: B30B 15/04

Метки: вертикального, образная, пресса, станина

...на их боковых сторонах рычагами и узлом фиксации скобообразного кронштейна относительно силовой скобы, при этом каждый рычаг одним концом шарнирно сочленен со скобообразным кронштейном, а другим - с силовой скобой. На фиг; 1 показана станина, общий вид; на фиг. 2 - разрез А - А на фиг, 1; на фиг, 3 - разрез Б - о на фиг. 1.С-образная станина вертикального пресса содержит сочлененные своими ни 9 кними частями посредством осейсиловую скобу 2 и скобообразный кронштейн 3 с смонтированными в нем направляющими 4 полэуна 5, расположенными в верхней части И)63629гсиловой скобы 2 и скобообраэного кронштейна 3 на их боковых сторонах рычагами б и узел фиксации скобообразного кронштейна 3 относительно силовой скобы 2. Каждый из рычагов б шарнирно...

Номер патента: 1004148

Опубликовано: 15.03.1983

Авторы: Колеватов, Марцинковский, Сметанюк

МПК: B30B 1/06

Метки: двойного, действия, механического, ползуна, пресса, привод, прижимного

...с осью 2, жестко соединена со штоком 11 силового цилиндра 6 и размещена в пазу 10 с возможностью перемещения в последнем.Работа привода происходит следующим образом.При вращении кривошипного вала 12 (против часовой стрелки) шатун 1 перемещает осью 2 ползушку 5 по пазу 10 в крайнее левое положение. При этом ролик 13 сбегает с копира 14, и рычаг 15 под действием пружины 16, поворачиваясь на оси 17, фиксирует ползушку 5 в крайнем левом положении, При дальнейшем перемещении шатуна 1 происходит поворот вокруг оси 18 двуплечего рычага 3, а вместе с ним и коленно-рычажного механизма, шарнирно сочлененного с двуплечим рычагом 3 посредством серьги 19. Происходит подьем прижимного ползуна 4, При дальнейшем вращении кривошипного вала 12...

Номер патента: 991035

Опубликовано: 23.01.1983

Авторы: Колеватов, Ольховиков, Радченко, Феглер

МПК: E21B 19/00, E21B 44/00

Метки: буровой, лебедки, операциях, приводом, спуско-подъемных

...один из входов аналоговой системы4 от программно-задающей системы 2,и сигнала, пропорционального разности между заданным и фактическим положением талевого блока, поступающего на второй вход аналоговой системы 4 автоматизации от цифровойследящей системы 3. Сигнал о заданном конечном положении талевого блока на цифровую следящую систему 3приходит из программно-задающей сис. теьы 2 по команде блока 1 записи ивывода информации. Текущая информация о Фактическом положении талевого блока, входящего в состав механизма лебедки с талевой системой б,поступает от цифровой следящей системы 3 на один из входов программноэадающей системы и испольэуется длязапоминания необходимых констант,втом числе длины очередной К-й свечи.Устройство...

Номер патента: 958135

Опубликовано: 15.09.1982

Авторы: Колеватов, Марцинковский, Сметанюк

МПК: B30B 15/00

Метки: исполнительный, механизм, пресса

...8 шарнирно связано с тя 25гами 10 и 11,серьгами 12 и 13 и стой"ками 14 и 15 через оси 16-18. Стойки14 и 15 имеют паз, в котором перемещается ось 17. В верхней части стоек14 и 15 проходит приводной вап 19,на котором насажены кулаки 20 и 21.Приводной вал 19 соединен через муфту с редуктором 22 и электродвигателем 23. На концах осей 16 и 17 закреплены корпуса 24 и 25 для размещениятарельчатых пружин 26,35Изменение длины коромысла 8 осуществляется при вращении электродви гателя23 через редуктор 22, кулаки 20 и 21, которые, преодолевая усилие пружин 26,уменьшают расстояние между осями 16 и 17 4 вПри этом ось 16 описывает дугу окружности вокруг оси 18 и расстояние междушарниром 7 и валом 9 увеличивается,Кулаки 20 и 21 вращаются синхронно с...

Номер патента: 956303

Опубликовано: 07.09.1982

Авторы: Колеватов, Сметанюк

МПК: B30B 15/14

Метки: винта, выборки, люфта, пресса, резьбового, соединения, фиксирования, шатуном

...ссей - цвух эксцентриковых 8 и 9 и пвух глацких 10 и 11, цвух тяг 12 и 13 и цвух рычагов 14 и 15, Гладкие 5 оси 10 и 11 смонтированы в хомуте 4, а эксцецтриковые - в корпусе 5, Рычаги 14 и 15 закреплены ощщм концом кажцый соответственно на эксцентриковых осях 8 и 9, и цругими сочленены с поцвижным 10 элементом 16 силового цилиндра 7. Тяги 12 и 13 сочленены одними концами кдж. цая соответственно с эксцентриковыми осями 8 и 9, а другими - с глацкими 10 и 11. 15Межцу коппусом 5 и гайкой 6 установлен упругий элемент 17.Устройство работает слецующим обра-. зом.При поступлении воздуха в силовой цилннцр 7 его поцвижный элемент 16, перемещаясь поворачивает рычаги 14 и 15 и соответственно эксцентриковые оси 8 и 9 и тяги 12 и 13, В...

Номер патента: 952661

Опубликовано: 23.08.1982

Авторы: Колеватов, Сметанюк

МПК: B30B 15/00

Метки: механического, пресса, шатун

...из трех рычагов: одно соответственно из рычагов 1 - 3, другое - 4 - 6, сочлененных соответственно осями 7 и 8, и предохранителя.Предохранитель выполнен в виде двух планок 9 и 10 с пазами, двух пальцев 11 (один из них не показан), закрепленных в планках, двух двуплечих рычагов 12 и 13 и двух пружин 14 (одна иэ них не показана). Каждая пружина 14 размещена между планкой и двуплечим рычагом, при этом каждая планка шарнирно сочленена с осью 7, а ось 8 смонтирована в пазах планок 9 и 10 и охвачена двуплечими рычагами 12 и 13, шарнирно сочлененными с пальцами.Шатун механического пресса работает следующим обра,зом.При перегрузке пресса под действием горизонтальной составляющей от усилия деформации оси 7 и 8 расходятся, преодолевая усилия...

Номер патента: 868450

Опубликовано: 30.09.1981

Авторы: Ганюк, Колеватов

МПК: G01N 3/24

Метки: испытания, испытательной, машине, образцов, срез

...связанная сосмятием и перекосом образна при движении ножей.Наиболее близким к изобретению по 15технической сущности и достигаемомурезультату является устройство к испытательной машине для испытания образцов на срез, содержащее тяги, одниконпы которых предназначены для присоединения к захватам испытательноймашины, полый корпус с крышкой, связанный со вторым конном одной тяги,пару ножей, размещенных в корпусесимметрично его оси, и соосно уста 25новленный в полости корпуса держательс винтовым зажимом, связанный со вто-.рым концом второй тяги 21.Недостатком этого устройства является низкая производительность и 30 относительно низкая точность испытания, так как в устройстве испытывается только один образец, а при ис пытании нескольких...

Номер патента: 660852

Опубликовано: 25.04.1980

Авторы: Колеватов, Крайтман

МПК: B30B 15/14

Метки: кривошипно-шатунный, механизм, управляемый

...пальца, содержащий корпус 25, в котором смонтированы приводная шестерня 26, водило 27 с сателлитами 28 и29, соединенными через шестерни 30 25 . и 31 с выходными шестернями 32 и 33. Выходная шестерня 32 закреплена на ступице корпуса 3, а выходная шестерня 33 - на регулировочном валу 17. Привод редуктора осуществляется от двигателя 34, соединенного валом 35 с приводной шестерней 26.Кривошипно-шатунный механизм работает следующим образом.Крутящий момент от привода 1335 через вал 12 и закрепленные на нем шестерни 10 и 11 передается на корпуса 2 и 3, которые вместе с ползунами 4 и 5 и кривошипным пальцем 8 вращаются в опорах скольжения в станине 1. При этом вместе с корпусом 40 3 вращается выходная шестерня 32, которая через блок...

Номер патента: 641305

Опубликовано: 05.01.1979

Авторы: Гнып, Колеватов, Левченко, Похмурский

МПК: G01N 1/28, G01N 3/00

Метки: испытания, образец, распространению, сопротивление, трещин

...надрез в плоскости соединения и цилиндрические выемки для установки шпилек, связываемых с нагружающнм приспособлением 21. Недостатком известного образца является низкая точность испытания прн углахнагружения, которые требуется выдерживать при испытании заданной композиции материалов.5 Целью изобретения являе ниеточности испытаний.Указанная цель достигается тем, что цилиндрические выемки имеют общую ось, расположенную в плоскости соединения.Это позволяет повысить точность испытаний за счет плавного изменения угла приложения сил от нагружающего приспособления.лагаемый обНа чертеже изображен предразец.Образец состоит из двухмежду собой призматическихтолщиной соответственно Ьанадрез 3 в плоскости соеднненические выемки 4 я 5 для устаи 7....

Номер патента: 628361

Опубликовано: 15.10.1978

Авторы: Колеватов, Махтюк, Минаков, Пенкин, Шугалей, Шульга

МПК: F16D 67/04

Метки: муфта-тормоз

...опорный 3 и ведомый 4 диски муфты с фрикционными накладками 5, поршень 6, прикрепленный неподвижно винтами 7 к корпусу 8 тормоза, на котором расположены опорный 9 и ведомый 10 диски тормоза, нажимной диск 11, соединенный с пневмоцилиндром 2 винтами 12. Между пневмоцилиндром и ступицей размещены пружины 13, служащие для выключения муфты и включения тормоза. Регулирование пружины по мере износа фрикционных накладок осуществляется гайками 14. Яа муфте- тормозе установлена крыльчатка 15.МуФта-тормоз работает следующим образом.Энергоноситель, например, сжатый воздух поступает через головку 16, отверстия 17 в полость А пневмоцилиндра 2. Последний, перемещаясь628361 формула изобретения аз 5774/33 Тираж 1198 Подписное ЦНИИПИ Филиал ППП Патент,...

Номер патента: 231501

Опубликовано: 01.01.1968

Авторы: Колеватов, Кузнецов, Кусков, Тарханов, Харионовский

МПК: E21F 5/02

Метки: водыв, герметизатор, нагнетания, пласт, скважин

...в виде кулачков с пружинами, расположенных в прорезях наружного цилиндра, и служащий для расклинивания распираюшего устройства в скважине, и ограничитель б.Герметизатор вводят в скважину, поворачивая его по ходу вращения кулачков механизма сцепления со стенками скважины. При этом кулачки складываются и не препятствуют введению герметизатора на необходимую глубину. При вращении герметизатора в противоположном направлении кулачки расходятся, внедряясь в стенки скважины, и стопорят распирающее устройство. При дальнейшем вращении трубки 1 при неподвижном распирающем устроистве она начинает двигаться в осевом направлении к забою сква жины, сжимая уплотняющую манжету, которая герметизирует скважину.Нагнетаемая жидкость, проходя по трубке1...

Номер патента: 219510

Опубликовано: 01.01.1968

Авторы: Гизатулин, Колеватов, Кузнецов, Куцын, Пермский, Софьин, Торский

МПК: E21F 5/02

Метки: воды, импульсного, нагнетания, пласт, угольный

...Б с обратным клапаном 9. Генератор прикреплен к гидрозатвору накиднойгайкой 10.Пульт управлечия включает высоконапорный вентиль П, двустороннее механическое0 реле давления и измерительные пр боры -маномегры 12 и 13 для контроля за давлениемжидкости и сжатого воздха.Перед началом работ высоконапорная магистраль от насоса 1 и резиноткаиевые шланги5 от магистрали сжатого воздуха подключаютсяк пульту управления. От него по гибким высоконапорным шлангам жидкость от насоса подается в гидрокамеру импульсного генератора,которая через центральный канал 14 гермети0 затора сообщается со шпуром и через егостенки под статическим напором заполняетимеющиеся вокруг шпуоа трещины.При достижении определенного давления вмеханическом реле управления...

Номер патента: 139635

Опубликовано: 01.01.1961

Авторы: Абдрахманов, Бережной, Колеватов, Шевалдин

МПК: E21B 43/00, E21B 49/00

Метки: влияния, жидкостей, исследования, кернов, прибор, промывочных, проницаемость

...через керн, Против каждого кернодержателя на элементе корпуса смонтирован штуцер 13 закрываемый игольчатым краном 4 и предназначенный для выпуска прошедшей через керн нефти,Вначале нефть под давлением нагнетают через кран 12. Она фильтруется через керн и замер ее позволяет определить нефтепроницаемость составного или цельного керна, Затем исследуемую промывочную жидкость прокачивают через щелевидный канал и, прикрывая вентиль139 б 359, создают требуемое давление, под действием которого исследуемая жидкость отфильтровывается через керн. Замер количества отфильтровавшейся жидкости позволяет судить о качестве промывочной жидкости. После этого вновь нагнетают нефть через керн 12 и замеряют количество профильтровавшейся нефти, вытекшей из...
