Генератор импульсов

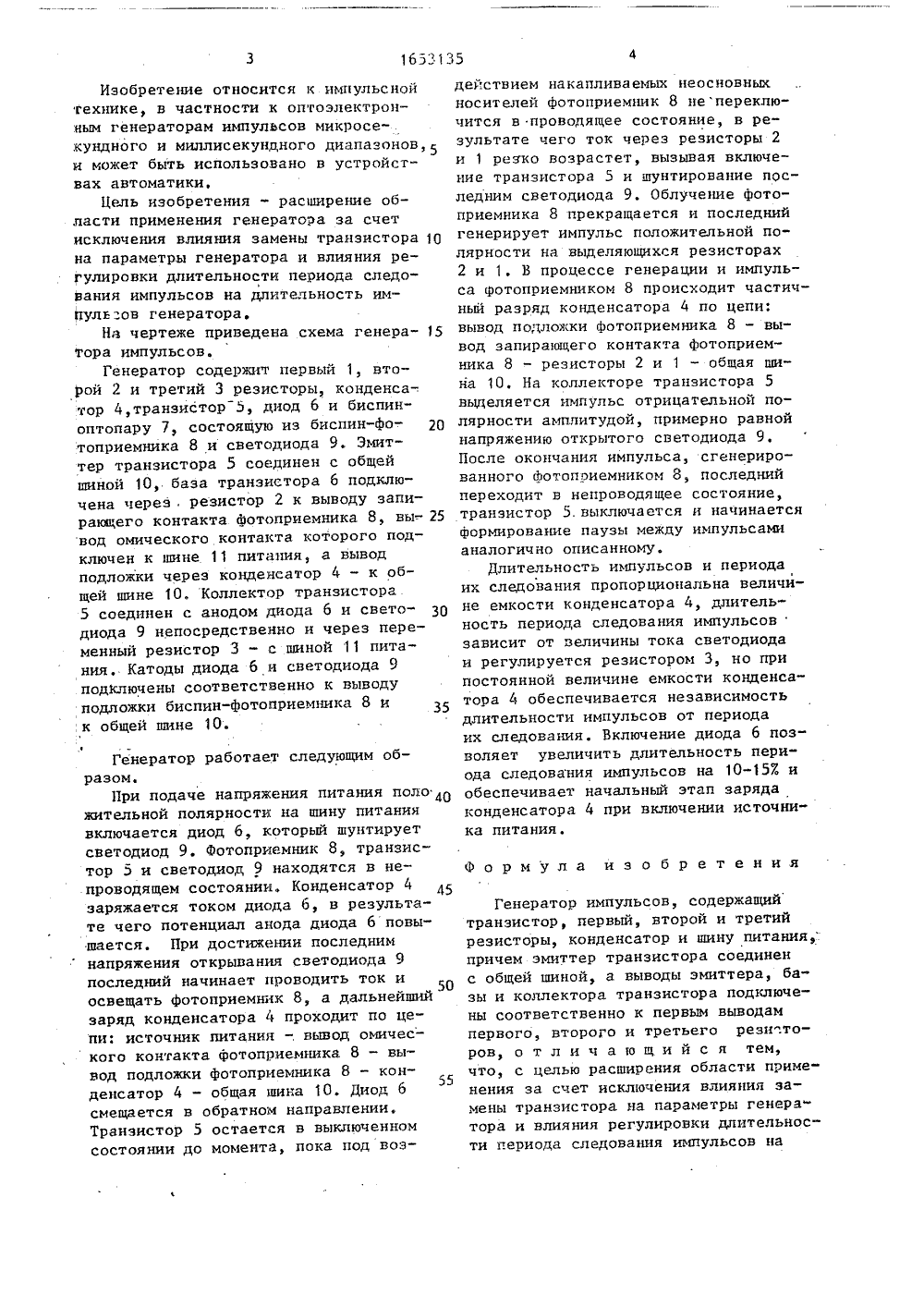

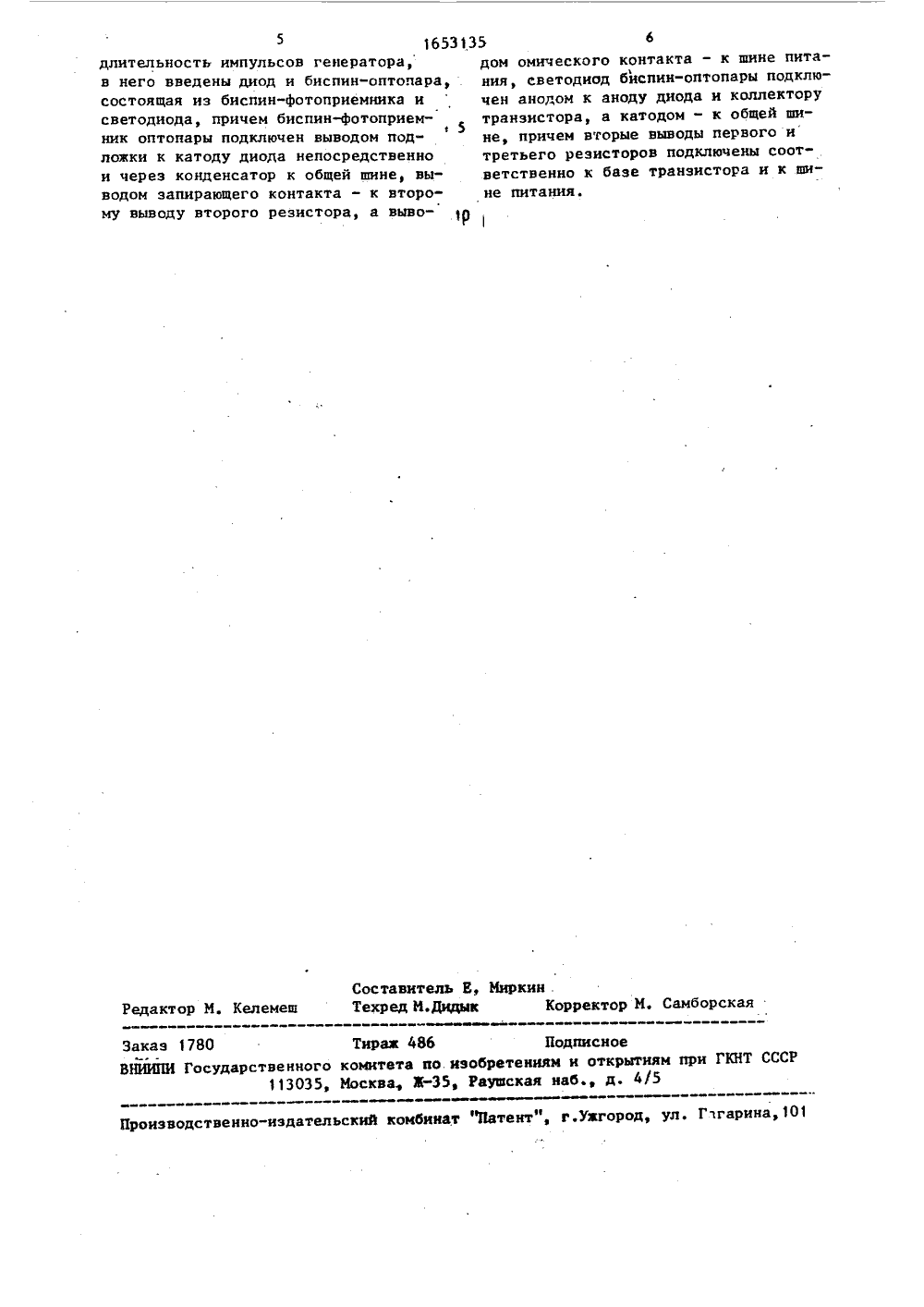

Изобретение относится к импульсной технике, в частности к оптоэлектронным генераторам импульсов микросекундного и миллисекунрного диапазонов, 5 и может бьггь использовано в устройствах автоматики,Цель изобретения - расширение области применения генератора за счет исключения влияния замены транзистора 10 на параметры генератора и влияния регулировки длительности периода следования импульсов на длительность импуль ов генератора.На чертеже приведена схема генера гора импульсов.Генератор содержит первьгй 1, второй 2 и третий 3 резисторы, конденсатор 4,транзистор 5, диод 6 и биспиноптопару 7, состоящую из биспин-фо топриемника 8 и светодиода 9, Эмиттер транзистора 5 соединен с общей шиной 10, база транзистора б подключена через, резистор 2 к выводу запирающего контакта фотоприемника 8, вы-. 25 вод омического контакта которого подключен к шине, 11 питания, а вывод подложки через конденсатор 4 - к общей шине 10. Коллектор транзистора 5 соединен с анодом диода б и свето диода 9 непосредстве:нно и через переменный резистор 3 - с шиной 11 питания, Катоды диода б и светодиода 9 подключены соответственно к выводу подложки биспин-фотоприемника 8 и к общей шине 10.1Генератор работает следующим образом.При подаче напряжения питания поло жительной полярности на шину питания включается диод 6, который шунтирует светодиод 9. фотоприемник 8, транзистор 5 и светодиод 9 находятся в не- проВодящем состоянии Конденсатор 4 45 заряжается током диода 6, в результате чего потенциал анода диода 6 повышается, При достижении последним напряжения открывания светодиода 9 последний начинает проводить ток и освещать фотоприемник 8, а дальнейший заряд конденсатора 4 проходит по цепи: источник питания в . вывод Омичес- кого контакта фотоприемника 8 - вывод подложки фотоприемника 8 - конденсатор 4 - общая шина 10. Диод 6 смещается в обратном направлении, Транзистор 5 остается в выключенном состоянии до момента, пока под воэдействием накапливаемых неосновныхносителей фотоприемник 8 непереключится в проводящее состояние, в результате чего ток через резисторы 2и 1 резко возрастет, вызывая включение транзистора 5 и шунтирование последним светодиода 9. Облучение фотоприемника 8 прекращается и последнийгенерирует импульс положительной полярности на выделяющихся резисторах2 и 1. В процессе генерации и импульса фотоприемником 8 происходит частичный разряд конденсатора 4 по цепи:вывод подложки фотоприемника 8 - вывод запирающего контакта фотоприемника 8 - резисторы 2 и 1 - общая шина 10. На коллекторе транзистора 5выделяется импульс отрицательной полярности амплитудой, примерно равнойнапряжению открытого светодиода 9,После окончания импульса, сгенерированного фотоприемником 8, последнийпереходит в непроводящее состояние,транзистор 5. выключается и начинаетсяформирование паузы между импульсамианалогично описанному.Длительность импульсов и периодаих следования пропорциональна величине емкости конденсатора 4, длительность периода следования импульсовзависит от величины тока светодиодаи регулируется резистором 3, но припостоянной величине емкости конденсатора 4 обеспечивается независимостьдлительности импульсов от периодаих следования. Включение диода 6 поз"воляет увеличить длительность периода следования импульсов на 10-15 Х иобеспечивает начальный этап зарядаконденсатора 4 при включении источника питания,Формула изобретенияГенератор импульсов, содержащий транзистор, первый, второй и третий резисторы, конденсатор и шину питания, причем эмиттер транзистора соединен с общей шиной, а выводы эмиттера, базы и коллектора транзистора подключены соответственно к первым выводам первого, второГо и третьего рези".торов, о т л и ч а ю щ и й с я тем, что, с целью расширения области применения за счет исключения влияния замены транзистора на параметры генератора и влияния регулировки длительнос" ти периода следования импульсов наСоставитель Е, Миркин .Техред М.Дидык Корректор М. Самборская Редактор М. Келемеш Заказ 1780 Тираж 486 ПодписноеВНИИПИ Государственного комитета ао изобретениям н открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская иаб., д. 4/5 Производственно-издательский комбинат патент", г.ужгород, ул. Гагарина, 101 5165313 6 длительность импульсов генератора, дом омического контакта - к шине пита- в него введены диод и биспин-оптопара, ния, светодиод биспин-оптопары подклюсостоящая из биспин-фотоприемника ичен анодом к аноду диода и коллектору светодиода, причем биспин-фотоприем- транзистора, а катодом - к общей ши 1 5ник оптопары подключен выводом под- не, причем вторые выводы первого и ложки к катоду диода непосредственно третьего резисторов подключены соот- . и через конденсатор к общей шине, вы- ветственно к базе транзистора и к шнводом запирающего контакта - к второ- не питания.му выводу второго резистора а выво лУ Р
