Хамзин

Номер патента: 1686141

Опубликовано: 23.10.1991

Авторы: Ахмадишин, Валеев, Галикеев, Гарипов, Хамзин, Янтурин

МПК: E21B 47/00

Метки: вязкости, глубинно-насосных, нефти, скважинах

...время, котороеможно оценить рассчетным путем, закачкуводы кратковременно прекращают и вновьзамеряют нагрузку на колонну штанг, в частности замеряют Ркин(г. Различие в величинах Рмин(г) и Риин(1) свидетельствует о том,что вода вошла в трубы и заместила частьнефти в НКТ. Производится фиксация времени замера 12. После этого продолжаютзакачку воды с той же производительностьюО. По истечении некоторого времени вновьпрекращают закачку, замеряют нагрузкиРмин(з) и производят запись времени 1 з и т.д,В это же время непрерывно контролируютсливаемую из крана 6 жидкость на предметпоявления воды,После того, как на устье появится вода,сразу же фиксируют время, останавливаютзакачку и замеряют нагрузки. По заданномурасходу воды О, известной...

Номер патента: 1686134

Опубликовано: 23.10.1991

Авторы: Дияшев, Хамзин, Яхонтова

МПК: E21B 43/20

Метки: глинистые, заводнения, коллекторов, малопроницаемых, минералы, содержащих, терригенных

...в процессе фильтрации пресной воды наблюдается сникение проницаемости образцов. Отношение конечной проницаемости к начальному ее значению после прокачки 20 поровых объемов воды составляет 0,07 - 0,25.П р и м е р 2 (предлагаемый). Перед прокачкой пресной воды через образцы в последнюю добавляют хлористый барий (ВаС 12), выпавший осадок отделяют, воду анализируют на содержание гидрокарбонат-ионов, затем фильтруют ее через образцы,Полученные данные представлены в табл, 2.Как видно из табл, 2,введение в пресную воду хлористого бария в количестве 0,3 мас.70 является оптимальным, так как обеспечивает достаточное удаление гидрокарбонат-ионов из воды, а исходная проницаемость образцов практически остается без изменения при прокачке пресной...

Номер патента: 1668640

Опубликовано: 07.08.1991

Авторы: Асфандияров, Лукманов, Пашали, Хамзин, Янтурин

МПК: E21B 43/11

Метки: перфорации, скважины

...шестерни 5 выполнена осевая цилиндрическая полость с радиальными отверстиями 11, через которые рабочая жидкость из гибкого вала 4 попадает в полость струйного истекателя. Фреза 2 посажена с возможностью вращения на втулки 12 и 13. Втулка 12 жестко связана со струйным истекателем 9, а втулка 13 - с втулкой 14, насаженной на вал зубчатой шестерни 5, Таким образом, втулки 12 и 13, на которые посажена фреза 2, имеют возможность поворачиваться вместе с ней вокруг эксцентричной оси, совпадающей с осью зубчатой шестерни 5, На внешней поверхности фреэы 2 размещены режущие элементы 15.Средство для прижатия корпуса к зоне перфорации содержит поршень 16 с возвратной пружиной 17.Устройство работает следующим обра эом.После окончания спуска на...

Номер патента: 1657583

Опубликовано: 23.06.1991

Авторы: Забиров, Конюхов, Кравцов, Лягов, Султанов, Хамзин, Шайдаков

МПК: E21B 4/02

Метки: бурового, двигателя, забойного, шпиндель

...увеличивать нагрузку. Изобретение относится к бурению неф- тяныхИ газовых. скважин, а именно к забойным двигателям,Цель изобретения - повышение надежности и долговечности шпинделя за счет увеличения его несущей способности.На чертеже представлен шпиндель бурового забойного двигателя, продольный разрез.Шпиндель бурового забойного двигателя состоит из вала 1, корпуса 2 с ниппелем 3, осевой опоры, образованной дисками 4 пяты, подпятниками 5 и кольцами 6 и 7, радиальной опоры 8 и втулки 9, упоров 10 и 11 и переводника 12,Шпиндель снабжен дополнительной опорой скольжения, состоящей иэ кольца 13 трения, установленного на валу 1, и контактирующего по поверхности Скольжения с ниппелем 3. Между переходником 12 и кольцом 13 трения установлено...

Номер патента: 1618865

Опубликовано: 07.01.1991

Авторы: Асфандияров, Ахмадишин, Валеев, Галеев, Клявин, Мамлеев, Хамзин, Янтурин

МПК: E21B 33/13

Метки: колонн, обсадных, расхаживания

...резьбовым упором 16. Полость штока 3 со стороны крепления цементировочной головки (с нижней) заглушена резьбовой пробкой 17.Устройство работает следующим образом.После заполнения жидкостью (например, жидким или густым маслом) и закрепления устройства между крюком подъемной установки и цементировочной головкой корпус 1 с переводником 12 поднимают вверх. Шар 6, входящий в паз рейки 10, перекрывает седло 7 обратного клапана. При этом полости 4 и 5 изолированы друг от друга. Рабочий агент (в случае применения масла - малосжимаемый) в подпоршневой полости 5 сжимается, сообщенная с полостью 5 камера над плунжером 14 возрастает в объеме, увеличивая силу деформации пружины 15. При этом рейка 10 перемещается относительно штока 3 и шарика 6...

Номер патента: 1609930

Опубликовано: 30.11.1990

Авторы: Асфандияров, Галеев, Кагарманов, Хамзин, Янтурин

МПК: E21B 7/08

Метки: бурения, многозабойной, скважины

...изкорпуса 1. После создания нагрузки наинструмент 3 посредством двигателя4 осуществляют вращение вала 2, Бурение горизонтального ствола осуществляется по касательной к поверхности основного ствола. После прекращения подачи промывочной жидкости ЦП 5 возвращается в исходное положение. Вал 2при этом размещается в СК 6. 3 ил,жестко закрепленной на верхнем концецилиндрического поршня 5,Для предотвращения продольного перемещения устройства относительно стенок скважины или обсадной колонныпредусмотрен узел фиксации, состоящийиз плунжеров 11 и 12 с пружинами 13и 14, размещенных в радиальных отверстиях надпоршневой полости 15 корпуса 1, гидравлически связанный черезкалиброванные каналы 16 с полостьюгибкого вала 2.В верхней части...

Номер патента: 1603269

Опубликовано: 30.10.1990

Авторы: Богомяков, Гуревич, Коминов, Окороков, Хамзин

МПК: G01N 25/06

Метки: металле, содержания, углерода

...издиаграммы состояния длясистемы жапезоуглерод, - величина обратная темпеУратуре затвердевания чистого железа;" коэффициенты Функциональной зависимости величи Оны поправки, которую необходимо внести в результат измерения содержанияуглерода для исключенияпогрешности 9 вызваннОйвлиянием примесей, присутствующих в металле,на температуру затвердевания пробы;"Заев- содержание углерода, марганца и фосфора в метал-ле, %. 1 25 30 35 40 Содержание углерода в ванне. конвертера при его значениях 0,3-0,51% определяют по выражейию(35 а в интервапе 0,52-1,2% находят на основе зависимостиС=25 Р 09668-0, 01646 с 5 с( и ""(0,04908+1,02528 Р82619 1 Р Р . -1, 1 7259(71 а 3 х(Р(+175, 24536(Ма 3 х 1 Р 1 ) .(4)Данные расчета плавки представле ны в...

Номер патента: 1600728

Опубликовано: 23.10.1990

Авторы: Арсланов, Джошибаев, Хамзин

МПК: A61B 18/14

Метки: высокочастотной, электрод, электрохирургии

...паза при выдвижении лезвия. Вдоль другой бранши 1 пинцета вплоть до его губки 6 проходит труб, ка 7, которая соединяется с электроотсосом с помощью канюли 8.Лезвие 3 выполнено в виде пластины по ширине, превышающей ширину бранши и имеющей продольную прорезь, Лезвие 3 установлено с возможностью электрического контакта с внутренней поверхностью бранши по плоскости соприкосновения.Электрод используют следующим образом,После подключения к аппарату для высокочастотной электрохирургии типа ЭН 57 М нажатием на кнопку 2 дополнительное лезвие 3 выдвигают из-за бранши 1 пинцета. Лезвием осуществляют щадящее рассечение тканей. При появлении кровотечения лезвие отводят за браншу 1 пинцета и используют электрод в виде пинцета, которым захватывают...

Номер патента: 1590687

Опубликовано: 07.09.1990

Авторы: Ахмадишин, Валеев, Карамышев, Мамлеев, Хамзин

МПК: F04F 1/02

Метки: газожидкостной, насос, перекачивания, смеси

...перфорированные трубы 11 и 12 с поплавковыми клапанами 13 и 14 в верхней.части, четырехходовый кран 15, установленный в трубопроводе 9 подачирабочей жидкости с возможностью поЗОочередного сообщения одной из емкос тей 1 или 2 с входом в насос 10, авторой - с его выходом, и мембранныйпривод, содержащий корпус 1 б, разделенный установленной в нем мембраной17 на две полости 18 и 19, сообщенные 35с емкостями 1 и 2, причем мембранныйпривод кинематически связан с четырехходовым краном 15, трубопроводыподвода 3 и отвода 4 перекачиваемойжидкости сообщены с емкостями 1 и 2 40через поплавковые клапаны 13 и 14,а поплавки 20 и 21 выполнены с плотностью, большей плотности перехачиваемой, но меньшей - рабочей жидкостей.Насос работает следующим...

Номер патента: 1583653

Опубликовано: 07.08.1990

Авторы: Антипин, Ахмадишин, Валеев, Галеев, Хамзин, Янтурин

МПК: F04B 47/02

Метки: насоса, предупреждения, приемной, скважинного, солеотложений, части, штангового

...С - жесткость пружины;а - масса хвостовика;1 с -собственная круговая частотаколебаний упруго подвешенногохвостовика;1 с = 27 п ш(60,где и = 1, 2, 3,;ш - число двойных ходов в мину. ту станка-качалки (привода)скважинного штангового насоса.Таким образом,С - а (2 и и ш/60) . (1) Устройство работает следующим образом. При движении колонны насосныхштанг вверх и вниз колонна насосных5 1 О 15 20 25 30 35 40 45 50 55 5 158труб периодически нагружается весомстолба жидкости в ней над пдунжеромскважинного штангового насоса. В результате в соответствии с закономГука низ колонны насосных труб, аследовательно, и корпус скважинногоштангсвого насоса периодически перемещаются (колеблются) в продольномнаправлении с частотой, равной иликратной числу...

Номер патента: 1576708

Опубликовано: 07.07.1990

Авторы: Матвеев, Хамзин

МПК: F02K 9/62

Метки: газа, демпфирования, камере, колебаний, сгорания

...изобретения является усилие демпфирующего эффекта в широком диапазоне режимов работы камеры сгорания,На фиг. 1 представлена камера сгорания, продольный разрез; на фиг,2-сечение А - А на фиг. 1 на фиг. 3 - сечение Б - Б на фиг, 2.Устройство для демпфирования колебаний газа в камере сгорания содержит камеры 1 демпфирования, распределенные по поверхности головки 2 камеры 3 сгорания и сообщенные с последней при помощи выполненных в ее головке 2 осевых каналов 4, Камеры 1 демпфирования снабжены поперечными перегородками 5, имеющими отверстия 6, и установленными в этих отверстиях 6 обратными клапанами 7. Перегородки 5 могут быть установлены в камерах 1 демпфирования с возможностью перемещения в осевом направлении, Стенки камер 1...

Номер патента: 1571232

Опубликовано: 15.06.1990

Авторы: Лапшин, Хамзин

МПК: E21B 49/00

Метки: действия, запорное, испытателя, пластов, ударного

...к центрукорпуса. После этого стакан 13 имеет возможность продвигаться вниз доупора и при этом шарики 10 попадаютв кольцевой паз, Это дает возможность коническим упорам 9 раэвигатьшарики 10 и шток 5 с клапаном 4устремляется вверх, пока клапан 4не прижмется герметично к седлу. Стакан 13 имеет отверстие 15 для выравнивания давления при закрытии клапана, а также для перезарядки устр-ва,1 э,п, ф-лы, 1 ил. 14 и над ним. С помощью резьбовыхсоединений корпуса устройство соединяется с колонной труб над испытателем пластов (не показано),Устройство работает следующим образом,В процессе притока пластовой жидкости через испытатель, жидкость проходит через устройство, проходя черезего отверстия 8, зазор между клапаном4 и седлом 14, отверстия 18,...

Номер патента: 1571230

Опубликовано: 15.06.1990

Авторы: Золотов, Ситдыков, Хамзин

МПК: E21B 49/00

Метки: испытания, клапанное, пласта

...и пружины 9 клапанное устройство находится в растянутом состоянии, шлицы 5 корпуса и верхнего штока 2 - в зацеплении. При всевозможных осложнениях ствола скважины (местные сужения, локальные искривления, большая кривизна и т.д.), приводящих к посадкам инструмента, достаточно жесткая пружина 9 не позволяет выходить шлицам 5 из зацепления, тем самым исключается возможность случайного проворота штока относительно корпуСа. После спуска на заданную глубину и пакерования за счет веса вышерасположенных труб шток движется вниз и шлицы 5 выходят иэ зацепления. Нагрузка от штока через упорный подшипник 8 и втулку - обойму 10 передается навыступ 7 корпуса. Для открытия клапана необходимоповорачивать колонну труб. Муфта 11.свинчивается с...

Номер патента: 1569459

Опубликовано: 07.06.1990

Авторы: Исаков, Хамзин

МПК: F16F 5/00

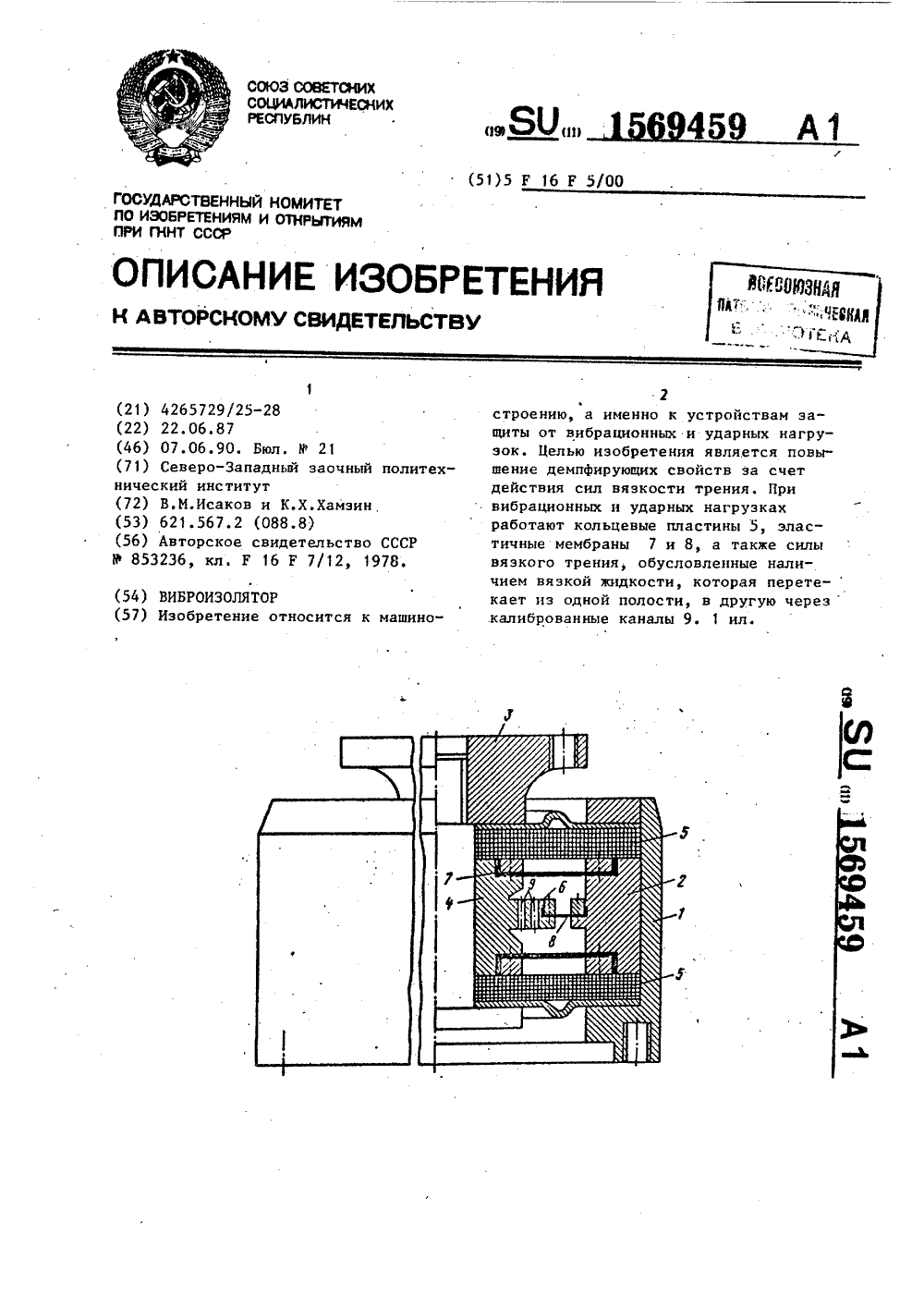

Метки: виброизолятор

...разрез.Виброизолятор содержит корпус 1 с основным кольцевым опорным элемен, том 2, лапу 3 с дополнительным коль-цевым опорным элементом 4 и закрепленные по краям между соответствую щими опорными элементами 2 и 4, кор.пусом 1 и лапой 3 кольцевые пластины 5. Дополнительный опорный элемент 4 имеет кольцевой козырек 6, виброизолятор снабжен основными эластичными мембранами 7, расположенными между кольцевыми пластинами 5 и кольцевым .козырьком б, и закрепленными по краям в основном 2 и дополнительном 4 опорных элементах, и дополнительной эластичной мембраной 8, закрепленной по краям в кольцевом козырьке 6 и в основном опорном элементе 2, полости между дополнительной 8 и основными 7 мембранами заполнены вязкой жидкостью, например...

Номер патента: 1541378

Опубликовано: 07.02.1990

Авторы: Ахмадишин, Валеев, Мамлеев, Мангушев, Хамзин, Янтурин

МПК: E21B 43/00

Метки: кустовая, нефтегазосборная

...1, начальный участок 2 которого сообщен с групповой замернойустановкой 3. В верхней части наклонного участка 2 размещены выкидныелинии 4-8, сообщенные через обратныекЛапаны 9-13 с групповой замерной установкой 3 и через задвижки 14-18с колоннами насосных труб скважин19-23, затрубные пространства которых связаны через обратные клапаныи гаэоотводные патрубки 24-28, а газопровод 29 - с полостью 30, образованной стенкой нефтегазосборногоколлектора 1 и горизонтальной перего 30родкой 31, полость над которой соединена с газопроводом 29, а выкидныелинии скважин размещены в верхнейцвести начального уцастка нефтегазос 6 орного коллектора 1,Кустовая нефтегазосборная система 35работает следующим образом.добываемая продукция поступает...

Номер патента: 1535977

Опубликовано: 15.01.1990

Автор: Хамзин

МПК: E21B 49/08

Метки: испытателя, пластов, пробоотборник

...упора 8 (соответствует усилию предвари.35977ев проточке 24 штока 21, которая не имеет скоса для выхода из зацепления, переместят шток 21 и золотник 5 обратно на величину хода 1, уплонение 26 перейдет через отверстие 7, которое окажется изолированным между уплотнениями 25 и 26, а в камерахи 9 будут изолированы идентичные по составу пробы.Устанавливая лапы цанги в различныхпроточках 22, можно заранее задать, на каком цикле испытания пласта должна быть отобрана проба.После снятия пакера ИПТ с местагидростатическое давление окружающей среды значительно повышается, поэтому шток 16, растягивая пружину, будет перемещаться внутрь камеры 9, стремясь открыть отверстие 7. Однако это приведет лишь к некоторому сбросу давления в камере 9, а отверстие...

Номер патента: 1511374

Опубликовано: 30.09.1989

Авторы: Антипин, Ахмадишин, Валеев, Галеев, Исланов, Карамышев, Хамзин, Янтурин

МПК: E21B 43/00

Метки: внутрискважинной, деэмульсации, нефти

...5. Водныйраствор реагента (водорастворимыйдеэмульгатор) в количестве 30-40/от поступающей в смеситель 5 нефтис помощью насоса 6 подается в сатуратор 7, где происходит его насыщение газом, подаваемым под давлениемчерез задвижку 8. Из сатуратора 7насыщенный газом раствор реагента подается в смеситель 5, откуда через 35задвижку 9 подается периодически,1Тонкодиспергированный гаэонасыщенный раствор реагента после заливкирасполагается в верхних участках столба затрубной нефти, Насыщение реагента газом в значительной мере снижает скорость седиментации капель 45 реагента за счет приближения плотнос, ти раствора реагента к плотности нефти, Количество раствора реагента составляет 30-403 от объема заливаемой нефти, В тех случаях, когда...

Номер патента: 1502805

Опубликовано: 23.08.1989

Авторы: Ахмадишин, Валеев, Галеев, Хамзин, Янтурин

МПК: E21B 31/113

Метки: ликвидации, прихвата

...полости штока и образует со стенками штока калиброванный кольцевой зазор 6 Рабочая полость корпуса гидравлически связана с полостью штока под клапаном каналом О . Шток имеет в нижней части средство для связи с аварийной трубой, а корпус имеет "ушки" 9 для подвески устройства на крюк подъемной установки.Устройство работает следующим образом.После установки на верхней части прихваченной колонны НКТ, подвешенной на крюке с некоторым статиче 15 20 25 30 35 40 45 вым, при обеспечении достаточно большой требуемой величины гидродинамического давления, обратное возвращение клапана в исходное положение искусственно замедляется закрытием диском 7 отверстий д и большой величиной гидравлического сопротивлениязазора Ь, 1 ил. ским натягом,...

Номер патента: 1500337

Опубликовано: 15.08.1989

Авторы: Ахмадишин, Борисов, Валеев, Галеев, Зайнашев, Зацепин, Карамышев, Мамлеев, Хамзин, Хисамов

МПК: B01D 17/00

Метки: сепарационная

...Составитель О. КалякиТехред И. ВересТираж 500итета по изобретениям иа, Ж - 35, Раушскаякомбинат Патент, г. У мборск Корректор М. СПодписноеоткрытиям приаб., д. 4/5жгород, ул. Г агарина, 1 О 3жидкостей в патрубок 4 на прием насоса 16 производится через перфорированный участок замкнутого трубопровода. Сферический элемент 13, который с помощью пружины 14 может занимать только крайние положения, при которых полностью перекрываются проходные сечения седел 11 и 12, позволяет сливать из емкости либо только нефть, либо только воду,На фиг. 1 и 3 показано положение 10 сферического элемента 13, при котором идет слив водной фазы из емкости. По мере слива воды уровень раздела нефть - вода постепенно снижается и доходит до седла 9 в нижней части 7...

Номер патента: 1492096

Опубликовано: 07.07.1989

Авторы: Ахмадишин, Валеев, Вахитов, Галеев, Зайнетдинов, Хамзин, Янтурин

МПК: F04F 1/08

Метки: замещения, лифт

...1 труб, Отсечный клапанвыполнен в виде корпуса 11 с установленным в нем подпружиненным поршнем 12, при этом камера 5 замещения сообщена с полостью 9 насосно-компрессорных труб 2 через полость 13 корпуса 11 клапана 7, а последняя сообщена с эатрубным пространством 4 ниже места сообщения ее с камерой 5 замещения. Нагнетательный клапан 8 снабжен пружиной 14,Лифт замещения работает следующим образом.При подаче сжатого газа в полость 9 насосно-компрессорных труб 2 давление в них повышается, и поршень 12 начинает перемещаться вниз до тех пор, пока полость 9 и камера замещения 5 не сообщатся, при этом жидкость из камеры 5 начинает вытесняться. После опорожнения камеры замещения 5 давление над поршнем 12частично понижается, поршень 12...

Номер патента: 1483042

Опубликовано: 30.05.1989

Авторы: Ахмадишин, Валеев, Вахитов, Галеев, Зайнашев, Лугаманов, Мамлеев, Мангушев, Хамзин, Янтурин

МПК: E21B 43/00, F04D 13/10

Метки: воды, нефти, отбора, периодического, раздельного, скважины

...27 выполнено отверстие 37. Кольцевой зазор5 сообщен с подпоршневой полостью 24нижнего поршня 17 посредством канала 38, а с приемной камерой 20 - канала 39В скважине 1 на колонне подьемных труб 40 установлен насос 41.Устройство работает следующим об разом.В обводненной скважине нефть, имеющая меньшую, чем вода, плотность, всплывает, а вода собирается в нижней части кольцевого зазора 5 и в полости 8 хвостовика 3. При работе насоса 41 жидкость иэ надпакерногопространства 9 по колонне подъемныхтруб 40 поступает на поверхность зем 20 2530 3540 45 5055 ли. При откачивании отстоявшейся неф- ти (см.фиг,1, 2, 3) эолотниковый элемент 7 находится в крайнем нижнем положении, где может удерживаться фиксаторами,33 верхнего поршня. Нефть из верхней...

Номер патента: 1479625

Опубликовано: 15.05.1989

Авторы: Ахмадишин, Валеев, Галеев, Хамзин, Янтурин

МПК: E21B 43/00, F04D 13/10

Метки: глубиннонасосной, добычи, нефти, обводненной

...6 и подвижное 7 седла открыты, а золотник 4 О11 перекрывает перепускные каналы 4(фиг. 2). Вода поступает в приемнуюполость насоса последовательно черезнеподвижное 6 и подвижное 7 седла иприемный патрубок 3, Кольцевой зазор между внутренней цилиндрическойполостью плавающего седла 7 и шаровымэлементом 8 подбирается таким образом, чтобы последний всплывал эасчет действия скоростного напора жидкости при поступлении основной массыее через неподвижное седло 6, а приоткрытых перепускных каналах 4 силатяжести шарового элемента должнабыть больше силы скоростного напоражидкости и шаровой элемент 8 будетопускаться. В зоне седла 6 и 7 площадь кольцевого зазора меньше и ско-рость перемещения шарового элемента 8 вверх больше, После...

Номер патента: 1463906

Опубликовано: 07.03.1989

Авторы: Ахмадишин, Валеев, Вахитов, Галеев, Карамышев, Хамзин, Юсупов, Янтурин

МПК: E21B 43/00

Метки: воды, глубинным, насосом, нефти, отбора, последовательного, скважины

...до датчика 9 происходит обратное переключение для отбора воды че рез патрубок 4, Электрическая частьустройства работает в двух режимахследующим образомВ первом режиме соленоид включен.Этот режим реализуется при включении 35 замкнутых герметичных контактах14 - 16. Такая ситуация обеспечивает откачку неФти из затрубного про"странства, при этом магниты 17 -19 взаимодействуют на герметичные 40 контакты 14 - 16, Поплавки 23 и 24выполнены с промежуточной плавучестью. установлены датчики 9 и 1 О межфазцаго уровня поплавкового типа, Оси насоса 2 и отверстий 5 и 6 совпадают,С датчиками 9 и 10 и соленоидом 11взаимодействуют герметичные контакты электрической схемы Установкаимеет источники питания, тиристори диод, При изменении уровня...

Номер патента: 1458566

Опубликовано: 15.02.1989

Авторы: Хамзин, Хамзина

МПК: E21B 49/08

Метки: испытателя, пластов, пробоотборник

...18 и размещена внутри гильзы 11. На внутренней поверхности гильзы 11 выполнены кольцевые проточки, взаимодействующие с собачкой 8 стопорного узла. Нижняя торцовая плоскость ДП 14 подпружинена относительно К 1, а центральный канал 17 сообщен с приточным каналом 20. 3 ил. ники камеры оснащены вентилями для выпуска пробы (не показаны).Пробоотборник работает следующим образом.В компоновке испытателя пластов пробоотборник устанавливается выше пакера, но ниже уравнительного клапана испытателя пластов. При спуске или подьеме пробоотборник находится в растянутом положении, как показано на фиг. 1 (здесь в одной пробоотборной камере 12 показана загерметизированная проба, когда пробоотборник переводится на следующий объект испытания). Гильза...

Номер патента: 1441055

Опубликовано: 30.11.1988

Авторы: Сандыбаев, Хамзин, Хаширов

МПК: E21B 10/46

Метки: алмазная, буровая, коронка

...4, выполненной в виде поверхности второго порядка, разделенных промывочными каналами 5, Торцовая по ходу вращения часть 4 сектора 3, выполненная в виде параболоида вращения с сегментами, образованными боковой наружной 6, боковой внутренней 7 поверхностями, рабочей поверхностью 8 и передней гранью 9, надежно защищается задней гранью 10 предшествующего сектора.Принцип работы алмазной буровой коронки заключается в следующем.В процессе бурения скважин алмазной буровой коронке передаются через буровой снаряд от станка вращение и осевая нагрузка, т. е. коронка прижата к забою скважины и вращается. Если при этом на пути алмазной коронки встречается трещина, то не происходит зацепления или удара торца 4 сектора 3 коронки о выступ трещины...

Номер патента: 1438931

Опубликовано: 23.11.1988

Авторы: Бычков, Кабаев, Новиков, Хамзин

МПК: B23K 7/02

Метки: пылегазовыделений, резке, сбора, термической, удаления, шлаков

...ленточным конвейером 7; располо,женным в вентиляционном канале 8 с герметизирующим настилом 9 и направ ляющими 10 для верхней ветви приводного ленточного конвейера 7, являющейся уплотнением вентиляционного канала 8. Вверхней ветви приводного ленточного конвейера 7 вырезано окно ЗОl11, к которому пристыкован вентиляционный патрубок б шлакосборника 1.Перед началом работы в шлакосборник 1 заливается охлаждающая жидкость 12, служащая. для предотвращения прожега корпуса шлакосборника 1 и поглощения вредных аэрозолей. На выходе из вентиляционного канала 8 установлен вентилятор. 13 с фильтром 14,Устройство работает следующим образом.В процессе резки листа, уложенного на стол 3, шлакосборник 1 перемещается с помощью приводного ленточного...

Номер патента: 1402735

Опубликовано: 15.06.1988

Авторы: Исаков, Хамзин

МПК: F01N 1/00, F16L 55/033

Метки: глушитель, шума

...во 1 й полости 1 переменного сечения к.толщнне стенки корпуса может составлять 2 - 3, а в качестве сыпучего материала может быть использована чугунная литая дробь,ЗОГлушитель шума работает следующим образом.Поток рабочей среды, поступающей черезвпускное отверстие 1, проходит через первый цияиндр 5 н, отразившись от торцовой заглушки 7, через отверстия перфорации 8, равбиваясь на множество мелких струй, поступает в. полость цилиндра 6, благодаря чему в потоке происходит дросселнрование давления до заданного значения, срн этом корпус глушителя, состоящий из цилиндров 5 и 6, является излучателем колебаний энергии в окружающую среду, Распространение колебаний корпуса возбуждает слой сыпучего материала в полости 11, прн этом часть...

Номер патента: 1372037

Опубликовано: 07.02.1988

Авторы: Кудашев, Портнов, Хамзин

МПК: E21B 49/00

Метки: испытания, пластов

...1 и 6 при необходимости может размещаться какой-либо узел испытателя пластов, 137203751 О 20 25 30 35 40 45 50 55 например циркуляционный клапан 27,управляемыйдравлическим давлениемвнутри труб или другой узел, Поэтомутрубки 14 и 17 гидравлического канала связи телескопически соединенычерез сальник, содержащий уплотнение28, ниппель 29 и гайку 30.В нижней части корпуса 2 имеетсяканал 31 для прохода пластовых флюидов в полость этого корпуса и полость32, сообщающаяся со скважиной черезотверстие 33 для удержания клапанав растянутом положении при транспортировке клапана в скважине за счетрасклинивающего усилия, возникающего в полости 32 от действия гидростатического давления в скважине. Дляоблегчения вращения штока 3 предусмотрен подшипник...

Номер патента: 1348600

Опубликовано: 30.10.1987

Авторы: Исаков, Хамзин

МПК: F16L 3/20

Метки: виброизолирующая, подвеска, трубопроводов

...ц ц(к;3 3;(ц;3 )(6 цирцв.)у ) 10310,)ИИ Г(,1 Ь)30 В(.р),ций ) ц 3,5 ( ре и,)е ци)3 с;36 же)3 3)рк)3),3 ццыч К 3)(;1 33 33 ла)Л)33(ЫЧ Иц ОСИ ИОЛВЕСКИ ЛИС- кцч чеч 6 р;)ццй 1, ич н)Бич цдружцое кц,)ь.310 с укре ц,)ццыми рдвццмернц веркцичи 8 и ии.киичи С(3 чцтдм-,еГ)3)л(13)сал(и, и ко ц ) 3)1 ); и 3)3 с и Р, 3 ц ь 3 к О и и 31 Г ) и 3с к и ) 53, Е ь) (кьц)(3)3)3 р 3)иивык Отверстий 1(1, з сами се) ч 3-лГ 31,)333)с 3 сц;)бжецы шуцтирчк)- 33133 )333 3311: )ц )3 33 1 1, 3333) 33 МТ 3 Ч 3 В 13КО) 0) ы 0 гвср( 3 3(я 1( Сгч 33 го-:ЕГ 1)Г)Е)3)сов .10 упцрд(3(с) )( 36 р;(33) 6 и ззфиксир(ишццычи 333 3 и (1) 3,3 ч:3 1153)рц 3)0,)ир) н)изя ццлвсскд лля тру 60- и 1) ц Б ц, 101( 1),1 () 3 ( 1 (., )е л с 101)е 31 м О Г) ) )3:3 0 Г)1.110 ГОК...

Номер патента: 1331991

Опубликовано: 23.08.1987

Авторы: Галимов, Дорошенко, Павлов, Тукаев, Хамзин

МПК: E21B 17/00

Метки: амортизатор, колонны, штанговой

...содержит муфту 1, соединенную с колонной штанг, корпус.2, тягу 3 для соединения с насосом,узел для предотвращения скручиванияи .раскручивания и состоящий из штангшарик 4, размещенный в сферическихуглублениях между муфтой 1 и втулкой5, навинченной на тягу 3, распорныевтулки 6 и 7, прилегающие соответственно к внутренней поверхности корпуса 2 и наружной поверхности тяги 3,шарики 8; которые установлены междутарельчатыми пружинами 9 и 10При этом пружины 9 установленымежду распорными втулками 6 корпуса,а пружины 10 - между распорными втулками 7 тяги,Амортизатор работает следующим образом.При ходе вверх штанговая колоннанагружается собственным весом, весомстолба жидкости и инерционными усилиями от движущихся масс штанг и жидкости, Эти усилия...
