Ивахненко

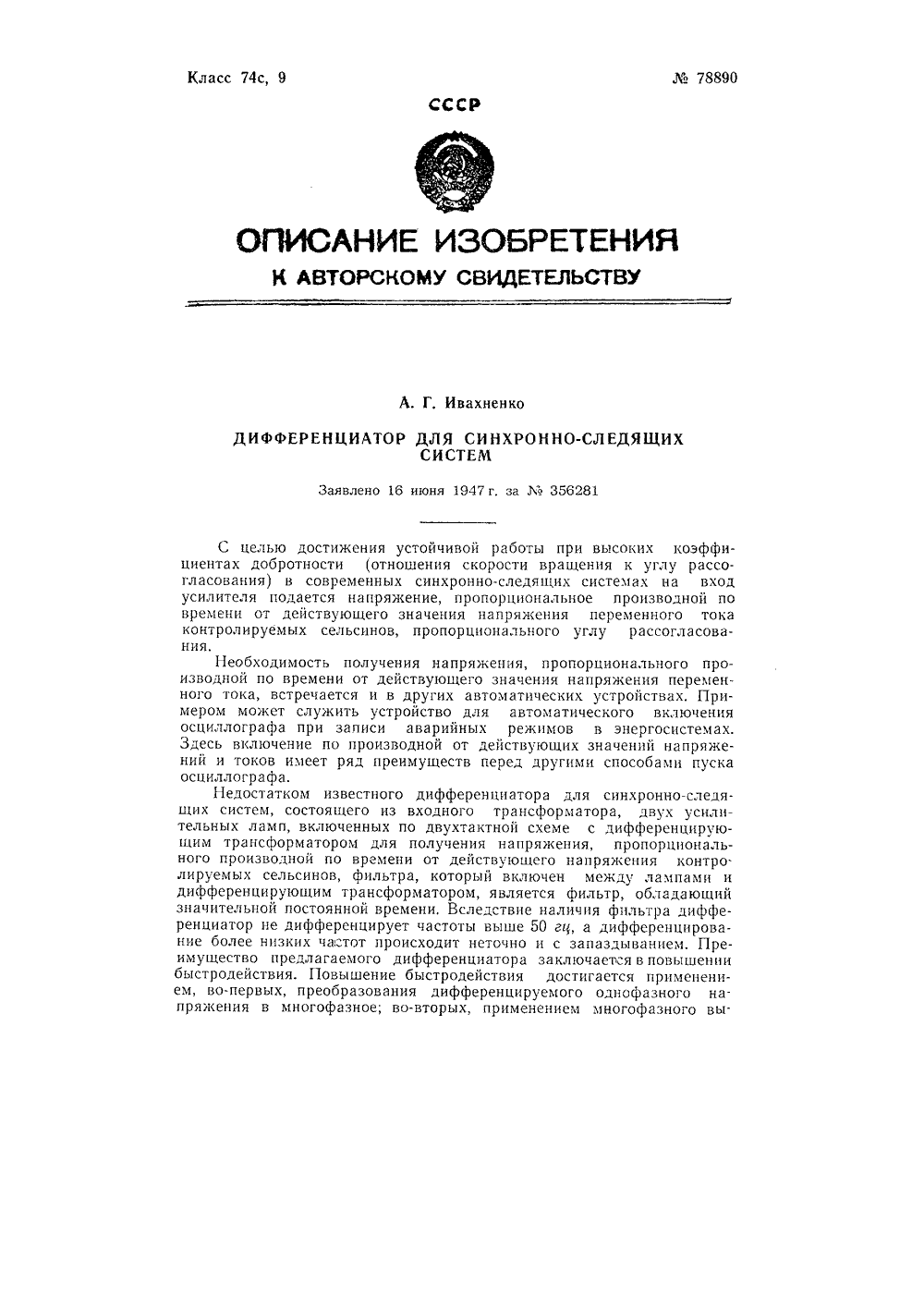

Номер патента: 78890

Опубликовано: 01.01.1949

Автор: Ивахненко

МПК: G05B 11/36

Метки: дифференциатор, синхронно-следящих, систем

...во-первых, преобразования дифференцируемого однофазного напряжения в многофазное; во-вторых, применением многофазного вы)Го 78800прямителя для получения постоянного напряжения, подвергаемого дифференцированию при помощи трансформатора. Предлагаемый дифференциатор или вовсе не содеркит фильтров низкой частоты или имеет облегченный фильтр.На фиг. 1 и 2 изображены электрические схемы двух вариантов такого днфференциатора.В дифференциаторе, изображенном на фиг. 1, однофазнос напряжение входного трансформатора ) превращается преобразователем 2 в трехфазное; последнее поступает па трехфазный выпрямитель д и затем напряжение постоянного тока поступает на сетки ламп 4 и 5 дифференциатора. Третья гармоника выпоямленного напряжения...

Номер патента: 68080

Опубликовано: 01.01.1947

Автор: Ивахненко

МПК: H02P 7/00, H02P 7/40

Метки: синхронно-следящая

...свидетельствеМ 67781. Сервомотор 3 представляет собой трехфазный асинхронный двигатель.п 1 тцключенный к питающей трехфазной сети 4 через дросселп подмагнпчиванпя 5,готорые включены в две фазы (третья фаза двигателя 3 присоединена к сети непосредственно), Индуктивность дросселей регулируется изменением силы тока подмагнцчпванпя прп помощи тцратронов 6. Вцепь управляющих сеток тпратронов 6подается управляющее напряжение так,что при рассогласовании осей 1 и 2 ивьеот место включение и реверспрованцедвигателя 3 в сторону устранения этого рассогласования,Как обычно, для измерения угла рассогласования с командной п следящей осями через редукторы 7 связавны два сельсина 8, работающие в трансформаторномрежиме. Напряжение, снимаемое с...

Номер патента: 67782

Опубликовано: 01.01.1947

Автор: Ивахненко

МПК: G01P 3/58

Метки: валов, вращения, двух, разности, скоростей

...например, статоры от сель- синов. Ротором машины 1 служит железный цилиндр, покрытый со всех сторон (электролитически или другим способом) слоем серебра или меди толщиной 0,5 - 1,0 мм. Весьма важно, цтобы электрическая и магнитная проводимость ротора во всех радиальных направлениях была одинаковая. Ротором машины 2 служит обычный фазный ротор с неявно выраженными полюсами (может быть использовано также железо ротора сельсина). На этот ротор наматываются две обмотки 8 и 4, магнитные оси которых взаимноперпендикулярны. Концы обмоток выводятся через контактные кольца на зажимы машины 2. Одна из обмоток ротора машины 2 питается от сети 5 переменного тока (обмотка 3 возбуждения), благодаря чему в машине 267782 тор В, Н. Чистов редактор А. Н....

Номер патента: 67781

Опубликовано: 01.01.1947

Автор: Ивахненко

МПК: H02P 5/42

Метки: асинхронного, двигателя, скорости

...машину с трехфазным статором и короткозамкнутым ротором (или наоборот). На обмотку статора подается однофазный ток: две фазы приключены к зажимам 9 сети. Третья фаза приключена к движку потенциометра 8 через трансформатор 10, через который напряжение с тахогенератора подается в цепь сеток тиратронов. Это напряжение создается за счет реакции замкнутой накоротко обмотки ротора (или статора).Действие устройства заключается в следующем, Нормально тиратроны 7 горят, обмотки подмагничивания дросселей 5 обтекаются анодным током тиратронов. Индуктивность дросселей минимальна и двигатель 1 получает из сети электроэнергию. Как67781 Фиг. только скорость двигателя 1 возрастет до величины, задаваемой установкой движка потенциометра 8,...

Номер патента: 59208

Опубликовано: 01.01.1941

Автор: Ивахненко

МПК: H01F 29/10

Метки: следящий, трансформатор

...тронов.Очевидно, чтовсегда больше нуля.Согласно изобретению, предлагается для целей управления серводвигателя применить диференциальный трансформатор с четырьмя вторичгалс. аа ахзалс. атах Ие - , УаУы. + Уа;Легко видеть, что величина Ь за. висит от соотношения напряжений (числа витков) вторичных обмоток; если ордината точки пересечения прямых У 2= (а) и С 2=в (а) бу дет равна У,ааа то в этом случае зона нечувствительности будет полностью отсутствовать.Регулирование ширины зоны не. чувствительности может быть осуществлено путем изменения соотношения витков обмоток ы, - ы, и фЗ 5На фиг, 6 представлена одна из возможных схем использования такого трансформатора для управления серводвигателем. Чаще всего ширина зоны нечувствительности...

Номер патента: 59207

Опубликовано: 01.01.1941

Автор: Ивахненко

МПК: G05B 11/10

Метки: автоматических, бесконтактных, других, регулировочное, сериесным, систем, следящих, трансформатором, установок

...сериесных трансформаторов и тиратронов остается при этом режиме равной мощности управляемой нагрузки,Однако при этом нагрузкаполное напряжение сети; кро величина тока холостого ходформаторов может быть значительно,снижена за счет уменьшения сечениясердечника трансформатора. В обыч.нем сериеснои трансформаторе вто невозможно, так как вызвало бы значи-тельное увеличение падения напряже- ,ния на сериесном трансформатореМощность трансформатора Т невели-ка, так как определяется мощностьюкороткого замыкания сериесных транс-форматоров.Режим 2-й. Величина Б, подобранатак, что при полностью открытых тиратронах напряжение сериесных транс-форматоров равно напряжению сетипеременного тока Г, и совпадает пофазе. При этом номинальная...
