Способ подъема конструкции в вертикальное положение

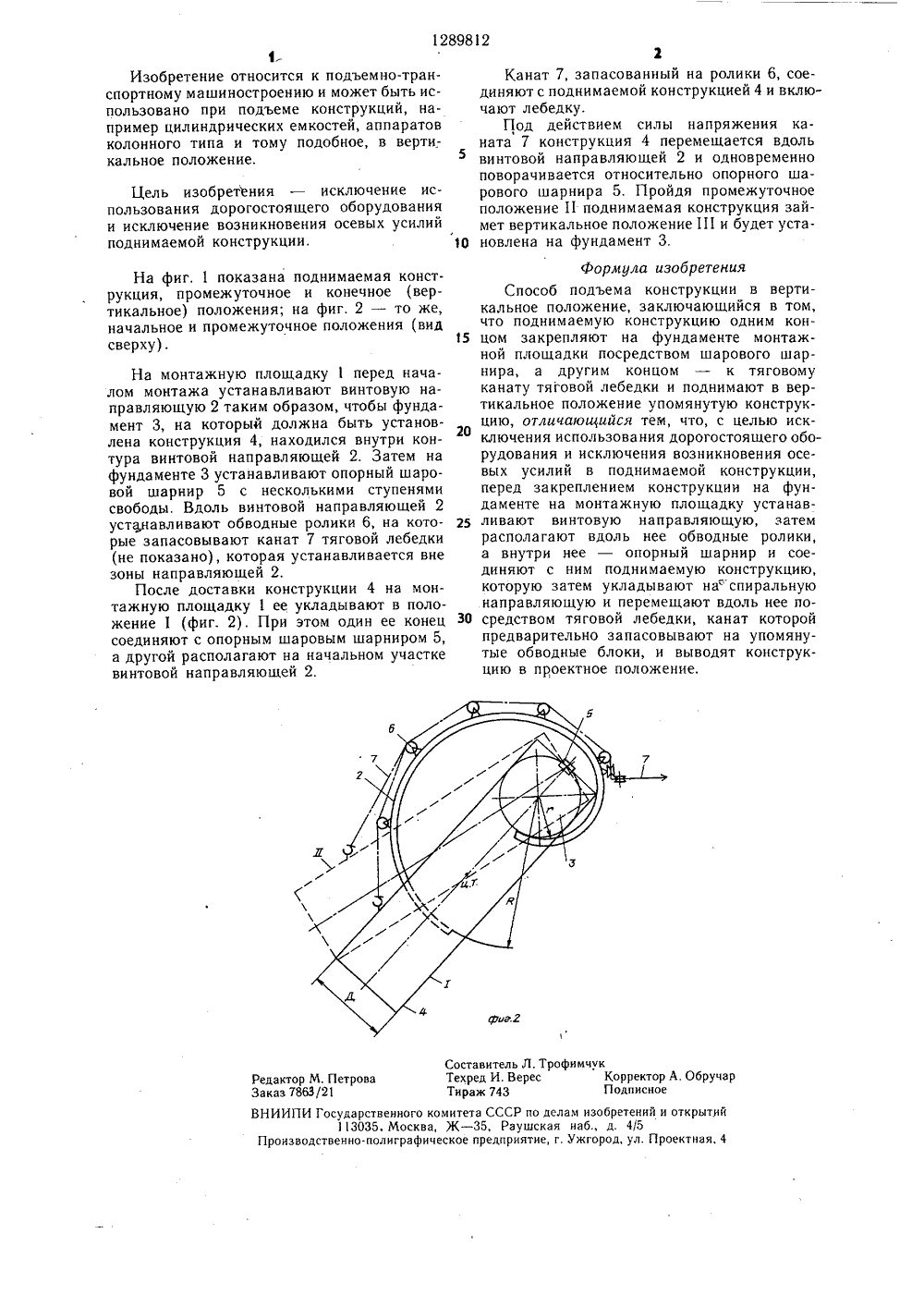

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСНИХРЕСПУБЛИКФ 9) (1 5 р 4 В 66 г 11/ ПИСАНИЕ ИЗОБРЕТЕНИ ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ Н А ВТОРСКОМУ СВИДЕТЕЛЬСТВ(71) Государственный проектно-конструкторский институт технологии монтажа промышленного оборудования(54) СПОСОБ ПОДЪЕМА КОНСТРУКЦИИ В ВЕРТИКАЛЬНОЕ ПОЛОЖЕНИЕ(57) Изобретение относится к области подьемно-транспортного машиностроения иможет быть использовано при подъеме конструкций, например цилиндрических емкостей, аппаратов колонного типа и тому подобное, в вертикальное положение, Цель изобретения - исключение использования дорогостоящего оборудования и исключениевозникновения осевых усилий в поднимаемой конструкции. На монтажную плошадку1 перед началом монтажа устанавливают винтовую направляющую 2 таким образом, чтобы фундамент 3, на который должна быть установлена конструкция 4, находился внутри контура винтовой направляю 1 цей 2.Затем на фундаменте 3 устанавливают опорный шаровой шарнир 5 с несколькими степенями свободы. Вдоль винтовой направляющей 2 устанавливают обводные ролики 6, на которые запасовывают канат 7 тяговой лебедки (на чертежах не показан), которая устанавливается вне зоны направляющей 2.После доставки конструкции 4 на монтажную площадку 1 ее укладывают в положение 1, При этом один ее конец соединяют с опорным шаровым шарниром 5, а другой располагают на начальном участке винтовой направляющей 2. Канат 7, запасованный на а ролики 6, соединяют с поднимаемой конструкцией 4 и включают лебедку. Под дей- р ствием силы натяжения каната 7 конструк- %ФУ ция 4 перемещается вдоль винтовой направляющей 2 и одновременно поворачивается относительно опорного шарового шарнира 5.2 ил.1289812 Составитель Л. ТТехред И. ВересТираж 743комитета СССР по да, Ж - 35, Раушскическое предприятие фимчук Корректор А. Обруч Подписное Редактор М. ПетроЗаказ 7863/21 НИИПИ Государственног 113035, Моск Производственно-полиграфам изобретений и открытий наб., д. 4/5Ужгород, ул. Проектная, 4 1 Изобретение относится к подъемно-транспортному машиностроению и может быть использовано при подъеме конструкций, например цилиндрических емкостей, аппаратов колонного типа и тому подобное, в вертикальное положение. Цель изобретения - исключение использования дорогостоящего оборудования и исключение возникновения осевых усилий поднимаемой конструкции. На фиг. 1 показана поднимаемая конструкция, промежуточное и конечное (вертикальное) положения; на фиг. 2 - то же, начальное и промежуточное положения (вид сверху),На монтажную площадку 1 перед началом монтажа устанавливают винтовую направляющую 2 таким образом, чтобы фундамент 3, на который должна быть установлена конструкция 4, находился внутри контура винтовой направляющей 2. Затем на фундаменте 3 устанавливают опорный шаровой шарнир 5 с несколькими ступенями свободы. Вдоль винтовой направляющей 2 уста,навливают обводные ролики б, на которые запасовывают канат 7 тяговой лебедки (не показано), которая устанавливается вне зоны направляющей 2.После доставки конструкции 4 на монтажную площадку 1 ее укладывают в положение 1 (фиг. 2), При этом один ее конец соединяют с опорным шаровым шарниром 5, а другой располагают на начальном участке винтовой направляющей 2. 2Канат 7, запасованный на ролики 6, соединяют с поднимаемой конструкцией 4 и включают лебедку.Под действием силы напряжения каната 7 конструкция 4 перемещается вдоль винтовой направляющей 2 и одновременно поворачивается относительно опорного шарового шарнира 5. Пройдя промежуточное положение 11 поднимаемая конструкция займет вертикальное положение 111 и будет уста новлена на фундамент 3. Формула изобретенияСпособ подъема конструкции в вертикальное положение, заключающийся в том, что поднимаемую конструкцию одним кон цом закрепляют на фундаменте монтажной площадки посредством шарового шарнира, а другим концом - к тяговому канату тяговой лебедки и поднимают в вертикальное положение упомянутую конструкгоцию, отличающийся тем, что, с целью искключения использования дорогостоящего оборудования и исключения возникновения осевых усилий в поднимаемой конструкции, перед закреплением конструкции на фундаменте на монтажную площадку устанав ливают винтовую направляющую, затемрасполагают вдоль нее обводные ролики, а внутри нее - опорный шарнир и соединяют с ним поднимаемую конструкцию, которую затем укладывают на" спиральную направляющую и перемещают вдоль нее по средством тяговой лебедки, канат которойпредварительно запасовывают на упомянутые обводные блоки, и выводят конструкцию в проектное положение.
