H04N 7/02 — H04N 7/02

Номер патента: 902320

Опубликовано: 30.01.1982

Авторы: Астратов, Ликарпенков, Руковчук, Филатов

МПК: H04N 7/02

Метки: видеосигналов, имитатор, объектов, телевизионных, точечных

...генератора 5 псевдослучайныхпоследовательностей импульсов, В генераторе 5 получают четыре различных последовательности импульсов,две из которых подают через ключи6 и 7 на счетные входы реверсивныхсчетчиков 12 и 13, а две другие - навходы управления "сложение-вычитание"тех же счетчиков через ключи 10 и11. Последовательности импульсовкоторые подают на входы управления"сложение-вычитание" реверсивныхсчетчиков 2 и 13, будут по псевдослучайному закону менять режим работы реверсивных счетчиков 12 и 13.Это означает,что с приходом на управляющий вход реверсивного счетчика12 и 13 импульса он работает в ре9023 5жиме вычитания, а при отсутствии импульса - в режиме сложения. В свою очередь, счетные, импульсы, которые подают на реверсивные...

Номер патента: 919160

Опубликовано: 07.04.1982

Авторы: Астратов, Дулеев, Кашин, Новиков, Руковчук

МПК: H04N 7/02

Метки: видеосигнала, воспроизведения

...соответствующий уровень порога компаратора 12, При этом инверсный код счетчика 10 строк зоны отображения через коммутатор 4 подключают к первому адресному входу запоминающего блока 14, и таким образом, для записи подготавливают соответствующую данному уровню порога компаратора 12 строку матрицы запоминающего блока 14.Изменение порога компаратора 12 в режиме записи происходит по импульсу, поступающему на счетный вход счетчика 10 строк зоны отображения с выхода блока 9 сравнения кодов. Этот импульс формируется на выходе блока 9 сравнения кодов в тот момент, когда на второй вход.компаратора 12 поступает видеосигнал выбранной строки, код которойустановлен на выходе блока 1 выбора анализируемой строки, Процесс записи длится М кадров....

Номер патента: 919161

Опубликовано: 07.04.1982

Авторы: Семенов, Ушаков, Шаршеналиев

МПК: H04N 7/02

Метки: нелинейности, сканистора

...тока; 7 П - ток, протекающий по35 цепи источник б тока - второй выход регулируемого делителя 7 тока - участок сопротив. ления Вд линейного потенциометра 5, заключенный между его подвижным и неподвижным контактами - источник 6 тока.49Устройство работает следующим образом.Перед началом работы величины токов п и 7 э устанавливаются с помощью делите. ля 7 тока так, чтобы выполнялось соотношение 1 з В. = 1 В, Далее с помощью блока 2 перемещения осуществляется одновременное и непрерывное перемещение подвижного контакта линейного потенциометра 5 и светооптического блока 2, формирующего на светочувствительной поверхности сканистора 1 узкий световой штрих. Одновременность перемещения светового штри- фо ха и подвижного контакта линейного...

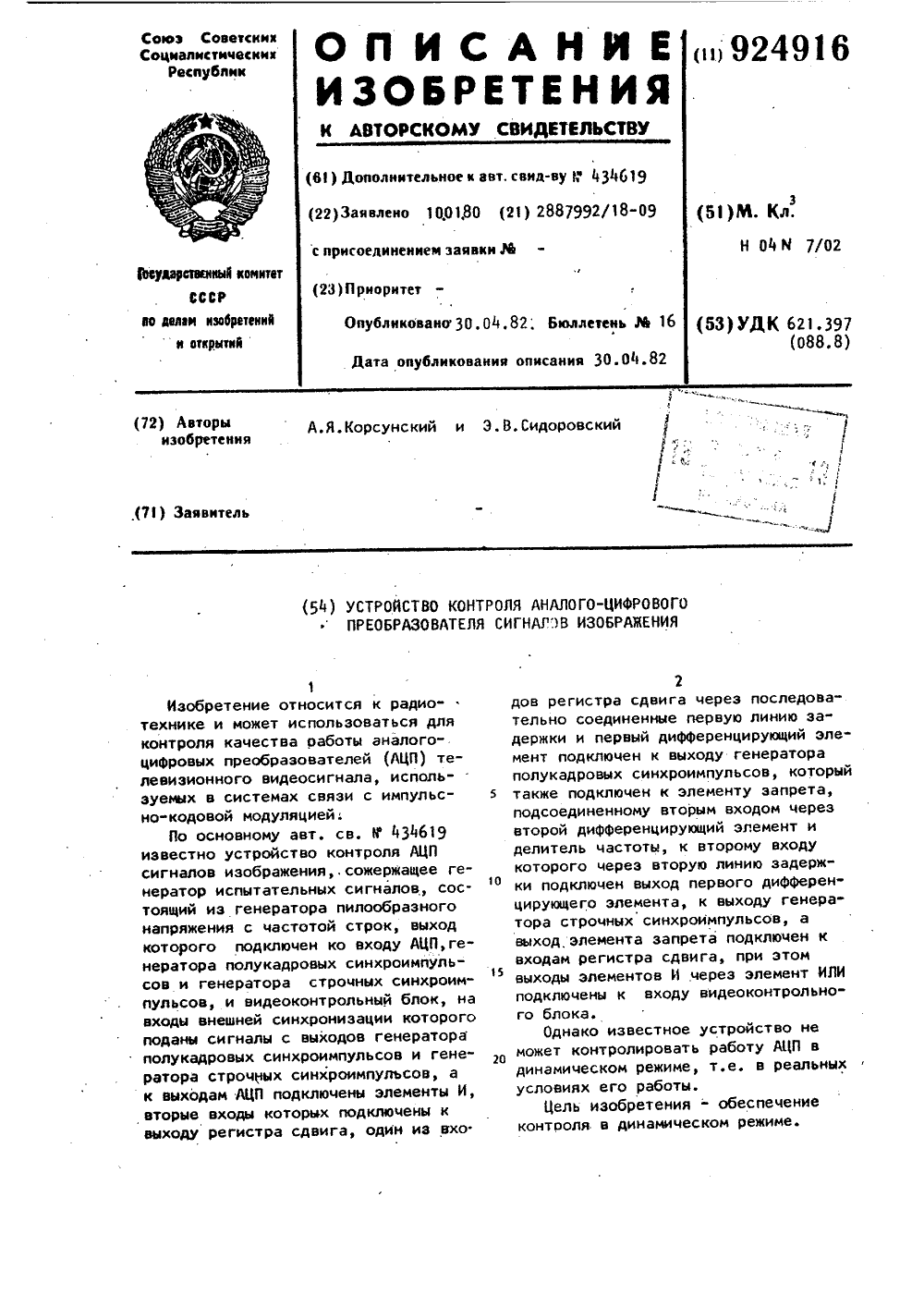

Номер патента: 924916

Опубликовано: 30.04.1982

Авторы: Корсунский, Сидоровский

МПК: H04N 7/02

Метки: аналого-цифрового, изображения, преобразователя, сигналов

...синхроимпульсов и генератора5 строчных синхроимпульсов, элементы И 6, 71 8, регистр 9 сдвига, пер"вую линию 10 задержки, первый и вто.рой дифференцирующие элементы. 11 и12, вторую линию 13 задержки, делитель 14 частоты, элемент 15 запрета,элемент ИЛИ 16, видеоконтрольныйблок 17, блок 18 памяти, дополнительный элемент И 19, Т-триггер 20и генератор 21 импульсов дискретиза"ции.Устройство. работает следующимобразом.46На вход АЦП 1 с выхода генератора3 подаются сигналы заданной амплиту"ды и частоты Г. Частота дискретизации 1 д АЦП 1, выбирается соответствующим образом и устанавливается навыходе генератора 21.Определим значение частоты Гд,необходимое для получения кодовойтаблицы, отображающей изменение из"мерительного сигнала, равное полному...

Номер патента: 924917

Опубликовано: 30.04.1982

Авторы: Дворкович, Чирсков

МПК: H04N 7/02

Метки: отношения, помехе, сигнала, флуктуационной

...) и навлияния изменения постоянной составляю- пряжения с выхода амплитудного детекшей ТВ сигнала на результаты измерения. 50 тора 5, пропорционального эффективномуДалее ТВ сигнал поступает на блок 3 напряжению флуктуационной помехи(Ос)стробирования. В случае передачи черно- Эти коды последоватепьно подаются набепого ТВ сигнала ТВ стробирование сиг- вычислитель 8, который производит вынала осуществляется импульсами малой числение измеряемой величины Ч неподлительности, следующими с частотой по средственно в децибапах: М = 202 слей в любой точке активной части вы- ,о,.бранной строки, Учитывая, что ТВ сиг- В случае подачи на вход измерителянал обладает большим коэффициентом кор- полного цветового ТВ сигнала его требо9249.1 7 При подаче...

Номер патента: 930746

Опубликовано: 23.05.1982

Авторы: Гуя, Клеевский

МПК: H04N 7/02

Метки: магнитных, отклоняющих, систем, чувствительности

...следующим образом.В кадровой катушке 13 создается калиб прованный ток отклонения. Калиброваннаявеличина энергии в строчной катушке 12,.образующей колебательный контур с конденсатором 20, обеспечивается поддержанием назаданном уровне выходного напряжения амп- э 5литудного детектора, которое, как известно,пропорционально 1 ГС, где 1 - амплиту.да тока, протекающего через строчную катушку 12, Ь - величина индуктивностистрочной катушки 12, Напряжение с пикового детектора 18, подключенного к дополнительной обмотке 17 выходного трансформатора 16, поступает на компаратор 19, с выхода которого разностный сигнал подаетсяна генератор 15, соответственно изменяется35и выходное напряжение последнего. Генератор 10 обеспечивает в строчной и...

Номер патента: 932649

Опубликовано: 30.05.1982

Авторы: Попечителев, Юлдашев

МПК: H04N 7/02

Метки: телевизионный, цветосинтезатор

...цвета, координатные делители цветности, состоящие из сдвоенного потенциометра с секциями 3,1 и 3,2 и строенного потенциометра с секциями 4. 1, 4,2 и 4.3 и цветной кинескоп 5.Секции 3.1 и 3.2 сдвоенного потенциометра подключены встречно. Секция 41 строенного потенциометра подключена встречно по отношению к секциям 4.2 и 4;3. Вход первой секции 4. 1 строенного потенциометра и входы секций 3.1 и 3,2 сдвоенного потенциометра соединены с выходом делителя 2 модуля цвета, входы секций 4.2 и 4.3 строенного потенциометра подключены соответственно к выходам секций 3,1 и 3.2 сдвоенного потенциометра. Выходы секций 4.1, 4.2, 43 строенного потенциометра соединены с соответствующими входами цветного кинескопа 5.Телевизионный цветосинтезатор...

Номер патента: 936457

Опубликовано: 15.06.1982

Автор: Селькин

МПК: H04N 7/02

Метки: датчика, динамической, зарядовой, калибровки, приборах, связью, телевизионного

...2 в) формируютсигнал изображения при О с последующим его запоминанием, а затемосу- %ществляют поэлементное его вычитаниеиз сигнала, формируемого при напряжении накопления ОлФЬ.О. В областис )ц ( фиг. 2 а) спектральные составляющие вычитаемых видеосигналов полностью компенсируются, чего не.проис.ходит в интервале ,1 АЛ, В результате выцитания образуется разностный видеосигнал, несущий информацию о лучистости наблюдаемой сценыЮв зоне спектра Д(Лс.(фиг. 2 в).Таким образом, электрическим способом формируют узкую зону чувствительности. Причем, ширину и местоположение этой эоны по спектру плавно 26изменяют путем соответствующего выбора О и Ь О.фВ конечном итоге выбиНрают такую зону чувствительности, вкоторой спектральные лучистости объектов...

Номер патента: 970727

Опубликовано: 30.10.1982

Авторы: Абрамянц, Астахова, Васильев, Виленчик, Кривошеев, Соловьев, Шафран

МПК: H04N 7/02

Метки: измеритель, канала, нелинейности, яркости

...характеристику, и, следовательно, предлагаемый измеритель позволит обеспечить требуемую точность измерения.На фиг.1 представлены структурная электрическая схема измерителя нелинейности канала яркости; на фиг.2 " осциллограммы сигналоЪ, поясняющие работу устройства.Измеритель нелинейности канала яркости содержит формирователь 1 управляющих импульсов, формирователь 2 синхроимпульсов, Формирователь 3 синусквадратичных импульсов, сумматор 4, измеряемый ТВ тракт.5, ключ б, ждущий мультивибратор 7, блоки 8 и 9 дифференцирования, блок 10 деления и осциллографический индикатор 11.устройство работает следующим образом. Нелинейные искажения характеризуются отклонением амплитудной харак теристики О б 1(О 8) от линейной где .О в - входное...

Номер патента: 974602

Опубликовано: 15.11.1982

Авторы: Голушко, Захаров, Кулешов, Хромов, Цыпулин

МПК: H04N 7/02

Метки: кадров, сигнале, смещения, телевизионном

...умножителей 3, 4 стробируются в первом и втором блоках запрета5, 6 соответственно сигналом с выхо"да компаратора 18, чем обеспечивается отсутствие вычисления корреляциидля участков изображения, в которыхмежкадровая разность равна нулю. Сигналы корреляции с выхода блоков запрета 5, 6 накапливаются в интеграторах 7 8 соответственно до тех пор,пока на одном из выходов не возникаетсигнал логической единицы, определяющий номер канала, в котором корреляция соседних кадров максимальна.Сигнал логической единицы записывается в блок определения максимумасигнала 16, затем, пройдя через элеформула изобретения 5 9746мент ИЛИ 17, устанавливает в нулевоесостояние интеграторы 7, 8 и сдвигает единицу на один разряд в регистресдвига 13. Регистр...

Номер патента: 978384

Опубликовано: 30.11.1982

Авторы: Кривошеев, Марейн

МПК: H04N 7/02

Метки: искажений, полного, помех, сигнала, составляющей, телевизионного, цветового, яркостной

...расширитель 9 длительности имнульсов, второй расширитель 10 длительности импульсов, блок 11 определения полусуммы отсчетов, аналого-цифровой преобразователь ( АЦП) 12 блок 13 реализации алгоритма обработки дискретных значений, блок 14 регистрации, ьхоп 15 полного цветового телевизионного сигнала.Устройство работает слепующим образом.Из полного цветового ТВ-сигнала, поступающего на вход 15 устройства, в селектор 1 выделяют импульсы синхросмеси (фиг. 2 с 3) импульсы частоты полей, фронты которых совпапают с фронтами первых кадровых врезок, и импульсы,следующие с частотой строк, фронты которых совпапают с фронтами строчных синхроимпульсов. В блоке 2 фиксированного разделения полей, на вход которого поступают выделенные импульсы,...

Номер патента: 987852

Опубликовано: 07.01.1983

Авторы: Астратов, Дулеев, Новиков, Руковчук

МПК: H04N 7/02

Метки: видеосигналов, воспроизведения, осциллограмм

...преобразованные в цифровую форму отсчеты видеосигнала выбранной строки изображения (фиг. 3 а) с выхода аналого-цифрового преобразователя 3 через первый коммутатор 4 записываются в блок 5 памяти, который организован в виде в параллельных сдвиговых регистров, где гп - число,",азрядов двоичного кода, которым представляется каждый отсчет видеосигнала. Число. разрядов в каждом регистре равно числу отсчетов (растровых элементов) в строке видеосигнала. За один кадр в регистры записывается один отсчет видеосигнала. По завершении процесса записи в регистрах оказываются записанными коды всех растровых элементов видеосигнала выбранной строки отображения. Таким образом, процесс записи организован точно так же, как в устройстве-прототипе. В режиме...

Номер патента: 1001500

Опубликовано: 28.02.1983

Авторы: Гофайзен, Крыжановская

МПК: H04N 7/02

Метки: изображения, кинескопа, характеристик, цветного, частотно-контрастных, экране

...а экран кинескопа оптически свя зан через шелевую циафрагму с фотоэлектронным умножителем .2 ).Однако при измерении частотно контрастных характеристик цветного изОбра жения на экране кинескопа известным устройсгвом амплитуда выходного сигна ла зависит от расположения шелевой диафрагмы относительно цискретной структуры экрана, а это является источником снижения точности измерений.Цель изобретения - повышение точности измерений частотно-контрастных характеристик цветного иэображения на экране кинескопа. 26Для достижения поставленной цели в устройство измерения частотно-контрастных характеристик цветного изображения на экране кинескопа, содержащее последовательно соединенные синхрогене разор и первый фазосцвигаюший блок, первый генератор...

Номер патента: 1003382

Опубликовано: 07.03.1983

Авторы: Басий, Медведев, Сташкив

МПК: H04N 7/02

Метки: дифференциально-фазовых, искажений

...второгофазовых детекторов подается напряжение поднесущей частоты с автоном- ЗБного кварцевого генератора 4, частота которого равна частоте цветовой поднесущей.Наличие двух фазовых детекторов позволяет устранить неоднозначность 49 отсчета при переходе рабочей точки от 360 О к Оо. Это достигается подачей на коммутатор 7 сигналов с двух фазовых детекторов, характеристики которых сдвинуты на 180 О относитель но друг друга, и коммутацией соответствующего фазового детектора на вход фильтра 5 нижних частот.Управление коммутатором 7 осуществляется с помощью блока 10 управле О ния. С выхода коммутатора сигнал про", пускается через фильтр 5 нижних частот, под.авляющий частоту цветовой поднесущей и подается на блок 6 фиксации, обеспечивающий...

Номер патента: 1007217

Опубликовано: 23.03.1983

Авторы: Кривошеев, Марейн

МПК: H04N 7/02

Метки: аналого-цифровом, помех, телевизионном, тракте

...регистрации эффективного значения помех, до выделенияК первых дискретных значений смеси45сигнала и помех в каждом периодеповторения измерительный сигнал испытательной строки задерживают наи равных интервалов дискретизации,а после выделения К первых дискрет.ных значений смеси сигнала и помех,выделяют 1 дополнительных дискретных значений смеси сигнала и помехв моменты измерительного сигналаиспытательной строки, соответствующие концам интервала задержки из Ивсех дискретных значений смеси сигнала и помех формируют сигналы разности заданного порядка, из которых 7 ,4формируют случайный сигнал и .сигналдисперсии случайного сигнала в интервалах выбранных периодов повторения измерительного сигнала испытательной строки, где К и:1 = 1,2,3, -...

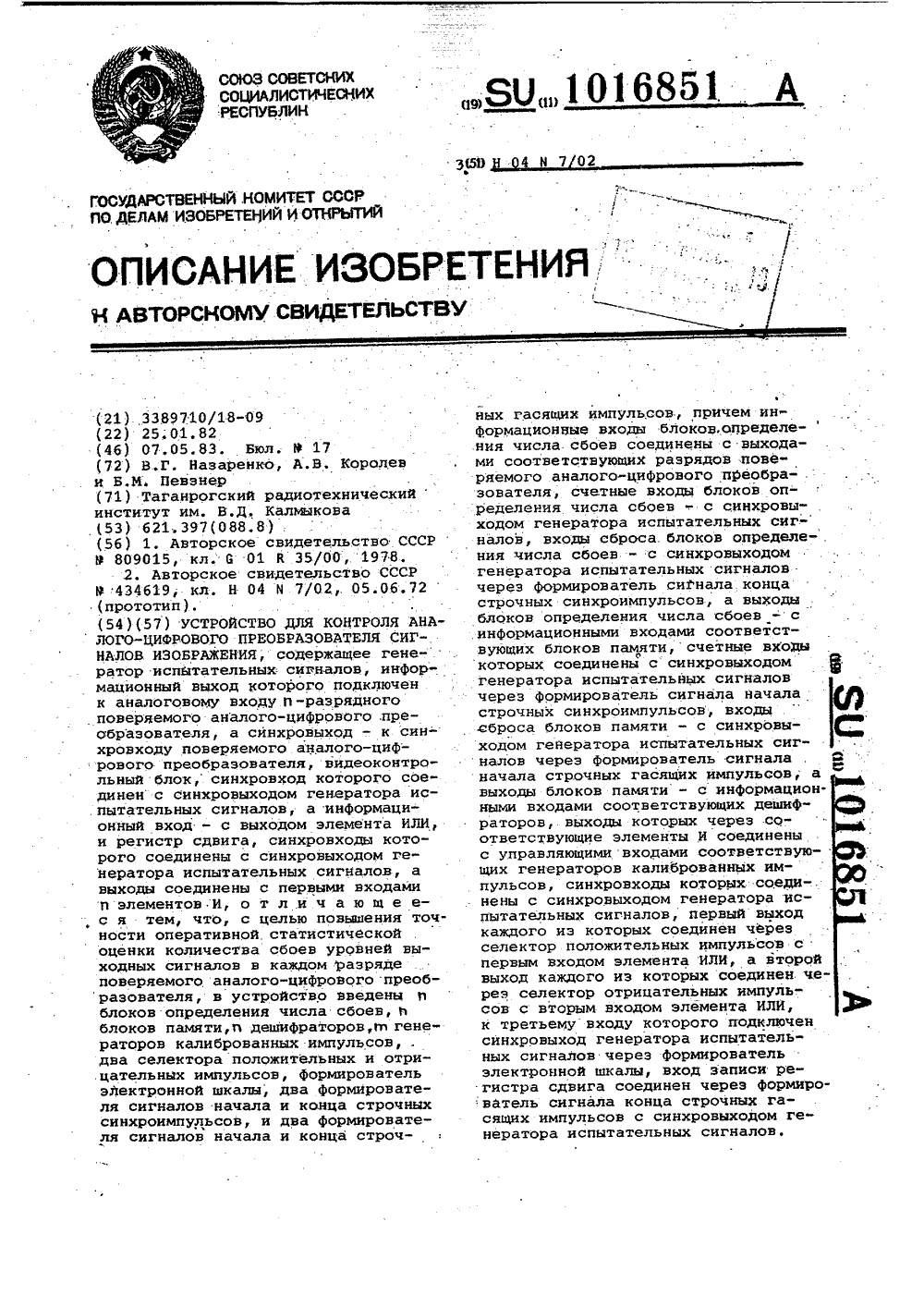

Номер патента: 1016851

Опубликовано: 07.05.1983

Авторы: Королев, Назаренко, Певзнер

МПК: H04N 7/02

Метки: аналого-цифрового, изображения, преобразователя, сигналов

...числа иэображения содержит генератор 1 иссбоЕв - с синхровыходом генератора О нытательных сигналоа, поверяемый анаиспытательных сигналов через форми- лого-циФровой преобразователь 2, рователь сигнала конца .строчных .блоки 3.1,3.23 и определениячиссинхроимпульсов, а выходы, блоков - . . ла сбоев, блоки 4.1, 4.2. ,4 и па.определеиия чйсла сбоев в . с инфор- ; мяти, дешифраторы 5.1, 5.25 и, мационными входами соответствующих 5 элементы И б.1, б.2би, регистр блоков памяти, счетные: входы кото- .7 сдвига, генераторы 8.1, 8.2, рых соединены с сиихровЫходом гене- : 8 п калиброванных импульсов, селек.- ратора испытательных сигналов через , тор 9 положительных импульсов-, сеформирователь сигнала начала строч- лектор 10 отрицательных...

Номер патента: 1018260

Опубликовано: 15.05.1983

Авторы: Моин, Сальков, Хвостов

МПК: H04N 7/02

Метки: спектрографическое, телевизионное

...установочный вход которого соединен.с выходом фотоэлемента,3 1018260 4электрон с фотокатода попадает на ми- электронного луча, и, в третьих, от нешень 8 и выбивает из нее нескольконее несколько линейности детектируемого Сигнала и и.ро . участок мишени 8 за- несинхронном детектировании. Таким цуряжается положительно. Заряд на мишени тем удается добиться бодыцей чувстви 5 может сохраняться в течение несколь тельности суперортикона и улучшения каких минут, В течение этого времени по- чества изображения,тенциал на мишени .8 может накапливажет накапливатьф Далее сигнал с синхронного детектора 8подается на вход осциллографа 9 и восИзображ считывается производится на экране как зависимостьИзображение с мишени 8 очитенциал мишени 8 такой же...

Номер патента: 1019670

Опубликовано: 23.05.1983

Авторы: Гофайзен, Серебрин

МПК: H04N 7/02

Метки: имитатор, квантования, шумов

...делителя напряжения 2 3.К недостаткам данного имитатора относится взаимное влияние шумов квантования на различных уровнях, что снижает точность имитации шумов квантования заданного уровня.Цель изобретения - повышение точности имитации шумов квантования заданного уровня. Для достижения этой цели в имитатор шумбв квантования, содержащий источник опорного напряжения, первый и второй делители напряжения, а также первый и второй дифференциальные усилители, причем инвертирующий вход второго дифференциального усилителя соединен с выходом второго делителя напряжения, введены блок совпадения и коммутатор, управляющий вход которого .соединен с выходом блока совпадения, первый сигнальный вход - с инвертирующим входом первого дифференциального...

Номер патента: 1019671

Опубликовано: 23.05.1983

Авторы: Басий, Матвеев, Сташкив

МПК: H04N 7/02

Метки: напряжение, поднесущей, постоянное, преобразования, размаха, сигнала, цветовой

...входу компарато- Формирует соответственно положительра, при Этом вход .второго счетного ные и отрицательные импульсы ( фиг. триггера подключен к выходу первого 55 2 ж) с длительностью 10-15 нс, косчетного триггера, торые поступают на второй вход сумНа Фиг. 1 представлена Функцио- матора 11, Амплитуда выходных имнальная схема устройства преобразо- пульсов второго формирователя 9 вания размаха сигнала цветовой под-: должна регулироваться с высокой несущей в постоянное напряжение; на 60 точностью.фиг. 2 - диаграммы напряжений, псяс- В сумматоре 11 происходит сложеняющие работу устройства. ние входного синусоидального сигнаУстройство преобразования размаха ла цветовой поднесущей с раэнополярсигнала цветовой поднесущей в пос- ными вйходными...

Номер патента: 1031002

Опубликовано: 23.07.1983

Авторы: Бирюк, Горелик

МПК: H04N 7/02

Метки: поверхности, рельефа, телевизионное

...формированиеэлементов этого изображения можетосуществляться как одновременно,так и последовательно по времени,Например, последовательность расположения модуляторов светового потока и источника освещения, показаннаяна фиг. 1, иллюстрирует вариант выполнения источника освещения, имеющего узкую диаграмму направленности,Развертка производится непрерывныммеханическим сканированием всего поля зрения передающей ТВ камеры 5.формирование эталонного изображенияосуществляется модуляцией интенсивности излучения источника 3 освещения в соответствии с выбранным законом модуляции., Возможно также применение источника освещения с широкойдиаграммой направленности, в которомпоследовательно расположены источникосвещения и модулятор 2...

Номер патента: 1035830

Опубликовано: 15.08.1983

Авторы: Батурин, Блинов, Воловик

МПК: H04N 7/02

Метки: посторонних, приемной, трубки, удаления, узла, цветоделительного, частиц, электронно-лучевой

...первый выход которого соединен через блок управления со входом управления блока ЭЛТ с отклоняющей системой, перед экраном которой размещен фотоприемник, введены два датчика тока, включенные между вторыми выходами блока коммутации и соответствующими входами отклоняющей системы, последовательно соединенные первый ключ, первый блок памяти и первый усилитель, включенные между фотоприемником и одним из вторых входов блока коммутации, последовательно соединенные второй ключ, второй блок памяти и второй усилитель, включенные между фотоприемником и другим вторым входом блока коммутации, причем входы первого и второго ключей соединены со вторыми выходами соответ ст вующих дат чиков тока.На чертеже изображена структурная электрическая схема...

Номер патента: 1035831

Опубликовано: 15.08.1983

Авторы: Кликин, Лотонов, Саркисов, Соколовский, Степанов, Чекризов

МПК: H04N 7/02

Метки: имитатор, сигналов, телевизионных

...блоком задержки, формирователем строба и первымэлементом И, выход которого соединен .с первыми управляющими входами первого и второго ключей, вторые управляющие входы которых и первые управляющие входы третьего и четвертого ключей соединены с соответствующию выходами блока управления, выходы первОго и третьего ключей черезпервый реверсивный счетчик соединены с вторым входом блока сравнения,выходы второго и четвертого ключейсоединены через второй реверсивныйсчетчик с третьим входом блока сравнения, причем второй вход Формирователя строба соединен с выходом блока регулировки Длительности строба, авторой вход первого элемента И соединен с выходом генератора счетныхимпульсов, генератор псевдослучайнойпоследовательности импульсов, введены...

Номер патента: 1050131

Опубликовано: 23.10.1983

Авторы: Виленчик, Гофайзен, Епифанов, Зверев, Кривошеев, Мальцева, Третьяк, Туров

МПК: H04N 7/02

Метки: значению, отношения, помехи, размаха, сигнала, флуктуационной, эффективному

...что шумы видны по-разномуна различных уровнях, при этом приодном и том же отношении сигналшумизображение, в котором преобладаютградации яркости, находящиеся в областисерого, может быть субьективно оценеко .45как неудовлетворительное, в то времйкак изображение, в котором преобладаютградации яркости, находящиеся в областичерного, может быть субъективно оценено как хорошее.1Целью изобретения является повышение достоверности результатов измеренияпутем учета различной випности помех наразличных уровнях сигнала. 55:Поставленная цель постигается тем,что в устройство аля измерения отношенияразмаха сигнала к эффективному эначению флуктуационной помехи, соаержашее амплитуано-импульсный модулятор, формирователь импульсов, аналого-цифровой...

Номер патента: 1059701

Опубликовано: 07.12.1983

Авторы: Горелик, Касавченко, Курочкин

МПК: H04N 7/02

Метки: автоматической, искажений, координатных, коррекции, растра

...управления стробируюцим сигналом,вхвщ которого подключен к третьему выходу синхрогенератора, а выход - к входу управления блока первичных отсчетов, введены дополнительный блок управле ния стробирующим сигналам, вход которого соединен с четвертыа выходом синхрогенератора, а выход - с сигнальным входом блока формирования сигнала изображения, и генератор линейно изменяющегося сигнала, вход которого соединен с пятым выходом синхрогенератора, а выход - с управ ляющими входами блока Формирования .сигнала иэображения и блока формиро вания корректирующих сигналов.На Фиг.1 представлена структурная схема устройства, на фиг.2 - один иэ возможных вариантов реализации предлагаемого устройства.Устройство содержит синхрогенератор 1, блок 2...

Номер патента: 1062898

Опубликовано: 23.12.1983

Авторы: Мамро, Парамонов

МПК: H04N 7/02

Метки: аналого-цифрового, изображения, преобразователя, сигналов

...кода,ко при кодировании сигнала ре.,П=кс-.;ым кодом 1,Грея ) или в случаенеисправной работы аналогои-:сового преобразователя формирующегомладший разряд, границы измен:-.-.ясигнала в старших и младшем разр-. -дах че совпадают. Измерение и ,сн. рсль характеристики квантован,"-.,практически невозможны,Нелью изобретения является расширение функциональных возможностей путем Обеспечения поразрядногс;.с;.-1- роля произвольного кода,Поставленная цель достигается тем, что в устройство контроля аналого-цифоового преобразовател в , сигналов изображения, содержа 1.;ее генератор испытательных си 1 гнало: .Остоящий из генератора пилообр-. - :. "ого напряжения, выход которотс, подключен ко входу аналого-циь:оного преобразователя, генераполукадровых...

Номер патента: 1069189

Опубликовано: 23.01.1984

Авторы: Астратов, Новиков, Руковчук

МПК: H04N 7/02

Метки: видеосигнала, воспроизведения

...видеосигнала выбранного участка строки на экране видеоконтрольного блока предлагаемого устройства.Устройство содержит аналого-цифровой преобразователь 1, коммутатор 2,сигнала, регистр 3 сдвига, блок .4 сравнения кодов, синхронизатор 5, блок б выделения строки, блок 5 10 15 20 25 30 35 40 45 50 55 60 65 7 выбора зоны отображения, видео- контрольный блок 8, фазируемый генератор 9 импульсов, делитель 10 частоты, коммутатор 11 тактирующих импульсов, переключатель 12, первый элемент И 13, блок 14 выбора режима работы, блок 15 управления положением метки, второй элемент И 16, счетчик 17 длины метки, дешифратор 18, триггер 19, третий элемент И 20, микшер 21, счетчик 22 элементов строки, формирователь 23 начала метки.Входящие в состав...

Номер патента: 1069190

Опубликовано: 23.01.1984

Авторы: Астратов, Новиков, Руковчук

МПК: H04N 7/02

Метки: видеосигнала

...блок 5 памяти, блок 6выбора начала зоны отображения,синхронизатор 7, видеоконтрольныйблок 8, Формирователь 9 зоны отображения видеосигнала, коммутатор10 видеосигнала, микшер 11, Формирователь 12 исследуемого интервала, ВОблок 13 задания объема выборки,вычислитель 14 отношения сигнал/шум,Формирователь 15 адреса, Формирователь 16 маркера, индикатор 17 отношения сигнал/шум, индикатор 18 амп. 65 литуды сигнала, блок 19 совладений, элемент 20 запрета, регистр 21 кодаверхней границы шума, первый сумматор 22, делитель 23 частоты на 6, блок 24 деления, регистр 25 кода отношения сигнал/шум, регистр 26 коданижней границы шума, иннертор 27,второй сумматор 28, делитель 29 частоты на 2, регистр 30 кода амплитуды сигнала, дешифратор 31, первый блок...

Номер патента: 1070706

Опубликовано: 30.01.1984

Авторы: Астратов, Дулеев, Новиков, Руковчук

МПК: H04N 7/02

Метки: видеосигнала, воспроизведения

...уровня в анализируемом сигнале.На фиг.1 приведена структурная электрическая схема устройства; на фиг.2,3 - диаграммы напряжений в некоторых точках устройства.Устройство содержит блок 1 выбора анализируемой строки, блок 2 выбора сигнала начала зоны отоб ражения, блок 3 вычитания,коммутатор 4, видеоконтрольный блок 5, 15 синхронизатор 6, селектор 7, счетчик 8. строк, блок 9 сравнения кодов, счетчик 10 строк зоны отображения, цифроаналоговый преобразователь (АП)11, компаратор 12, элемент 13.И, запоминающий блок 14, счетчик 15 растровых элементов, счетный триггер 16, сумматор 17.Устройство работает следующим образом. 25Непосредственное преобразование анализируемого сигнала в цифровой код в предлагаемом устройстве отсут. ствуетИнформацию...

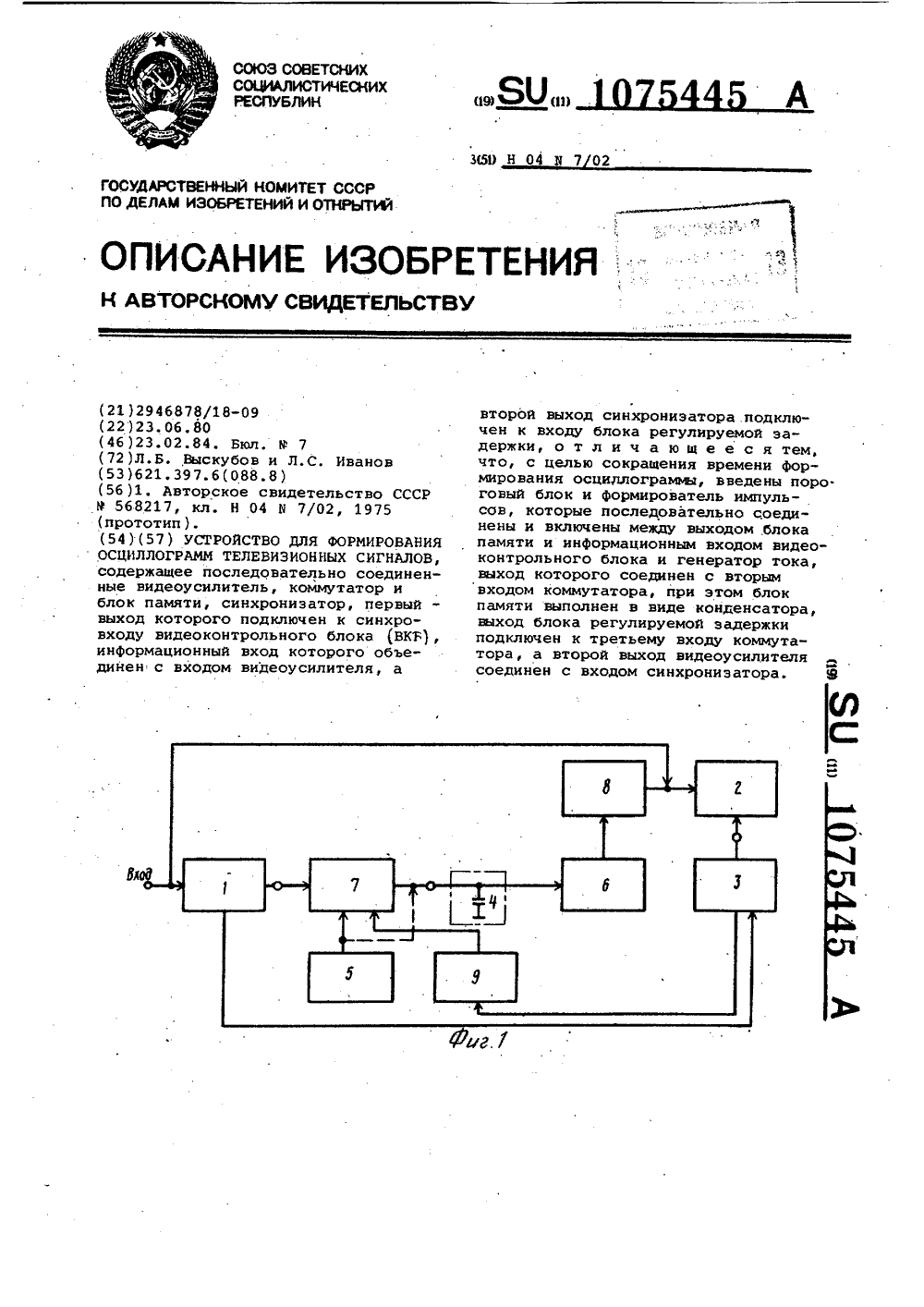

Номер патента: 1075445

Опубликовано: 23.02.1984

Авторы: Выскубов, Иванов

МПК: H04N 7/02

Метки: осциллограмм, сигналов, телевизионных, формирования

...выход которого соединен с вторым входом коммутатора, приэтом блок памяти выполнен в видеконденсатора, выход блока регулируемой задержки подключен к третьемувходу коммутатора, а второй выходвидеоусилителя соединен с входомсинхронизатора,На фиг. 1 представлена структурная электрическая схема устройствадля формирования осциллограмм телевизионных сигналов, на Фиг. 2 - диаграмма сигналов. рователь 8 импульсов, блок 9 регулируемой задержки.Устройство работает следующим образом.Видеосигнал с выхода видеоусилителя 1 фиг, 26) подают на блок 4 памяти, выполненный в виде конденсатора, через коммутатор 7. ОсциллограФируется вертикальное сечение изображения, т.е. совокупность элементов иэображения, расположенных на одном расстоянии от левого...

Номер патента: 1078668

Опубликовано: 07.03.1984

Авторы: Алешин, Трубачев

МПК: H04N 7/02

Метки: световой, системы, телевизионной, характеристики

...видеоконтрольный блок,фотоприемникрегистратор и источник излучения 123.Поскольку в данном устройствеотсутствует контроль передающейчасти и канала связи телевизионнойсистемы, суммарная точность измерения им световой характеристики телевизионнойсистемы невысока.Цель изобретения - повышение точности измерений световой характеристики телевизионной системы.Поставленная цель достигаетсятем, что в устройство для измерениясветовой характеристики телевиэионной системы, содержащее видеоконтрольный блок, фотоприемник, регистратор и источник излучения, введеныоптически связанные светопоглощающийклин с приводом, диаФрагма, светоделитель и передающая телевизионнаякамера, введен оптический коммутатор,первый и второй оптические входы которого...
