Устройство для формирования осциллограмм телевизионных сигналов

Номер патента: 1075445

Авторы: Выскубов, Иванов

ZIP архив

Текст

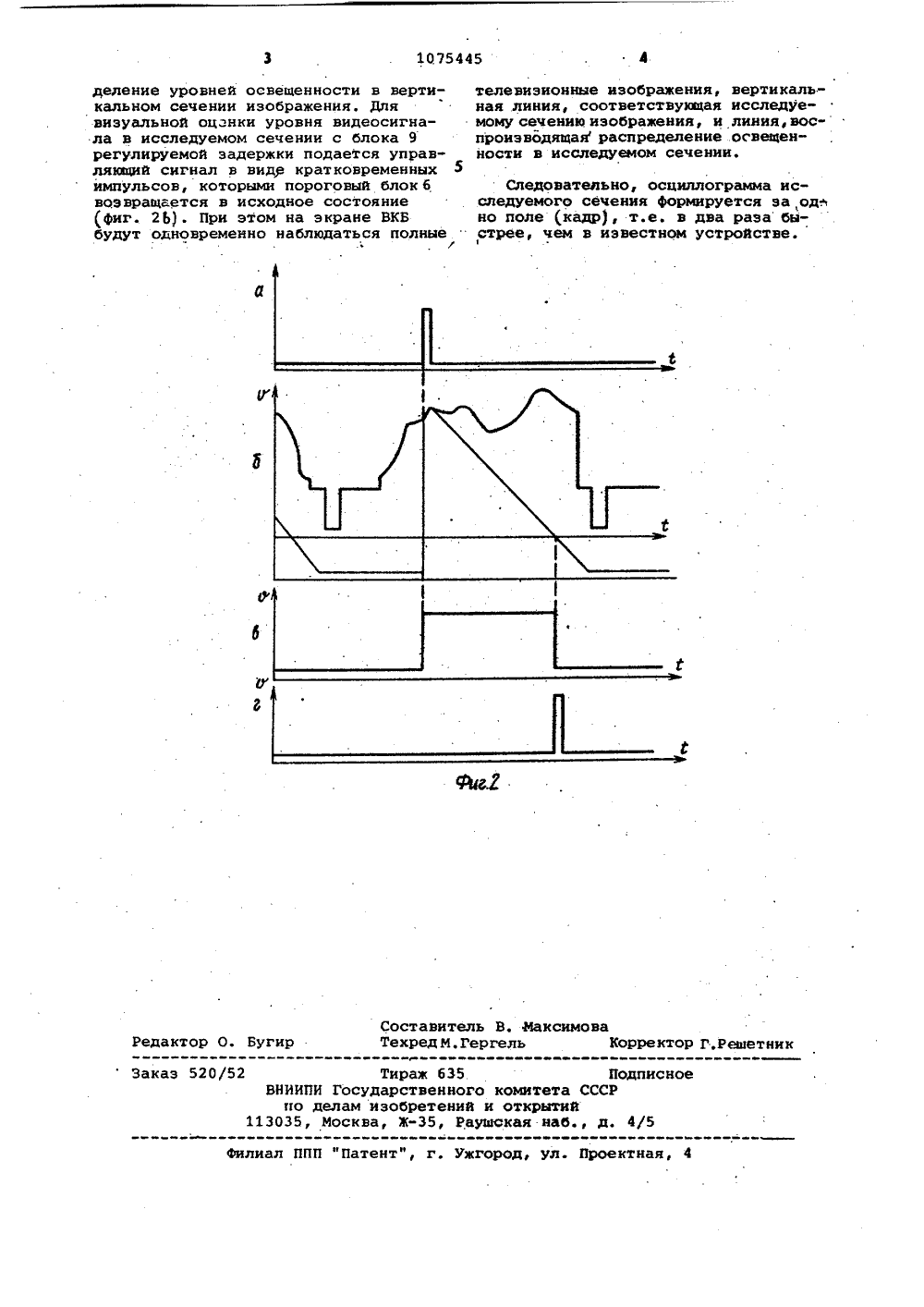

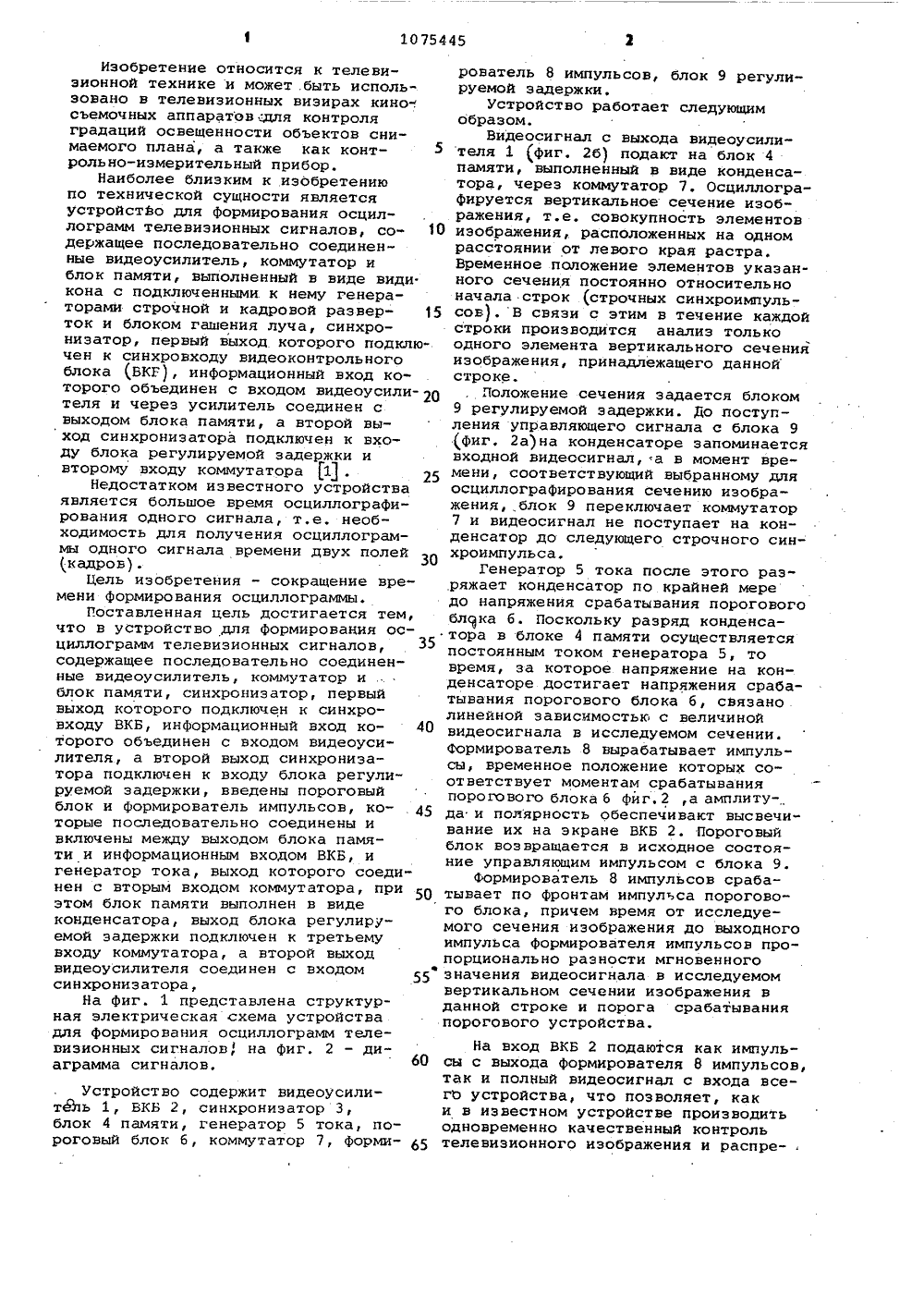

(19) (11) 3(51) Н 04 И 7 Н й ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ПИСАНИЕ ИЗОБР АВТОРСКОМУ СВИДЕТЕЛЬСТВ(54)(57) УСТРОЙСТВО ДЛЯ ФОРМИРОВОСЦИЛЛОГРАММ ТЕЛЕВИЗИОННЫХ СИГНАЛсодержащее последовательно соединые видеоусилитель, коммутатор иблок памяти, синхронизатор, первывыход которого подключен к синхровходу видеоконтрольного блока (ВКинформационный вход которого объдийен с входом видеоусилителя, а второй выход синхронизатора подключен к входу блока регулируемой задержки, о т л и ч а ю щ е е с я тем,что, с целью сокращения времени формирования осциллограммы, введены пороговый блок и формирователь импульсов, которые последовательно соединены и включены между выходом блокапамяти и информационным входом видеоконтрольного блока и генератор тока,выход которого соединен с вторымвходом коммутатора, при этом блокпамяти выполнен в виде конденсатора,выход блока регулируемой задержкиподключен к третьему входу коммутатора, а второй выход видеоусилителясоединен с входом синхронизатора. Ж55 Устройство содержит видеоусилитель 1, БКБ 2, синхронизатор 3, блок 4 памяти, генератор 5 тока, пороговый блок б, коммутатор 7, Форми Изобретение относится к телевизионной технике и может .быть использовано в телевизионных визирах кино.съемочных аппаратов для контроляградаций освещенности объектов сни"маемого плана, а также как контрольно-измерительный прибор.Наиболее близким к изобретениюпо технической сущности являетсяустройсто для формирования осциллограмм телевизионных сигналов, содержащее последовательно соединенные видеоусилитель, коммутатор иблок памяти, выполненный в виде видикона с подключенными. к нему генераторами строчной и кадровой разверток и блоком гашения луча, синхронизатор, первый выход которого подключен к синхровходу видеоконтрольногоблока (ВКГ), информационный вход которого объединен с входом видеоусилителя и через усилитель соединен свыходом блока памяти, а второй выход синхронизатора подключен к входу блока регулируемой задержки ивторому входу коммутатора 1 .25Недостатком известного устройстваявляется большое время осциллографирования одного сигнала, т.е. необходимость для получения осциллограммы одного сигнала времени двух полей(кадров),Цель изобретения - сокращение времени формирования осциллограммы.Поставленная цель достигается тем,что в устройство для формирования осциллограмм телевизионных сигналов, З 5содержащее последовательно соединенные видеоусилитель, коммутатор иблок памяти, синхронизатор, первыйвыход которого подключен к синхровходу ВКБ, информационный вход которого объединен с входом видеоусилителя, а второй выход синхронизатора подключен к входу блока регулируемой задержки, введены пороговыйблок и Формирователь импульсов, которые последовательно соединены ивключены между выходом блока памяти и информационным входом ВКБ, игенератор тока, выход которого соединен с вторым входом коммутатора, приэтом блок памяти выполнен в видеконденсатора, выход блока регулируемой задержки подключен к третьемувходу коммутатора, а второй выходвидеоусилителя соединен с входомсинхронизатора,На фиг. 1 представлена структурная электрическая схема устройствадля формирования осциллограмм телевизионных сигналов, на Фиг. 2 - диаграмма сигналов. рователь 8 импульсов, блок 9 регулируемой задержки.Устройство работает следующим образом.Видеосигнал с выхода видеоусилителя 1 фиг, 26) подают на блок 4 памяти, выполненный в виде конденсатора, через коммутатор 7. ОсциллограФируется вертикальное сечение изображения, т.е. совокупность элементов иэображения, расположенных на одном расстоянии от левого края растра, Временное положение элементов указанного сечения постоянно относительно начала строк (строчных синхроимпульсов), В связи с этим в течение каждой строки производится анализ только одного элемента вертикального сечения изображения, принадлежащего данной строке.Положение сечения задается блоком 9 регулируемой задержки. До поступления управляющего сигнала с блока 9 (фиг, 2 а)на конденсаторе запоминается входной видеосигнал, а в момент времени, соответствующий выбранному для осциллографирования сечению изображенияблок 9 переключает коммутатор 7 и видеосигнал не поступает на конденсатор до следующего строчного синхроимпульса.Генератор 5 тока после этого раз.ряжает конденсатор по крайней мере до напряжения срабатывания порогового блка б. Поскольку разряд конденсатора в блоке 4 памяти осуществляется постоянным током генератора 5, то время, за которое напряжение на конденсаторе достигает напряжения срабатывания порогового блока б, связано линейной зависимостью с величиной видеосигнала в исследуемом сечении. Формирователь 8 вырабатывает импульсы, временное положение которых соответствует моментам срабатывания порогового блока б фиг,2 ,а амплитуда и полярность обеспечивакт высвечивание их на экране ВКБ 2. Пороговый блок возвращается в исходное состояние управляющим импульсом с блока 9.Формирователь 8 импульсов срабатывает по фронтам импульса порогового блока, причем время от исследуемого сечения изображения до выходного импульса формирователя импульсов пропорционально разности мгновенного значения видеосигнала в исследуемом вертикальном сечении изображения в данной строке и порога срабатывания порогового устройства.На вход ВКБ 2 подаются как импульсы с выхода формирователя 8 импульсов, так и полный видеосигнал с входа всегь устройства, что позволяет, как и в известном устройстве производить одновременно качественный контроль телевизионного изображения и распре-;1075445 оставитель ехред м, Гер ксимозаКорре Редактор О. Бугир Реаетни аказ 520 52 Тираж 635 ПодВНИИПИ Государственного комитета СССРпо делам изобретений и открытий13035, Москва, Ж, Раущская наб., д. 4 ное иал ППП "Патент", г. Ужгород, ул. тная, 4 3деление уровней освещенности в вертикальном сечении изображения. Для визуальной оценки уровня видеосигнала в исследуемом сечении с блока 9 регулируемой задержки подается управлякиций сигнал в виду кратковременных 5 импульсов, которыми пороговый блок 6 возвращается в исходное состояние (фиг. 2 Ь). При этом на экране ВКБ будут одновременно наблюдаться полные телевизионные изображения, вертикальная линия, соответствующая исследуемому сечению иэображения, и линия, воспроизводящая распределение освещенности в исследуемом сечении,Следовательно, осциллограмма исследуемого сечения формируется эа,од но поле (кадр), т.е. в два раза быстрее, чем в известном устройстве.

Смотреть

Заявка

2946878, 23.06.1980

ПРЕДПРИЯТИЕ ПЯ Р-6947

ВЫСКУБОВ ЛЕВ БОРИСОВИЧ, ИВАНОВ ЛЕОНИД СЕРГЕЕВИЧ

МПК / Метки

МПК: H04N 7/02

Метки: осциллограмм, сигналов, телевизионных, формирования

Опубликовано: 23.02.1984

Код ссылки
