H04N 7/02 — H04N 7/02

Номер патента: 702543

Опубликовано: 05.12.1979

Авторы: Горелик, Громов, Кац, Рыфтин, Ярославский

МПК: H04N 7/02

Метки: изображения, параметра, сигнала

...в блоке 2 включаются цифровые элементы сравнения, а на выходе блока 3 вырабатывается по заданной программе сигнал строба око;.пко, перекрывающий, например, одну измеригельную точку (метку). Под действием сигнала с высокочастотного выхода синхрогенератора 4 на первом входе элемента И 6 и сигнала от блока 3 на втором входе на его выходе появляется управляющий высокочастотный сигнал (в виде пачки тактовых импульсов), который подается на цифровой вход аналого-цифрового преобразователя 5, который при поступлении этого сиггнала включается, с окончанием его выключается, и часть видеосигнала с датчика 1, соответствуюгцая измеряемой части изображения объекта (или зоне растра в окрестности одной измеряемой тбчки), преобразуется из аналоговой...

Номер патента: 703919

Опубликовано: 15.12.1979

Автор: Черный

МПК: H04N 7/02

Метки: видеосигнала, длительности, фронтов

...срабатыванием. Первая составляющая погрешности может быть эффективно уменьшена усреднением результатов измерений, Для уменьшения второй составляющей погрешности в устройство введен пороговый блок 8, уровень срабатывания которого устанавливается равным по величине и протипоположным по знаку уровню срабатывания формирователя 2 стартстопных сигналов, соответствующему минимальному уровню отсчета длительности фрон та. При преждевременном срабатывании фор мирования старт-стопных сигналов срабатывает пороговый блок 8, с выхода которого сигнал поступает через элемент ИЛИ 9 на второй вход формирователя 2 старт-стопных сигналов, преобразователь 3 временной интервал-код И через элемент ИЛИ 14 на счетчик 10, возвращая их в исходное...

Номер патента: 711702

Опубликовано: 25.01.1980

Автор: Радикайнен

МПК: H04N 7/02

Метки: автоматический, искажений, канала, корректор, произвольных, связи, следящий, телевизионного, фазо-частотной, характеристики

...произвольные линейные искажения в норме, устраняя их немедленно по мере возникновения, он увеличивает эффективностьработы телевизионных трактов и, крометого, наряду с другими мероприятиями,позволяет сократить штат работников, обслуживающих телевизионные тракты. 3 7117причем,к первым входам каждого из Иканалов регулирования подключен второйвыход выходного усилителя, а ко второму входу каждого из О каналов регулирования подключен соответственно одиниз Н выходов блока запуска, в каждыйиз И каналов регулирования введены последовательно включенные электронныйключ, первый и второй входы которогоявляются соответственно первым и вторым входами канала регулирования, фазовый дискриминатор, усилитель-разделительразнополярных импульсов...

Номер патента: 718945

Опубликовано: 29.02.1980

Авторы: Басий, Котов, Шкляр

МПК: H04N 7/02

Метки: видеосигнала, помех, флуктуационных

...выходом счетчика, а выход - свторым входом первого порогового блока, и 5 первый и второй делители частоты, входы;которых соединены с выходами соответственно,первого и впорого пороговых блоков, а выходы - с,первьгм и вторым входами счетчика, который выполнен реверсивным,На чертеже представлена структурнаяэлектрическая схема предложенного уст.ройства.Устройство для измерения флуктуацион.ных помех видеосигнала содержит блок15 выделения пакета помехи,;первый пороговый блок 2, делитель Л частоты, счетчик 4, ограничитель б сигнала, второй пороговый блок б, делитель 7 частоты и цифроаналоговый преобразователь (ЦАП) 8.20 Устройство работает следующим обра718945 Составитель Е. Любимова Техред В. Серикова Корректор И. Осиновска Редакт...

Номер патента: 720811

Опубликовано: 05.03.1980

Автор: Карабанов

МПК: H04N 7/02

Метки: значений, мгновенных, периодических, сигналов

...1 подается на выход д коммутатора 2. На входе е этого же коммутатора 2 подается одно из опорных напряжений с выхода коммутатора 3. С контрольного выхода Ь генератора 1 исследуемый сигнал поступает также на синхроселектор 4, выделяющий строчные синхроимпульсы, которые используются для синхронизации осциллографического индикатора 5, управленияпереключением коммутаторов 3 и 6, расщег 1 ителя 7, после деления на два делителем 8 для управления переключением "кбммутатора 2 и после схемы 9 поступают на формирователь 10 импульсов запуска, запускающий генератор 11 стробирующих импульсов, С выхода генератора 11 стробирующие имйульсы поступают на схему 12 регулируемой задержки, соединенную последовательно с другой схемой 13 регулируемой...

Номер патента: 720812

Опубликовано: 05.03.1980

Авторы: Бондаренко, Малюгин, Эчкенко

МПК: H04N 7/02

Метки: геометрических, кинескопов, люминофорных, размеров, цветных, элементов

...блок 5 и одновременно на электренный ключ 4, с выхода которого видеосигнал поступает на квантователь б, где квантуется на два уровня и далее поступает в блок 19 индикации.На вход блока 20 формирования стробируюинх и маркерных импульсов от синхрогенераТора поступают строчные сннхроимпульсы, которые одновременно запускают формирователи 7, 8 широтно-импульсных сигналов. Сигналы с выходов формироваъмей 7, 8 поступают на элемент ИЛИ 9 и далее на элемент НЕ 10 и электронный ключ 4. Сигналы, поступающие на электронный ключ 4, осуществляют стробирование участка видеосигнала.На выходе элемента НЕ 10 формируется инверсный сигнал, который одновременно поступает на формирователи 11, 12 коротких маркерных импульсов. Маркерные импульсы,...

Номер патента: 748901

Опубликовано: 15.07.1980

Авторы: Кривошеев, Радинский, Шлайн

МПК: H04N 7/02

Метки: дифференциально-фазовых, искажений

...и первый фазо - вый детектор, другой вход которого соединен с выходом кварцевого генератора, фильтр нижних частот, соединенный с входом блока фиксации, о т л ич а ю щ е е с я тем, что, с целью повышения точности измерения, между первым фаэовым детектором и фильтром нижних частот включен введенный коммутатор, другой вход которого соединен с выходом введенного второго Фазового детектора, вход которого через введенный инвертор соединен с выходом оГраничителя и входом введенного блока управления, выходом соединенного с входом управления коммутатора, при этом другие входы блока управления и второго Фазового детектора соединены с выходом кварцевого генератора. 8 соединены с выходом кварцевого генератора 4.Устройство работает следующим...

Номер патента: 773960

Опубликовано: 23.10.1980

Автор: Шпагин

МПК: H04N 7/02

Метки: измерительного, сигнала, телевизионного, формирования

...Так как изображение движется по кадру, то одна и та же деталь изображения последовательно проходит через все выделяемые окна одного столбца.Внутри такта компенсация относительного смещения изображения и "Окошка" достигается путем изменения временй задержки блока 10 за счет пилообразного напряжения, подаваемого с генератора б, что эквивалентно перемещению всех окошек по экрану, Изменение крутизны нарастания пилообразного напряжения регулято ром скорости позволяет уравнять скорость перемещения окошек по экрану со скоростью перемещения изображения объекта. При этом во время прямого хода нилы "Окошек" будут неподвижны относительно иэображения,При смещении иэображения на величину одного "Окошка" начинается обратный ход в генераторе б. При...

Номер патента: 777849

Опубликовано: 07.11.1980

Авторы: Атамухамедов, Безруков, Комаров, Максакова, Малочинская

МПК: H04N 7/02

Метки: изображения, отношения, помехе, сигнала, флуктуационной

...выбранных полях телевизионного сигнала, В блоке 3 осуществляют выбор измеряемого полукадра таким образом, что на блок 5 пропускаются сигналы определенных полей (кадров), например, прямые, задержанные и т. д. Коммутатор 9 коммутирует выход соогветствующего регулируемого аттенюатора помех 10 - 19 на блок 5. В блоке 5 осуществляется измерение отношения сигнал/шум методом сравнения, причем эталонным сигналом шума служит сигнал шума, поступающий с выхода регулируемого аттенюатора помех 10 - 19. С выхода генератора помех 7 сигналы помех поступают параллельно на входы регулируемых аттенюаторов помех 10 - 19. С их выходов сигналы помех поступают на соответствующие входы коммутатора 9.Допустим, что измерено отношение сигнала в канале красного....

Номер патента: 786062

Опубликовано: 07.12.1980

Авторы: Голуб, Журавлев, Кормушкин, Куртев

МПК: H04N 7/02

Метки: анализа, объектов, полей, телевизионное, температурных

...10.Видеосигнал с выхода блока 8 поступает на первый вход управляемого ключа 9, вырезающего иэ общего видеосигнала только ту часть его, которая определяется длительностью н положением стробового сигнала с выхода блока 5. Вырезанный видеосигнал поступает на вндеодетектор 1 (где он детектируется и усиливается) и далее на измерительный блок 12,- Одновременно видеосигнал с выхода бло ка 8 поступает на один из входов компаратора 14, уровень срабатывания которого управляется блоком 15. На выходе компаратора 14 появляется сигнал, длительность которого пропорциональна превышению амплитуды видеосигнала над заданным (блоком 15) уровнем срабатывания компаратора 14, Проинвертированный и нормированный видеосигнал с выхода блока 16 поступает на...

Номер патента: 788440

Опубликовано: 15.12.1980

Авторы: Бельский, Гоголь, Мишненков, Черный

МПК: H04N 7/02

Метки: изображения, отношения, помехе, размаха, сигнала, флуктуационной

...сигнал/помеха) .В последнем видеосигнал через блок 1, поддерживающий постоянным эффективное напряжение помехи, коммутатор 2 и блок 3 фиксации проходит на расширитель сигнала 4.В блоке 3 фиксации производится фиксация видеОсигнала.В расширителе 4 сигнала импульсы расширяются на интервал строки. Расширенные импульсы поступают на вход АЦП 5,в ко тором измеряемое напряжение преобразу ф ется в код.Управление работой блока 3 фиксации, расширителя 4 сигнала и АЦП 5 осуществляется генератором 10 следующим образом. В блоке 9 управления создаются маркерные метки в ви де тонких вертикальной и горизонтальной линий, перекрестие которых наводится на изображение объекта. Генератор 10 формирует последовательность импульсов, образующих равномерное то-...

Номер патента: 788441

Опубликовано: 15.12.1980

Авторы: Гагарин, Тупкало, Хомяков

МПК: H04N 7/02

Метки: время, отношения, передачи, сигнал-шум, телевизионной

...ко нторому входу которого подключен выход иннертора, является входом устройства, а выход вычислителя отношения сигнал/шум - выходом устройства нведены блок преобразования временного интервала в сигнал управления и блок измерения частоты следования синхросцгнала, вхОд которого соединен с выходом селектора синхросигнала, а выход через блок преобразования вре менного интервала .в сигнал управлейия соединен с входом регулировки линии задержки.На чертеже представлена структурная схема предложенного устройства.Устройство для измерения отношения сигнал/шум во время телевизионной передачи содержит селектор 1 сццФормула изобретения Составитель Е,Голубдактор С,Тимохина Техред Н. Бабурка Корректор Ю.ИакаРенко ПодписноеСР каз 8384/73 ВНИИПИ...

Номер патента: 801314

Опубликовано: 30.01.1981

Автор: Корсунский

МПК: H04N 7/02

Метки: аналого-циф-рового, изоб-ражения, преобразователя, сигналов

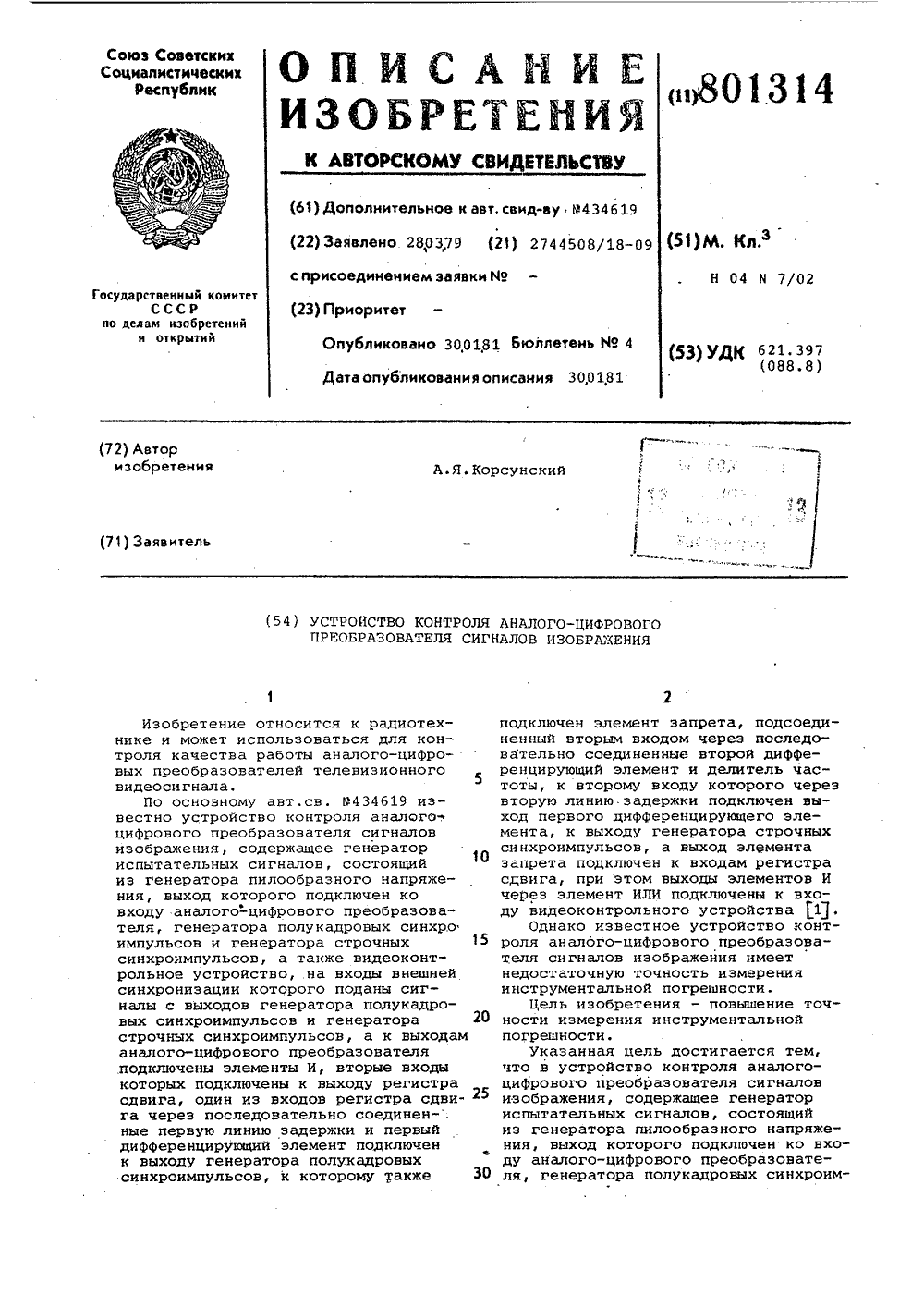

...а также видеоконтрольное устройство 6, элементы 7-9 И, регистр 10 сдвига, первую 11 и вторую 12 линии задержки, первый 13 и второй 14 дифференцирующие элементы, элемент 15 запрета, делитель 16 частоты, элемент 17 ЙЛИ, источник 18 эталонного напряжения, вольтметр 19, компаратор 20 и дополнительный элемент 21 И.Устройство работает следующим образом.Предлагаемое устройство позволяет получить на экране видеоконтрольного устройства б реапьную характеристикч квантования и оперативно осуществлятьне только качественную, но и количе-ственную оценку инструментальной погрешности и ее составляющих контролируемогоо аналого-цифрового преобразователя сигналов изображения.Реальная характеристика на экраневидеоконтрольного устройства...

Номер патента: 803126

Опубликовано: 07.02.1981

Автор: Резник

МПК: H04N 7/02

Метки: pactpa, нелинейностителевизионного

...сигнала на высокоскоростном этапе развертки (растянутом), соответствующие частоте 1, линии 6 и 7 определяют комбинационные полосы, возникающие при сопряжении электронного и эталонного растров, а линия 8 и 9 - это линии, соответствующие равенству структур электронных растров эталонной структуре в оцр( деленных местах экрана.При изменении частоты модулирующих сигналов будет изменяться положение линий равенства структур.На экране ЭЛТ при измерении в строчном направлении растр образуется модулированным в строчном направлении несинхронцым со строкой синусоидальным сигналом, частота которого может изменяться, а при измерении в кадровом направлении вместо развертки по строке включается регулируемая по частоте синусоидальная развертка. Гри...

Номер патента: 803127

Опубликовано: 07.02.1981

Авторы: Еремин, Радинский

МПК: H04N 7/02

Метки: tpaktax, вовремени, расхождения, сигналов, телевизионных, цветностив, яркости

...Т, пред- л варительно компенсируют его синусквадратичную составляющую, а затем полученный сигнал суммируют с дополнительным видео- импульсом, смещаемым во времени. Полученный суммарный испытательный сигнал с выхода сумматора-вычитателя 2 (рис, 2, и) подается на устройство 5 введения, на другой вход которого поступает телевизионный сигнал. Кроме того, на устройство 5 введения для замешивания в телевизионный сигнал подается маркерный импульс с выхода элемента 4 совпадения (фиг. 2, к) в момент совпадения во времени (на передающей стороне) импульсов, формируемых в блоках 1 и 3. Для формирования маркерных импульсов от синхронизатора на элемент 4 совпадения подаются такты введения (фиг. 2, а), следующие с той же частотой, что и испытательный...

Номер патента: 809660

Опубликовано: 28.02.1981

Авторы: Виленчик, Девятовский, Зверев, Кривошеев, Макарова, Савин, Третьяк

МПК: H04N 7/02

Метки: значению, кэффективному, от-ношения, помехи, размаха, сигнала, флуктуа-ционной

...помехи а , где 1 - номер кадра) 3 - номер строки, Взятыеотсчеты запоминаются в блоках 1012 и 14 циФровой памяти. Затем с помощью блока 7 межкадровой цифровой обработки, ь остен к,т рого входя эти блоки памяти, Формируется линейная комбинация и отсчетов, расположенных в и последовательных кадрахП 1 о, ф.Я ) " Так как ТВ сигнал в смежных кадрах сильно коррелирован, а флуктуационная помеха в смежных кадрах независима, то, выбрав соответствующим образом коэффициенты ск,можно выделить сигнал помехи изсмеси ТВ сигнала и помехи,В случае и = 2 оптимальные коэффициенты ар= ж= 1,и в блоке 7 формируются межкадровые разностие,:с с21между смежными кадрами. При этом ТВсигнал в точках соседних кадров оченьсильно коррелирован, а значения...

Номер патента: 809661

Опубликовано: 28.02.1981

Авторы: Виленчик, Кривощеев, Соловьев, Ткач

МПК: H04N 7/02

Метки: дифференциальнойфазы

...устройства.Устройство для измерения дифференциальной фазы. состоит из генератора )испытательных сигналов, генератора 2дополнительного сигнала, сумматора 3,блока 4 режекции дополнительного сигнала, полосового фильтра 5, фазовогодетектора б, индикатора 7 и телевизионного тракта передачи 8.Устройство работает следующим образом,С генератора 1 испытательных сигналов на один вход сумматора 3 поступает испытательный сигнал синусоидальной насадки частотой, равной4,43 МГц, На другой вход сумматорпоступает дополнительный сигнал снератора 2. Полученный суммарный8096 б 1 20 Формула изобретения Составитель А. ПансРедактор Н. Безродная Техред И,Асталош Корректор Н. Стец одписное Заказ 4/82 Тираж 709 НИИПИ Государственного комитета ССС по делам...

Номер патента: 815966

Опубликовано: 23.03.1981

Авторы: Коган, Ликиардопуло

МПК: H04N 7/02

Метки: имитатор, телевизионногосигнала, цифрового

...телевизионной развертки с выхода генератора 16 через делитель 17, где частота следования импульса уменьшается в два раза, поступает на вход первого блока 11, непосредственно, а на вход второго блока 12 - через блок 18, который задерживает импульсы на период строки телевизионной развертки. Таким образом, в течение одной строки ПСП с выхода первого элемента ИЛИ 8 пропускается через второй блок 12, а в течение другой - через первый блок 11 и третий сумматор 6, выполняющий функцию управляемого инвертора. В зависимости от вида двоичной посылки 1 или О, поступающей815966 третьего сумматора 6, с его выхода снимается инвертированная или неинвертированная ПСП длительностью в строку телевизионной развертки. Таким образом, с выхода второго...

Номер патента: 815967

Опубликовано: 23.03.1981

Авторы: Ахроменков, Басий, Боловинцев, Котов, Кривошеев, Медведев, Моргулис, Сташкив, Шкляр

МПК: H04N 7/02

Метки: контролякачественных, показателей, телевизионныхканалов

...преобразований входного сигнала с целью:а) уменьшения степени влияния помех(как правило, за счет фильтрации сигналов);б) выделения искажений, вносимых ТВканалом и содержащихся в сигнале в неявном виде (например, осуществление фазового детектирования синусоидальной насадки ступенчатого сигнала, фильтрация флуктуационных помех в требуемой полосе 40 частот, выделение низкочастотных искажений и помех из полного ТВ сигнала и т. п,).Далее блок 4, коммутатор 5, решающийблок 6, блок 7, блок 9, ЦАП 8 образуют цепь, обеспечивающую слежение за параметрами, выполнение операций параллельно-последовательного контроля, усреднение результатов слежения и их запоминание. За счет предлагаемого соединения указанных блоков удается все операции контроля...

Номер патента: 819978

Опубликовано: 07.04.1981

Авторы: Волков, Герасимов, Новосадов, Ульянов, Хитрово, Чадов

МПК: H04N 7/02

Метки: координат, опре-деления, телевизионное

...работает следующим образом.Видеосигнал с телевизионной передающей трубки 1 поступает на вход блока 2 для обработки видеосигналов, в котором производится выделение сигнала от объекта. Этот сигнал поступает на первый вход блока 4 для измерения временных интервалов.С выхода генератора 5 развертки пилообразный ток поступает в отклоняющую систему 3, где преобразуется в магнитный поток, отклоняющий электронный луч передающей телевизионной трубки 1.Блок 7 для преобразования магнитного потока в напряжение, в качестве которого может быть использован, например, датчик Холла, связан по магнитному потоку с отклоняющей системой 3, а его выход через блок 6 для ограничения напряжения по нулевому уровню соединен с вторым входом блока 4...

Номер патента: 824481

Опубликовано: 23.04.1981

Автор: Громов

МПК: H04N 7/02

Метки: качающейсячастоты, сигнала, формирователь

...первый,второй и,третий Фильтры 4, 5 и б,первый, второй и третий ключи 7, 8 и9, усилитель .10, второй делитель 11частоты, четвертый, пятый, шестойФильтры 12, 13 и 14, первый, второйи третий сумматоры 15, 1 б и 17, третий делитель 18 частоты.Формирователь сигнала качающейсячастоты работает следующим образом.На выходе генератора 1 перестраиваемой частоты формируется сигнал качающейся частоты, который через третий делитель 18 частоты поступаетна первыйделитель 3 частоты, которыйформирует сигнал качающейся частоты,необходимой полосы качения в видепрямоугольных импульсов у -ой частоты, поступающих в первый фильтр 4,.где происходит их преобразование всигнал треугольной формы и ограничение на диодах сверху и снизу, приртом амплитуда...

Номер патента: 828437

Опубликовано: 07.05.1981

Авторы: Грига, Жандаров, Коротков, Пивоваров, Рябков

МПК: H04N 7/02

Метки: обнаружения, оптическихсигналов

...импульсов формирователь 2 усиливает вход. ные импульсы и производит нормировку их амплитуды, достаточной для срабатывания логического элемента И 3; на второй вход которого поступает импульс с генератора 4 периода накопления. Длительность импульса, определяющего период накопления счетчиком б может быть определена какигде т. - период накопления одноэлектронных импульсов в прототипе; и: 1 является целым числом,Накопленное счетчиком число одноэлек. тронных импульсов за время тц с помощьго импульса, Формируемого генератором 4 периода накопления, в конце импульса периода накопления посредством логического элемента И 6 переписывается в регистр 7 данных и записывается в первый элемент 8 памяти, число одноэлектронных импульсов,...

Номер патента: 830658

Опубликовано: 15.05.1981

Авторы: Горелик, Громов, Кац

МПК: H04N 7/02

Метки: изображения, параметрасигнала

...на выходе блока 2 управления стробирующим сигналом вырабатываетсяпо заданной программе сигнал строба 55"Окошко", перекрывающий, например,одну измерительную метку (точку).Под действием сигнала с высокочастот 8 4ного выхода тактовых импульсов синхрогенератора 3 на первом входе схемы 5 совпадения и сигнала ох блока 2 на втором ее. входе на выходе схемы 5 появляется, управляющий высокочастотный .сигнал в виде пачки тактовых импульсов, который подается на цифровой вход аналого-цифрового преобразоваетеля 4. При поступлении этого сигна- . ла аналого-цифровой преобразователь 4 включается, а с,его окончанием - выключается и часть видеосигнала, соответствующая измеряемой части .изоЯражения объекта (или зоне растра в окрестности рдной...

Номер патента: 849544

Опубликовано: 23.07.1981

Автор: Шагаев

МПК: H04N 7/02

Метки: модуляцион-ной, телевизионных, трубок, характеристики

...камеры 9 образуется сигнал, несущий информацию о световой характеристике испытываемой передающей телевизионной трубки, установленной в передающей телевизионной камере 9, а временные соотношения соответствуют увеличенным в 10 раз временным соотношениям в испытательном сигнале. Видеосигнал с выхода передающей телевизионной камеры 9 через замкнутый ключ 13 поступает на первый видеоусилитель 3, где к нему добавляется смесь гасящих и синхронизирующих импульсов, после чего он поступает в видеоконтроль ный блок 4, служащий для настройки передающей телевизионной камеры 9 и контроля за ее работой. В первом видеоусилителе 3 также формируется сигнал, содержащий только гасящие импульсы (без синхронизации), которые через электронный...

Номер патента: 849545

Опубликовано: 23.07.1981

Авторы: Виленчик, Девятовский, Зверев, Кривошеев, Макарова, Савин, Третьяк

МПК: H04N 7/02

Метки: значениюфлюктуационной, отношенияразмаха, помехи, сигнала, эффективному

...обрабатывать не менее трех смежных строк. Для случая трех смежных строк (и = 3) оптимальными коэффициентами являются со= с 4= 1, Ы= -2. Г 1 ри этом в импульсном межстрочном фильтре б формируются разности межстрочных разностей 1 = а + а2 а 1 . Такой импульсный межстрочныи фильтр 6 относительно просто реализуется и эффективно выделяет помеху из смеси ТВ сигнала и помехи.Синхроселектор 1 осуществляет выделение кадровых и строчных синхроимпульсов ТВ сигнала, которые определяют временные соотношения сигналов управления, формируемых блоком 2 управления. Измерение отношения сигнал/помеха производится по принципу измерения мощности помехи при фиксированном размахе сигнала, Поэтому цикл измерения состоит из цикла нормализации сигнала и цикла...

Номер патента: 873462

Опубликовано: 15.10.1981

Автор: Гельфанд

МПК: H04N 7/02

Метки: искажений, квадратурных, передатчик-демодулятор, телевизионный, тракте

...выходам введенного блока программ, входкоторого соединен с выходом селек.тора синхроимпульсов,На чертеже представлена структурная электрическая схема предложенного устройства.Устройство для измерения кнадратурных искажений в тракте телевизионный передатчик-демодулятор содержит аттенюатор 1, смеситель 2, усилитель промежуточной частоты изображения (УПЧИ) 3, линейный детектор 4первый коммутатор 5, переключатель6, аналого-цифровой преобразователь(ЬЦП).7, цифровой индикатор 8, умножитель частоты 9, синхронный детектор 10, первый видеоусилитель 11,селектор синхроимпульсон 12, блок13 программ, кварцевый генератор 14,детектор разностной частоты 15,усилитель промежуточной частоты звукового сопровождения (УПЧЗ) 16, ограничитель 17, фазоный...

Номер патента: 879821

Опубликовано: 07.11.1981

Авторы: Грицкив, Сницарук

МПК: H04N 7/02

Метки: лучевой, нелинейности, развертки, трубки, электронно

...входе синхронизацни осциллографа 9 импульсы, соответствующие 1 Б первому, третьему и пятому 1 т.е, нечетным) входным импульсам, Длительность развертки осциллографа выбирается таким образом 1 что на его экране последовательно в каждой очередной развертке воспроизводятся второй, четвертый и шестой (т,е. четные)импульсы, Они будут расположены на определенных расстояниях от начала развертки, Одновременно с поступлением на вход первого триггера импульсы с выходов фотопреобразователей поступают на делитель 5 частоты импульсов с кратностью деления, равной числу работающих фотопреобразователей. С приходом импульса второй триггер 8 переходит в новое состояние, чем обеспечивается переключение ключа 7, и на вход дифференцирующего блока начинают...

Номер патента: 882023

Опубликовано: 15.11.1981

Авторы: Иванов, Левандовский, Шумилов

МПК: H04N 7/02

Метки: изображения, неравномерности, передающих, полю, сигнала, телевизионных, трубок

...где 05 - суммарный заряд, считываемый с плошади светлого участка изображения,Из приведенного выражения видно, что изме. ряемая величина 0 не зависит от скорости сканирования мишени электронным пучком и полностью определяется суммарным зарядом О 35 считываемым с площади светлого участка изображения, Подставляя выражение для подсчета неравномерности Н значение О, определяем неравномерность по полю изображения: Определенная из этого выражения неравномерность Н не зависит от нелинейных искаженийрастра, поскольку величина О не зависит отскорости сканирования мишени,Испытательную таблицу, содержащую светлыепрямоугольники на темном фоне, проецируютс помощью объектива 2 на фотослой передающей телевизионной трубки 3, Сигнал передающей...

Номер патента: 882024

Опубликовано: 15.11.1981

Авторы: Басий, Сташкив

МПК: H04N 7/02

Метки: импульсного, напряжение, постоянное, преобразования, сигнала

...преобразования импульсного сигнала в постоянное напряжение содержит истьч. иик видеосигнала 1, первый резистор 2, первый аналоговый ключ 3, второй аналоговый ключ 4, конденсатор 5, буферный усилитель 6, форми.882024 аз 10000/87одписное Филиал ППП "Патент",г.Ужгород,ул,Проектная,4 рователь управляющих импульсов 7, интегратор 8 и второй резистор 9.Предложенное устройство преобразования работает следующим образом.В момент поступления импульса "белого" формирователь управляющих импульсов 7 вырабатывает сигнал, отпирающий первый и второй аналоговые ключи 3 и 4. Конденсатор 5 заряжается от источника видеосигнала 1 по цепи: первый резистор 2 - аналоговые ключи 3 и 4. Постоянное напряжение с выхода конденсатора 5 поступает на выход...

Номер патента: 896791

Опубликовано: 07.01.1982

Авторы: Попечителев, Рахматуллин

МПК: H04N 7/02

Метки: телевизионный, цветосинтезатор

...особенностей цветного ощущения человека, При этом На чертеже изображена структурнайэлектрическая схема телевизионного.цветосинтезатора,Цветосинтезатор содержит генера 30торопорного напряжения, первый координатны делитель 2, второй коор"динатный делитель 3, сумматор 4, третий координатный делитель 5, ключе.вой каскад 6, цветной кинескоп 7, пер.ффвый инвертор 8, второй инвертор 9,четвертый координатный делитель 10,дополнительный ключевой каскад 1,4 3 89679 синхроимпульсы, а выход соединен одновременно с входами первого и второго координатных делителей через по" следовательно включенные третий координатный делитель и ключевой каскад, на второй вход которого подан сигнал управления, при этом выходы первого и второго координатных...
