H04N 5/04 — синхронизация

Номер патента: 862390

Опубликовано: 07.09.1981

Авторы: Лытов, Молодцов, Рябов, Соколов

МПК: H04N 5/04, H04N 7/30

Метки: кодирования, сигнала, синхроимпульсов, телевизионного

...синхросигналы (фиг. 2,ж) формируют путем инвертирования строчных синхросигналов по закону кадрового кода в нечетном поле (фиг. 2,з) и по закону инверсного кода в четном поле фиг, 2,и). Закон Формирования кадрового кода - псевдослучайный код. Таким образом формируют псевдослучайный кадровый синхросигнал, не занимающий активных частей строк и имею" щий наибольшуюпомехоустойчивость и точность синхронизации, а также позволяющйй использовать весь кадровый га Для конкретизации графического40пояснения выбраны семизначные кодыБаркера,Принципиальное отличие новых операций заключается в том, что синхросигнал поля формируют в виде псевдослучайных кодов иэ прямых и инверсныхстрочных синхросигналов, не занимаяактивные части строк. Поэтому...

Номер патента: 902317

Опубликовано: 30.01.1982

Авторы: Горохов, Остриков, Сухорук

МПК: H04N 5/04

Метки: развертки, синхронизатор, телевизионной

...второго делителя частоты.На чертеже приведена структурная электрическая схема предлагаемого устройства.Синхронизатор телевизионной развертки содержит генератор 1 импульсов, управляемый делитель 2 частоты, делитель 3 частоты, запоминающий регистр 4, три элемента И 5 и элемент И 6, делитель 7 частоты, счетчик 8, триггер 9 Шмитта, делитель 10 частоты, формирователь 11 установочных импульсов.Устройство работает следующим образом.После подачи питающего напряжения сети в синхронизаторе телевизионной развертки, спустя определенное время,О отводимое на переходные процессы, устанавливается динамический режим работы.Динамический режим работы сиихрощзатора телевизионной развертки характеризуется тем, что на выходе триггера 9 вырабатываются...

Номер патента: 930744

Опубликовано: 23.05.1982

Автор: Золотарев

МПК: H04N 5/04

Метки: выделения, полного, сигнала, синхронизации, телевизионного

...котором происходит выделение сигналасинхронизации из полного телевизионногосигнала. На выходе амплитудного селектора 15 3, ограничивающего видеосигнал и частично шум на переднем и заднем уступе строчного гасящего импульса, формируется сигнал синхронизации, форма которого дана на фиг, 26. Сигнал синхронизации, выделенный из полно- що го телевизионного сигнала с выхода амплитудного селектора 3 поступает на вход блока 4 двойного дифференцирования, Форма выходного сигнала этого блока дана нафиг. 2 в для случая двухкратного дифферен- д цирования сигнала синхронизации, Форма сиг.нала с выхода усилителя-ограничителя 5 показана на фиг, 2 г, Выходной сигнал усилителя- ограничителя 5 поатупаст на один из входов элемента И 7, на второй -...

Номер патента: 965015

Опубликовано: 07.10.1982

Авторы: Золотарев, Севостьянов

МПК: H04N 5/04

Метки: видеомагнитофона, синхронизации

...в видеосигнал.ром 14, обеспечивающим индикацию В случае наличия в видеосигналесинфазности кадровых импульсов, и йомехи большой длительности (болеевторым триггером 15 обеспечивающим 15 четверти длительности строки) и больиндикацию несинфазности кадровых шой амплитуды, расположенной в зонеимпульсов. С первого выхода третьего от переднего Фронта кадрового синхротриггера 16 импульсы подаются на пер- импульса до начала второй вырезки ввый вход четвертого элемента И 13, кадровом синхроимпульсе; компенсатора со второго выхода этого триггера 2 О выпадений заменяет зону положенияимпульсы подаются на первый вход ,помехи информацией предыдущей строки,первого элемента И 10. Сигнал со т,еуровнем черного Это приводит квторого выхода триггера 16 в...

Номер патента: 1035828

Опубликовано: 15.08.1983

Авторы: Григорьев, Кутузов, Шнуров

МПК: H04N 5/04

Метки: приемной, синхрогенератор, систем, телевизионных, части

...импульсов, установочныйвход - к выходу последнего разрядасчетчика тактовых импульсов, а выход - к установочному входу счетчика тактовых импульсов, сцетный входкоторого подключен к выходу опорногопереводит его в состояние, при котором потенциальный уровень на выходе триггера 3 принимает значение логической "1" (фиг. 2 б). Потенциальный уровень логической"1", поступив на установочный вход счетчика тактовых импульсов 4, запрещает его работу.Первый внешний импульс синхронизации (фиг, 2 в, поз. А) поступает на О тактовый вход параллельного регистра 5 и записывает в него двоичный код, соответствующий состоянию выходов разрядов счетчика тактовых имюульсов 4 на этот момент времени. В момент записи вписываемый в параллельный регистр 5 двоичный...

Номер патента: 1077061

Опубликовано: 28.02.1984

Авторы: Бауэр, Кириленко, Коваленко, Курячий, Маргулис

МПК: H04N 5/04

Метки: синхрогенератор, телевизионный

...реверсивногосчетчика, а второй выход соединенс входом вычитания первого реверсивного счетчика, блок управления, соединенный входом с входом его синхросигнала и вторым входом дискриминатора, причем третий вход дискриминатора соединен с выходом задающего генератора, выход блока управления соединен с входом управлениязаписью первого реверсивного счетчика, входы предварительной установки которого являются входами сигнала задания частоты эадакщего генератора, Формирователь строчных импульсов, соединенный входом с виходом первого делителя частоты, приэтом выход формирователя строчныхимпульсов и третий выход Формирователя кадровых импульсов являютсявыходами устройства, введены первый и второй регистры и второй реверсивный счетчик, причем...

Номер патента: 1102053

Опубликовано: 07.07.1984

Авторы: Басий, Сташкив

МПК: H04N 5/04

Метки: синхрогенератор

...с входом таймера, входом четвертого счетчика и выходом элемента ИЛИ, первый и второй входы которого соединены с первым и вторым выходами третьего счетчика соответственно, выход четвертого счетчика соединен с первым входом мультиплексора, с входом блока индикации и с входом второго постоянного запоминающего устройства, первый и второй выходы которого соединены с нторыми входами первого и второго счетчиков, выход блока формирования соединен с вторым входом мультиплексора, выходы которого являются выходами сигналов синхронизации.На чертеже представлена структурная электрическая схема синхрогенератора.Синхрогенератор содержит синхроселектор 1, фазовый детектор 2, интегратор 3, задающий генератор 4, первый 5 и второй 6 счетчики, блок...

Номер патента: 1107336

Опубликовано: 07.08.1984

Авторы: Альтман, Герцен, Мельников

МПК: H04N 5/04

Метки: кадровой, синхронизации

...- к одному входу фаэируемого делителя и к одному входублока переноса, причем импульсы кадровой синхронизации подаются на второй вход фазируемого делителя, с выхода которого импульсы кадровой сйнхк входу регистра памяти через элементИЛИ, выход фазируемого делителя черезпоследовательно соединенные элементИ и счетчик импульсов подключен квторому входу элемента ИЛИ, при этом .60нторой вход элемента И соединен сдополнительным выходом блока управления, а второй вход счетчика импульсов объединен с первым входом элемента И. 65 На чертеже представлена структурНая электрическая схема устройства кадровой синхронизации.Устройство кадровой синхронизации содержит регистр 1 сдвига, блок 2 сравнения, блок 3 эталона синхрокода, перный сумматор 4, блок...

Номер патента: 1142904

Опубликовано: 28.02.1985

Авторы: Матенкова, Шепель

МПК: H04N 5/04

Метки: источников, независимых, программ, сигналов, синхронизации, телевизионных

...преобразователя соединен с выходом тактовых импульсов второгосинхрогенератора, введены блок управления режимом записи и считывания,запоминающих блоков и инвертор причем вход управления блока управлениярежимом записи и считывания запоминающих блоков соединен с выходомкадровых синхроимпульсов первогосинхрогенератора, а второй входуправления соединен с выходом строчных синхроимпульсов второго синхрогенератора, выход блока управлениярежимом записи и считывания запоминающих блоков соединен с входомуправления коммутатора, с управляющим входом блока управления адресацией запоминающих блоков, с выходомуправления режимом записи и считывания второго запоминающего блокаи через инвертор с входом управлениярежимом записи и считывания...

Номер патента: 1164909

Опубликовано: 30.06.1985

Авторы: Можухов, Рабинович, Тарашкевич, Тупахин, Шибко

МПК: H04N 5/04

Метки: синхронизации

...частоты с первого его выхода (фиг.2 г) на первый вход первого элемента И 2 поступает импульс, дающий разрешение на прохождение с второго входа устройства на БК-вход первого двоичного счетчика 1 лишь того импульса, который пришел в момент времени, отстоящий от импульса кадровой синхронизации на время, равное периоду полукадра с увеличением его на длительность одной строки. Это обеспечивает проверку на периодичность импульса кадровой синхронизации, а также осуществляет проверку его наличия в момент времени, отстоящий от переднего фронта на длительность, равную одной строке, что обеспечивает неизменной фазу импульсов на выходе устройства при последующем случайном отставании импульсов кадровой синхронизации на длительность полутора строк...

Номер патента: 1172073

Опубликовано: 07.08.1985

Авторы: Можухов, Рабинович, Тарашкевич, Тупахин

МПК: H04N 5/04

Метки: кадровой, приемника, развертки, сигнала, телевизионного, управляющего, формирования

...(ТВ) приемника содержит задающий генератор 1 строчной развертки, делитель 1 О 2 частоты, элемент 3 задержки, элемент ИЛИ 4, блок 5 кадровой развертки и канал 6 внешней синхронизации.Устройство формирования управляющего сигнала для кадровой развертки ТВ приемника работает следующим образом.Задающий генератор 1 строчной развертки вырабатывает последовательность импульсов строчной частоты для управления схемой строчной развертки ТВ приемника, синхронных и синфазных со строчными синхро импульсами, поступающими на его вход. Последовательность импульсов полукадровой частоты (25 Гц) получается путем деления импульсов строчной частоты (15625 Гц) делителей 2 частоты с коэффициентом деления 625, с выхода которого импульсы полу- кадровой...

Номер патента: 1190539

Опубликовано: 07.11.1985

Авторы: Горных, Зенин

МПК: H04N 5/04

Метки: синхрогенератор

...в автоколебательном режиме, управляемый делитель 2 частоты и оба делителя 3 и 4 частоты устанавливаются в нулевое положение, а в реверсивный счетчик 5 по входу кода средней частоты питающей сети заносится число, соответствующее среднему значению диапазона частот питающей сети. Импульсы с генаратора 1 через управляемый делитель 2 поступают на первый делитель 3 и последовательно увеличивают его содержимое на единицу с каждым поступающим импульсом, Когда на управляемый делитель 2 поступает импульс, номер которого совпадает с кодом, записанным в реверсивном счетчике 5, то на его выход импульс не проходит. После этого управляемый делитель 2 повторяет цикл работы, продолжая увеличивать содержимое первого делителя 3, Когда содержимое...

Номер патента: 1223402

Опубликовано: 07.04.1986

Автор: Голубев

МПК: H04N 5/04

Метки: синхрогенератор

...входы второго реверсивного счетчика 5, вьгходной код которого поступает на младшие разряды второго (установочного) входа управляемого делителя 3 и определяют его коэффициент деления. В зависимости от знака разности час 23402 5 О 15 2 О 35 4 О 45 50 тот сигналов иа входах первого реверсивного счетчика 4 на его первом (втором) выходах появляются импульсы переноса, увеличивающие (уменьшающие) содержимое второго реверсивного счетчика 5, что в свою очередь приводит к уменьшению (увеличению) коэффициента деления управляемого делителя 3 частоты, т.е, к подстройке частоты Формируемых кадровых импульсов под частоту сети.Для исключения резких изменений коэффициента деления управляемого делителя 3, например, при включении...

Номер патента: 1268119

Опубликовано: 30.10.1986

Автор: Роберт

МПК: H04N 5/04

Метки: варианты, видеосигнала, его, приемнике, синхронизации, телевизионном

...поступают на ключ 10 и на вентиль 9 для управления проводимостью вентиля 9, с которого снимается управляющий сигнал.Созданный петлей фазовой синхронизации тактовый импульс активизирует микропроцессор 4 на выполнение целого числа одноцикловых команд напро- тяжении длительности одной телевизи онной горизонтальной строки. Если принимается черно-белый и (или) не- стандартный сигнал с отличной длительностью строки, то петля фазовой синхронизации так подстраивает тактовую частоту, чтобы на строчном интервале выполнялось целое число команд, однако эти команды выполняются в некотором фазовом отношении относительно начала каждой строки, Послеэтого микропроцессор 4 квантует композиционный синхронизирующий сигнали осуществляет прием пропуска...

Номер патента: 1314481

Опубликовано: 30.05.1987

Автор: Новинский

МПК: H04N 5/04

Метки: опознавания, полей, сигнала, телевизионного

...фронт которых находится в интервале между четвертым25 и пятым импульсами врезок (что обеспечивается соответствующим выбором порога срабатывания порогового блока 2). Передним фронтом выделенного КСИ запускается одновибратор 3, формирующий импульс, длительность которого меньше половины периода импупьсов на выходе младшего разряда счетчика 8. В случае использования выходных сигналов счетчика 8 для формиро вания сетки импульсов в соответствии с рекомендацией 472-1 МККР длительность формируемого одновибратором 3 импульса составляет величину порядка 200 - 250 нс. 40Фазовый детектор 5, регулирующий элемент 6, управляемый генератор 7 и счетчик 8 в совокупности представляют собой систему фазовой авто- подстройки частоты (ФАПЧ), в которой 45 за...

Номер патента: 1319316

Опубликовано: 23.06.1987

Автор: Конов

МПК: H04N 5/04

Метки: синхрогенератор

...на информационные входы счетчика 2, имеют фиксированные значения для любых возможных комбинаций тактовой частоты и стандарта разложения.Таблица 2 поступающим на его информационные входь с выхода второго формирователя 5 уста новочных кодов, записываемых по импульсу поступающему на установочный вход счет1319316 Частота импульсов на выходе стершего разряда счетчика 3 равна кадровой час тоте (40 мс для стандарта 625 строк), что обеспечено, выбором разрядности счетчика 3. Кроме того, каждая из половин периода выходных импульсов счетчика 3 (20 мс для стандарта 625 строк) разбивается на видимую и невидимую части, что соответствует определенному состоянию предпоследнего разряда счетчика 3, так Таблица 3 Часть кадра Кд ходы формиователя 5...

Номер патента: 1322504

Опубликовано: 07.07.1987

Авторы: Головлев, Добрынин, Кузьмин, Уваров, Хитрово, Шеманков

МПК: H04N 5/04

Метки: работы, режимом, синхрогенератора

...выдавать на своем третьем выходе (фиг. 5 и) сигнал разрешения на открывание четвертого элемента И-НЕ 3, Поэтому все следующие импульсы (после второго) на выходе четвертого элемента И-НЕ 13 (фиг. 5 м) не выделяются и на С-вход счетчика 1 не поступают, Все дальнейшие изменения состояния счетчика 1 происходят не посредством воздействия на его С-вход, а посредством воздействия на входы сложения и вычитания.В тот же момент дешифратор 3 прекращает выдачу со своего четвертого выхода (фиг 5 б) сигнала разрешения на прохождение импульсов с периодом 8 мкс с входа 19 йа вход сложения счетчика 1. Последовательность пересчитываемых импульсов (фиг. 5 в) обрывается и дальнейший перебор состояний прекращается. Еще одно изменение заключается в...

Номер патента: 1356257

Опубликовано: 30.11.1987

Авторы: Первушкин, Титков, Уханов

МПК: H04N 5/04

Метки: кадровой, синхронизации

...0 Г - Р при РРмин при Таблица 2 где 1. - адрес (1. = О - 2- 1);а+ Ь;а - количество разрядов, необходимых для формирования значений весового коэффициента;Ь - количество разрядов, необходимых для формирования зна 35чений весовой функции;С - численное значение весовой1функции, записываемое по адресу х и выраженное в двоичном коде; 40Р. - численное значение двоичногокода, поступающее на адресные входы ППЗУ;Р - минимальное численное значение двоичного кода отличнс, о 45от нуля;Р - численное значение весовойфункции, поступающее на адресные входы ППЗУ и выраженное в двоичном коде;макс кР- численное значение максимумаи минимума весовой функции,выраженное в двоичном коде.В табл.2 представлена карта программирования при выполнении сумматора 4 на...

Номер патента: 1401642

Опубликовано: 07.06.1988

Авторы: Буланцев, Гуров, Дурнев

МПК: H04N 5/04

Метки: кадровой, питания, развертки, синхронизации, частотой

...порогового уровня. Сформированные таким образом импульсы делятся третьим делителем 5 частоты, из выходных импульсов которого формируются короткие импульсы формирователем 6 импульсов, выполненным, например, в виде дифференцирующей ЯС-цепи.После начала формирования кадрового гасящего импульса (КГИ) и обеспечения его минимально допустимой длительности на выходе дешифратора 11 формируется логический уровень, разрешающий работу третьего счетчика0 импульсов, который работает в режиме вычитания и определяет число строчных импульсов, на которое увеличивается длительность КГИ по отношению к минимально допустимой длительности. Импульс переполнения с выхода третьего счетчика 10 импульсов осуществляет начальную установку второго делителя 3...

Номер патента: 1424136

Опубликовано: 15.09.1988

Авторы: Белянина, Лачинов, Тупицын

МПК: H04N 5/04

Метки: синхрогенератор

...только нечетным полукадрам.Кадровые гасяшие импульсы (КГИ)генерирувтся на выходе старшего (9 горазряда) второго счетчика 3, Их воз" действие на вход второго блока 5обеспечивает такой режим работы, когда считывание информации возможнотолько на время действия ГКИ. Темсамым осуществляется экономия объемапамяти второго блока памяти.Первый счетчик является семиразрядным. Установка в "О" первого и второго счетчиков 2 и 3 происходит с по мощьи импульсов, поступающих с ныко да первого блока 4 постоянной памяти или с выхода первого буферного регист. ра 6 соответственно, Первый и второй буферный регистры 6 и 7 испольэуится с целью устранения динамических пог ревностей, обусловленных переходными процессами в первом и втором блоках б и 7 и...

Номер патента: 1453619

Опубликовано: 23.01.1989

Авторы: Первушкин, Титков, Уханов

МПК: H04N 5/04

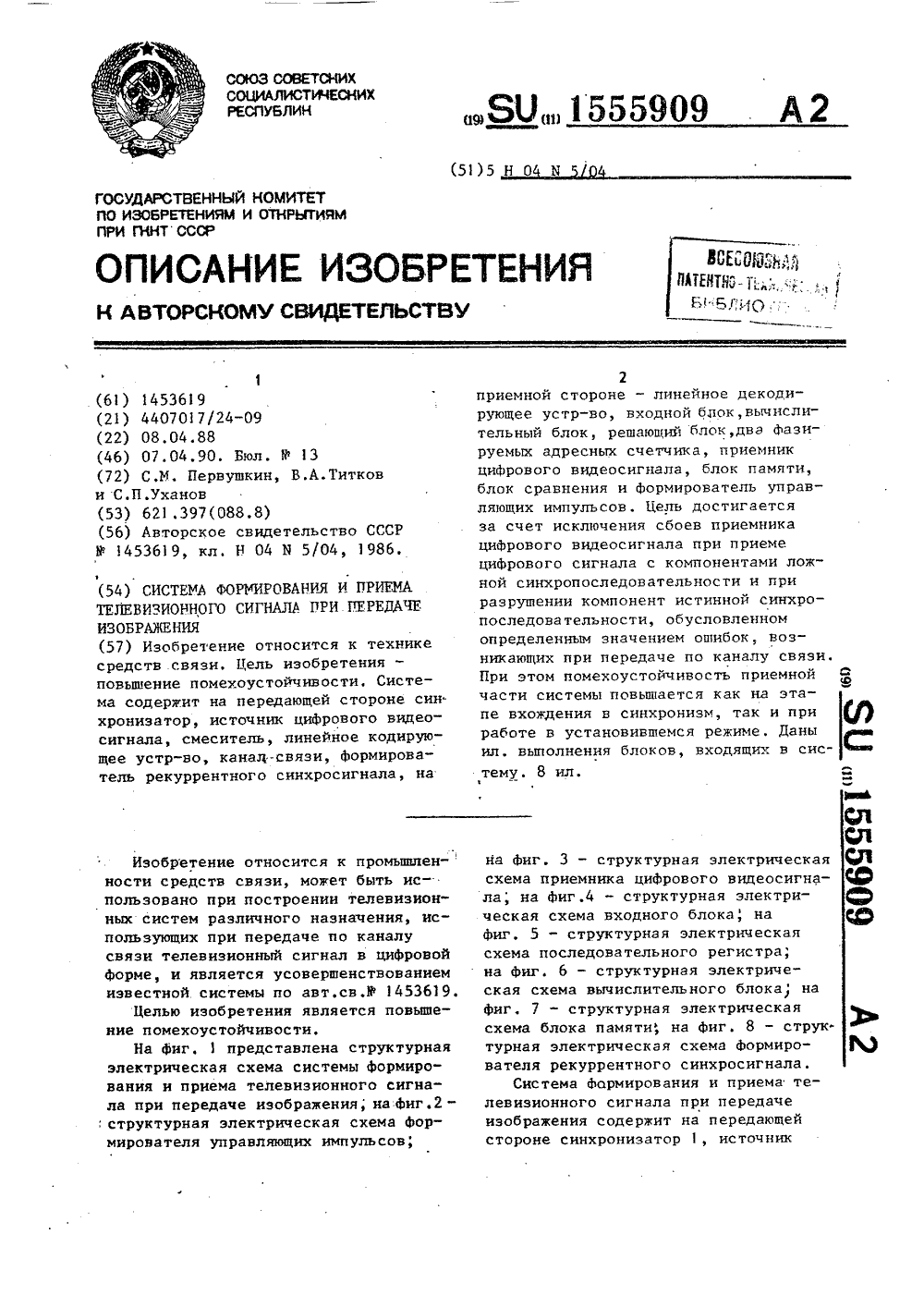

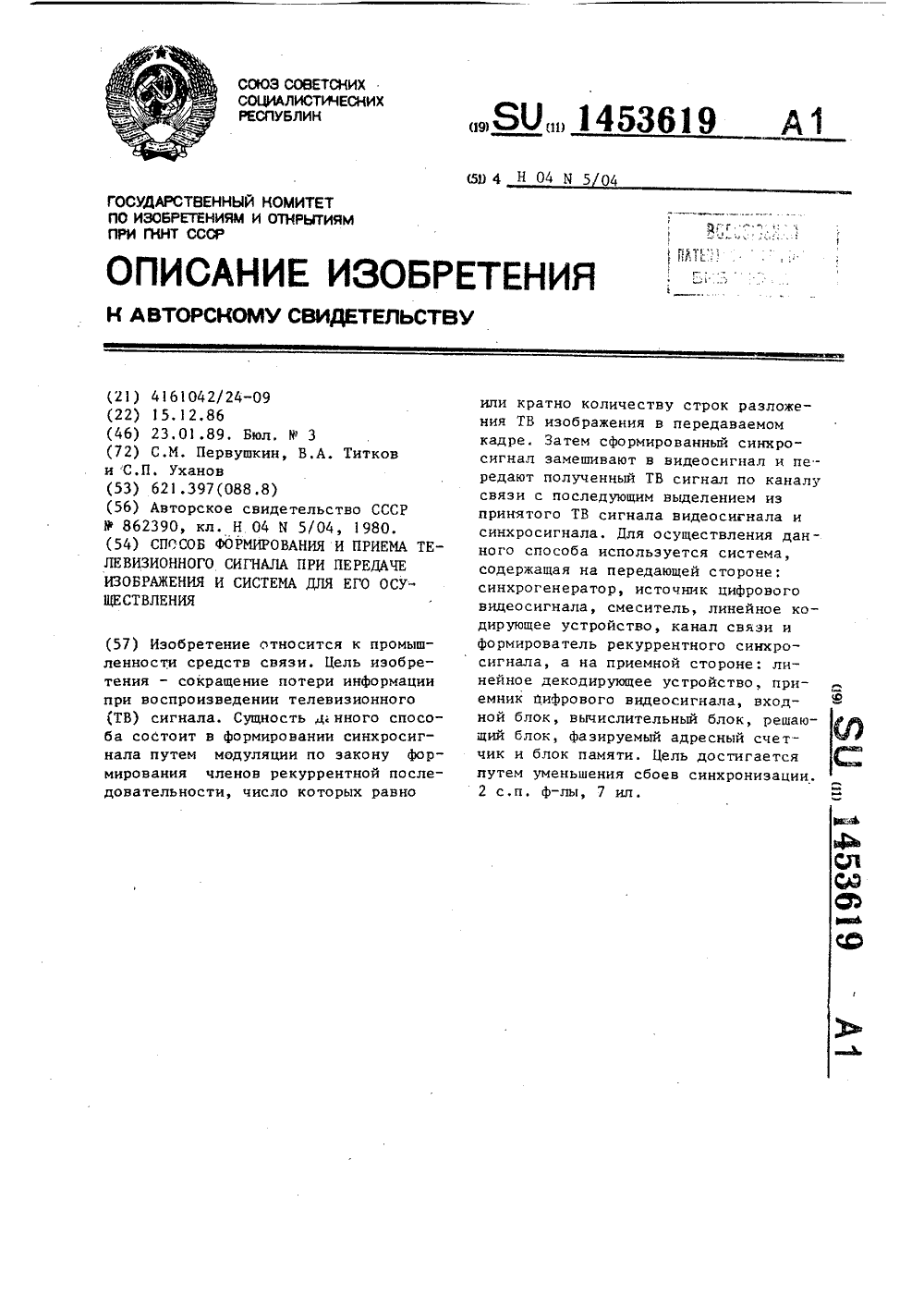

Метки: изображения, передаче, приема, сигнала, телевизионного, формирования

...считывание информации с ОЗУ 21 по адресу Н, определяемому состоянием счетчика 23. В середине тактового интервала 1 О по перепаду на тактовом входе Э-триггере 22 происходит запись в него информации с выхода ОЗУ 21. Во второй половине тактового интервала при низком уровне сигнала на входе "Запись- считывание" (ИЕ) ОЗУ 21 происходит запись информации в ОЗУ 21. По перепаду в конце тактового интервала происходит изменение состояния счетчика 23 с А, на А + и в следующем тактовом интервале процесс повторяется,Вычислительный блок 10 производит вычисление значения члена рекуррентной последовательности по значению ранее принятых значений членов рекур ретной последовательности по заранее известному рекуррентному уравнению. В частности,...

Номер патента: 1506586

Опубликовано: 07.09.1989

Авторы: Мухарский, Петрусев, Тарнопольский, Тютин

МПК: H04N 5/04

Метки: синхрогенератор, телевизионный

...каждый ннешнии СИ сфд зирондниый ирямоугольньп 1 импульс, иос.туидющий ид второй вход многоиозициониого клюид 14. Гри этом разрывается контур фазовой днтоиодстройки частоты ио первому входу многопозициоиного ключи 14, образованного блоком 6, заддющим генератором 1, счетчиками 2 - 5, перным дешифратором 10, фазоным детектором 11, фильтром 12 и вспомогательным генератором 13, одновременно второй нход многопоэиционного ключа 14 коммутируется на ньгход и прямоугольный импульс сформированный на выходе триггера 15 (фиг,2 г), поступает на вход блока 6, который формирует стоп-сигнал, обеспечивающий фазиронание задающего генератора 1 и начальную установку счетчиков 2 - 5. Фазирование задающего генератора 1, импульсы которого используются при...

Номер патента: 1548866

Опубликовано: 07.03.1990

Авторы: Белозеров, Круглов, Шашкин

МПК: H04N 5/04

Метки: приемной, синхронизатор, системы, телевизионной, части

...последовательность тактовых импульсов, которая отличается высокой синхронностью по отношению к последовательности внешних импульсов синхронизацииПри пропадании внешних импульсов синхронизации блок 4 на основании вы-: ражений (1) и (2) осуществляет форми. рование кода коррекции фазы сигнала опорного генератора 1. При этом импульсные последовательности тактовых импульсов на счетнь;х входах делителя 5 частоты и счетчика 7 остаются синфазными с источником внешних импульсов синхронизации, Работа остальных блоков синхронизатора аналогична прототипу;,Сигнап с выхода делителя 5 частоты, поступив на сбросовый вход триггера 6, устанавливает его в состояние, при котором потенциал на его выходе принимает значение логического 0. Вьход триггера 6...

Номер патента: 1555908

Опубликовано: 07.04.1990

Авторы: Первушкин, Уханов

МПК: H04N 5/04

Метки: синхрогенератор

...импульсы (Фиг.4 г и д). Навыходе элемента ИЛИ 7 Формируются им -пульсы длительностью С = Т (Фиг,4 е),которые являются выходными ймлульсамиФормирователя 5 импульсов установкиФазы.СеЛектор 1 0 полей работает обычнымобразом и выделяет из сигнала ССПимпульсы полей, являющиеся выходными импульсами Формирователя 5 импуль.сов установки Фазы,Формирователь 5 синхросигналовработает следующим образом.Импульсы управляемого генератора3 поступают на счетный вход делителя11 частоты импульсов дискретизациистрок, в котором происходит делениечастоты входных импульсов до частотыстрок. С выхода делителя 11 сигналапоступают на формирователь 12 строчных последовательностей, в которомпроисходит Формирование на ПЗУ выходных строчных импульсов с...

Номер патента: 1555909

Опубликовано: 07.04.1990

Авторы: Первушкин, Титков, Уханов

МПК: H04N 5/04

Метки: изображения, передаче, приема, сигнала, телевизионного, формирования

...передаваемой рекуррентной последовательности на основании значения сигнала соответствия Формируемого компаратором 36 вычислительного блока 9 и значения коэФФициента подобия, поступающего от блока 14 памяти.При этом значение коэффициента подобия возрастает, если сигнал (коэффициент) соответствия с выхода вычислительного блока 9 равен единице, или падает, если сигнал соответствия с выхода вычислительного блока 9 равен нулю.Таким образом, значение коэффициента подобия на выходе решающего блока 10 возрастает только на тех тактовых интервалах строки принимаемого цифрового телевизионного сигнала, на которых5 10 15 20 25 30 35 40 45 50 55 в течение нескольких строк принимаемая цифровая последовательность совпадает с передаваемыМ...

Номер патента: 1578843

Опубликовано: 15.07.1990

Авторы: Долгий, Маказьянц, Романов, Шавырин

МПК: H04N 5/04, H04N 5/06

Метки: импульсов, синхронизации, формирователь

...на. выходе генератора 3, а для второго поля меньше, Полученные 50 пилообразные напряжения сравниваются компаратором 5, на выходе которого для первого поля в рассматриваемый интервал времени присутствует высокий уровень, а для второго - низкий уро" 55 вень (фиг. 2 д), В итоге, как видно из фиг, 2 д, импульсы на выходе компаратора присутствуют не только .в рассматриваемый интервал времени (между спадом кадрового синхроимпульса и фронтом ближайшего строчного синхроимпульса), но и в течение кадрового синхроимпульса, Выделение из этой последовательности импульсов первого поля осуществляется элементом И 1, для чего на его первый вход подаются проинвертированные с помо" щью инвертора 6 кадровые синхроимпульсы (фиг. 2 е), являющиеся в...

Номер патента: 1598208

Опубликовано: 07.10.1990

Авторы: Григорьев, Кутузов, Шнуров

МПК: H04N 5/04

Метки: ведомый, синхрогенератор, телевизионный

...узкие импульсы от фронтов ССП используются для Фазирования Формируемых сигналов по строке. Они поступают на первый вход первого элемента 3 И-НЕ 9. На второйвход первого элемента 3 И-НЕ 9 поступают импульсы частоты строк отрицательной полярности с одного из выходов БППП 8 (Фиг. 2 в). Длительность импульсов , должна быть ., 2 Т , атретий вход первого элемента 3 И-НЕ 9с одного из выходов БППП 8 поступают импульсы частоты полей отрицательной полярности длительностью 7, 5 Н (Фиг. 2 г) .В случае, когда Формируемые ведомым телевизионным синхрогенераторомсигналы частоты строк не сфазированыотносительно внешнего ССП. узкие импульсы от Фронтов внешнего ССП про"ходят через элементы 3 И-НЕ 9 и 2 ИЛИ11 на вход установки первого счетчика 4 и...

Номер патента: 1665537

Опубликовано: 23.07.1991

Авторы: Басий, Керин, Лавров, Наумко, Сташкив

МПК: H04N 5/04

Метки: синхрогенератор

...счетчик 8 в исходное состояние,Сигналом с выхода второго счетчика 8 открываются первый элемент И 7 и третьи элементы И 13 и с открытого соответствующего второго элемента И 9 через соответствующий третий элемент И 13 сигнал по соответствующему входу приводит многостабипьный триггер 1 О в соответствующее состояние. При этОм с соОтветствующего Выхода многостабильного триггера 1 О открывается соответствующий вход элемента И в структуре элемента 2 И - ИЛИ 11 и сигнал с выхода элемента 2 И - ИЛИ 11 поступает на фазовый детектор 3, где детектируется по отноюению к вхОднОму сигналу управляющее напряжение с выхода интегратора 4 управляет частотой с задающего генератора 5, При этом сигнал с выхода второго счетчика 8 переключает коммутатор 2 и...

Номер патента: 1672586

Опубликовано: 23.08.1991

Автор: Красноперов

МПК: H04N 5/04

Метки: синхрогенератор

...д,к), и информация начинает считываться из второго блока 6 постоянной памяти. Информация считывается путем5 10 последовательного перебора адресов на входах первого-восьмого адресных разрядов блока, Причем на вход первого (младший) адресного разряда подается меандр строчной частоты, чем обеспечивается период опроса ППЗУ второго блока б постоянной памяти равный 32 мкс (0,5 строчного периода), Это необходимо для правильного формирования импульсов синхронизации кадровой частотц, имеющих различное временное положение в первом и втором полукадрах (с точностью до 0,5 строчного периода), Выход девятого (старшего разряда) второго счетчика 5 соединен со счетным входом триггера 8. Триггер 8 представляет собой Т-триггер и выполняет функцию деления...

Номер патента: 1695523

Опубликовано: 30.11.1991

Автор: Иванченко

МПК: H04N 5/04

Метки: источников, независимых, программ, сигналов, синхронизации, телевизионных

...его синфазной работы с блоком 11 анализа фазы синхроимпульсов. Таким образом, сигналы с выходов блока 11, поступая на входы управления адресом блока 9 управления адресацией запоминающих блоков, обеспечивают изменение на единицу содержимого счетчика адреса строк для каждого из вариантов в соответствии с изложенным выше алгоритмом, За счет этого обеспечивается пространственное смещение нужного поля изображения, что устраняет искажения. Обработка синхросигналов первого и второго синхрогенераторов в блоке анализа (фиг. 2) происходит следующим образом. Синхросигналы первого синхрогенератора поступают на первую схему 22 определения номера поля, а синхросигналы второго синхрогенератора поступают на вторую схему 23 определения номера поля....
