H04M — Телефонная связь

Номер патента: 1215190

Опубликовано: 28.02.1986

Авторы: Косенков, Майоров, Счепицкий, Чесноков, Шмелев

МПК: H04M 1/272

Метки: номеронабиратель, тастатурный

...цифр номерапроизводится аналогично, После того, О как в запоминающем блоке 3 прочитана вся информация, очередной запроскодопреобразователя 4, воздействуяна блок 14, выключает генератор 5 изаканчивает набор, При этом на им пульсный 12 и разговорный 13 ключиподается потенциал, обеспечивающийразговорный режим аппарата, Еслипосле этого производится набор новых цифр, то процесс записи и чтес 20 ния начинается сначала, причем вновьнабранные цифры располагаются в запоминающем блоке 3 в порядке набора.Предыдущий номер стирается автоматически при наборе нового номера.25Если требуется повторить последний набранный номер, то необходимосначала осуществить отбой станции,а затем нажать на кнопку "Повтор".При этом сигнал с выхода тастатуры 1...

Номер патента: 1218494

Опубликовано: 15.03.1986

Авторы: Казаков, Пестов, Родионова

МПК: H04M 3/22

Метки: каналов, линий, связи, телефонной

...испытуемого канала. Так как генерато 11 и блок 12 используются не на полное время контрольного испытания, а лишь на некоторую его часть, а также за счет того, что вероятность поступления в устройство одновременно более одного контрольного вызова чрезвычайно мала, возможно исполь,зовать один генератор 11 и один блок 12 для обслуживания всех контрольных испытаний, производящихсяс помощью устройства. Однако таккак генератор 11 используется взависимости от типа аппаратуры контроля на противоположном конце навремя 3,0-5,5 с, а блок 12 - навремя, равное 1 с; при измеренииодного параметра, вероятность необходимости участия генератора 11 илиблока 12 в двух или более контрольных измерениях остается большой. Для исключения такой возможности...

Номер патента: 1218495

Опубликовано: 15.03.1986

Авторы: Гольденштейн, Жарков, Фукс, Шмидебергс

МПК: H04M 3/22

Метки: автоматической, станции, телефонной

...короткоезамыкание шлейфа линии (ответабонента). В это же время срабатывает транзисторный ключ 59, подключенный к второму оптоэлектронному элементу 58, транслируя информацию поступления вызова в аналиния прибора и линейных напряженийи служит для организации выдачи сигналов в анализатор 14 через транзисторный ключ 59).Если соединение установлено правильно, то в результате совпадениясигнала на соответствующем информа 121849555 ционном входе мультипликатора 49 с кодовой комбинацией на его адресных входах, появляется сигнал на Выходе мультиплексора 49, в результате чего срабатывает триггер 48 приемника 15 вызовов, сигнал с выхода которого поступает на первый вход пятого элемента И 6.После ответа абонента поступление вызывного сигнала...

Номер патента: 1218496

Опубликовано: 15.03.1986

Авторы: Бородянский, Карасик, Кошелев, Мильвидский, Славин

МПК: H04M 3/22

Метки: линий, проверки, соединительных, телефонных

...18 измерительного блока 12, При этом блок 14 подключения потенциалов производит подключение к проводам группового измерительногопривода 21 различных поТенциалов через определенные резисторы, аналоговый коммутатор 15 коммутирует сигнал одного из своих информационных входов на выход, который затем поступает в аналого-цифровой преобразователь 18, где происходит преобразование скоммутированного сигнала в цифровой и передача его в дешифратор 9 блока 5 управления.Дешифратор 9 по совокупности поступающих из аналого-цифрового преобразователя 18 сигналов производит определение вида комплекта (входящий(занят, свободен, заблокирован),а также с помощью блока 14 подключения потенциалов занятие комплекта,если он оказался свободным.Объем и...

Номер патента: 1220136

Опубликовано: 23.03.1986

Авторы: Бухинник, Кушнир, Щербатый

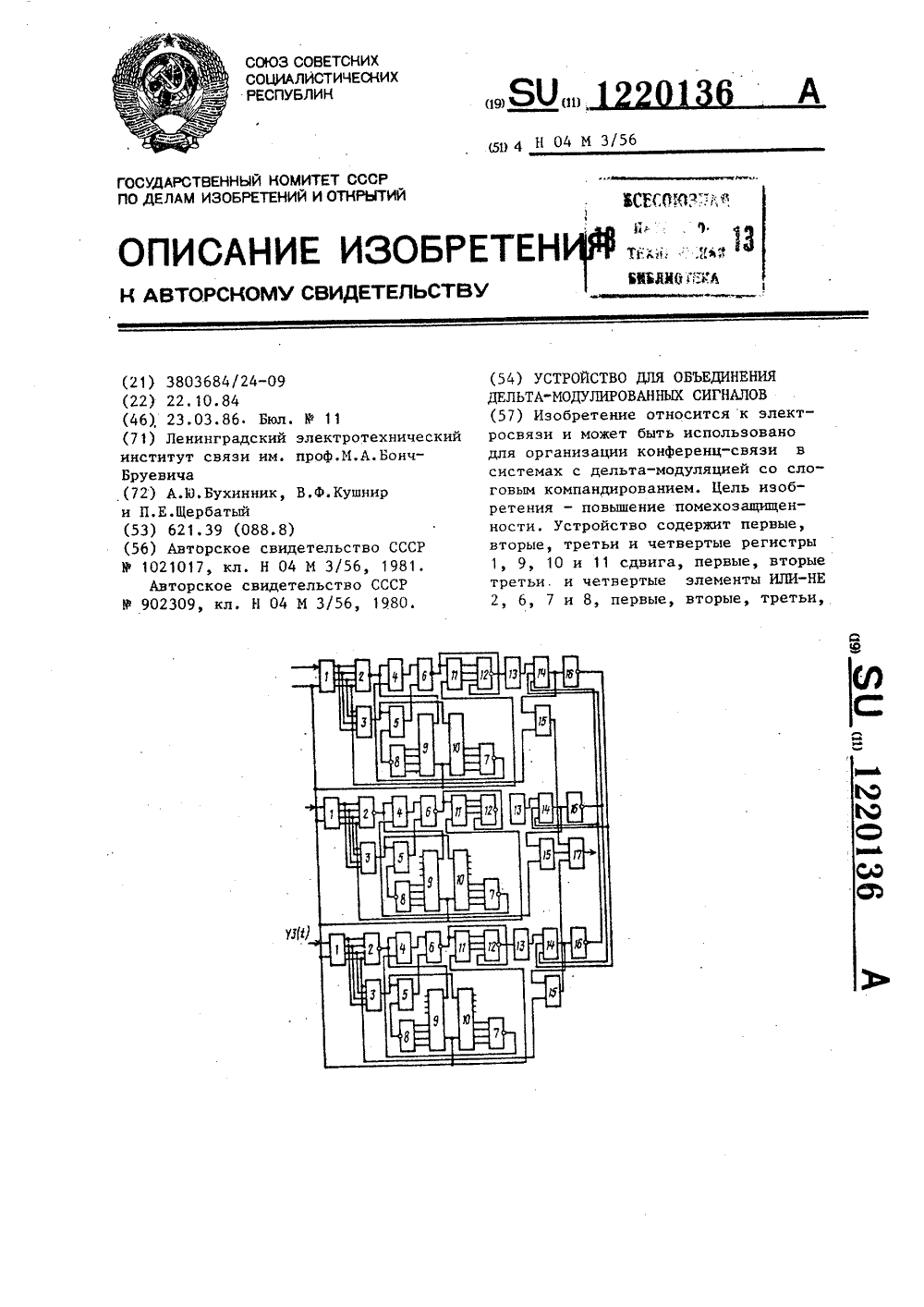

МПК: H04M 3/56

Метки: дельта-модулированных, объединения, сигналов

...сдвига, записывается в нем и сдвигается при поступлении последних тактов. После четвертого такта(в нашем случае до восьмого включительно) с момента появления пачкипервых единиц сигнал а (Т) = 1, записанный в регистре 10 сдвига, сего выхода поступает на элемент ИЛИНЕ 7, который инвертирует "1" в "0"и подает этот сигнал на второй входвторого элемента И 4, на первыйвход которого поступает сигнал выделения пачек нулей. Если в сигналецифровой дельта-последовательностипервого абонента после пачки единицна последующих восьми тактах появляется пачка нулей, сигналом, поступающим с выхода третьего элементаИЛИ-НЕ 7 на второй вход элемента И 4,она исключается и устройство на неене реагирует. При дальнейшем появлении после пачки нулей пачки...

Номер патента: 1223396

Опубликовано: 07.04.1986

Авторы: Колесников, Лященко

МПК: H04M 3/06

Метки: абонентский, автоматических, комплект, станций, телефонных

.... 1 ил. пирает усилитель 9 таким образом,что абснентский определитель 10 находится в состоянии отбоя. При этомвыходное напряжение фильтра 6 складывается с напряжением импульсов группового генератора 1 возбуждения,что .обусловливает повышение амплитуды "обратных импульсов" во вторичной обмотке импульсного трансформатора 2. При этом емкость абонентской линии не оказывает влияния нарост напряжения на конденсаторе 8фильтра 6 н при больших значенияхсопротивления абонентского шлейфа 4, так как ток намагничивания замыкается через конденсатор 8, который в момент действия импульса группового генератора 1 возбуждения разряжается током питания второй обмотки импульсного трансформатора 2,Резистор 5 обеспечивает ослабление действия. положительной...

Номер патента: 1223397

Опубликовано: 07.04.1986

Авторы: Андреев, Гауфлер, Кудинов, Курилова, Ли, Резник, Тарантин

МПК: H04M 3/22

Метки: абонентских, автоматических, координатных, линий, параметров, станций, телефонных

...и коммутирующих источник образцового измерительного напряжения и провода абонентс"кой линии о, 5, С из блока 1 согласования ВШКМАТС для создания соответствующих режимов измерений.Выходы коммутатора 28 в соответствие с алгоритмом измерений, задаваемым блоком 4 управления, подключаются на входы преобразователей29 и 30,Преобразователь 29 используетсяпри измерении постороннего напряжения, сопротивления изоляции и сигнала "зуммера ответа станции 1 ипредставляет собой преобразовательнапряжение - частота, выполненныйна операционных усилителях по известной схеме.Преобразователь 30 используется,при измерении емкости линии и представляет собой измеритель времениемкости цепи линии, выполненный надискретных элементах по известнойсхеме....

Номер патента: 1223398

Опубликовано: 07.04.1986

Авторы: Куренков, Фишман

МПК: H04M 15/02

Метки: отключения, таксофона

...и второй элементы И 9 и 10. Следовательно, сигналы формирователя 1 кассирующих импульсов и сигналы с выхода триггера блока 5 памяти не меняют состояние триггера блока 2 управления и шлейф при отсутствии зазора или переполнении монетопровода постоянно замкнут. Короткие импульсы, вырабатываемые датчиком 7 сигнала отключения, при пролете монеты не влияют на работу устройства, так какне совпадают по времени с импульса 5 10 15 20 25 30 35 40 ми формирователя 1 кассирующих импульсов и с разрешающим сигналом блока 5 памяти. В определенный момент времени после прихода импульса из Формирователя 1 кассирующих импульсов скассируется монета, которая вызовет срабатывание датчика 7 сигнала отключения при застревании монеты или при переполнении...

Номер патента: 1223399

Опубликовано: 07.04.1986

Авторы: Куренков, Фишман

МПК: H04M 15/02

Метки: импульсов, кассирующих, таксофоне, формирования

...импульс год 23399 2 1 О 15 го 30 пульсов, вход блока 3 буферной памя 40 45 50 55 ности сплава монеты. В момент времени С, на другие гри входа блока 3буферной памяти приходят отрицательные импульсы, несущие информацию а том, что прошла монета достоинством 20 коп. (Фнг. 2- 1). При наличии импульса достоинства и импульса годности монеты в момент времени С(фиг. 2-1) в блоке 3 буферной памяти записывается информация о достоинстве прошедшей монеты. В моментвремени С (фиг. 2 ж) импульс на Свходе Д-триггера 5 своим обратнымФронтом устанавливает Р -триггер 5 на выходе в состояние логического"О" (фиг. 2 е, момент С ), отключаяэлектромагнит 7 кассировання. В моменты времени С- С в счетчик 1 тарифных импульсов поступают тарифные импульсы,...

Номер патента: 1225041

Опубликовано: 15.04.1986

Авторы: Полковский, Самарский, Юрков

МПК: H04M 1/64

Метки: автоматический, ответчик, телефонный

...в телефонном ответчике вызывающего абонента через контакты переключателя 3 режима работы, находящиесяв исходном состоянии, последователь 20 ность импульсов, соответствующая новому номеру вызываемого абонента,через контакты блока 11 пуска и второй вход устройства поступает на телефонныйаппарат АТС и одновременно25 на вход блока 12 развязки, в которомпроисходит усилие напряжения импульсов набора.С выхода блока 12 развязки импульсы набора поступают на входы полосовых фильтров 21 (на частоту 2 кГц)и 22 (на частоту 1 кГц) и далее надетекторы 23 и 24, в результате чегона выходе первого детектора 23 появляются импульсы длительностью по5 60 мс, соответствующие единицам, ана выходе второго детектора 24 - импульсы длительностью по 60 мс,...

Номер патента: 1225042

Опубликовано: 15.04.1986

Авторы: Сутягин, Сутягина

МПК: H04M 3/22

Метки: аппаратуры, информационным, каналам, контрольно-измерительной, подключения

...элемента ИЛИ 9, причем катод шунтирующего диода 2, одиниз выводов дополнительного резистора4 и один из входов оптрона 5 соединены с одной для всех параллельныхцепей 1 общей шиной 10.Устройство работает следующим образом,Пока на вход устройства (фиг.2 а)не поступает потенциал "земли" (плюс)оптрон 5 не работает, на его выходе(фиг. 2 б) потенциал "единица", с инверсного выхода одновибратора 6 снимается нулевой потенциал (фиг. 2 в),который поступает на дифференцирующий элемент 7. Если на одном из входов устройства появляется потенциал"земли" (фиг. 2 а), происходит включение оптрона 5, на его выходе(фиг. 2 б) появляется перепад О,который запускает одновибратор 6 навремя 3-4 мсек (фиг, 2 в), что достаточно для защиты от дребезга...

Номер патента: 1225043

Опубликовано: 15.04.1986

Авторы: Комаров, Котович

МПК: H04M 3/56

Метки: коммутационное, конференц-связи

...логического перемноженияКоммутационное устройство для конференц-связи по авт.св, У 756634, о т. л и ч а ю щ е е с я тем,что, с целью повышения помехозащищенности путем коммутирования и передачи двух. уровневого сигнала, выход сумматора подключен ко второму входу коммутационного поля через введенные регистр сдвига, первый вход которого соединен с дополнительным. выходом распределителя и объединенными первыми входами первого и второго блоков совпадения, вторые и третьи входы которых соединены с соответствующими выходами регистра сдвига, а выходы первого и второго блоков совпадения соединены соответственно с первым и вторым входами реверсивного счетчика, третий вход которого соединен с выходом блока памяти, а выход реверсивного счетчика...

Номер патента: 1225044

Опубликовано: 15.04.1986

Авторы: Голубничий, Казаков

МПК: H04M 9/08

Метки: громкоговорящей, дуплексной, связи

...изобретения является устранение искажений сигналов путем осуществлений развязки между трактами при работе устройства на линии с изменяющимися параметрами. 1 ОНа чертеже приведена блок-схема предлагаемого устройства.Устройство громкоговорящей дуплексной связи содержит микрофон 1, усилитель 2 передачи, светоприемник 3 15 и 4, первый трансформатор 5, балансный контур 6, светоизлучатель 7, вто-. рой трансформатор 8, усилитель 9 при. ема, громкоговоритель 10.Устройство работает следующим об разом.При подключении к устройству короткой линии через светоизлучатель 7 протекает максимальный ток, Сопротивления светоприемников 3 и 4, вклю ченных в цепи соответствующих обратных связей усилителей 2 и 9, при этом имеют минимальную величину,...

Номер патента: 1226673

Опубликовано: 23.04.1986

Авторы: Удо, Хорст

МПК: H04M 3/22

Метки: сопротивления, шлейфа

...восьмой, девятый, десятый резисторы, сигнальный блок, вход которого соединен с катодом светодио да и содержит реле, диод, последовательно соединенные входной стабилитрон, первый резистор и второй резистор, другой вывод которого подключен к первой шине, транзистор, вклю ченный по схеме с общим эмиттером, коллекторной нагрузкой которого является реле, шунтированное диодом, а база подключена к точке соединения первого и второго резисторов, кроме 25 того первый и второй размыкающие контакты реле соответственно через десятый и девятый резисторы подключены к соответствующим жилам абонентской линии, коллектор первого транзистора З 0 подключен к базе второго транзистора, коллектор которого является выходом для подачи сигнала к маркеру блока...

Номер патента: 1229977

Опубликовано: 07.05.1986

Автор: Мольвер

МПК: H04M 9/10

Метки: обнаружения, сигнала, телефонного

...1-4, входы которых являются входом устройства, выходами соедине ны с входами двухполупериодных выпрямителей 8-11, при этом выход входного усилителя 4 соединен с входом двухполупериодного выпрямителя 11 непосредственно, а выходы входных ЗО усилителей 1-3 - через полосовые фильтры 5-7 соответственно. Выходы двухполупериодных выпрямителей 8-10, соединенных входами с полосовыми фильтрами, соединены с входом вьщели- З 5 теля 12 слоговой огибающей, Выход двухполупериодного выпрямителя 11 соединен с входами звеньев 13 и 18 щапаэдывания. Выход выделителя 12 слоговой огибающей через амплитудные 40 компараторы 14 и 15 и логическую схему ИЛИ соединен с первыми входами логических схем И 19 и 22, вторые входы которых соединены соответственно...

Номер патента: 1231625

Опубликовано: 15.05.1986

Авторы: Кузнецова, Шершуков, Шмелев

МПК: H04M 3/22

Метки: коммутатора, постоянного, сигналов

...В следующий момент происходит подача потенциала на шину начала преобразования аналогоцифрового преобразователя 16 и измерение сигнала постоянного тока источпка 15 сигналов выбранного канала аналого-цифровым преобразователем 16.Коммутатор,1 находится в неисправном состоянии в следующих случаях:ключевой элемент 3 выбранного каналане замкнулся, ключевые элементы 3 невыбранных каналов разомкнуты; ключеФормула изобретения Устройство для контроля коммутатора сигналов постоянного тока, включающего ключевые элементы с общим выводом и блок управления с прямыми и инверсными выходами, содержащее канальные трансформаторы по числу ключевых элементов коммутатора, ждущий генератор контрольных сигналов и общий трансформатор, выводы первичной...

Номер патента: 1233297

Опубликовано: 23.05.1986

Авторы: Голдырев, Скрябин

МПК: H04M 1/08

Метки: аппарате, переключателем, телефонном

...7,дополнительныйрычаг 15, выступ 16, ребро 17 и вторую пружину 18,Устройство работает следующим образом,При снятии микротелефонной трубки 9 с аппарата рычаг 2 под действием второй пружины 18 поворачивается,При этом конец 3 рычага воздействуетна переключатель 4, переключая его.Фиксирукпций элемент 7 под действиемпружины 13 поворачивается против часовой стрелки, выступ 10 скользит пооснованию 11 до упора в ограничитель12, В этом положении рычаг 2 оказывается зафиксированным выступом 10,Выступ 8 на фиксирующем элементезанимает верхнее положение. Дополнительный рычаг 15, находясь в исходном положении, не препятствует повороту фиксирующего элемента 7. При укладке микротелефонной трубки 9 на аппарат она воздействует навыступ 8,...

Номер патента: 1233298

Опубликовано: 23.05.1986

Автор: Фукс

МПК: H04M 3/22

Метки: коммутационного, поля

...- 0100 - третья вертикаль илигоризонталь;8 - 1000 - четвертая вертикальили горизонталь.Координаты срабатывания точки коммутации поступают на управляющие входы мультиплексоров 3 и 4 и на входыэлементов ИЛИ 8 и 9 блока 2 управления, после чего срабатывает элементИ 10 и разрешается работа мультиплексоров 3 и 4 и блока 5 сравнЕния.Поскольку контактные группы датчика6 контрольных сигналов подключенык информационным входам мультиплексоров 3 и 4, соответствующим разрешенным двоичным комбинациям (1,2,4 и8 и т,д.), то после замыкания соответствующего контакта реле в датчике 6 контрольных сигналов, на выходахмультиплексоров 3 и 4 появляютсясигналы, поступающие на входы элемента И 7 и блока 5 сравнения, в результате на выходе элемента И 7...

Номер патента: 1233299

Опубликовано: 23.05.1986

Авторы: Волков, Зандерс, Савельев, Сараев

МПК: H04M 3/22, H04M 3/30

Метки: абонентской, линии, обрыв, связи

...линии 7 растет с постоянной скоростью (фиг. 2 а). Скорость нараста - ния напряжения на абонентской линии 7 определяется током заряда и состоянием линки ,т.е, линия в обрыве или к линии подключен конденсатор 16 вызывной цепи телефонного аппарата 15 или конденсатор безобрывной розетки). Скорость нарастания напряжения будет больше з случае обрыва абонент. ской линии 7 (график 1, фиг, 2 а), поск ольку при этом заряжается только ее емкость (график дан для случая максимальной емкости абонентской линии, которая на практике превышает0,5 мкф). При исправной абонентскойлинии 7 скорость нарастания напряжения на линии будет меньше (график 11,фиг, 2 а), так как при этом заряжается емкость абонентской линии 7 к конденсатор 16 вызывной цепи телефонного...

Номер патента: 1238262

Опубликовано: 15.06.1986

Авторы: Жарков, Полухин

МПК: H04M 1/26, H04M 3/22

Метки: вызова, отключения

...обеспечивая постоянное питание Т 2 и 18, которые нв нагружает АТЛ. При поступ- ленин вызова от АТЛ переменный ток через конденсатор 7 поступает на ДИВ 1. С выхода ДИВ 1 выпрямленный,. ток, ограниченный резистором 8, и с-. тупает в онтрон б, открываащий Т 12 и 18, которые ранее находились в состоянии максимального выкодного сопро- ф тивления. При этом Т 12 и 18 перехо- дят в состояние минимального выходного сопротивления, что обеспечивает замыкание илей 4 а АТЛ, ющтируя ответ : абонента. Цель достигается введением Я ДИВ 13 и Т 18.ил.Составитель В. ПушкинТехред М.Ходанич Корректор Л.Патай Редактор М.Келемеш Заказ 3306/59 Тираш 624ВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д, 4/5...

Номер патента: 1238263

Опубликовано: 15.06.1986

Авторы: Панин, Соколов

МПК: H04M 3/06

Метки: абонента, опознавания, ответа

...ГПроизводственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к технике связи и может найти применение в автоматических телефонных станциях (АТС).Цель изобретения - повышение точ ности опознавания ответа абонента.На чертеже приведена структурная электрическая схема устройства опознавания ответа абонента.Устройство содержит транзистор 1, 1 ф первый и второй резисторы 2 и 3, конденсатор 4, двуханодный стабилитрон 5, исполнительный элемент 6, третий и четвертый резисторы 7 и 8, источник 9 постоянного напряжения, источник 10 вызывного сигнала..Устройство работает следующим образом.При посылке вызывного сигнала абонету из источника 10 вызывного сигна О ла переменная составляющая шунтируется...

Номер патента: 1238264

Опубликовано: 15.06.1986

Автор: Шайкевич

МПК: H04M 3/22

Метки: матричными, соединителями, цепей

...матричными соединителями 31-34 выключены и на выходах пороговых элементов 8 и 9 являющихся также выходами блока 3 контроля, выставлены значения, соответствующие варианту .1 (см. таблицу). В этом случае на выходе логического блока 35 отсутствует сигналвключения импульсного генератора 10, 35При поступлении команды на управ"ление матричными соединителями 3134 на управляющие входы коммутационных элементов, например 11, 1316,18, от источников 36-39 управляющего 40напряжения подается напряжение, обеспечивающее включение коммутационныхэлементов 11, 13, 16, 18 цепей управ. ления матричными соединителями 31-34.Таким образом, подготавливается 45путь включения точки коммутации Кв матричном соединителе 31 и точкикоммутации К в матричном...

Номер патента: 1239886

Опубликовано: 23.06.1986

Автор: Калиниченко

МПК: H04M 1/50, H04Q 9/00

Метки: декодирования, сигналов, тональных

...то при этом на выходе блока Ц начальной установки формируется логическая "1" (фиг.2 к), Этот сигнал поступает на вторые входы элементов И 21, на первых входах которых логический "0" (за исключением эле" мента И 21 второго канала). На выходе И 21 второго канала появляется логическая "1", триггер 28 этого канала устанавливается в состояние логического "0" (Фиг;2), на вьжоде мультиплексора 2 появляется логический "0", на выходе инвертора 23 - логическая "1", устанавливающая счет" чик 7 в нулевое состояние, Так как на первом входе элемента ИЛИ-НЕ 11 будет логический "0", то при появлении.на его втором входе логического "О" с тактового входа устройства (фиг.2 а) на входе пятого счетчика 22 будет логическая "1" (фиг.2 е), состояние...

Номер патента: 1239887

Опубликовано: 23.06.1986

Авторы: Гурвич, Сметанин, Шелохович

МПК: H04M 3/22

Метки: каналов, коммутации, линий, телефонных, узла, функционирования

...шина 36 через БВЛ 23, шину 24, через БИЛ 28 шину 40, ИКСЛ 9Из СУВК 1 через блок ППУ 3 по шине 4 в ИКСЛ 9 передается .команда на 50 включение реле 8, Реле 8 в ИКСЛ 9, сработав, контактами 19-195 откжочает ИКСЛ 9 от соединительной линии 29, а контактами 19 -19 подключает его к шине 57, соединенной с входом 55 ККИ 14. Для проверки составленного тракта из СУВК 1 через блок ПУУ 3 по шине 4 в ККВ 11 передается коман" да, по которой иэ ККВ 1 в ККИ 4передается контрольная частота поцепи: ККВ 11, шина 20, контактыЮ, -19 реле 8 БКСЛ 6, схема ВКСЛ 6шина 36, БВЛ 23, шина 34, БИЛ 28,1шина 40, ИКСЛ 9 контакты 19, -19реле 8 ИКСЛ 9 шина 57, ККИ 14, ПКЧ 14,После приема контрольной частотыПКЧ 14 информация о ее принятиийпередается по шине 18 в СУВК...

Номер патента: 1239888

Опубликовано: 23.06.1986

Авторы: Гурвич, Шелохович

МПК: H04M 3/22

Метки: атс, входящего, соединения, установления

...БСЛ 8,.шина 24, ККВКСЛ33; ЧПП 38, шина 21, точки коммута3 123 ,ции БСЛ 8", шина 15 между входами БСЛ 8, точки коммутации БСЛ 8 , шина 20 , ВКСЛ 34В ЧПП 38 и СУВК 1 через блок 3 ПУУ по шине передают команду запроса о передаче информации о цифрах номера. Из ЧПП 38 сигнал запроса через проключенный коммутационный тракт, ВКСЛ 34", ККВКСЛ 33, проключенный коммутационный тракт поступает в 10 ЧПП 32. Информация о приеме сигнала запроса иэ ЧПП 32 по шине 5 ответной информации передается через блок . 3 ПУУ в СУВК 1. После приема в СУВК 1 сигнала запроса в ЧПП 32 из СУВК 1 5 через блок 3 ПУУ по шине 4 передает ся команда с одной иэ цифр номера, Иэ ЧПП 32 частотный сигнал, содер.жащий информацию о цифре номера, передается в ЧПП 38 по...

Номер патента: 1239889

Опубликовано: 23.06.1986

Автор: Еремин

МПК: H04M 9/08

Метки: громкоговорящей, связи

...частот, отличной от полосы, 20 пропускания шума фильтра 10. Коэффипиент передачи цепи второгоФвыпрямителя 9 с задержкой несколько больше коэффициента передачи цепи первого выпрямителя 2 с задержкой.Благодаря этому напряжение шума, воздействующее на второй вход компара-.тора Э при отсутствии речевой передачи, преобладает над напряжением шума, воздействующим на первый вход компаратора 3. Вследствие этого при отсутствии речевой передачи на выходе компаратора 3 имеет место нулевой потенциал и второй ключ 6 оказывается запертым, В результате инвертирования З 5 нулевого потенциала в блоке 7 управления на первый вход третьего ключа 8 поступает отпирающее напряжение и он оказывается открытым.При поступлении речевого сигнала 10 в тракт приема и...

Номер патента: 1241521

Опубликовано: 30.06.1986

Автор: Кузнецов

МПК: H04M 7/00

Метки: абонентов, вызовом, избирательным, концентратор, междугородной, связи

...стороне занят,то на его выходе присутствует сигнал"Занято", который через второй элемент И 9 воздействует на первый входтретьего элемента И 11, Так как навторой его вход подается сигнал"Работа" через третий элемент ИЛИ 1725,то сигнал с выхода третьего элементаИ 11 включает комбинацию частот, соответствующую сбросу узлов избиратлеьного вызова, с которых осуществляется вызов. Сигналы "Вызов"в узел 2-3 не поступают, так каксигнал "Занято в нем через элементНЕ 7 запрещает работу группы элементов И,Если сигнал "Занято" на узле 2-3отсутствуе, то сигнал "Работа" через 35один из элементов И второго блокавызова 5 воздействует на один из входов вызова узла 2-3 и включает комбинацию частот, соответствующую вызванному абоненту в узле...

Номер патента: 1241522

Опубликовано: 30.06.1986

Авторы: Курочкин, Яковлев

МПК: H04M 9/00

Метки: асинхронных, коммутации, сигналов, цифровых

...согласования скоростей записи информациииз блока 1 в блок 2 вводится сигналобратной связи ОС, вырабатываемыйв формирователе 8 в момент выдачи информации в 1-ю исходящую линию связи.По сигналу ОС производится записьадреса следующей ячейки в-ю зону1 О ОЗУ в формирователе 5, подлежащейсчитыванию в следующем цикле опросаиз-й зоны ОЗУ блока 1 и разрешениезаписи информационного бита в блок2, поступающего иэ блока 1, В формирователе 8 сигнал ОС вырабатываетсядля-й исходящей линии связи по переднему Фронту частоты выдачи Р.Опрос сигналов ОС производится адресами А 5 циклически, синхронно с оп 20 росом остальных блоков устройства.Для 1-й исходящей линии связи в 1-йвременной позиции, определяемойадресом Ац, сигнал ОС фиксируетсяна выходе...

Номер патента: 1246405

Опубликовано: 23.07.1986

Автор: Сокольников

МПК: H04M 1/26

Метки: номеронабиратель, программируемый, тастатурный

...и не допустить ошибки при записи номеров в блок 11.Программируемый тастатурный номеронабиратель работает в трех режимах,В режиме набора номера в линию (первый режим) на управляющий вход блока 11 подается потенциал логического "0". Для перевода номеронабирателя в декадный режим на соответствующие входы блока 8 и кодоимпульсного преобразователя 12 подаются потенциалы логической "1". При наборе телефонного номера с помощью теста- туры 1 информация, соответствук 3 цая нажатым цифровым кнопкам, через преобразователь 7, коммутатор б и блок 8 попадает на вход кодоимпульсного преобразователя 12, запоминается им и в ,виде последовательности импульсов набора передается в линию.Для набора заранее запрограммированных номеров требуется перевести...

Номер патента: 1246406

Опубликовано: 23.07.1986

Авторы: Корабельник, Некрасова, Никуленок, Урбан

МПК: H04M 1/515

Метки: номеронабиратель, тастатурный, электронный

...сигнал, открывающий разговорный ключ 9 и блок подзарядки 3. Кроме того, по сигналу блока 6 управления формирователь 7 импульсов подзарядки набора номера закрываетфорсирующий элемент 11. В результате этого заряд конденсатора 4 питания во время разговорного режима происходит через блок подзарядки 3, чем устраняется шунтирование конденсатором 4 питания разговорного блока 10 по переменной составляющей. 1При нажатии любой кнопки тастатуры 5 сигналом с блока 6 управления закрываются разговорный ключ 9 и блок 3 подзарядки, Кроме того, с второго выхода блока 6 управления поступает последовательность импуль-. сов набора номера на управляющий вход импульсного электронного ключа 2.При этом включается и выключается импульсный электронный ключ...
